Linux网络——网络层

终于来到了网络层，这一层就好好熟悉我们经常见到的IP地址。

目录

一、功能

二、IP协议格式

三、IP地址

IP地址

五类IP地址

⼦网掩码

IP地址的进阶技术

私有IP地址和公网IP地址

四、路由

---

一、功能

网络层的功能主要在于路由功能，路由就是路径选择，也就是为数据包在复杂的网络环境中找一条合适的路径。

例如，某市的A大学的G同学和B大学的M同学在异地恋，每个周末G同学都会去找M同学，从A大学到B大学有很多条路：

①公交->地铁->出租

②地铁->蹦蹦->公交

③出租-->公交

所以这三条路径可以选择其中一条合适，时间短的，便宜的路径到达B学校。

在本节我也弄一写协议：

把具有ip地址但是不自己进行路由选择的设备称为主机；

把具有多个ip地址的且进行路由选择的设备称为路由器

把路由器和主机统称为结点

二、IP协议格式

1. 4位版本号(version)：指定IP协议的版本，对于IPv4来说，就是4，对于IPv6来说就是6，4位最大为15。
2. 4位头部⻓度(header length)：单位是 4 字节，和前面的TCP头部长度是一样的，计算方式一样，结果也是一样，因为都有一个不确定长度的选项，所以头部长度最大是60字节。4bit表⽰最大的数字是15，因此IP头部最⼤⻓度是15 * 4字节。
3. 8位服务类型(Type Of Service): 3位优先权字段(已经弃⽤)，4位TOS字段，和1位保留字段(必须置为0)。4位TOS分别表示： 最⼩延时、最⼤吞吐量、最⾼可靠性、最⼩成本。这四是互斥的，只能选择一个，就行迪迦奥特曼的三个形态，虽然能切换，但是只能每次保持一个形态战斗，不能同时是力量型也是迅捷型。这四个里面，对于ssh/telnet这样的应⽤程序，最⼩延时⽐较重要；对于ftp这样的程序，最⼤吞吐量⽐较重要。
4. 16位总⻓度(total length)：IP数据报整体占多少个字节。最多65535字节。
5. 16位标识(id): 唯⼀的标识主机发送的报⽂，如果IP报⽂在数据链路层被分⽚了，那么每⼀个片里面的这个id都是相同的。至于为什么会分片，这就和链路层的MSS有关了。
6. 3位标志字段：第⼀位保留(保留的意思是现在不⽤，但是还没想好说不定以后要⽤到)，第⼆位置为1表⽰禁⽌分⽚，这时候如果报⽂⻓度超过MTU（链路层的概念，数据帧的一个大小限制），IP模块就会丢弃报⽂。第三位表⽰"更多分片", 如果分片了的话, 最后⼀个分⽚置为1, 其他是0，为0的就说明这是最后一个片，类似于⼀个结束标记。
7. 13位分⽚偏移(framegament offset)：是分⽚相对于原始IP报⽂开始处的偏移，其实就是在表示当前分片在原报⽂中处在哪个位置。实际偏移的字节数是这个值 * 8 得到的，因此, 除了最后⼀个报⽂之外，其他报⽂的⻓度必须是8的整数倍(否则报⽂就不连续了)。
8. 8位⽣存时间(Time To Live，TTL)：数据报到达目的地的最⼤报⽂跳数，⼀般是64. 每次经过⼀个路由, TTL -= 1, ⼀直减到0还没到达, 那么就丢弃了，这个字段主要是⽤来防⽌出现路由循环 。这个就类似与六度空间理论：你和任何一个陌生人之间所间隔的人不会超过六个，也就是说，最多通过五个中间人你就能够认识任何一个陌生人，例如你和你的偶像，你就可以在你朋友的朋友的朋友的朋友的朋友之内就有的偶像。
9. 8位协议：表示上层协议的类型。
10. 16位头部校验和：使⽤CRC进⾏校验，来鉴别头部是否损坏。
11. 32位源地址和32位目的标地址：表示发送端的IP地址和接收端的IP地址。
12. 选项字段(不定⻓, 最多40字节)：因为头部最长60字节，前面是固定的20字节，所以最多40字节。选项内容就太多了。

三、IP地址

• IP地址

我们看到的IP地址是一个点分十进制的四个字节的整数，其实它就是一个4字节的二进制数。

IP地址由两部分组成，第一部分是网络号，标识一个网段；第二部分是主机号，标识一个主机。同以网段内的主机具有相同的网络号，但是主机号不同，这样在同一网段内就能有不同的地址，不同网段内也是不同的地址。

由于⼿动管理IP不方便，因此有⼀种技术叫做DHCP，能够⾃动的给⼦网内新增主机节点分配IP地址，避免了。

⼀般的路由器都带有DHCP功能，因此路由器也可以看做⼀个DHCP服务器。

特殊的IP地址：0.0.0.0这个IP地址是一个保留地址，就是本网络，这个在链路层的arp协议中会涉及到。

网络号127为的作为本地软件的换回测试，就是用于主机上进程与进程之间通信用。

• 五类IP地址

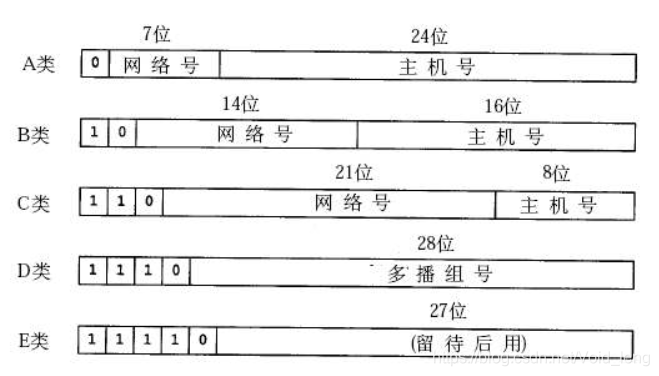

在曾经网络还不是很发达的时候，网络中的主机数量层次不齐，有的网络的主机很多，而有的网络的主机则很少。于是更好的满足用户的需求，于是诞生了五类IP地址。

IP地址指派范围

网络类别	最大可以分配的网络地址数量	第一个可以分配的网络号	最后一个可以分配的网络号	网络中最大可以有多少个主机
A	126(2的7次方-2)(0和127不能用)	1	124	16777214
B	16383(2的14次方-1)(0不能用)	128.1	191.255	65534
C	2097151(2的21次方-1)(0不能用)	192.0.1	223.255.255	254

随着Internet的高速发展，B类的IP地址很快被分配完了，因为大部分单位的主机都是大于254台的，所以B类的主机非常合适。虽然提供了这五类的IP地址满足了用户的需求，但是却又极大的浪费，例如哪个单位会有1677万个主机，所以A类IP地址非常浪费。于是针对这种浪费提出了子网掩码这一概念。

• ⼦网掩码

⼦网掩码(subnet mask)用来区分网络号和主机号，也是⼀个32位的正整数，通常⽤⼀串 0 来结尾，0 前面的位则全是1 。将IP地址和子网掩码进⾏ "按位与" 操作，得到的结果就是网络号。于是就没有了上面的五类IP地址了。

下面说一个例子来理解这个操作。

IP地址	192.168.121.121	11000000.‭10101000‬.‭01111001‬.‭01111001‬
子网掩码	255.255.255.0	‭11111111‬.‭11111111‬.‭11111111‬.0
网络号	192.168.121.0	11000000.‭10101000‬.‭01111001‬.‭0
主机号	2 ~ 254	‭00000010 ~ 11111110‬（如果是0就成了网络号，1是网关用的，255则变成了全1成为子网掩码）

后面写IP地址就会在后面把子网掩码带上，方便求出网路号。如上面的IP地址就是：192.168.121.121/24(一共是24个1)

网关：标识着这个网段，它是一个子网到上层网络的通道

网络不仅在发展，电子产品也在发展，IPv4是一个32位的无符号数，最左也就42亿九千万，现在国家在发展，经济在发展，现在每个人最少也是一个手机，一个电脑，还不说一个单位的服务器什么的。这需求量根本不是42亿九千万就能解决的。

正所谓“兵来将挡，水来土掩”，于是就有了下面三种方法。

1. 动态IP分配
2. NAT技术
3. IPv6

• IP地址的进阶技术

1、动态IP分配

有人干活就有人休息，于是动态IP地址分配就是只给上网的人分配地址。

于是同一个主机设备，在不同时间连入互联网，IP地址是不一样的。

2、NAT技术

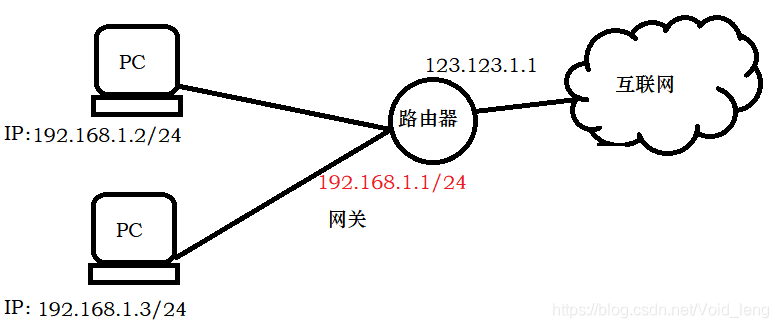

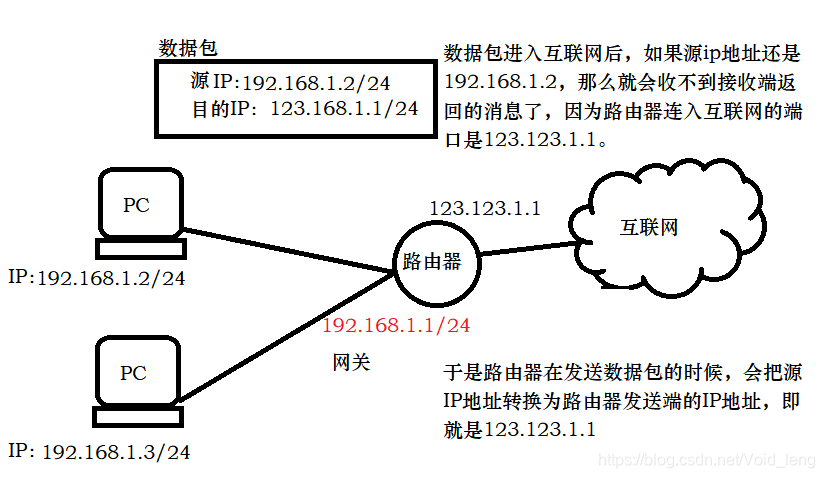

NAT，即：Network Address Translation。网络地址转换技术。这个就是说，路由器中的每个网段的所有主机，都共享该网段的一个IP地址，于是网关的作用，就出现了。网关标识着这个网段，网段里面的主机的IP地址都在这个网段内。路由器还有一个接口是连接公网的。所以这些主机通过这个路由器来进入公网。



但是我们这样的话会带来一个问题。

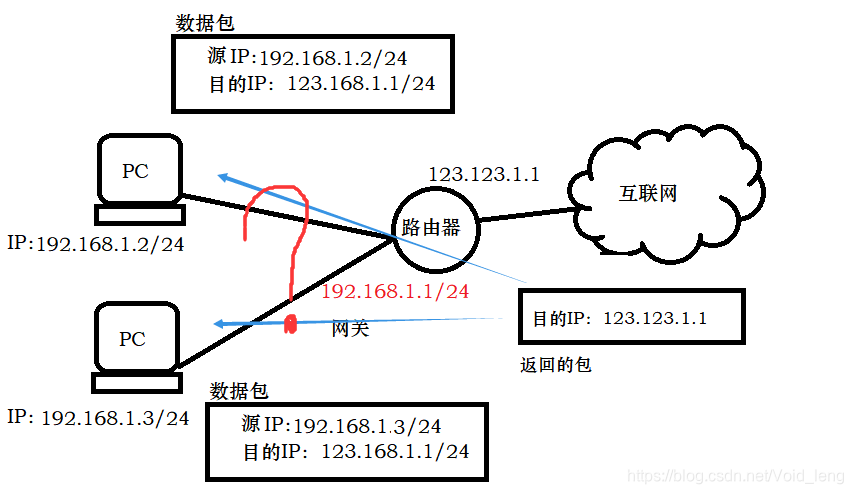

但是这样还是存在一个问题，如果相同网段下的主机都发送消息，那路由器收到的消息怎么确定是哪个主机呢？

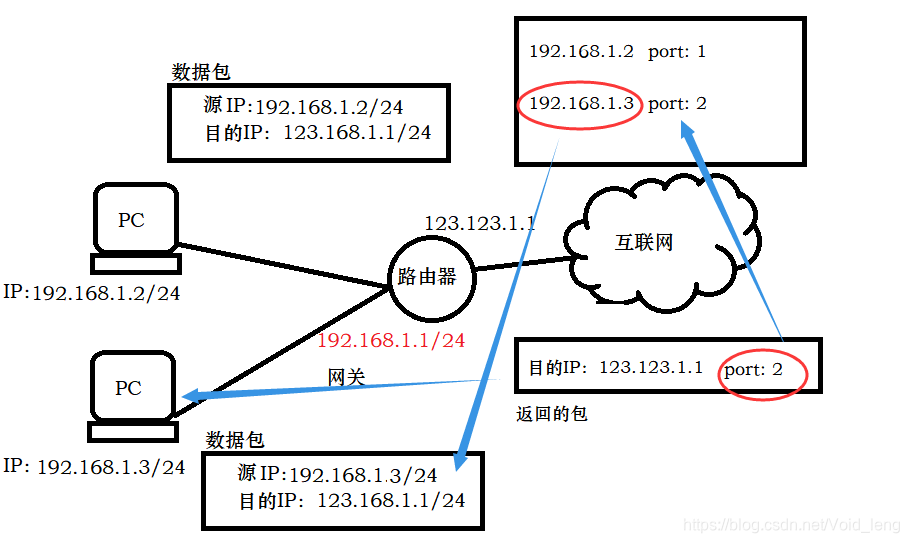

其实在路由器转换地址的时候会给每个IP加上一个端口，这样在收到的时候，就可以根据端口，再返回给主机



这就是NAT转换的流程，上面记录转换的端口，地址的叫做地址转换表。

3、IPv6

IPv6⽤16字节128位来表⽰⼀个IP地址，这样就有无数个IP地址，传言IPv6可以为地球上的每一粒沙子都分配一个IP地址。

IPv6并不是IPv4的简单升级版，这是互不相干的两个协议，彼此并不兼容。

由于IPv4有了良好的解决IP地址不够用的方案，所以一开始的程序都是用的IPv4。如果现在要升级成IPv4的话，要花费很多的财力和人力，所以目前前IPv6还没有普及。

• 私有IP地址和公网IP地址

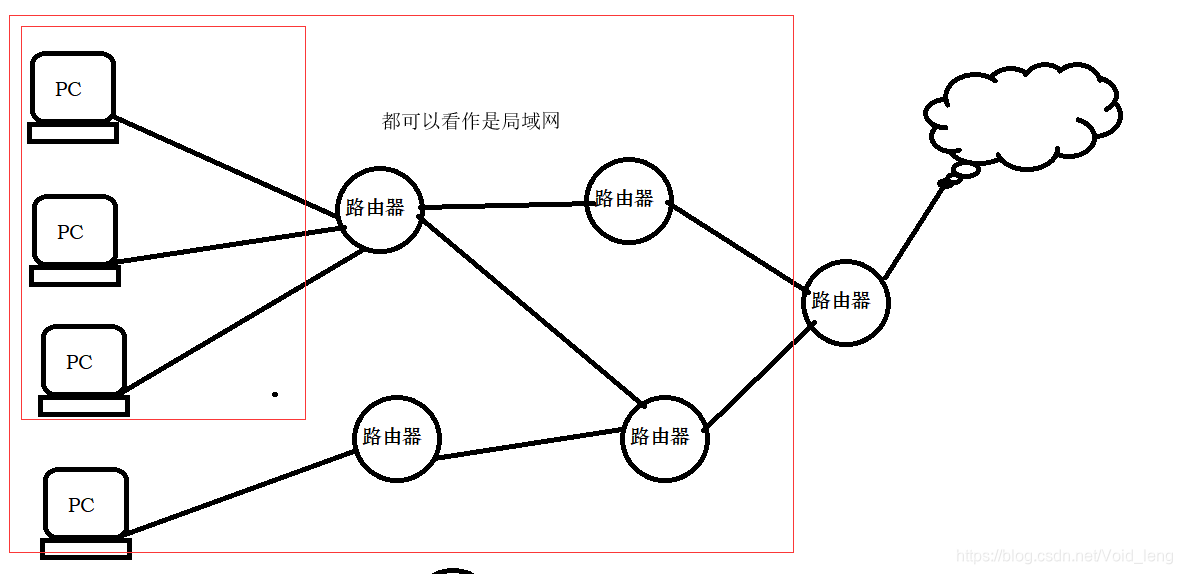

在前面的简单模型上，就可以看到着两个概念的影子。

私有的IP地址，就是局域网内的；共有IP地址就是互联网上的。

也就是或私有的IP地址是可以自己分配的，公网IP地址则是运营商给的。

官方规定组建局域网的IP地址格式如下：

10.*，前8位是网络号，共16777216个地址

172.16.到172.31.，前12位是网络号，共1048576个地址

192.168.*，前16位是网络号，共65536个地址包含在这个范围中的，都成为私有IP，其余的则称为全局IP(或公网IP)

四、路由

将前面的技术结合起来便为路由搭建好了基础。

说一个简单的例子就可以认识到路由了——《西游记》

在前面说是路由选择的过程，路由器中有一个路由表，里面记录着可以到达的地方的IP地址，所以每当数据报到达路由器，都会将数据中的目的IP与路由便里面的数据进行比较，如果符合就直接发给目的主机，如果不符合，在最后一行有一个有一个缺省网络，然后发给这个缺省的网络地址处，这个缺省网络其实就是路由器的网关，也就是它的上层网络，上层网络肯定知道这个IP地址是去哪的，如果它也不知道，它还有上层呢，直到交付的公网。

其实路由器中还有很多路由表生成算法，会自己没事的时候，就会去认识朋友、朋友的朋友，这样路由便表上就更加详细，就会大大增加路由选择的效率。
