LED灯系列

LED灯系列

本系列为stc89c52RC单片机开发板上LED灯相关操作思路和代码

点此链接转到专栏目录链接: http://t.csdn.cn/skf2j

提示：以下是本篇文章正文内容，下面案例可供参考，不喜勿喷

1）原理

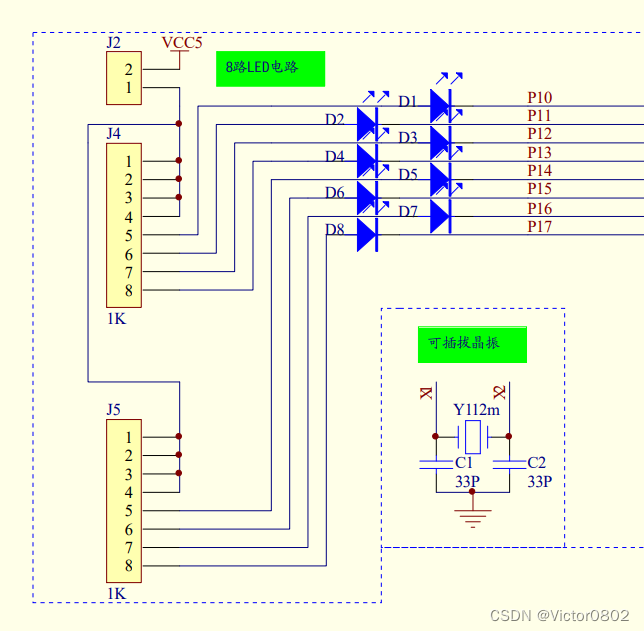

原理图

所有二极管正极接电源（vcc），负极接单片机I/O口（本单片机接P1口）（单片机P1口有内部上拉电阻，端口初始电平为高电平）
当P1口某一引脚输出低电平时，对应的LED灯亮
J4和J5两电阻限制电流，保护电路

2）单个LED灯常亮

a.思路
通过程序控制LED灯对应的P0口某个管脚输出低电平，就能让指定LED亮起来

---

b.代码

/**********************************************
本程序利用端口操作点亮stc89c52单片机上的一个LED灯
**********************************************/
#include <STC89C5xRC.H>

void main()
{
	P1=0xfe; 	//1111 1110  对整个P1口进行操作
	while(1); 	//结束程序
}

或

/***************************************************************************
本程序利用位操作点亮本程序操作端口点亮stc89c52单片机开发板上的一个LED灯
****************************************************************************/
#include <STC89C5xRC.H>

void main()
{

	P10=0; 		//对控制单个LED灯的引脚进行位操作
	while(1);	//结束程序

}

c.小结
要让LED灯亮有两种方式

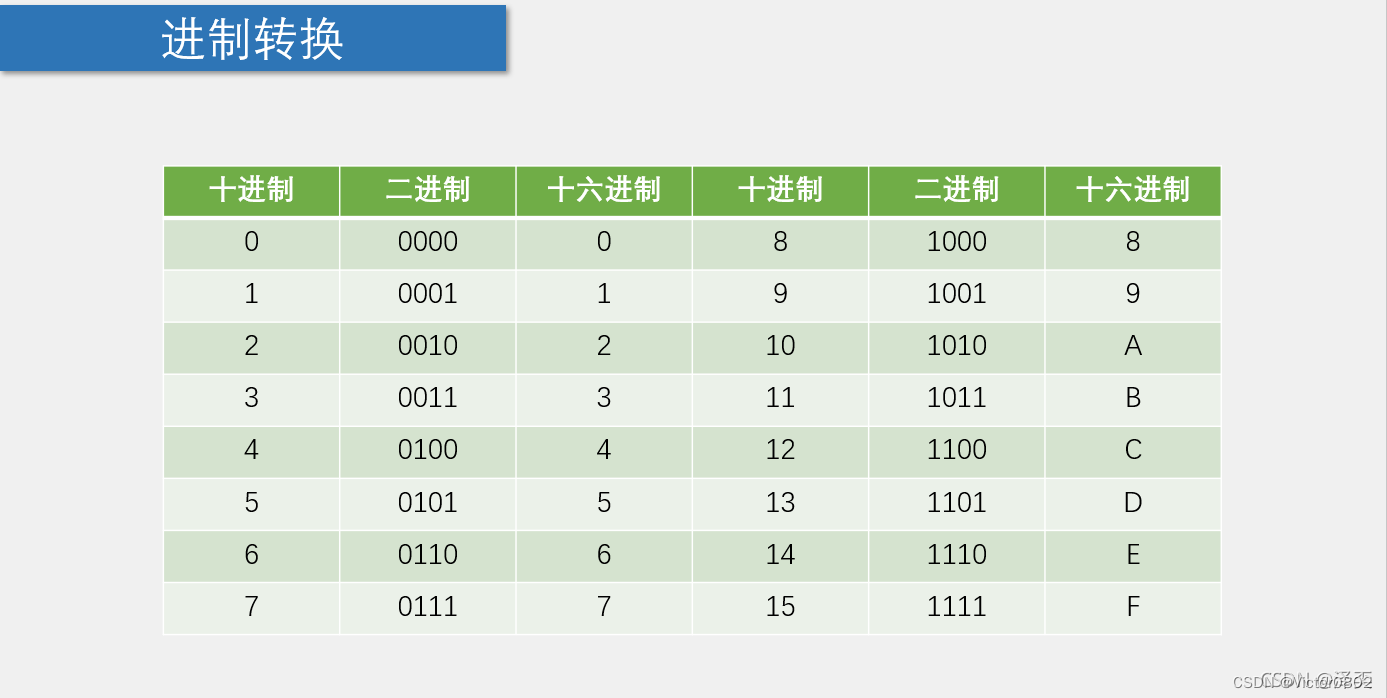

1.对整个P1口进行操作，把二进制用十六进制表示
2.对P1口的单个管脚进行操作

3）单个LED灯闪烁

 a.思路
要让指定LED闪烁，只需要让指定LED灯连接的I/O口管脚周期性输出高低电平即可

---

b.代码
该代码直接进行位操作，对端口进行操作此处省略

/******************************************************
本程序可使stc89c52单片机开发板上的一个LED灯按一定频率闪烁
******************************************************/
#include <STC89C5xRC.H>

void main()
{
	unsigned long  int i;
	while(1)
	{	//直接进行位操作
		P1=0x00;					//点亮D1LED灯
		for(i=10000;i!=0;i--);		//空循环实现不精确延时
									//也可以使用stc烧录软件生成较精准延时函数
		P1=0xff;					//熄灭LED灯
		for(i=10000;i!=0;i--);
	}
}

c.小结
闪烁的核心是一定LED按一定周期进行亮灭交替（可使用延时函数控制）

4）LED流水灯

a.思路
要实现LED流水灯，只要使单片机上LED轮流亮灭即可

---

b.代码

1）） 参照LED灯闪烁代码将每个LED灯亮灭单独写出（过于繁琐，此处省略）
2）） 使用位运算符（左移：<< ，右移：>>）

/********************************************************
本程序使用位运算符实现stc89c52单片机开发板上的流水灯
********************************************************/

#include <STC89C5xRC.H>

void main()
{
	unsigned int i;
	int temp=0x01;						//0000 0001
	while(1)
	{
		if(temp==0x80)temp=0x01;		//使LED灯循环点亮
		P1=~temp;						//按位取反
		temp=temp<<1;					//temp左移一位
		for(i=50000;i!=0;i--);			//空循环实现延时
	}
}

3）） 使用循环位移函数（左移函数_crol_()，右移函数_cror_()）

/********************************************************
本程序使用循环位移函数实现stc89c52单片机开发板上的流水灯
********************************************************/

#include <STC89C5xRC.H>
#include <intrins.h>  //包含循环位移函数_crol_()
void main()
{
	unsigned int i;
	int temp=0xfe;					//1111 1110
	while(1)
	{

		P1=temp;
		temp=_crol_(temp,1);		//temp循环左移一位
		for(i=50000;i!=0;i--);		//空循环实现延时
	}
}

c.小结
条条大路通罗马，解决问题的方法有多个

5)独立按键控制LED灯亮灭

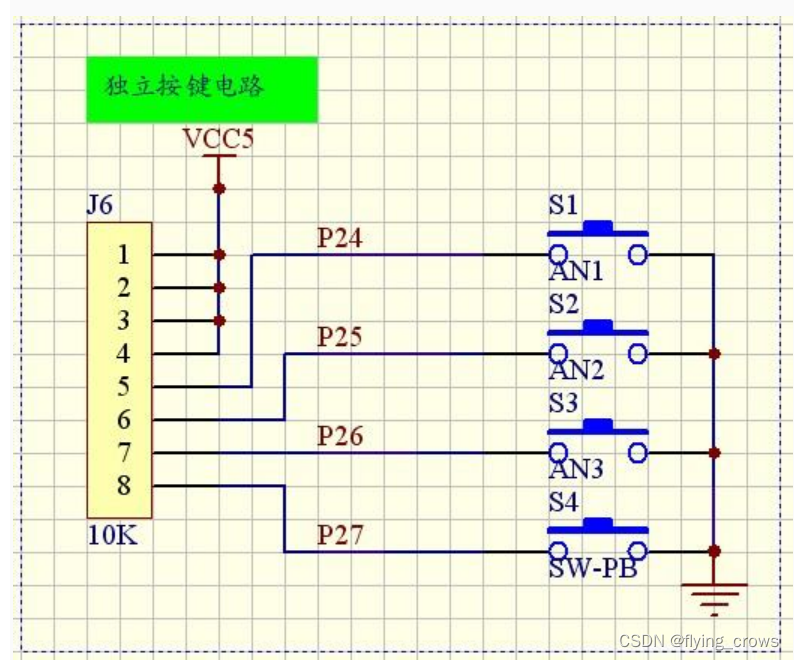

独立按键原理

当按键按下时，其对应端口电位变为低电平
提示：独立按键按下和抬起都会产生按键抖动一般在5~20ms，可能导致程序误判，可以使用延时函数避开按键抖动

a.思路：
当按键按下并抬起后改变指定LED灯的亮灭状态

---

b.代码：

在这里插入代码片

c.小结：

6)独立按键控制LED灯移动

7)独立按键控制LED灯二进制

总结

写完总结
