弱网测试工具-Network-Emulator-Toolkit

一、安装弱网模拟工具-Network-Emulator-Toolkit（主要是设置丢包率和延时）

1.下载安装
下载地址：https://blog.mrpol.nl/2010/01/14/network-emulator-toolkit/

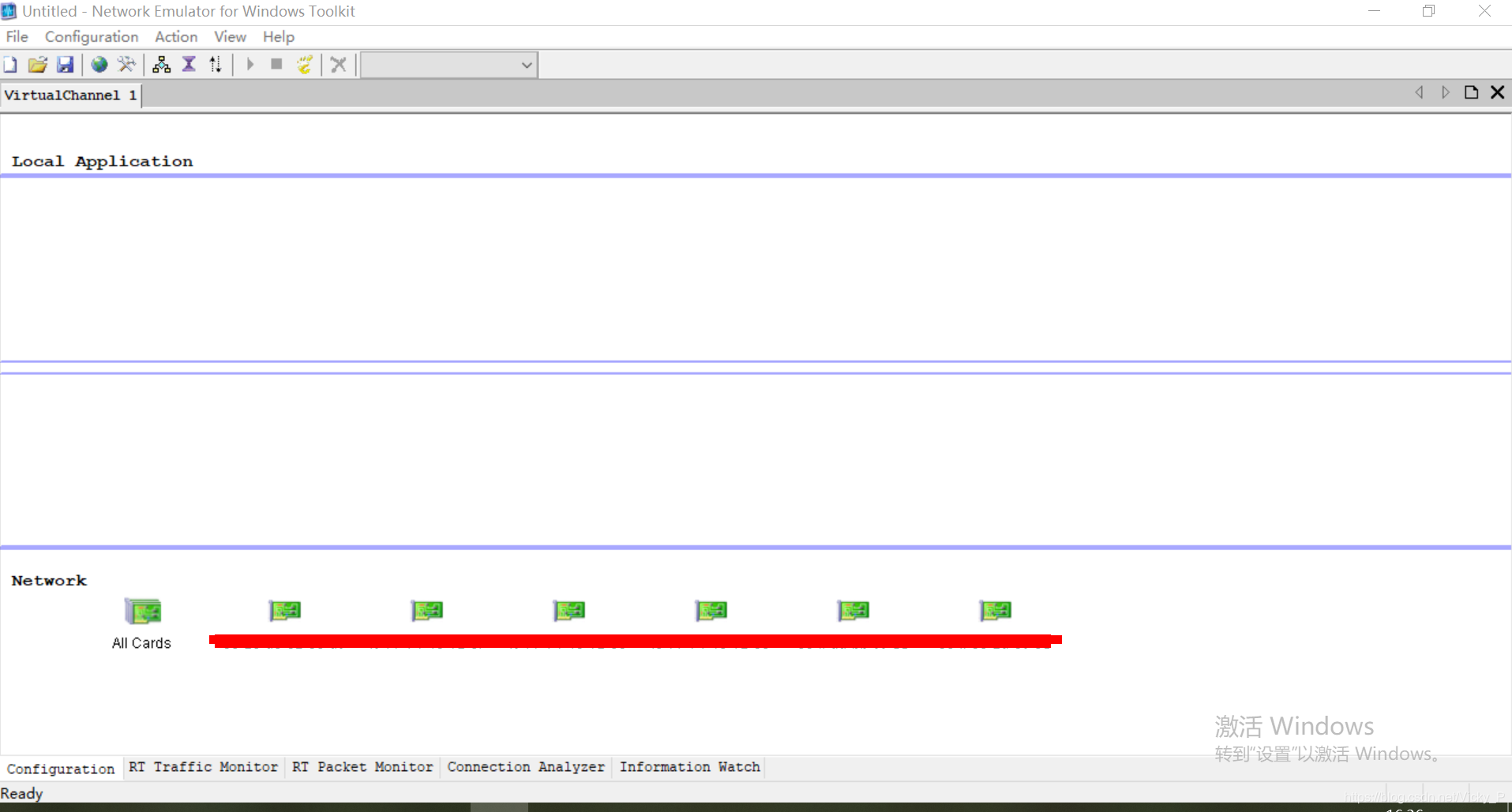

安装完成后，界面如下：

2、安装共享wifi工具-- 猎豹wifi
下载地址：http://wifi.liebao.cn/

二、Network-Emulator-Toolkit 使用+界面简介

1、新建VirtualChannel

• File->new 或 Configuration->New Channel

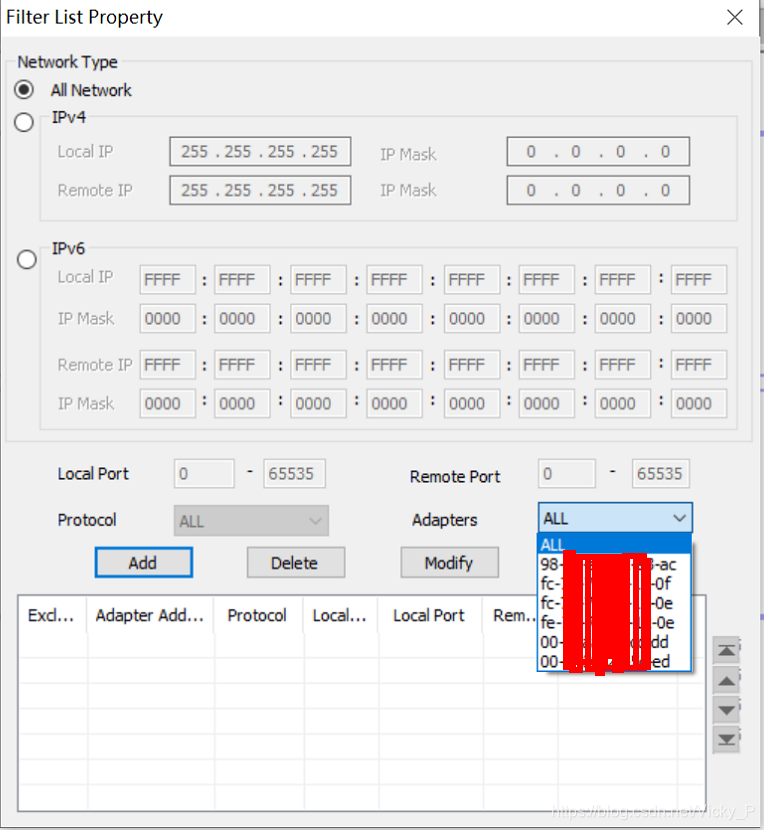

2、创建一个过滤器Filter

• Configuration->New Filter

  设置说明：
  1). All Network 是指所有网络；
  2). IPV4、IPV6(本地IP(Local IP)，或者远程IP(Remote IP)及子网掩码(IP Mask))；
  3). 可以指定本地端口(Local Port)或远程端口(Remote Port)大小范围；
  4). 协议(Protocol)，针对TCP\UDP协议；
  5). 可以选择网卡适配器(Adapaters），对适配器增删改；

3、新建连接Link

• Configration->New Link


注:未配置的情况下，左右两条线都是灰色的

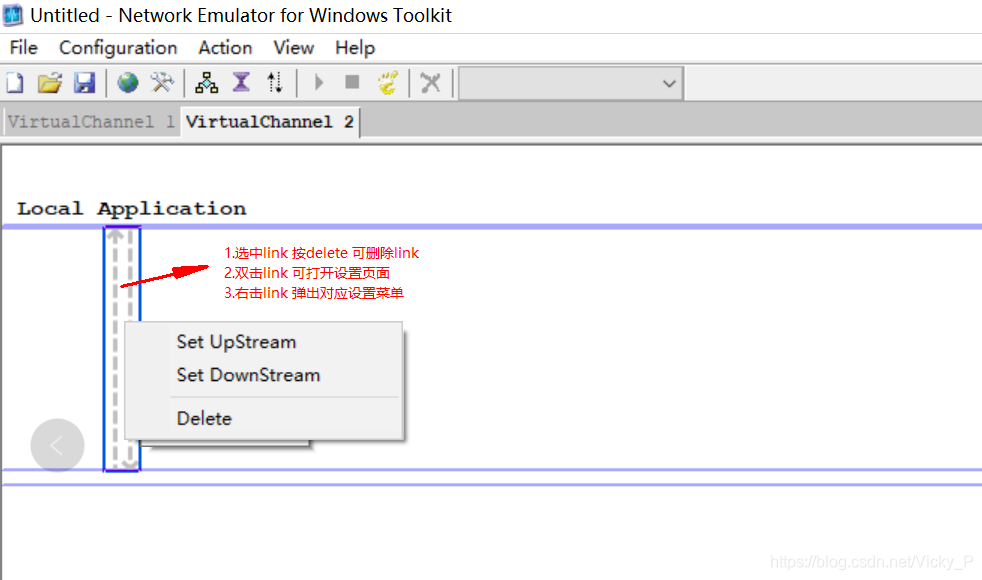

4.设置UpStream和DownStream

• 双击link或者悬浮link上方鼠标右键，打开UpStream、DownStream

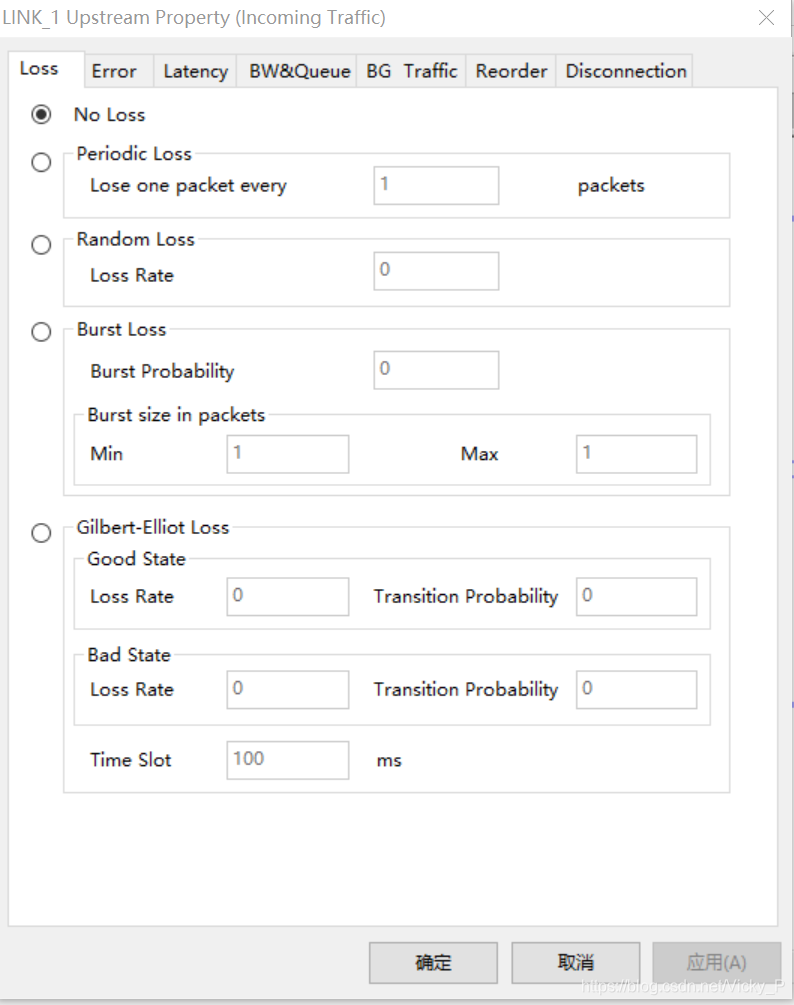

• 【loss】丢包：
  No Loss：默认，不模拟丢包。
  Periodic loss: 模拟周期性的丢包。按填写数量(设为x个)，每x个包，就丢一个包(one packet is dropped per given number of packets)。
  Random loss: 模拟随机丢包，按给定丢包的概率，随机丢包。
  Burst loss: 模拟根据给定的可能性进行丢包。当发生一个丢包事件时，接着连续丢几个包（丢包数量控制在最大(max)最小值(min)之间）。
  G-E loss: 模拟发生数据包丢失遵循Gilbert-Elliot模型，由两个状态组成：好的状态和坏的状态。可分别为这2个状态指定数据包丢失率,同时可设置网络传输在这两种状态的概率（And the network transit between the two states is at given transition probabilities）

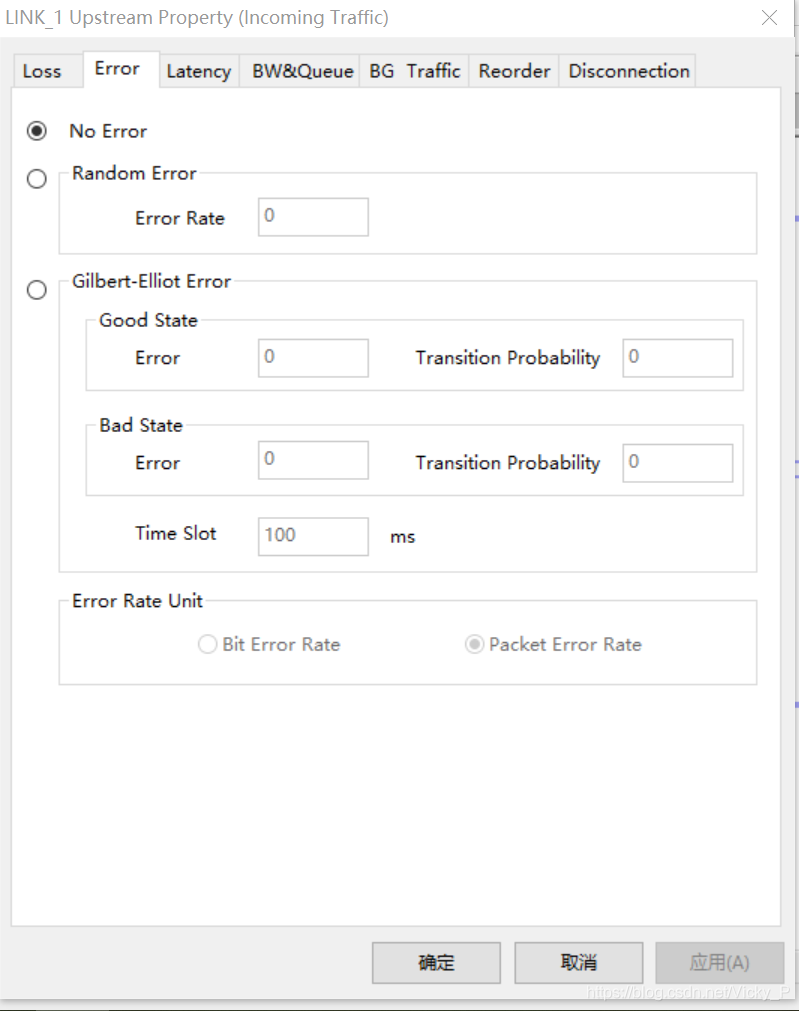

• 【error】数据错误（网络传输过程中，包中一个或者多个字节出现Error）

  No Error 不模拟数据传输错误
  Random error：根据给定的比例，模拟随机发生传输错误。
  G-E error：发生传输错误遵循Gilbert-Elliot Model, 模型，由两个状态组成：好的状态和坏的状态。可分别为这2个状态指定数据包丢失率，同时可设置网络传输在这两种状态的概率(the network transit between the two states according to given transition probabilities)
  Error Rate Unit（错误概率单元）
  Bit error: 设置出错概率为每个字节出错的概率。
  Packet error: 设置出错概率为每个包出错的概率。

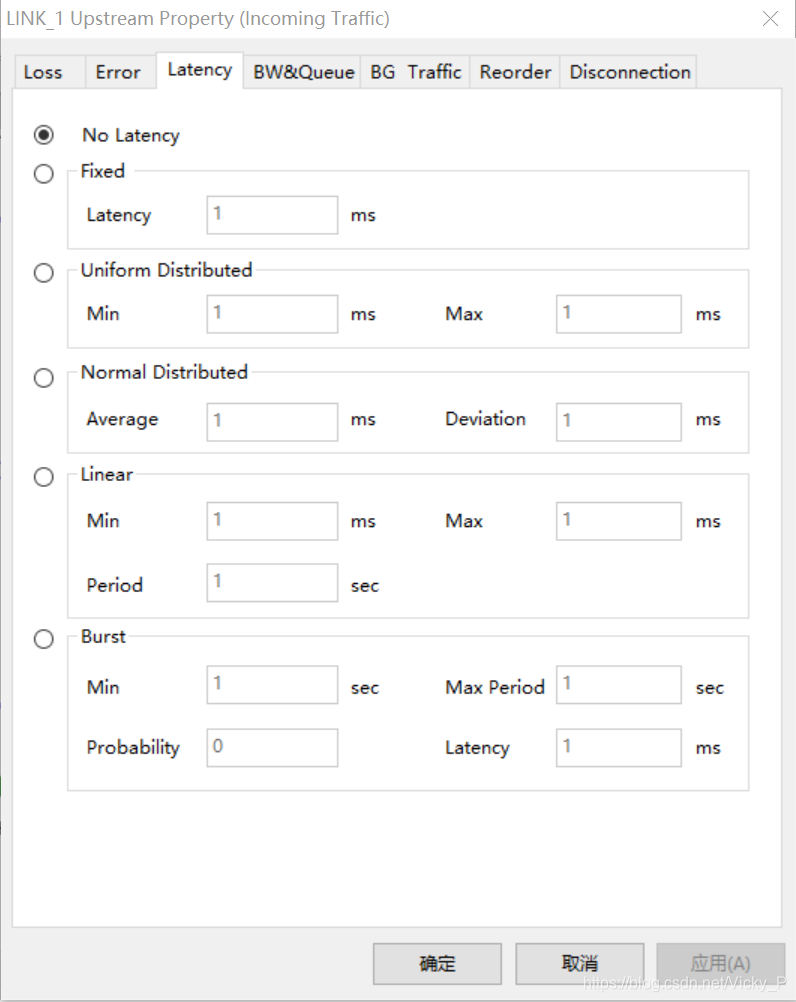

• 【Latency】出错和丢包的关系

  大多数情况下，包出错导致包丢失，特殊情况下，包中的数据被编码，协议栈可恢复被损坏的包，经过修正后，包为可接受的包，即包不丢失。此外，除了包出错会导致包丢失，其它因素也会影响包丢失，如连接失败（Link failure），缓冲区溢出(buffer overflow)，队列管理和传输超时(transmission timeout)等。延迟来自某应用发送的数据包被另一个应用程序接收到的时间。

• Fixed delay: 按给定值，延迟固定时间（单位：毫秒）packets are delayed for a fixed amount of time.
  Uniform delay: 按统一分布，延迟一定量的时间(时间控制在最大最小值之间)
  Normal delay: 按正态分布.延迟一定量的时间（average：平均值，Devation：偏差)
  Linear delay: 延迟一定量的时间（在给定时间周期(Period)内，延迟的时间大小从最小值线性增加到最大值，当达到最大值时，又从最小值开始。
  Burst delay: 根据给定概率（Probability），延迟一定量的时间(Latency)， 丢包数控制最大值和最小值之间

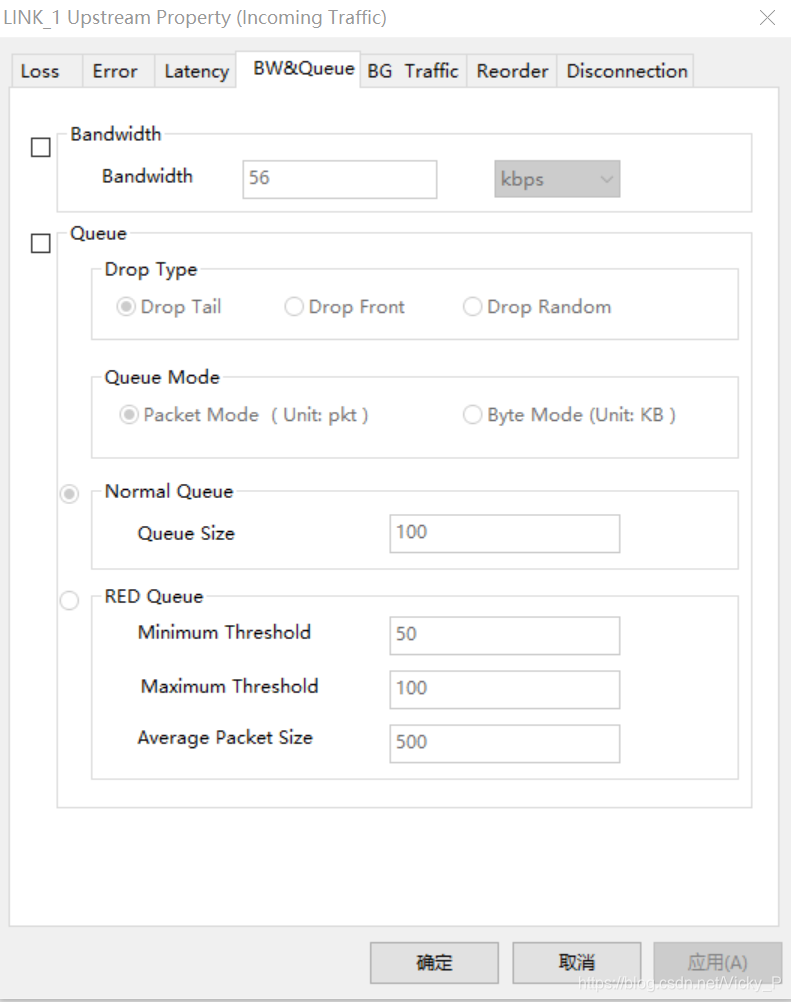

• 【BW&Queue】如果不指定带宽（bandwith），则不修改传输速率。如果不设置队列，则不对接到的包做任何队列操作

  队列：
  Normal queue：所有接收到的包都被放入一个指定队列大小的先进先出(First In, First Out)队列。
  Randomly Early Detection (RED) queue：所有接收到的包都被放入一个RED队列。如果队列大小小于给定的最低阈值(Minimum Threshold),队列被评估为不拥挤的，什么都不做；如果队列大小大于给定最大阈值（Maximum Threshold）,则队列被评估为拥挤的，根据丢包规则，丢弃一些包。

• 丢包规则：
  Drop front: 必要时，丢弃位于队列头部的包。.
  Drop tail: 必要时，丢弃位于队列尾部的包。
  Drop random：必要时，根据统一分布，随机丢个包。
  Queue Mode：设置队列大小的单位，以包(Packet Mode)为单位或者以字节为单位Byte Mode

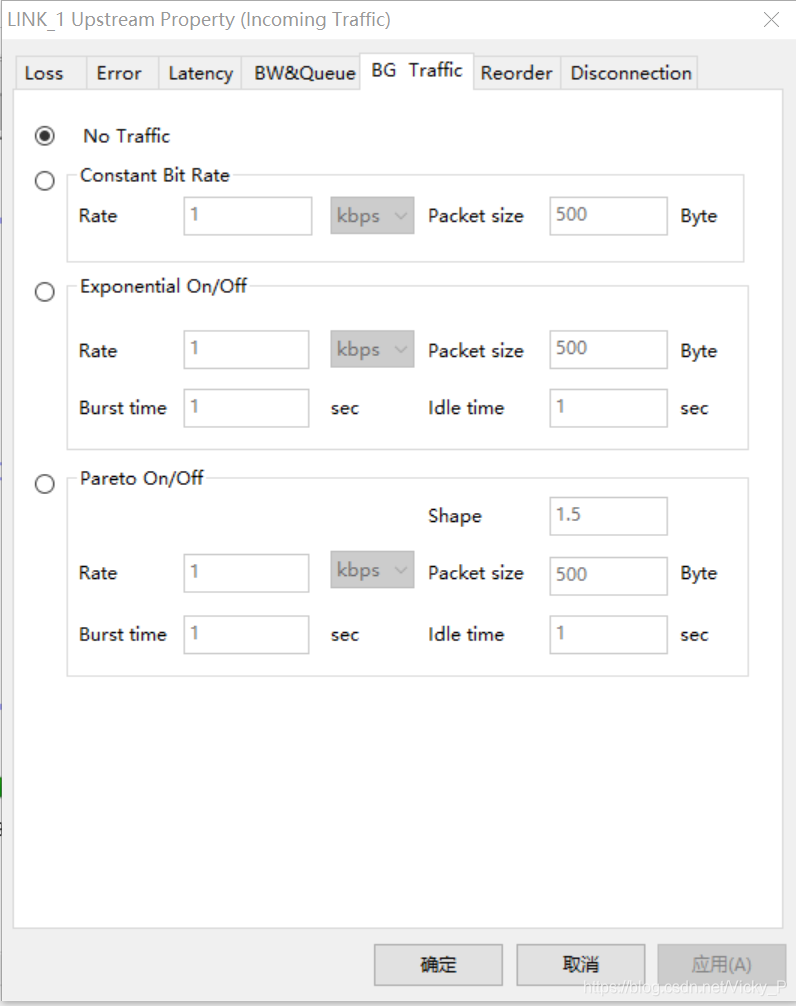

• 【BgTraffic】背景流->延时效果

  一些网络数据包交换和模拟的两端没有任何关系，被指为背景流(background traffic)。这些背景流会带来延时效果。
  Constant-bit rate (CBR) traffic: 根据给定的固定比例生成背景流（每XX kbps、mbps数据包，xx字节背景流）
  Exponential traffic：根据指数On/Off时间分布生成背景流。个人理解，Burst则为生成背景流时间，Idle则不生成背景流时间(时间单位：秒
  Pareto traffic: 同上，不过是排列图分布（Pareto）

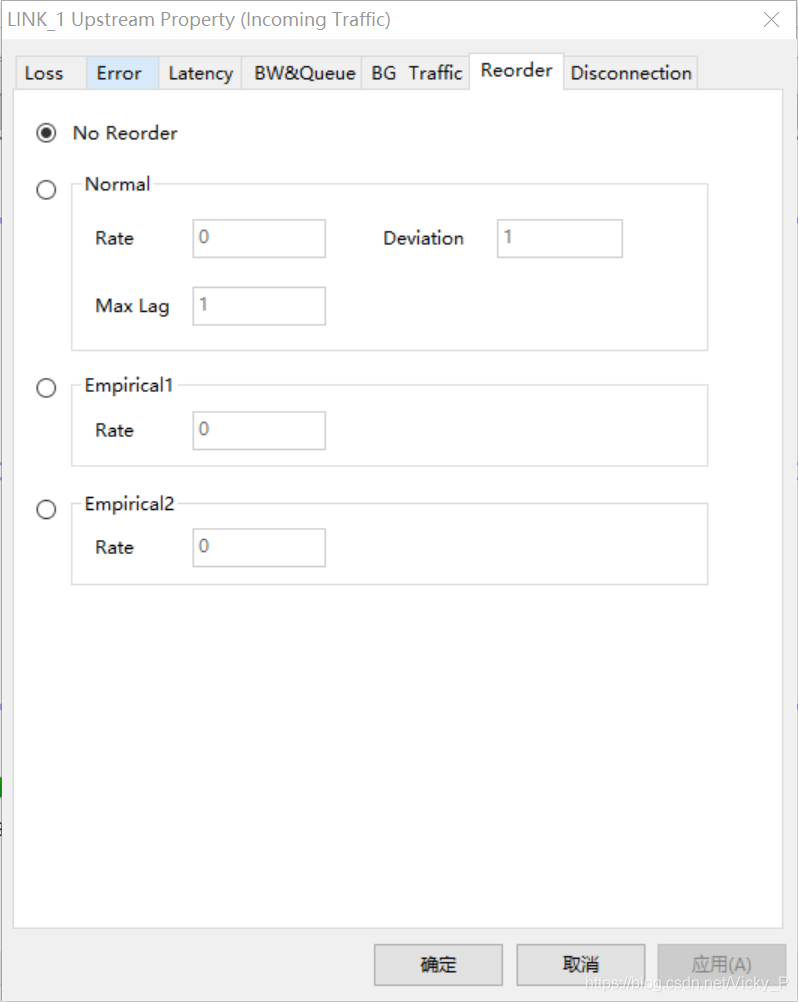

• 【Recorder】接收顺序

  模拟收到的包不是按发送顺序排序的。
  No Recoder：不模拟

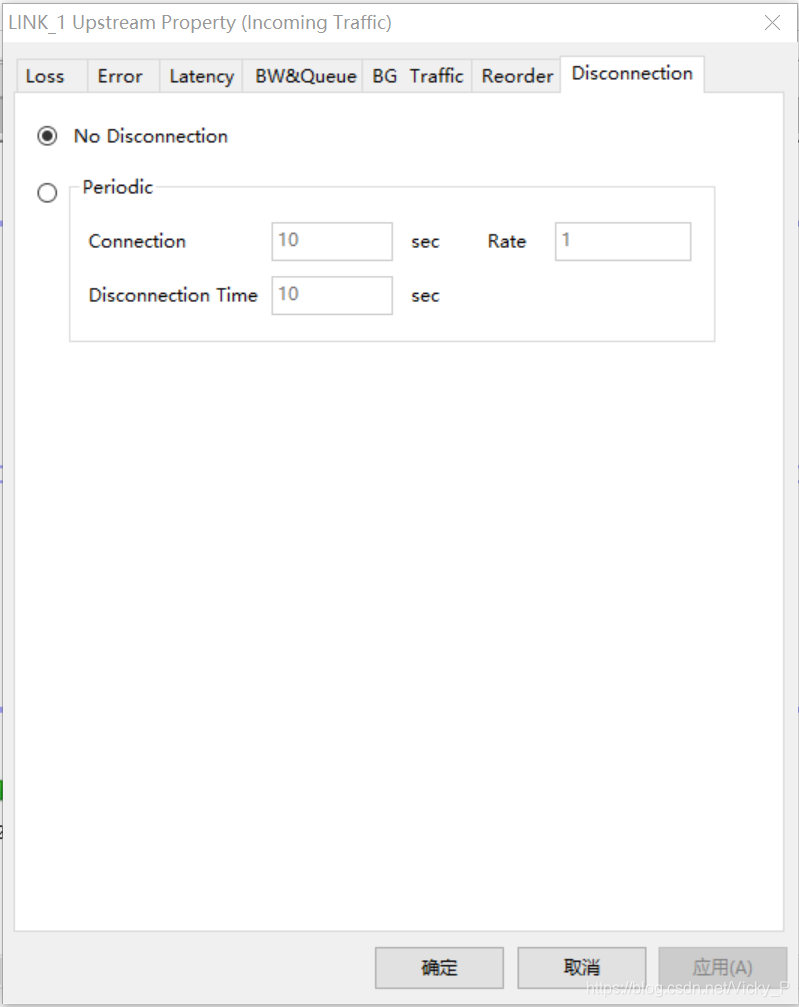

• 【Disconnection】模拟周期性断开

  模拟周期性断开连接的行为。
  Connection time: 一段时间周期内，link保持连接状态的持续时间。
  Disconnection time: 一段时间周期那日，link保持断开状态的持续时间
  Disconnection rates: link发生断开连接的比率

例子：设置connection time为10秒，disconnection为5秒，那么周期为15秒，如果设置rate为0.4，那么平均每10秒内，有4秒是link处于连接断开的时间（if connection time is 10 seconds, time is 5 seconds, the period will be 15 seconds. If rate is 0.4, then on average in 4 out of 10 periods disconnection occurs. ）。

5、开始控制（开始按钮）

6、停止控制（停止按钮）

7、保存文件（导出XML，方便重用）

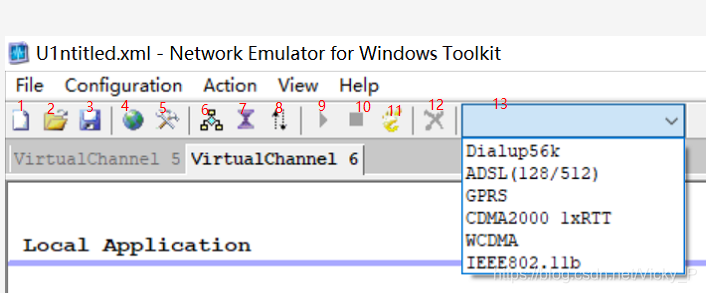

三、工具栏介绍

1.创建一个新channel
2.打开一个已保存的channel
3.保存当前channel
4.全局设置（Glogal Setting）
5.Channel Setting
6.新建Channel
7.新建Filter
8.创建新Link
9.开始
10.停止
11.触发跟踪按钮
12.清空
13.选择连接方式

• 连接方式：
  Dialup56k：通过传输速率为56kbps的modem进行连接
  ADSL(128/512): 通过上行128kbps，下行512kbps的ADSL连接。
  GPRS：它是GSM移动电话用户可用的一种移动数据业务，理论传输速率115kbit/s，实际可达53.6Kbps。
  CDMA2000：3G移动通讯标准。
  WCDMA：宽带码分多址（英语：Wideband Code Division Multiple Access，常简写为W-CDMA），是一种3G蜂窝网络，使用的部分协议与2G GSM标准一致。
  IEEE802.11b：通过无线局域网，带宽最高可达11Mbps，实际的工作速度在5Mb/s左右，室外为300米；在办公环境中最长为100米

丢包或者延时，能够带来哪些危害呢？
1、丢包：丢包最常见，在TCP协议中，需要不停的发送请求，来确认连接状态，一旦发生丢包，就需要重传；这个时候，就需要去测试一下 产品的处理机制，UI界面是否给出友好提示，服务端是否做了异常处理；
2、延时：由于出现了网络波动，导致数据包在传输的时候出现了抖动，导致请求出现超时现象；这个时候就需要去测试一下产品的处理机制，UI界面是否给出友好提示，服务端是否做了异常处理；
