OSPF实验

本文介绍了在路由器网络中使用OSPF解决不规则区域问题,涉及配置IP和环回、OSPF协议的配置,以及如何通过MGRE实现路由冗余和虚拟链路,确保全网可达性和更新安全。特别关注了R1、R3、R5和R7路由器的配置实例。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

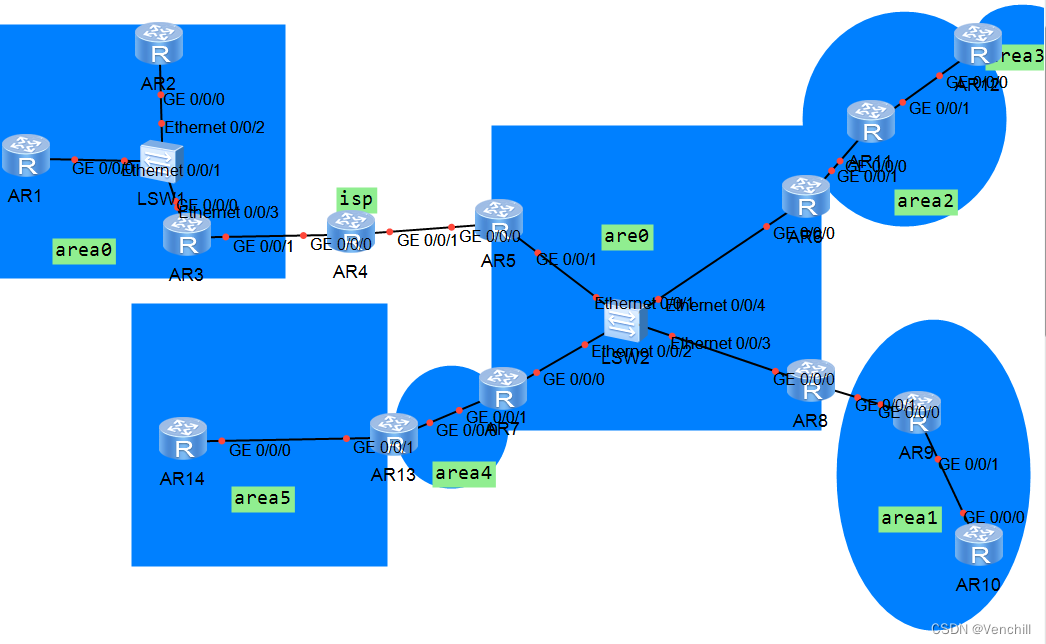

1.使用三种解决ospf不规则区域的方法

2.路由器5、6、7、8、15使用mgre

3.使用各种优化

4.全网可达

5.保证更新安全

6.使用地址为172.16.0.0/16合理划分

7.每个路由器都有环回

一、配置IP和环回

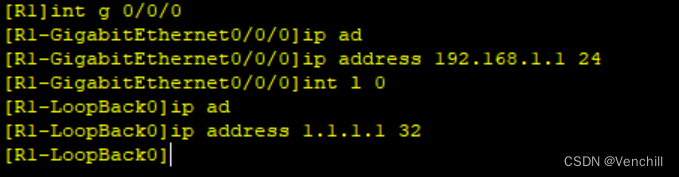

以R1为例

二、配置OSPF

OSPF1:

R1

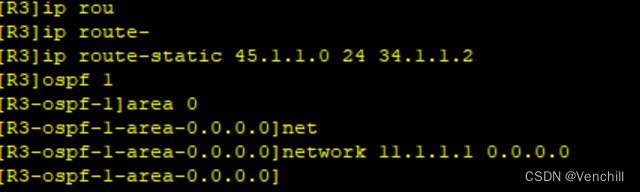

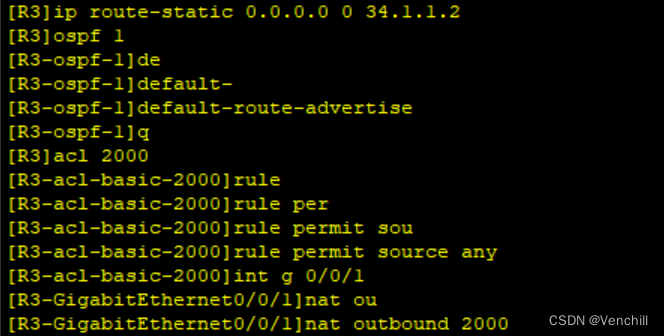

R3

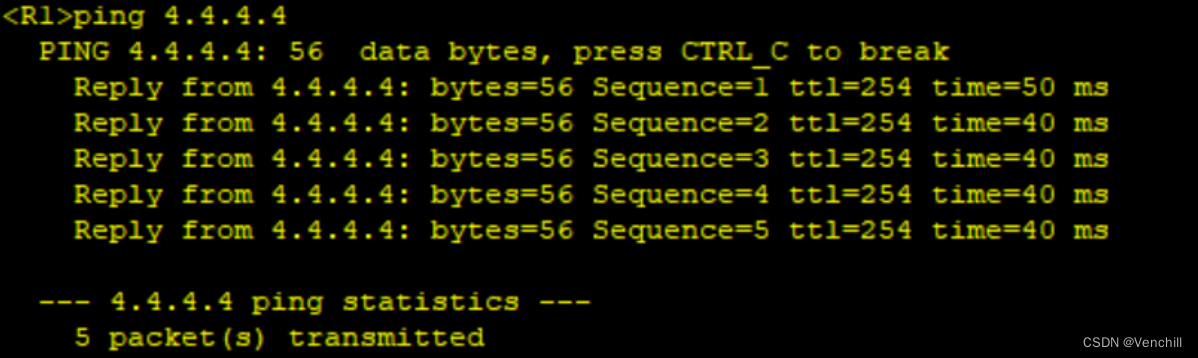

R1pingISP

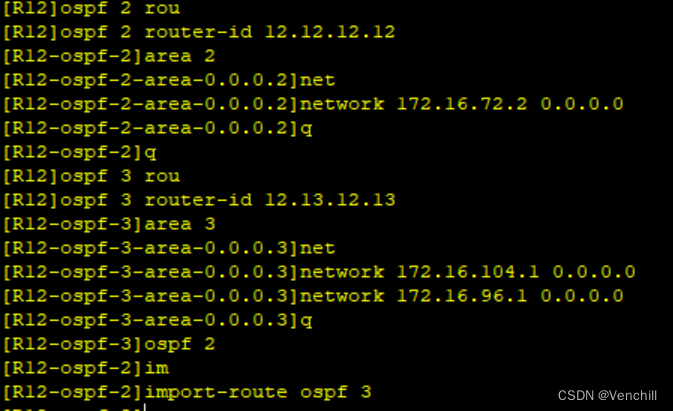

OSPF2:

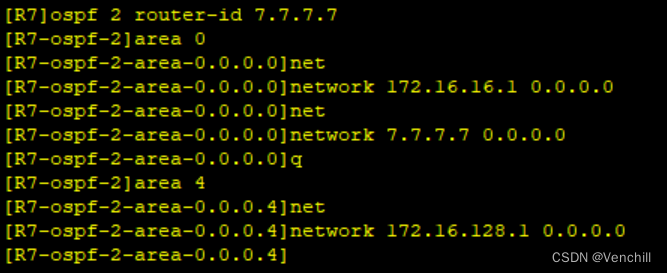

R7为例

三、配置MGRE

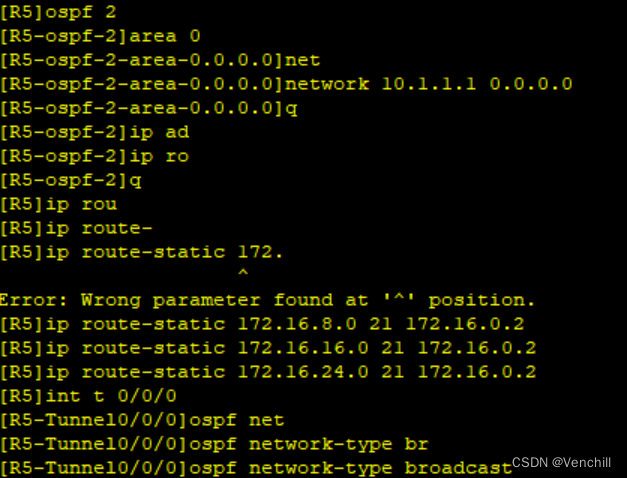

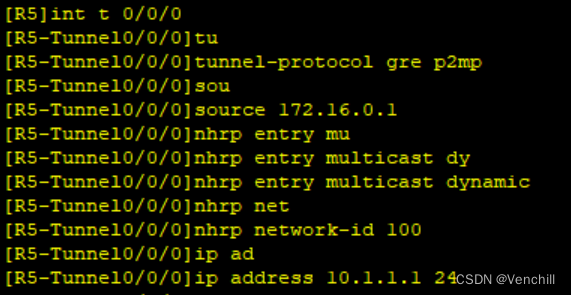

R5

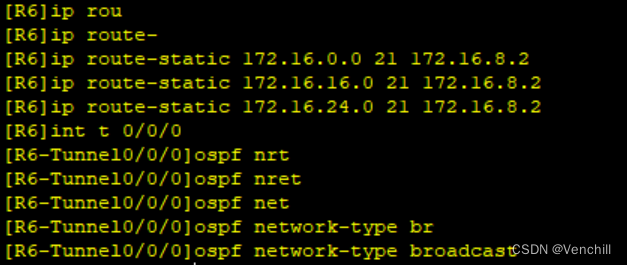

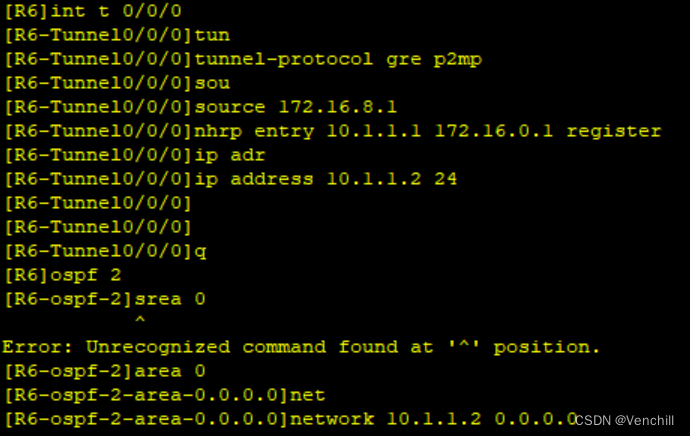

R6

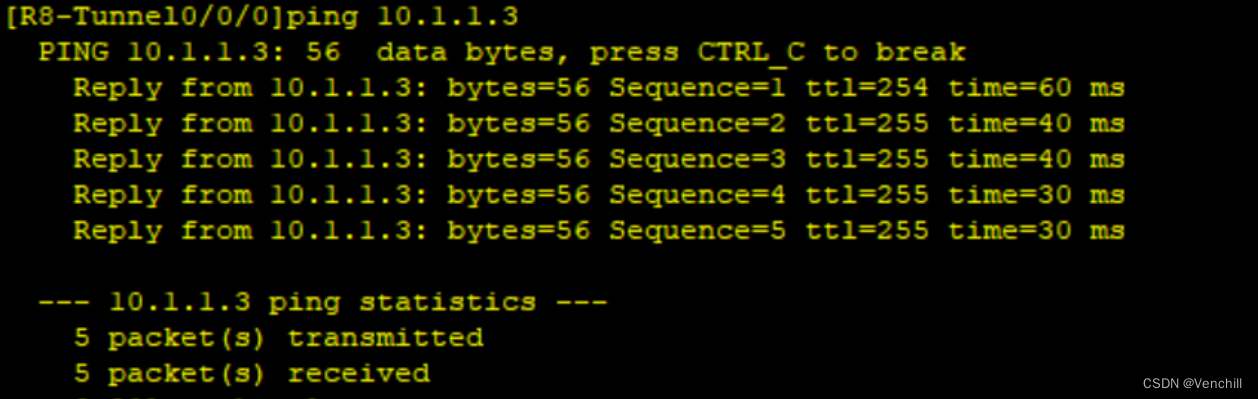

R8pingR7

双向重发布

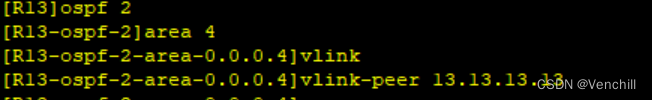

虚拟链路

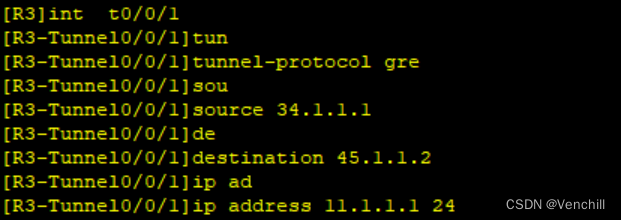

对R3、R5进行隧道

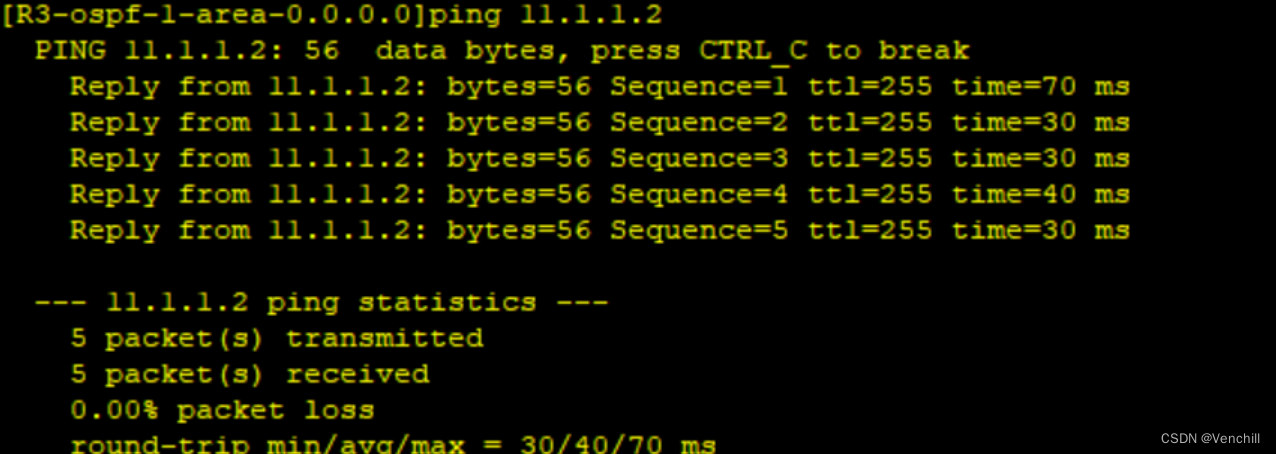

测试:

### OSPF协议网络配置实验拓扑示例 在进行OSPF协议的网络配置实验时,通常会采用一种能够模拟真实网络环境的拓扑结构。以下是基于ENSP或其他仿真工具的一个典型OSPF网络配置实验拓扑示例。 #### 实验目的 验证OSPF协议在网络中的运行情况及其特性,包括但不限于链路状态通告(LSA)、邻居关系建立、路由表更新等功能。 #### 拓扑描述 假设有一个小型企业网络,包含三个局域网(LAN)和两个广域网(WAN)连接。为了简化说明,这里仅涉及三台路由器(Router A, Router B, Router C)。每台路由器至少有两个接口用于连接不同的子网。 #### 具体拓扑图布局如下: - **Router A**: 连接到 LAN1 (192.168.1.0/24) 和 WAN1 (172.16.0.0/30) - **Router B**: 连接至 WAN1 (172.16.0.0/30), LAN2 (192.168.2.0/24),以及另一条 WAN 链路(WAN2 172.16.0.4/30) - **Router C**: 接入到 WAN2 (172.16.0.4/30) 并服务 LAN3 (192.168.3.0/24) 这种简单的星型加部分环形结构有助于观察OSPF如何处理多区域或多路径的情况[^1]。 #### 基础配置命令示例 对于上述提到的每一个设备都需要执行基础设置如主机名定义、IP地址分配给相应端口等操作之后再开启OSPF进程并宣告相关联的本地直连网络段落。 ##### 在Router A上的基本OSPF配置: ```shell router ospf 1 network 192.168.1.0 0.0.0.255 area 0 network 172.16.0.0 0.0.0.3 area 0 ``` 同样地,在其他两台路由器上也需要做类似的设定以确保所有参与节点都能正确加入同一个OSPF domain之中[^3]。 完成以上步骤后即可测试各站点间是否可以通过新生成的最佳路径互相访问资源了。 ---
