雷达原理 魏青 使用的是第三版教材 软性开关脉冲调制器

一、概念与工作特征

软性开关脉冲调制器（soft-switch pulse modulator）的基本特点是：调制开关的前沿由外加的触发脉冲控制，使开关导通；但开关的截止并不由触发脉冲的后沿直接控制，而是由开关器件本身和整个放电过程决定。换言之，触发脉冲仅确定脉冲的起始点；当储能元件（储能网络）上的能量通过放电通道释放并使开关管上的电流降至近零时，开关管才自动截止，从而导致脉冲的结束。

因此，软性开关对开关管的特性有较高要求，必须使用那类在电流降至零时能自动关断的器件。由于截止依赖于放电完毕，软性开关所配的储能单元必须能够实现“完全放电”的过程；这与刚性开关——后沿由触发脉冲直接控制（可在任意时刻关断）——的工作机制明显不同。

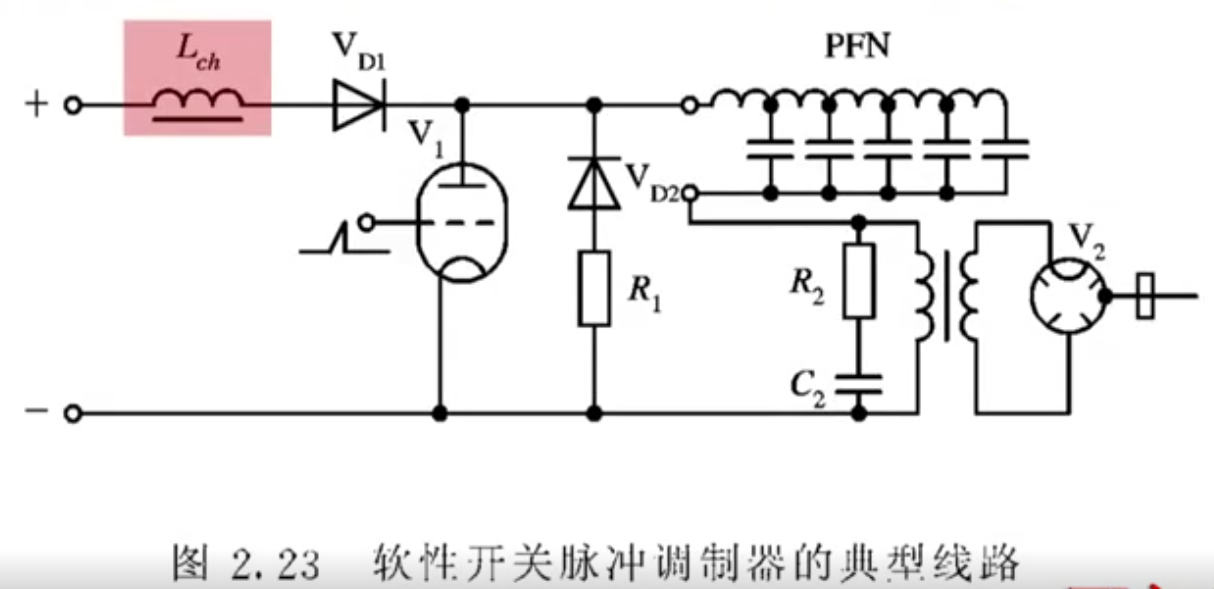

为了在负载上形成近似“巨型”（持续时间等量于电磁波在传输线来回传播时间）的脉冲，软性开关通常采用由分段电感与电容组成
