CA-IS3720HS 双通道标准数字隔离器简介

最新推荐文章于 2024-07-19 15:26:46 发布
最新推荐文章于 2024-07-19 15:26:46 发布
阅读量652 收藏
点赞数
分类专栏： 标准通用数字隔离器 文章标签： p2p 网络协议 网络
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/Vasse/article/details/122123743
版权
CA-IS372x是高性能2通道数字隔离器，提供高电磁抗扰度和低辐射。适用于工业自动化、电机控制等领域，具备DC到150Mbps的信号传输速率，宽电源电压范围，以及精确的时序特性。其隔离电压高达5KVRMS，具有施密特触发器输入和多种故障安全模式选项。该系列器件可用于替代部分进口物料。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >


概述

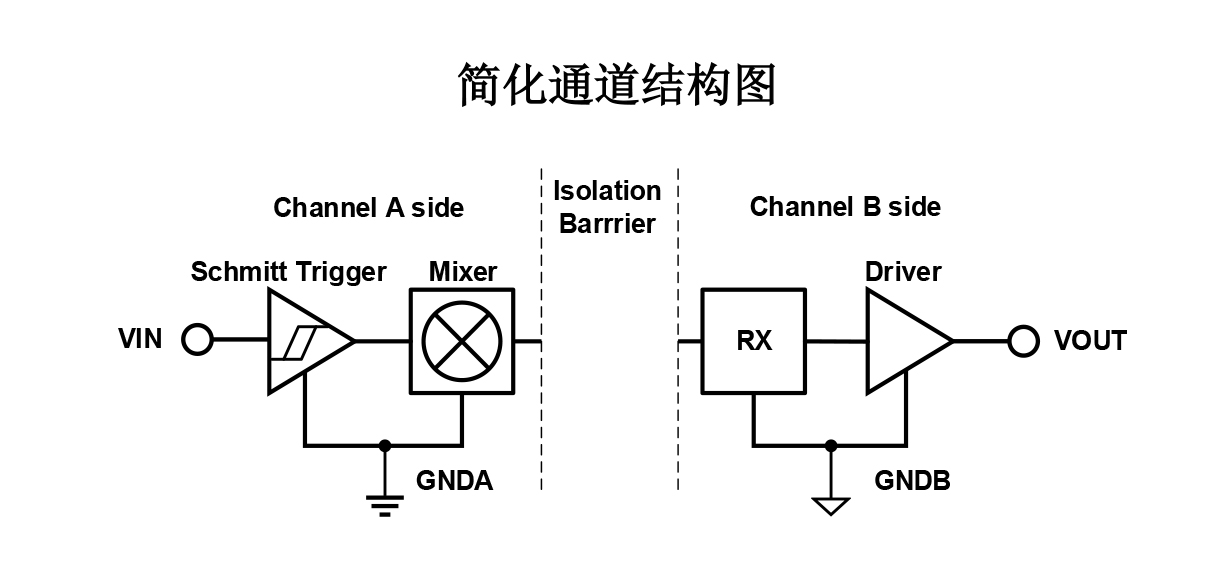

CA-IS372x 是一款高性能2 通道数字隔离器具有精确的时序特性和低电源损耗。 在隔离 CMOS 数字 I/O 时，CA-IS372x 器件可提供高电磁抗扰度和低辐射。所有器件版本均具有施密特触发器输入，可实现高抗噪性能。每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅(SiO2) 绝缘栅隔离。 CA-IS3720 器件具有两个前向双通道，CA-IS3721 一个前向一个反向两个通道， CA-IS3722 和CA-IS3721 通道相反，具有一个反向一个前向两个通道。所有设备都具有故障安全模式选项。 如果输入侧电源掉电或信号丢失，对于后缀为L 的设备，默认输出为低，对于带有后缀H 的设备，默认输出为高。

CA-IS372x 器件具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而干扰或损坏敏感电路。 高CMTI 能力有望保证数字信号的正确传输。 CA-IS372x 器件采用8 脚窄体SOIC，8 脚宽体SOIC 和16 脚宽体SOIC 封装。 所有产品均具有3.75kVrms 的隔离额定值，宽体封装的产品支持绝缘耐压高达5kVrms。

应用

• 工业自动化
• 电机控制
• 医疗电子
• 隔离开关电源
• 太阳能逆变器
• 隔离 ADC, DAC

特性

• 信号传输速率: DC to 150Mbps

• 宽电源电压范围： 2.5V to 5.5V
• 宽温度范围: -40°C to 125°C
• 无需启动初始化
• 默
