QINQ造环

QINQ技术二层环路问题及解决办法
原创 已于 2024-12-07 23:53:38 修改 · 486 阅读 · 2 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#运维 #网络 #信息与通信 #服务器

于 2024-12-07 23:52:27 首次发布



造环原理

QINQ原为解决Vlan不够用而产生，多用于连接运营商，但这个技术也带来了一些隐患，当我们网络中存在冗余链路时，由于套上了外层Vlan，BPDU报文直接被运营商的设备识别，生成树计算受到干扰，连接的两台边缘相当于两条线相接，造成二层环路882c1981ff924f0aa1ef944074be9194.jpg

解决办法

为切断环路，客户需要在自己的网络中使用生成树协议进行破环，而且必须将客户网络的BPDU报文在运营商网络中透传
,这个技术称为Layer2 Protocol tunnel 或者BPDU tunnel.

BPDU tunnel可以使得运营商和客户自身网络互不不扰,它具有的作用:对BPDU报文进行透明传输，可以使同一个用户网络的BPDU跨区域传递

实现原理

Tunnel端口收到BPDU报文后，为避免用户BPDU被运营商网络设备处理,需要给封装的BPDU赋予一个特殊的组播MAC作为目的MAC,把BPDU报文原来目的MAC(01-80-c2-00-00-00)修改为一个组MAC(01-00-0c-cd-cd-d0),并在RCS前插入用户信息等相关标识，组播MAC保证了该报文在VLAN 内广播，同时标识这个报文是一个BPDU tunnel报文
，交换机收到后交个cpu处理，还原原来的PBDU并根据报文中的用户信息标识部分的内容，把报文送到相应的客户网11fb478932844489be65d74c8b64fa06.jpg

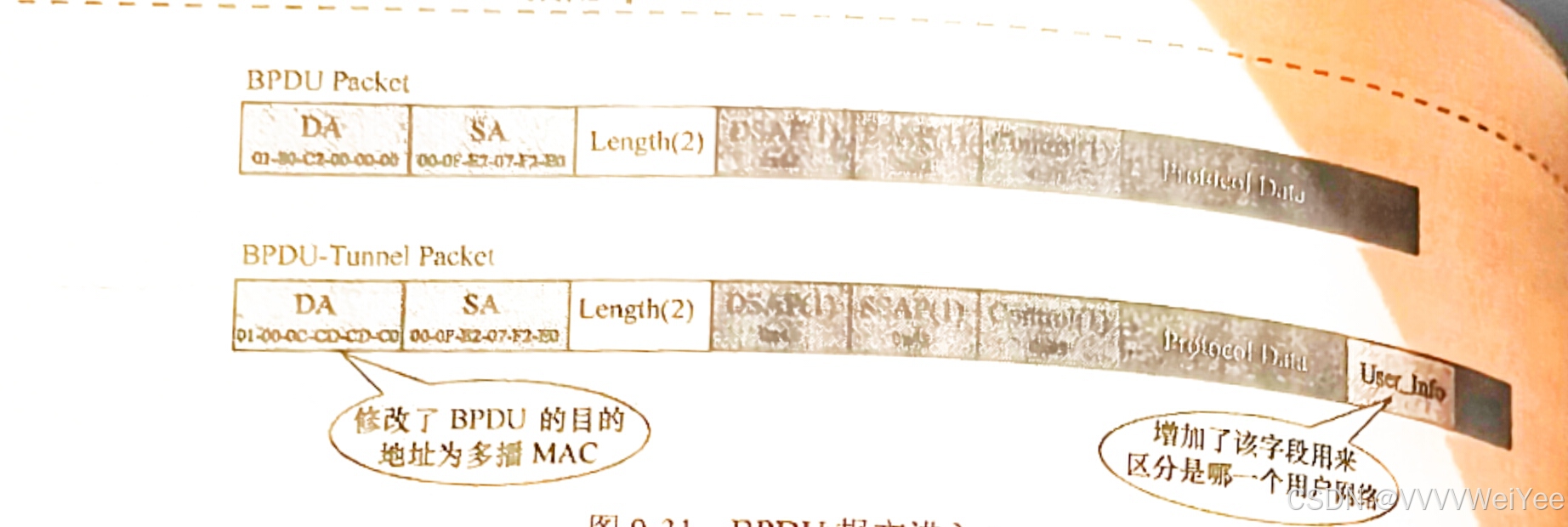

 如图，更改目的mac地址为多播mac，然后增加用户相关信息进行标识所要告知的客户网络

相关

一下协议也支持透传议:

STP生成树

LACP 链路聚合

EOAM3ah以太网操作、管理和维护的协议

LLDP链路层发现协议

HGMP 华为组管理协议

SSTP共享生成树协议

DLDP 设备连接检测协议

等可以看做生成树拓展协议和一些检测管理网络协议都能进行透传
