R​STP快速生成树

改进

端口细分

在STP基础上将NDP细分为AP替换端口，BP备份端口，Edge port边缘端口

AP作为RP端口备份

BP作为DP端口备份

Edge port用于连接终端设备，接入后无需等待直接进入转发状态

状态机缩减

为Discarding，Learning，Forwarding

拓扑稳定后

RSTP非根网桥能周期发送配置报文

超时时间

变为3倍HELLO time 6s

处理次优BPDU报文

不再依赖于任何定时器（即不再依赖于BPDU老化）解决拓扑收敛，同时RSTP的任何端口角色都会处理次优BPDU，从而加快了拓扑收敛。



P/A协商

当一个端口被选举成为指定端口之后,会先进入Discarding状态，再通过P/A机制快速进入Forwarding状态



1．SW1和SW2间新增加了一条链路

2．两边互发RST BPDU

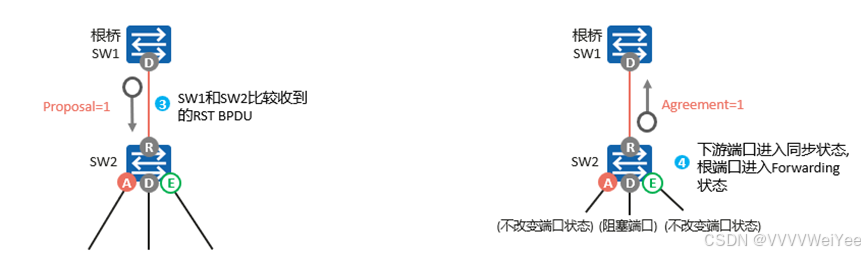

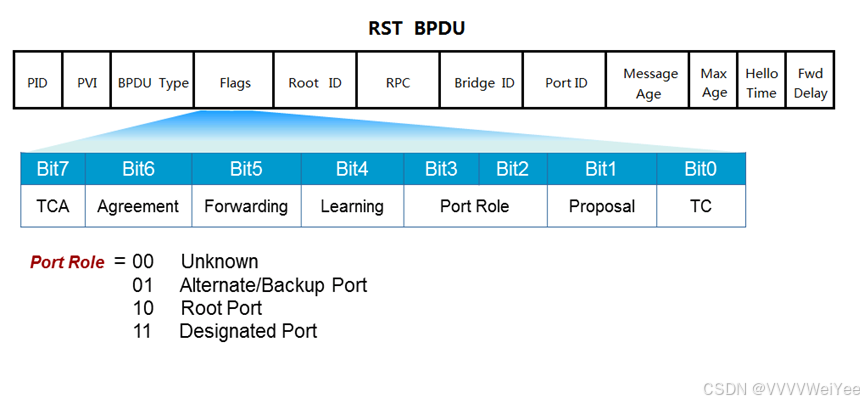

3. 此时SW2意识到自己不是DP停止发送，SW1的指定端口进入Discarding状态，发送P置位为1的RST BPSU

4．下游开始将自己的所有端口（边缘端口除外）进入同步状态，当上游端口进入Forwarding，SW2回复A置位为1的RST BPDU

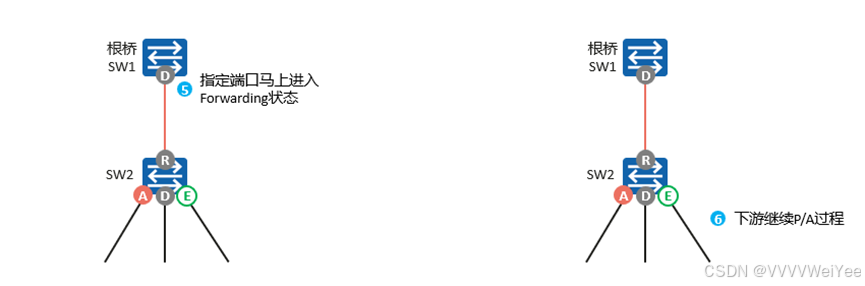

5.SW1收到的A位置位的RST BPDU是对刚刚自己发出的P的回应，于是指定端口马上进入Forwarding状态

6.重复此过程

拓扑变更

判断标准：一个非边缘端口迁移到Forwarding状态

一旦发生本交换设备的所有非边缘指定端口和根端口启动一个TC While Timer，该计时器值是Hello Time的两倍（4s）。在这个时间内，清空状态发生变化的端口上学习到的MAC地址。

同时，由非边缘指定端口和根端口向外发送RST BPDU，其中TC置1。一旦TC While Timer超时，则停止发送RST BPDU。

其他交换设备接收到RST BPDU后，清空所有端口（除了收到RST BPDU的端口和边缘端口）学习到MAC地址，然后也为自己所有的非边缘指定端口和根端口启动TC While Timer，重复上述过程。

保护机制

BPDU保护

如果边缘端口收到RST BPDU，边缘端口将被error-down，但是边缘端口属性不变，同时通知网管系统。

系统视图下stp bpdu-protection

根保护

启用根保护功能的指定端口收到优先级更高的RST BPDU时，端口将进入Discarding状态，不再转发报文。经过一段时间（通常为两倍的Forward Delay），如果端口一直没有再收到优先级较高的RST BPDU，端口会自动恢复到正常的Forwarding状态。

接口视图下stp root-protection

环路保护

在启动了环路保护功能后，如果根端口或Alternate端口长时间收不到来自上游设备的BPDU报文时，则向网管发出通知信息（此时根端口会进入Discarding状态，角色切换为指定端口），而Alternate端口则会一直保持在Discarding状态（角色也会切换为指定端口），不转发报文，从而不会在网络中形成环路。

接口视图下stp loop-protection

防TC-BPDU保护

设置处理阈值，对于其他超出阈值的TC BPDU报文，定时器到期后设备只对其统一处理一次。这样可以避免频繁的删除MAC地址表项，从而达到保护设备的目的。

系统视图下stp tc-protection

通过以下指令可将时间间隔改为10s

stp tc-protection interval interval-value 10
配置设备在设定时间内处理拓扑变化报文的最大数量为3

stp tc-protection threshold 3

配置完记得commit

缺点

无法负载分担，某些设备通信时存在次优路径，对链路使用率不高
