本文指导如何配置OpenStackNeutron服务，包括设置Keystone认证、启用ML2插件、配置OVS网络和安全组，以及详细步骤如编辑ini文件和启动相关服务。

rabbit_password= RABBIT_PASS

c.编辑[DEFAULT]和[keystone_authtoken]小节，配置认证服务访问：

[DEFAULT]

…

auth_strategy= keystone

[keystone_authtoken]

…

auth_uri= http://controller.nice.com:5000/v2.0

identity_uri= http://controller.nice.com:35357admin_tenant_name= service

admin_user= neutron

admin_password= NEUTRON_PASS

d.编辑[DEFAULT]小节，启用Modular Layer2(ML2)插件,路由服务和重叠IP地址功能：

[DEFAULT]

…

core_plugin= ml2

service_plugins= router

allow_overlapping_ips= True

e.（可选）在[DEFAULT]小节中配置详细日志输出。方便排错。

[DEFAULT]

…

verbose = True

ML2插件使用Open vSwitch(OVS)机制为虚拟机实例提供网络框架。编辑/etc/neutron/plugins/ml2/ml2_conf.ini文件并完成下列操作：

a.编辑[ml2]小节，启用flat和generic routing encapsulation (GRE)网络类型驱动，配置GRE租户网络和OVS驱动机制。

[ml2]

…

type_drivers= flat,gre

tenant_network_types= gre

mechanism_drivers= openvswitch

b.编辑[ml2_type_flat]小节，配置外部网络：[ml2_type_flat]

…

flat_networks= external

c.编辑[ml2_type_gre]小节，配置隧道标识范围：

[ml2_type_gre]

…

tunnel_id_ranges= 1:1000

d.编辑[securitygroup]小节，启用安全组，启用ipset并配置OVS防火墙驱动：

[securitygroup]

…

enable_security_group= True

enable_ipset= True

firewall_driver= neutron.agent.linux.iptables_firewall.OVSHybridIptablesFirewallDriver

e.编辑[ovs]小节,配置Open vSwitch(OVS) 代理

[ovs]

…

local_ip= INSTANCE_TUNNELS_INTERFACE_IP_ADDRESS

tunnel_type= gre

enable_tunneling= True

bridge_mappings= external:br-ex

在这里插入图片描述

[root@network ~]# systemctl enable openvswitch.service

ln -s ‘/usr/lib/systemd/system/openvswitch.service’ ‘/etc/systemd/system/multi-user.target.wants/openvswitch.service’

[root@network ~]# systemctl start openvswitch.service

[root@network ~]# ovs-vsctl add-br br-ex

[root@network ~]# ovs-vsctl add-port br-ex eno50332184

[root@network ~]# ln -s /etc/neutron/plugins/ml2/ml2_conf.ini /etc/neutron/plugin.ini

[root@network ~]# cp/usr/lib/systemd/system/neutron-openvswitch-agent.service/usr/lib/systemd/system/neutron-openvswitch-agent.service.orig

-bash: cp/usr/lib/systemd/system/neutron-openvswitch-agent.service/usr/lib/systemd/system/neutron-openvswitch-agent.service.orig: No such file or directory

[root@network ~]# cp /usr/lib/systemd/system/neutron-openvswitch-agent.service /usr/lib/systemd/system/neutron-openvswitch-agent.service.orig

[root@network ~]# sed -i ‘s,plugins/openvswitch/ovs_neutron_plugin.ini,plugin.ini,g’ /usr/lib/systemd/system/neutron-openvswitch-agent.service

[root@network ~]# systemctl enable neutron-openvswitch-agent.service neutron-l3-agent.service neutron-dhcp-agent.service neutron-metadata-agent.service neutron-ovs-cleanup.service

ln -s ‘/usr/lib/systemd/system/neutron-openvswitch-agent.service’ ‘/etc/systemd/system/multi-user.target.wants/neutron-openvswitch-agent.service’

ln -s ‘/usr/lib/systemd/system/neutron-l3-agent.service’ ‘/etc/systemd/system/multi-user.target.wants/neutron-l3-agent.service’

ln -s ‘/usr/lib/systemd/system/neutron-dhcp-agent.service’ ‘/etc/systemd/system/multi-user.target.wants/neutron-dhcp-agent.service’

ln -s ‘/usr/lib/systemd/system/neutron-metadata-agent.service’ ‘/etc/systemd/system/multi-user.target.wants/neutron-metadata-agent.service’

ln -s ‘/usr/lib/systemd/system/neutron-ovs-cleanup.service’ ‘/etc/systemd/system/multi-user.target.wants/neutron-ovs-cleanup.service’

[root@network ~]# systemctl start neutron-openvswitch-agent.service neutron-l3-agent.service neutron-dhcp-agent.service neutron-metadata-agent.service

3、配置compute节点

在这里插入图片描述

4、验证安装

[root@controller ~]# neutron net-create ext-net --shared --router:external True --provider:physical_network external --provider:network_type flat

Created a new network:

±--------------------------±-------------------------------------+

| Field | Value |

±--------------------------±-------------------------------------+

| admin_state_up | True |

| id | f4314f21-5fc1-423b-b011-e5ad14de1767 |

| name | ext-net |

| provider:network_type | flat |

| provider:physical_network | external |

| provider:segmentation_id | |

| router:external | True |

| shared | True |

| status | ACTIVE |

| subnets | |

| tenant_id | dc4de4d7ecda4ed898b5e0d82809d2ad |

±--------------------------±-------------------------------------+

创建外部网络子网

[root@controller ~]# neutron subnet-create ext-net --name ext-subnet --allocation-pool start=100.100.100.12,end=100.100.100.240 --disable-dhcp --gateway 100.100.100.11 100.100.100.0/24

Created a new subnet:

±------------------±------------------------------------------------------+

| Field | Value |

±------------------±------------------------------------------------------+

| allocation_pools | {“start”: “100.100.100.12”, “end”: “100.100.100.240”} |

| cidr | 100.100.100.0/24 |

| dns_nameservers | |

| enable_dhcp | False |

| gateway_ip | 100.100.100.11 |

| host_routes | |

| id | 1b9c8211-ab2d-4e61-8839-7fc780d201c4 |

| ip_version | 4 |

| ipv6_address_mode | |

| ipv6_ra_mode | |

| name | ext-subnet |

| network_id | f4314f21-5fc1-423b-b011-e5ad14de1767 |

| tenant_id | dc4de4d7ecda4ed898b5e0d82809d2ad |

±------------------±------------------------------------------------------+

创建租户网络

[root@controller ~]# source demo-openrc.sh

[root@controller ~]# neutron net-create demo-net

Created a new network:

±----------------±-------------------------------------+

| Field | Value |

±----------------±-------------------------------------+

| admin_state_up | True |

| id | c882ea04-dde5-4df0-a407-01a2a8dd7743 |

| name | demo-net |

| router:external | False |

| shared | False |

| status | ACTIVE |

| subnets | |

| tenant_id | ab56bdec367e478cbdfbd1769f9c1649 |

±----------------±-------------------------------------+

在这里插入图片描述

测试

[root@controller ~]# neutron router-list

±-------------------------------------±------------±-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------±------------±------+

| 5b51cc40-0b8f-45f8-958a-66887d38d6ec | demo-router | {“network_id”: “f4314f21-5fc1-423b-b011-e5ad14de1767”, “enable_snat”: true, “external_fixed_ips”: [{“subnet_id”: “1b9c8211-ab2d-4e61-8839-7fc780d201c4”, “ip_address”: “100.100.100.12”}]} | False | False |

C:\Users\Jack>ping 100.100.100.12

正在 Ping 100.100.100.12 具有 32 字节的数据:

来自 100.100.100.12 的回复: 字节=32 时间<1ms TTL=64

来自 100.100.100.12 的回复: 字节=32 时间<1ms TTL=64
先自我介绍一下，小编13年上海交大毕业，曾经在小公司待过，也去过华为、OPPO等大厂，18年进入阿里一直到现在。

深知大多数初中级Java工程师，想要提升技能，往往是自己摸索成长或者是报班学习，但对于培训机构动则近万的学费，着实压力不小。自己不成体系的自学效果低效又漫长，而且极易碰到天花板技术停滞不前！

因此收集整理了一份《Java开发全套学习资料》送给大家，初衷也很简单，就是希望能够帮助到想自学提升又不知道该从何学起的朋友，同时减轻大家的负担。

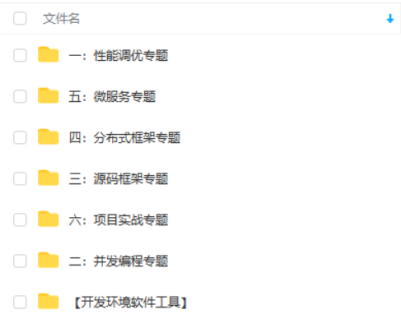

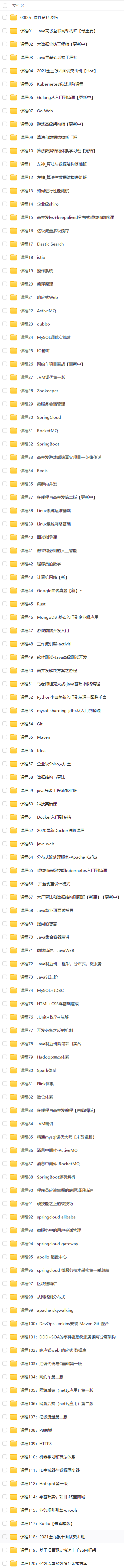

由于文件比较大，这里只是将部分目录截图出来，每个节点里面都包含大厂面经、学习笔记、源码讲义、实战项目、讲解视频

如果你觉得这些内容对你有帮助，可以扫码领取！

写在最后

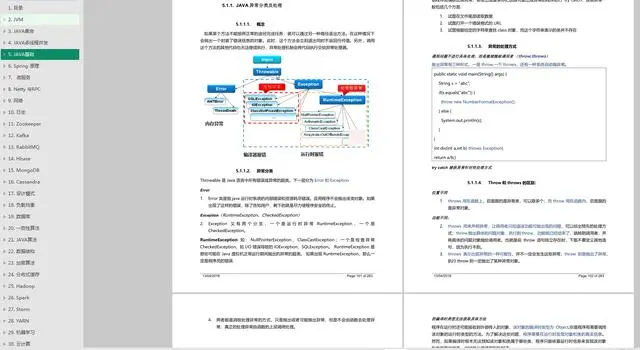

还有一份JAVA核心知识点整理（PDF）：JVM，JAVA集合，JAVA多线程并发，JAVA基础，Spring原理，微服务，Netty与RPC，网络，日志，Zookeeper，Kafka，RabbitMQ，Hbase，MongoDB，Cassandra，设计模式，负载均衡，数据库，一致性哈希，JAVA算法，数据结构，加密算法，分布式缓存，Hadoop，Spark，Storm，YARN，机器学习，云计算…
