FPGA笔记--modeisim和SignalTap

 modeisim的安装问题一定会有很多，主要问题出在环境变量的设置，大家根据破解说明一步一步做是完全可以破解的，笔者用的是modeisim-altera 10.1，在这里可贴上安装完后如何设置modeisim使每次编译完后自动仿真。

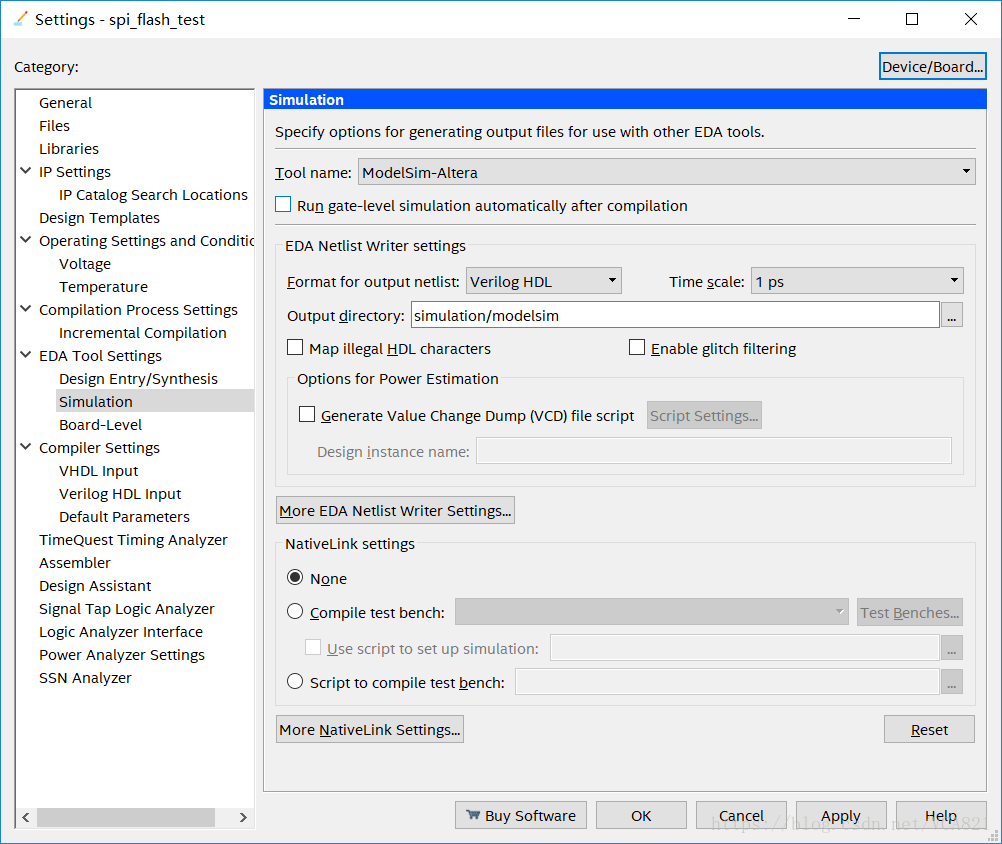

首先，打开工程后，根据下图点击工具栏Assignment->Settings...,选择Toolname，根据你的modlesim版本选择，笔者是modeisim-altera，注意下面的选项，Run gate-level simulation automatically after compilation，如果选择，每次编译完后会自动调用仿真工具（个人不建议开启，手动不麻烦），然后就是添加testbench文件的问题了，本次不加赘述。

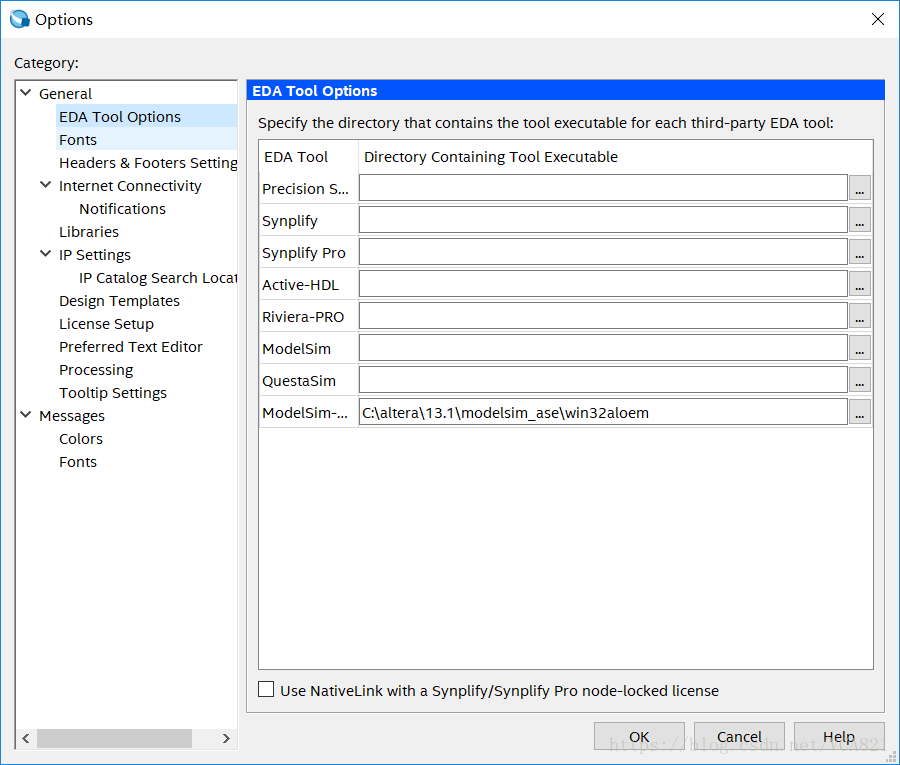

    其次是设置关联，就是让quartus记录仿真软件位置好调用，选择工具栏Tools->Options，按照下图选择， 注意：一定要注意自己modeisim版本，将地址填到相应位置，地址填到应用程序所在文件夹，大部分结尾为win64文件或win32aloem文件。大部分问题都出在这里了。

    其次是signal tap，第一次使用这个功能给了我一种9.1内置仿真工具的感觉，让人很舒服，但两者并不同， SignalTap是由Altera公司开发的一个在线、片内信号分析的工具，为设计开发者验证所用。SignalTap是quartus自带的工具，相当于内建的示波器，可以显示调试实时波形，所以需要硬件联调，这是和modeisim最大的不同，modeisim是静态仿真，有的时候工程在modeisim仿真成功但是在板子上却不行，这个时候就得使用SignalTap了，两者各有利弊，但我感觉SignalTap更加实用一些（个人想法）。

 以上是今天学到的一些知识，有错误还望指正。关于modeisim的单独使用方法和signaltap的使用方法，我将黑金fpga的教程上传了，需要的同学可以去下载，附上modeisim安装及仿真使用链接：点击打开链接

附上SignalTap的使用链接：点击打开链接
