简单实用的电源开关方案？NMOS低侧驱动了解下？

推荐一个简单实用的电源开关电路 ——NMOS低侧电源开关。

它不仅结构简单、用起来方便，还因同价位 NMOS 的性能（开通速度、额定电流、导通内阻）比 PMOS 更优，但并非适用于所有电路，可能对部分电路工作产生影响。

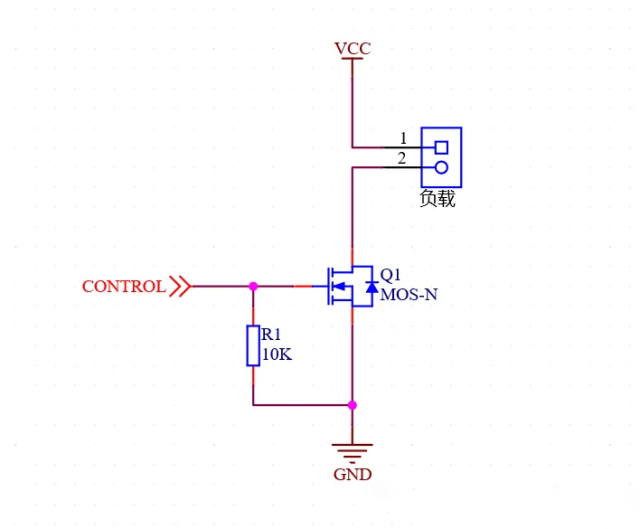

电路中，CONTROL为控制信号，电平一般为3~12V。负载一端接电源正极，另一端接NMOS的D（漏极）。
当CONTROL电平为高时，Vgs 大于导通阈值，mos管导通，负载开始工作。
当CONTROL电平为低时，Vgs=0，MOS管关断，负载停机。

设计时需注意，通常要在 NMOS 的栅极与源极间并联一个 10K 左右的泄放电阻 R1。因为 NMOS 的 GS 极间阻值极高（达 M 欧以上）且存在结电容，若没有此电阻，GS 极间电荷难以释放，控制信号移除后 NMOS 可能仍维持导通，导致负载无法及时停机。并联泄放电阻后，结电容可通过电阻快速放电，使 Vgs 在控制信号移除后迅速降至 0，确保 NMOS 及时截止。
