本文介绍了使用OpenCV-Python进行轮廓查找，并通过fitEllipse方法进行椭圆拟合。程序示例展示了如何从RotatedRect对象获取椭圆中心坐标、外接矩形尺寸和旋转角度，用于画椭圆。

直接放图放程序

import cv2 as cv

if __name__ == "__main__":

    im = cv.imread("image/circle_patten.jpg")    # 读图
    imgray = cv.cvtColor(im, cv.COLOR_BGR2GRAY)    # 转灰度图
    _, thresh = cv.threshold(imgray, 130, 255, cv.THRESH_BINARY + cv.THRESH_OTSU)  # 二值化
    image, contours, hierarchy = cv.findContours(thresh, cv.RETR_TREE, cv.CHAIN_APPROX_SIMPLE)  # 轮廓查找


    retval = cv.fitEllipse(contours[1])  # 取其中一个轮廓拟合椭圆
    img = cv.ellipse(im, retval, (0, 0, 255), thickness=2) # 在原图画椭圆
    cv.imshow("mark_ellipse[1]", img)
    print(retval) # 这里可以查看下fitEllipse的返回值的结构
    cv.waitKey()

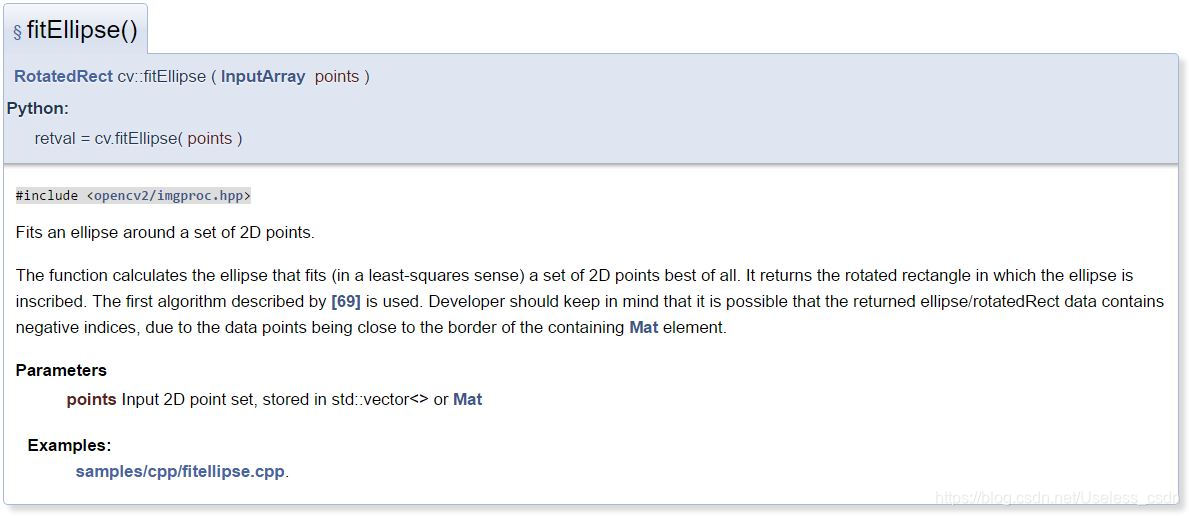

fitEllipse
