USB设计一站式指南：硬件要点及LuatOS API开发秘籍！

本文为开发者提供Air780EPM低功耗模组USB设计一站式解决方案，涵盖硬件设计要点与LuatOS API开发秘籍，助力快速构建稳定可靠的USB应用，避免设计环节常见问题。

在设计USB接口时，不少刚接触嵌入式开发的新朋友，往往会因其“看似简单”而掉以轻心。

实际上，USB作为物联网设备中负责供电、固件升级、通信交互等功能的核心通道，其设计质量直接影响整机稳定性。从电路保护、阻抗控制、电源滤波到PCB布局，几乎每一步都暗藏玄机。一旦处理不当，就可能导致设备无法识别、连接不稳定、甚至批量损坏。

01. 模组管脚

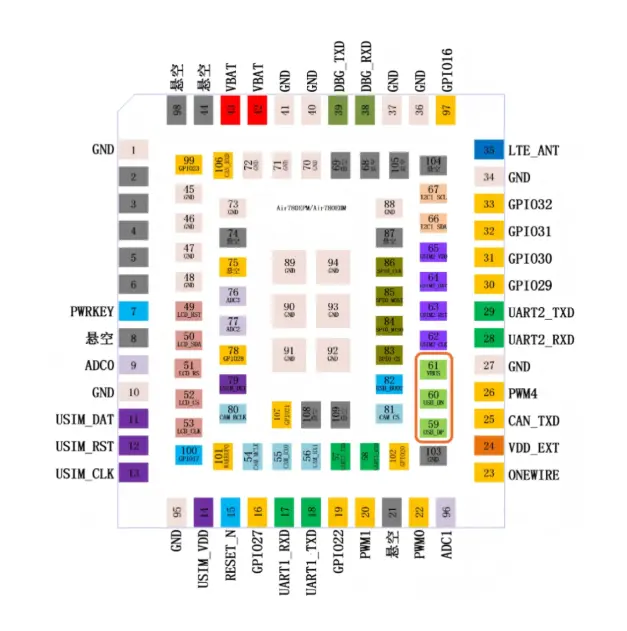

Air780EPM系列模组与USB相关的管脚，如上方管脚图右侧浅绿色块所示：

VBUS：PIN61；

USB_DM：PIN60；

USB_DP：PIN59；

特别说明：管脚图中所示的USB_DN正确的写法应该是USB_DM，历史原因一直将错误写法延续到了现在。

USB_DM：USB Data Minus，USB数据负信号；

USB_DP：USB Data Positive，USB数据正信号。

02. 功能说明

Air780EPM系列模组支持如下USB功能：

支持USB Full speed：全速模式，最高支持12Mbps，即1.5MB/s；

支持USB High speed：高速模式，最高支持480Mbps，即40MB/s；

支持USB下载软件，Boot from USB；

支持USB RNDIS：搭配Windows/Linux实现快速上网；

仅支持USB Slave，不支持USB HOST。

03. 注意事项

与USB相关的操作，重点关注如下几个方面：

上电开机前将USB_BOOT（GPIO0）上拉至 VDD_EXT，模组将进入USB下载模式（Boot from USB）；

模组内部用于USB部分供电的电源是LDO33USB（3.3V输出），该LDO只为USB功能提供电源，模组管脚未引出；

低功耗模式pm.WORK_MODE,1和PSM+模式pm.WORK_MODE,3 下，会将LDO33USB关闭；

模组VBAT最低2.3V左右（实测最低可至 2.1V）时仍可工作，但因此时LDO33USB的输入（2.3V）已远低于输出（3.3V），所以USB已无法正常工作；

VBUS，在模组内部实际接的是WAKEUP1，USB_VBUS的5V经过分压后接到WAKEUP1，用于USB插入检测。

04. 硬件参考设计

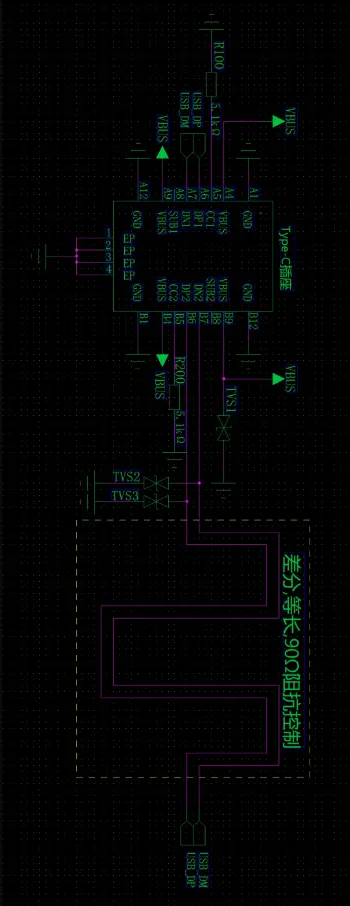

USB接口相关硬件参考设计如下图示，横屏或点击放大查看。

▼  相关注意事项  ▼

USB接口硬件设计需要特别注意如下几个方面：

1）阻抗匹配

USB接口的PCB设计中，差分信号线（USB_DP/USB_DM）的阻抗需控制在90Ω±10%（即81Ω～99），这是保证信号完整性的关键参数。

注意：阻抗不匹配将会导致信号反射、眼图闭合、误码率上升，甚至通信失败。

2）布线原则

差分对等长匹配：长度差控制在5mil以内，避免时序偏差和共模干扰；

减少换层过孔：每次换层加一对回流地过孔，维持信号回流路径连续性，降低阻抗不连续风险；

保持完整参考平面：避免跨分割，优先内层布线，包地处理减少串扰。

3）TVS保护

USB接口容易引入静电干扰，因此需要在电路上增加 TVS保护。

USB High speed差分数据线选择TVS的最关键参数是结电容容值，需要小于1pF；我们验证使用过的是芯禾微XESD124N-5V0。

VBUS电源上使用的TVS，我们使用过的是芯禾微XESD307D-5V0。

相关手册详见：

https://docs.openluat.com/air780epm/product/air780exxpins/#usb

05. 与USB相关的LuatOS API

LuatOS高度封装与灵活的API设计，简化了传统USB开发的繁琐流程。

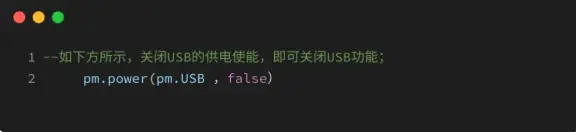

▼  pm.USB  ▼

API手册详见：

https://docs.openluat.com/osapi/core/pm/

常量含义：USB的供电使能；

数据类型：number；

常量取值：0；

适用：Air780EXX系列、Air700E系列、Air8000系列模组；

示例代码：

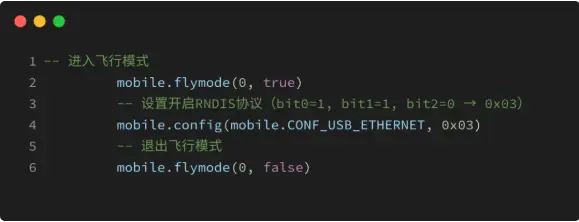

▼ mobile.CONF_USB_ETHERNET ▼

API手册详见：

https://docs.openluat.com/osapi/core/mobile/

常量含义：蜂窝网络模块的USB以太网卡控制；

数据类型：number；

常量取值：11；

取值范围：0x01：开启RNDIS功能；0x03：开启RNDIS功能，使用NAT模式(基站分配ip)；0x05：开启ECM功能；0x07：开启ECM功能，使用NAT模式(基站分配ip)。

注意事项：控制设备的USB以太网卡功能，通过位操作来控制不同的功能；仅在开启前可以修改；bit2：协议选择（1ECM协议，0RNDIS协议）；必须在飞行模式下设置才能生效。

适用：Air780EXX系列和Air8000系列模组。

示例代码：

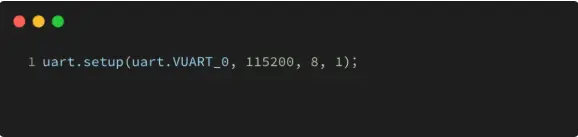

▼  uart.VUART_0  ▼

API手册详见：

https://docs.openluat.com/osapi/core/uart/

常量含义：USB虚拟串口；

数据类型：number；

常量取值：32；

适用：Air780EXX系列和Air8000系列模组。

示例代码：

今天的内容就分享到这里了~
