Modbus：极简指南，一键掌握关键功能！

告别学习压力！这份极简指南提炼Modbus的关键功能模块，用简明步骤与案例，一键解锁协议开发的必备技能。

一、Modbus应用场景

Modbus是一种广泛应用于工业控制领域的串行通信协议，以其简单、开放、标准化的特点成为连接电子设备（如PLC、传感器、仪表、执行器等）的主流协议。

三种常用协议及其应用场景如下：

1.1 Modbus RTU：

传输方式：基于串行通信（RS-485/RS-232），采用二进制数据传输。

应用场景：短距离、小规模设备本地通信（如传感器、PLC、仪表组网）。

1.2 Modbus ASCII：

传输方式：基于串行通信（RS-485/RS-232），采用ASCII字符编码传输数据。

应用场景：早期工业设备、低速通信场景，或需要人工可读数据的场景（如调试、简单仪表）。

1.3 Modbus TCP：

传输方式：基于以太网（TCP/IP），通过网络传输数据。

应用场景：远程监控、大规模设备组网、跨区域通信（如工业物联网、SCADA系统）。

二、Modbus示例源码开放

目前提供了基于Modbus RTU/ASCII/TCP协议的demo示例，可根据具体场景灵活选择。

最新源码下载：https://gitee.com/openLuat/LuatOS/tree/master/module/Air780EPM/demo/modbus

详细示例教程：https://docs.openluat.com/air780epm/luatos/app/driver/modbus/

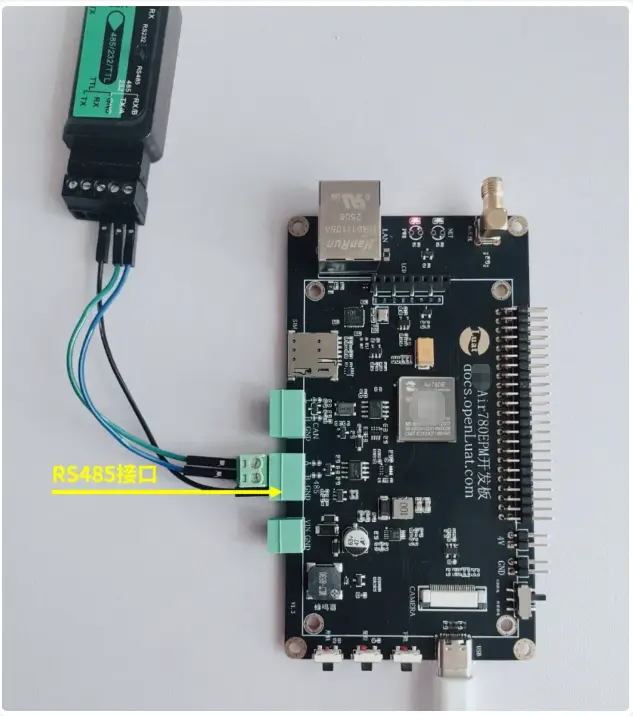

2.1 RTU协议和ASCII协议测试连接方式：

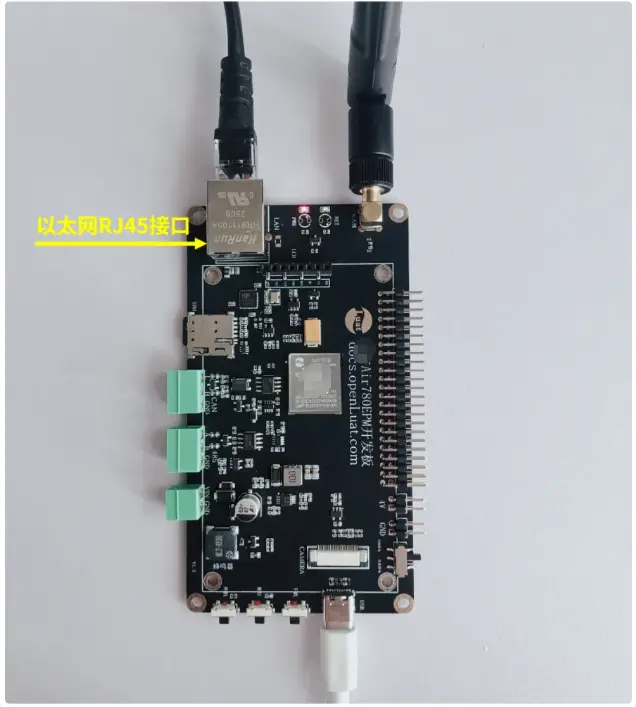

2.2 TCP协议测试连接方式：

2.3 示例代码解析：

篇幅原因，下文仅以RTU协议应用demo文件（master_rtu、slave_rtu）为例，拆解展示代码的功能要点。

   -   master_rtu   -

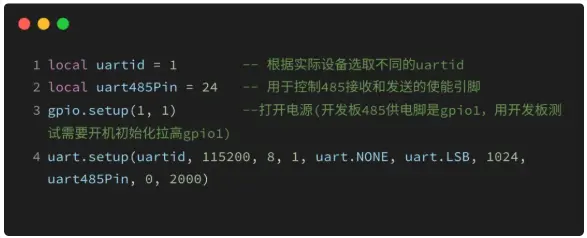

1）初始化通讯串口

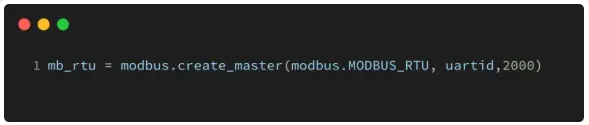

2）Modbus主站创建

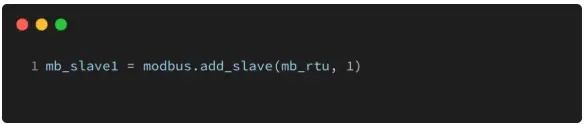

3）添加从站

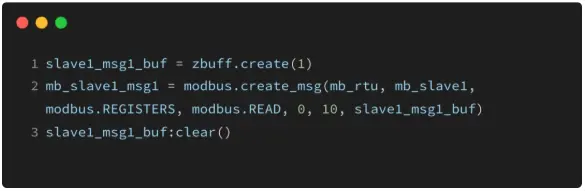

4）创建数据区和通信消息

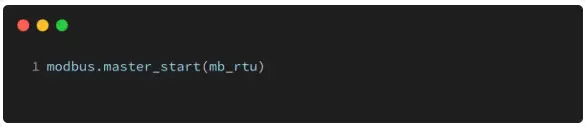

5）启动Modbus设备

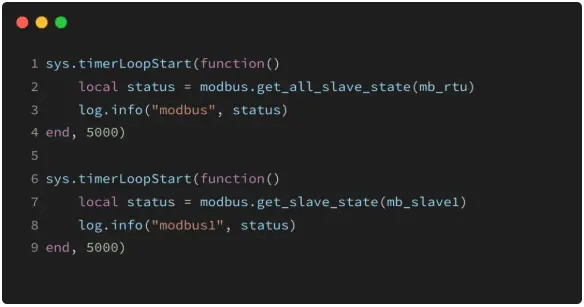

6）定时状态检查

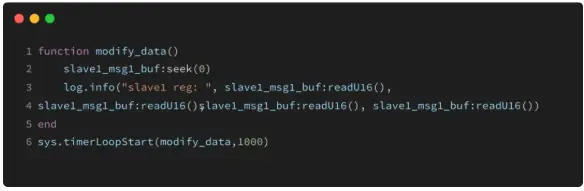

7）数据读取

 -   slave_rtu   -

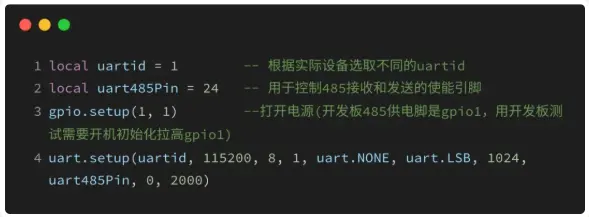

1）初始化设置

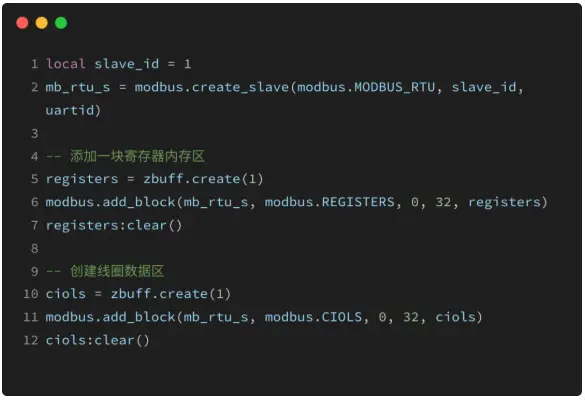

2）Modbus从站创建

创建了一个RTU模式的Modbus从站，添加了两个数据块：保持寄存器区和线圈区。

3）启动Modbus从站

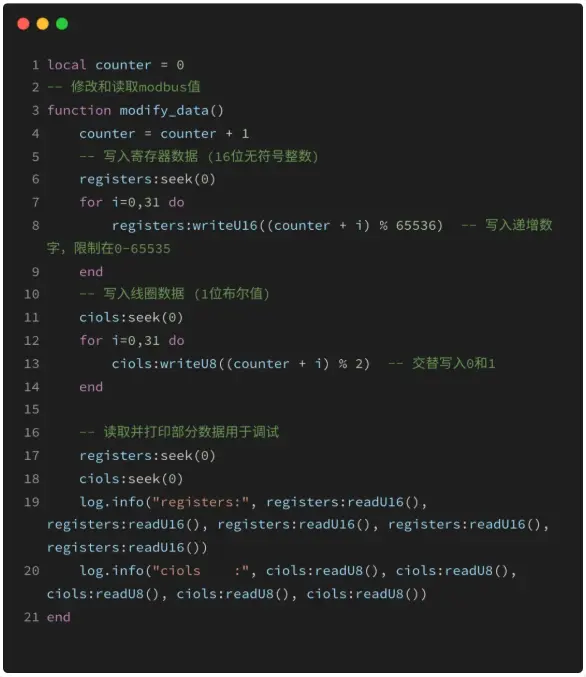

4）数据更新

今天的内容就分享到这里了~
