攻略BTB扩展接口：LCD、Camera、UART、I2C…

今天我将特别分享Air201硬件BTB扩展接口相关内容，其板载BTB 24PIN连接器，可用于扩展连接LCD、Camera、Uart、I2C等外设。

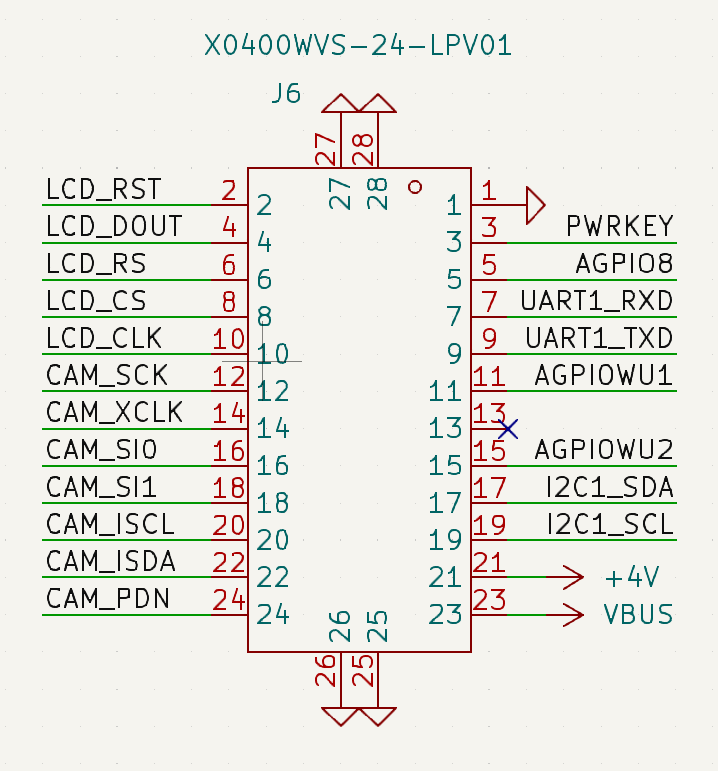

通过BTB连接器，可以扩展使用PWRKEY引脚控制开关机，一路UART1串口接口连接外设，4路模拟IO口，2路带唤醒功能的WAKEUP引脚，一路I2C接口。

同时CAM_SCK、CAM_XCLK、I2C1_SCL、I2C1_SDA与模组的SPI接口复用，支持Flash等SPI外设，另外引出2路电压一路电池电压、一路USB电压。

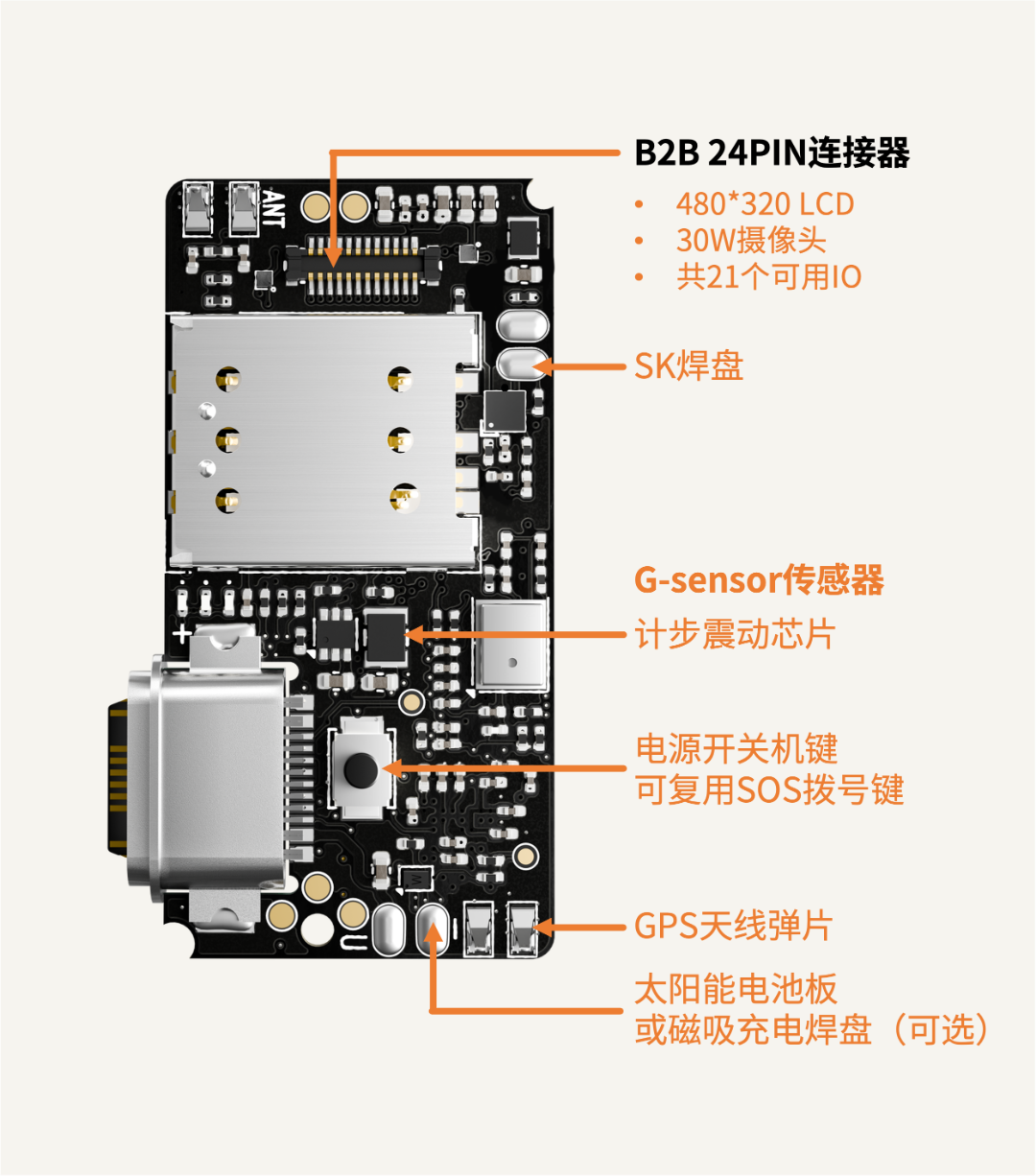

外扩功能框位图：

为方便用户更快上手，进行软件开发和调试，设计制作了Air201_BTB接口的配套扩展板，将所有扩展的IO接了出来，并且挂载了Flash，预留出LCD、Camera的接口。

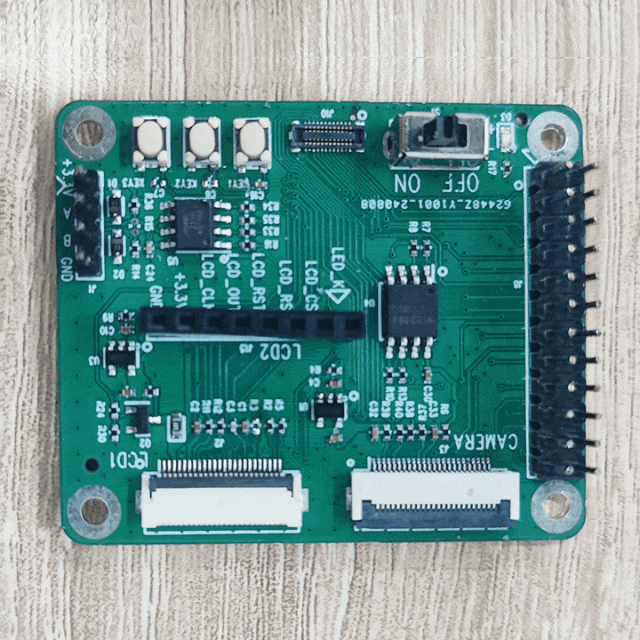

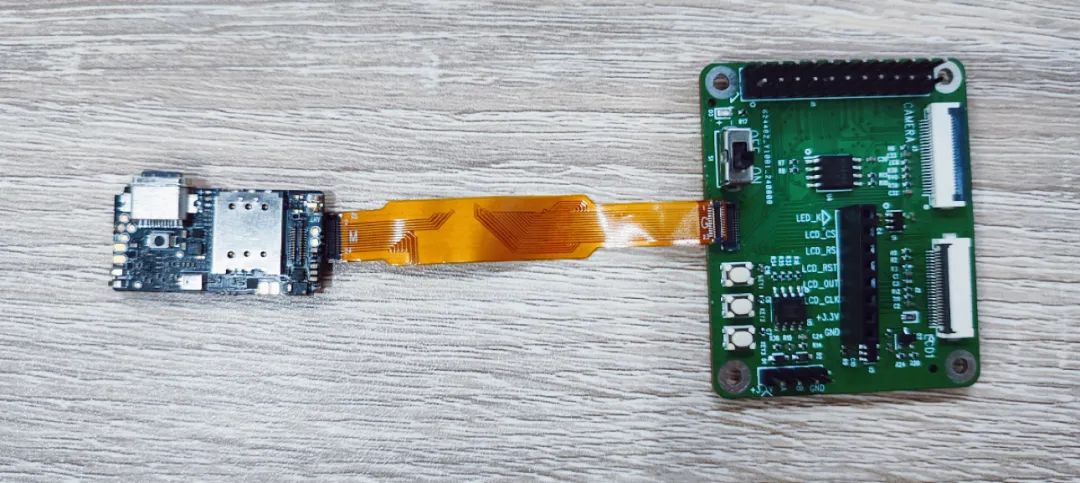

Air201_BTB扩展板：

接下来，我们一起了解主要的BTB扩展接口：

▼  LCD扩展  ▼

---

扩展接口支持一路LCD专用SPI接口，用于驱动SPI LCD屏幕，不能作为通用SPI使用。

主要特性：

1. 最大支持480*320分辨率，30帧；

2. 仅支持SPI接口LCD屏幕。

管脚定义：

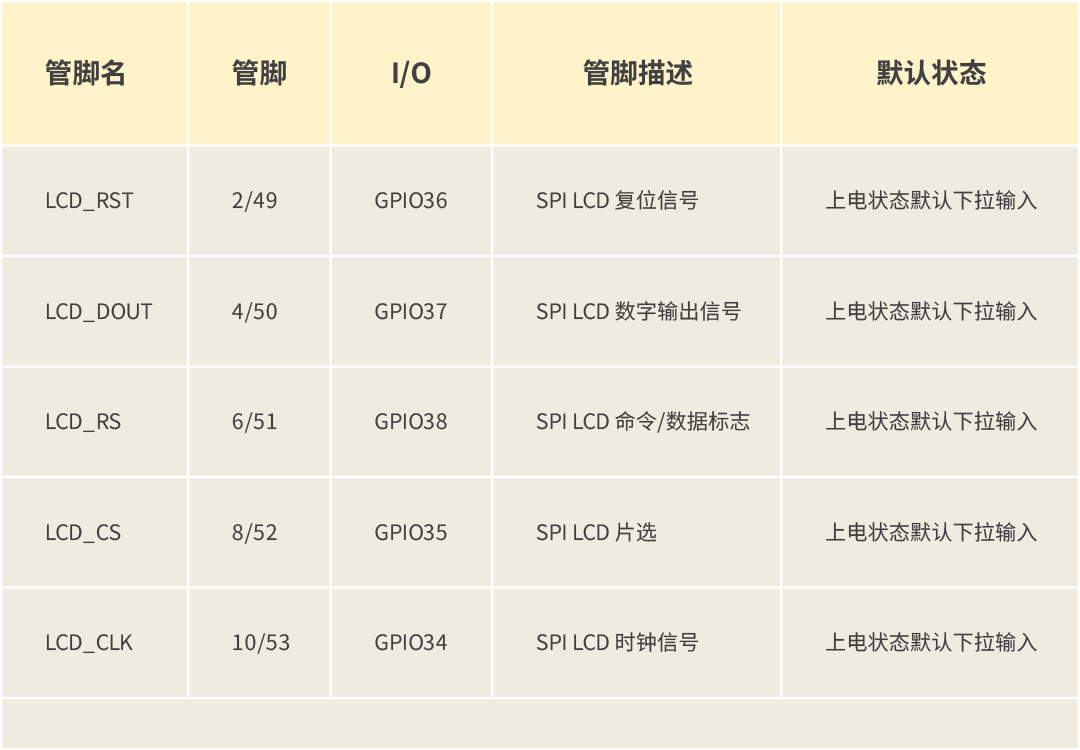

注：表格管脚列"/"后面的管脚号是指模组对应的PIN脚。

可用的供电脚
