作者：来自 Elastic Teresa Alvarez Soler

了解如何在 Kibana 8.18+ 中使用变量控件来筛选单个可视化、调整时间间隔，并按不同字段进行分组。

用一个解决方案来观察、保护并搜索你的数据。从应用监控到威胁检测，Kibana 是你在关键用例中的多功能平台。立即开始免费的 14 天试用。

我们很高兴与你分享，从 8.18 版本开始以及所有 9.x 系列，变量控件现在已经在 Kibana 仪表板中可用！这个功能一直是仪表板用户最常请求的新增功能之一 —— 现在它终于来了 🎉 在过去的几个月里，我们持续扩展并优化变量控件，现在正是为它们推出专门博客文章的最佳时机。

什么是变量控件？

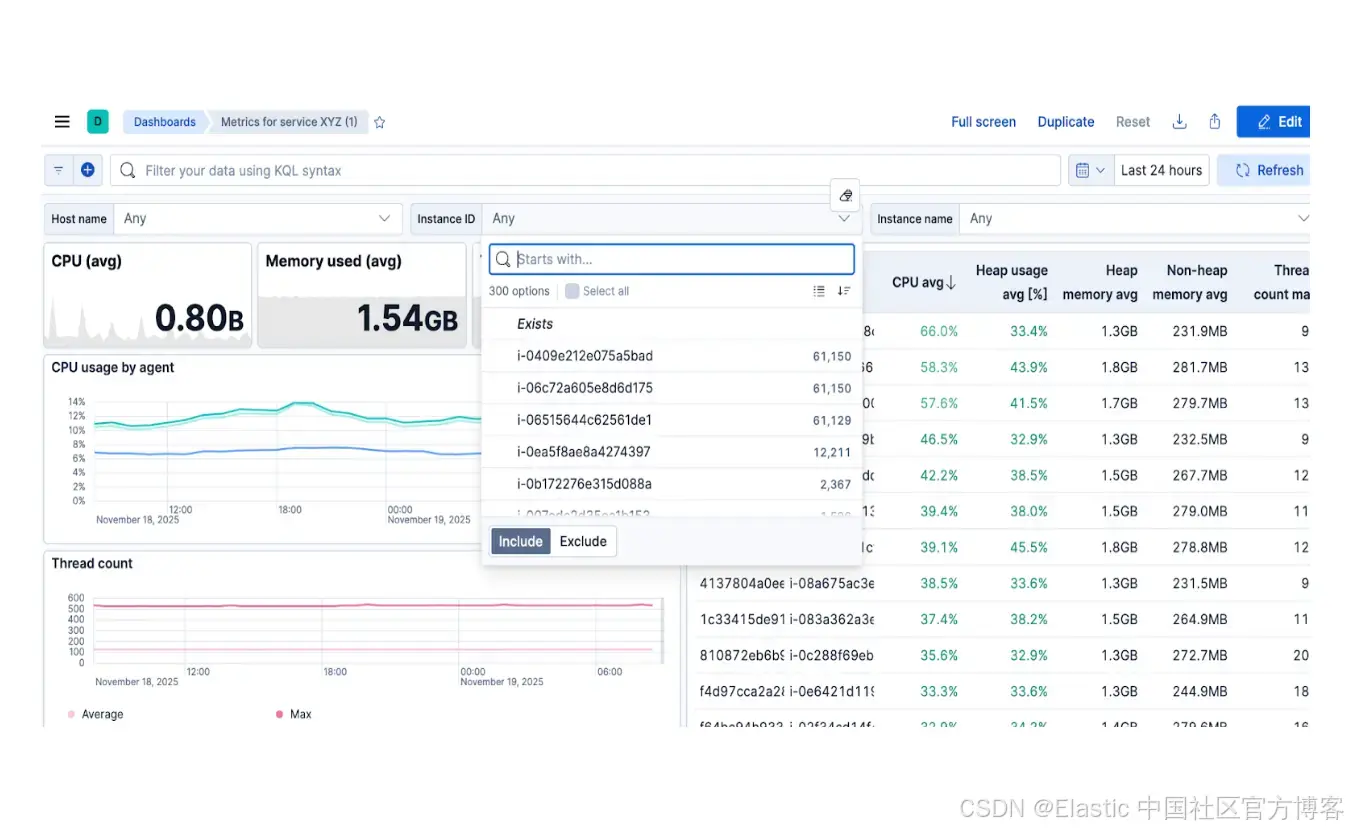

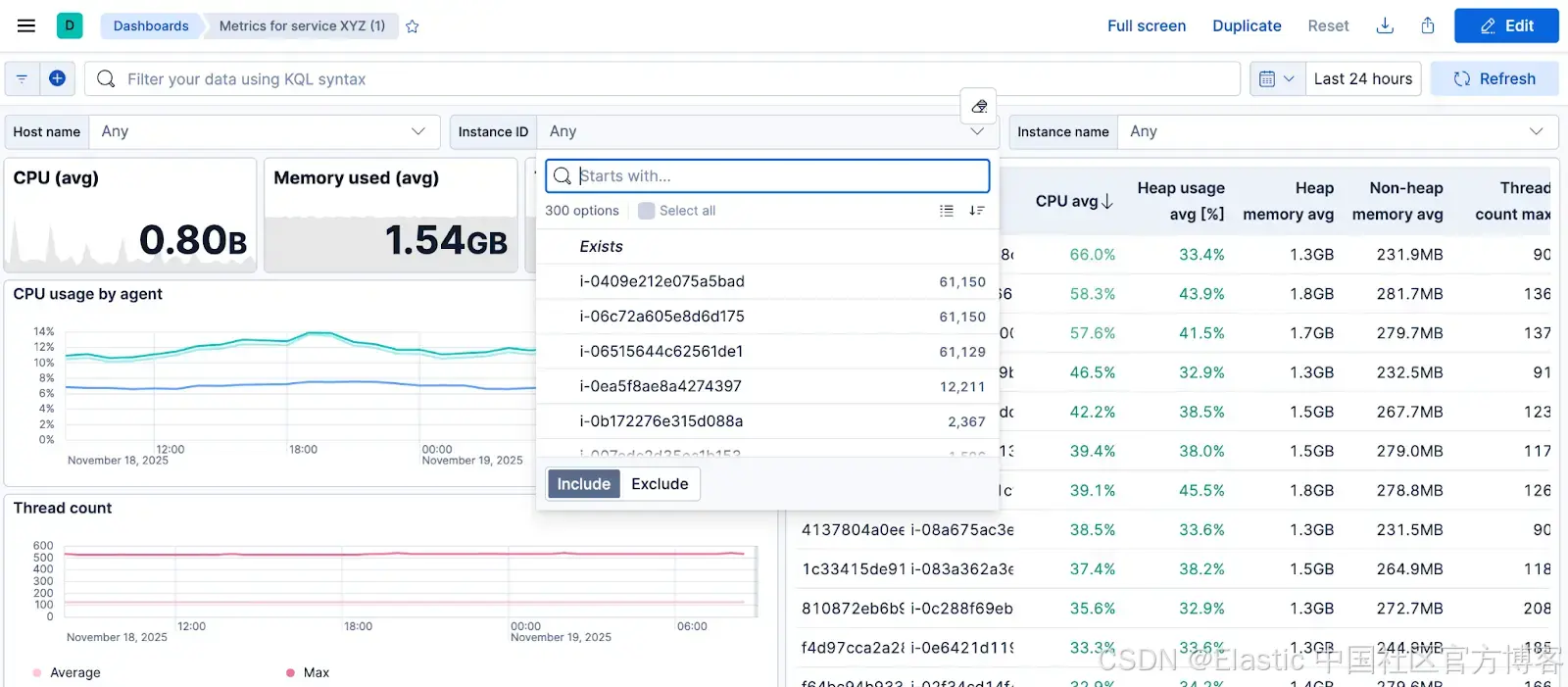

如果你之前使用过 Kibana 仪表板，你大概已经熟悉经典的仪表板控件 —— 那些方便的下拉菜单，会从你的数据中显示值，让你只需点几下就能完成筛选。

变量控件表面上看起来很相似，但它们有一个巧妙的变化：它们不会自动筛选仪表板上的每个面板，而是可以直接插入到单个可视化内部的 ES|QL 查询中。

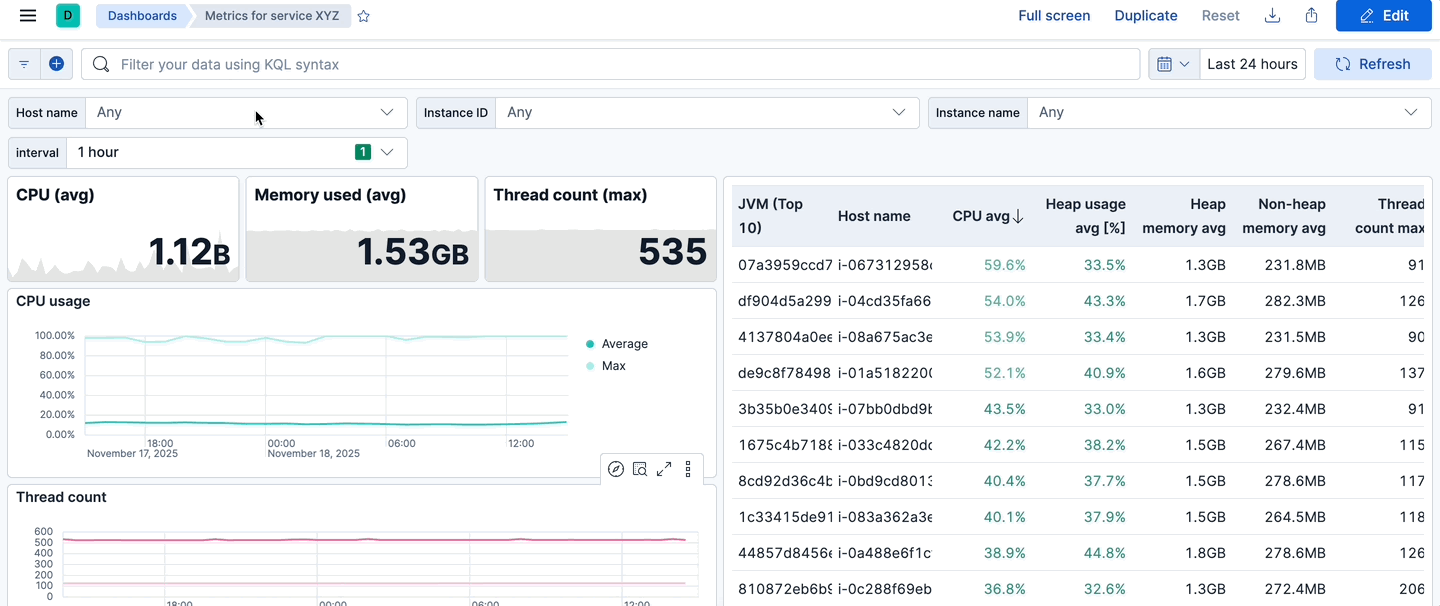

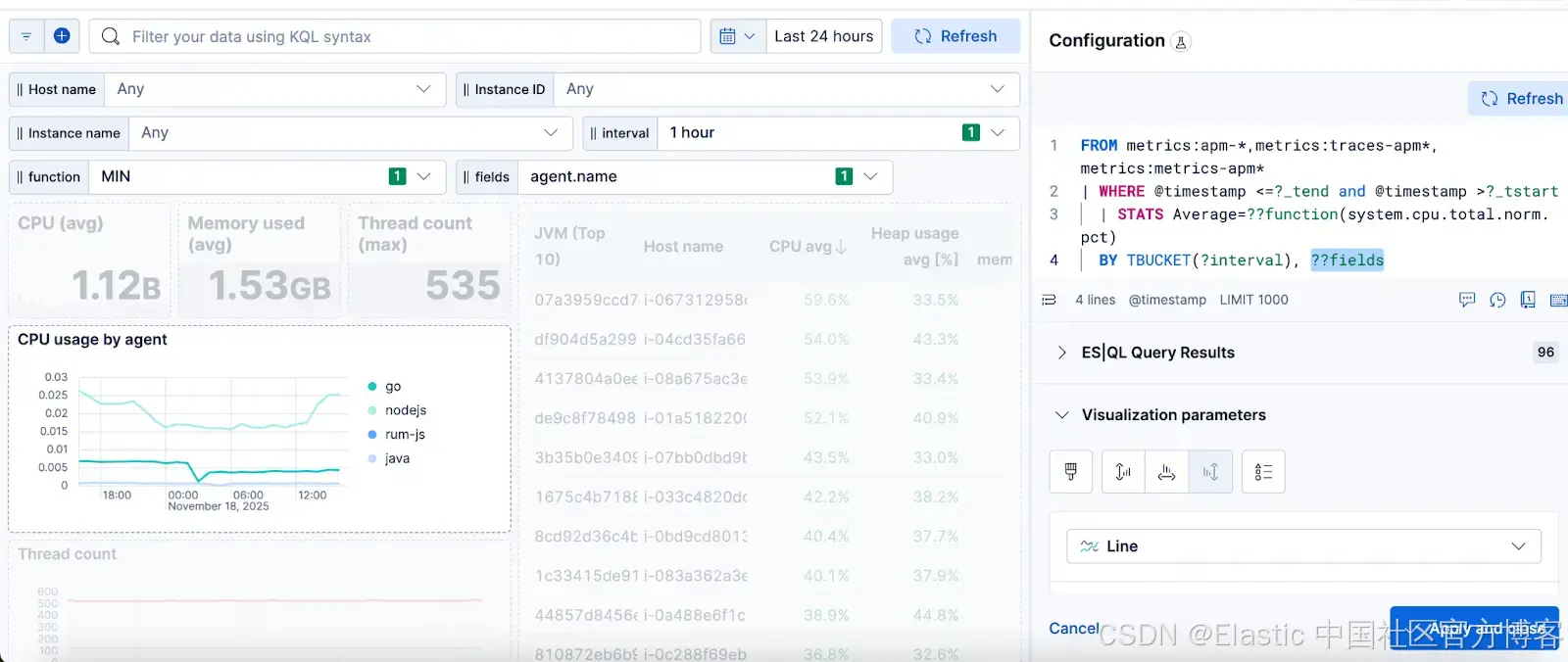

这意味着你可以决定每个控件作用在哪里。更棒的是，你可以用它们做各种创意操作 —— 比如微调时间间隔、切换拆分字段，或即时改变可视化参数。基本上，它们让你的仪表板拥有真正的交互体验，让你更快、更轻松地获得洞察。

变量控件的使用场景

好吧，变量控件听起来很有用 —— 但你实际上能用它们做什么？下面是一些它们如何提升仪表板的例子：

筛选选定的可视化

想只筛选某些可视化，而让其他保持不变？变量控件正好能做到这一点。选择你希望响应的面板，并把它们接入可视化背后的 ES|QL 查询中即可。

选择不同的时间间隔

让你的用户能够在 “5 minutes”、“1 hour”、“1 day” 或任何合理的时间桶之间切换。构建一个带有预定义间隔的变量控件，并将它连接到你的时间序列查询中。

更改函数

不需要为每个操作创建多个图表，让仪表板用户自己选择想查看 max、avg、不同百分位数或其他任意聚合器即可。

你要如何创建它们？

创建变量控件最简单（也可能是最令人愉悦）的方式，就是直接在可视化中的 ES|QL 查询编辑器里完成。只需开始输入你的查询，使用自动完成菜单，Kibana 就会贴心地为你搭好控件的框架。

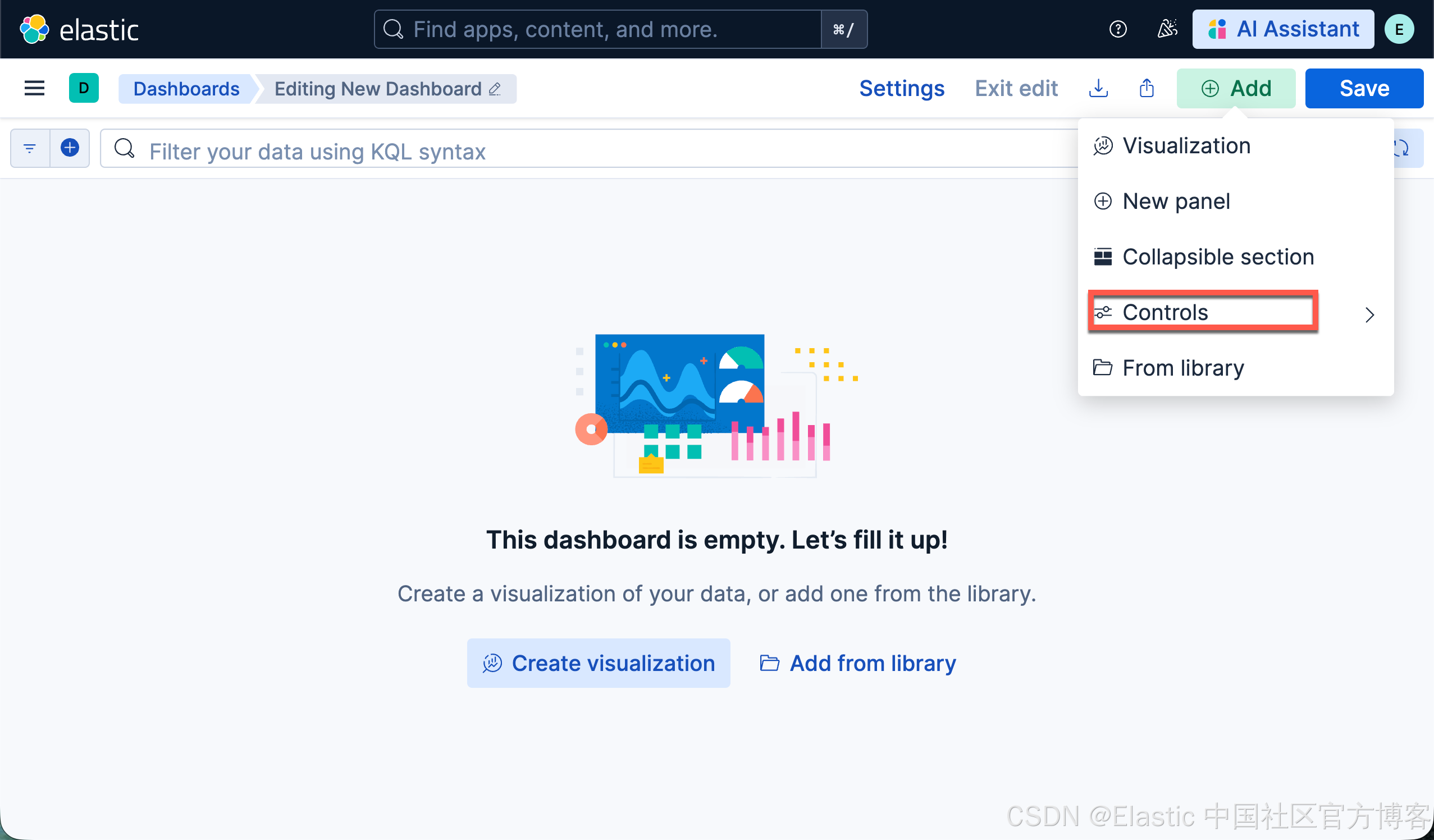

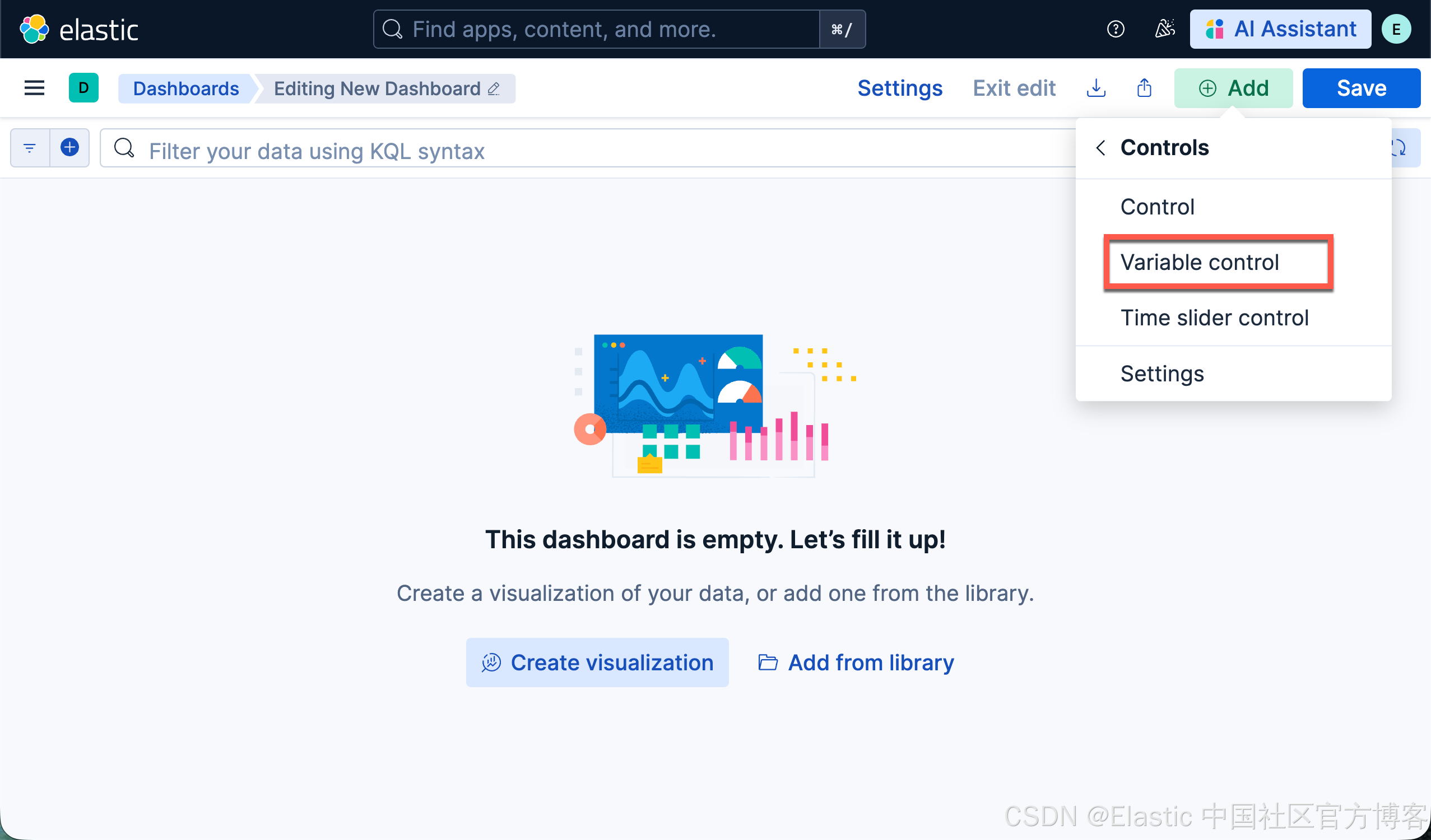

但如果你更喜欢从变量本身开始，你也可以前往：Add panel → Controls → Variable control，然后在创建控件后把变量添加到你的可视化中。

示例 1：带多值选择的筛选控件

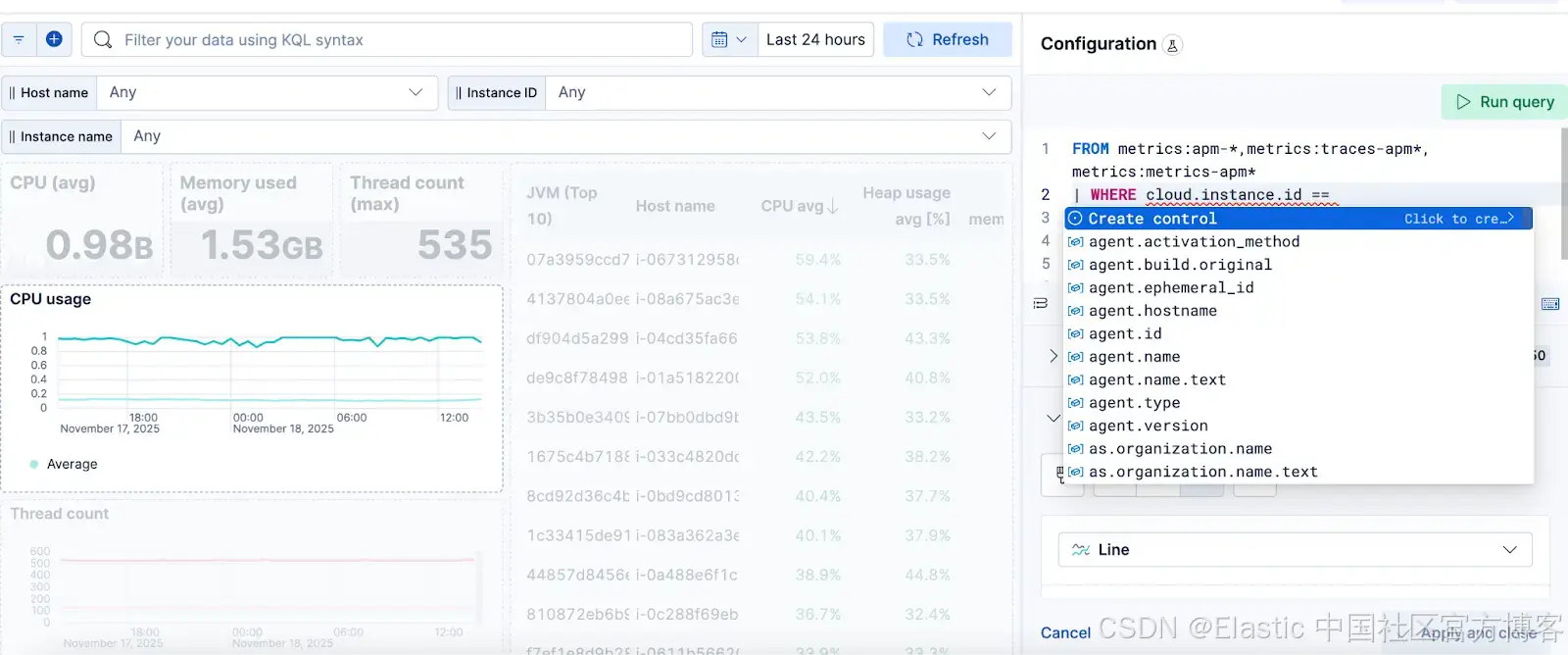

1）选择一个由 ES|QL 查询驱动的可视化，并在 WHERE 子句里点击 “Create control”

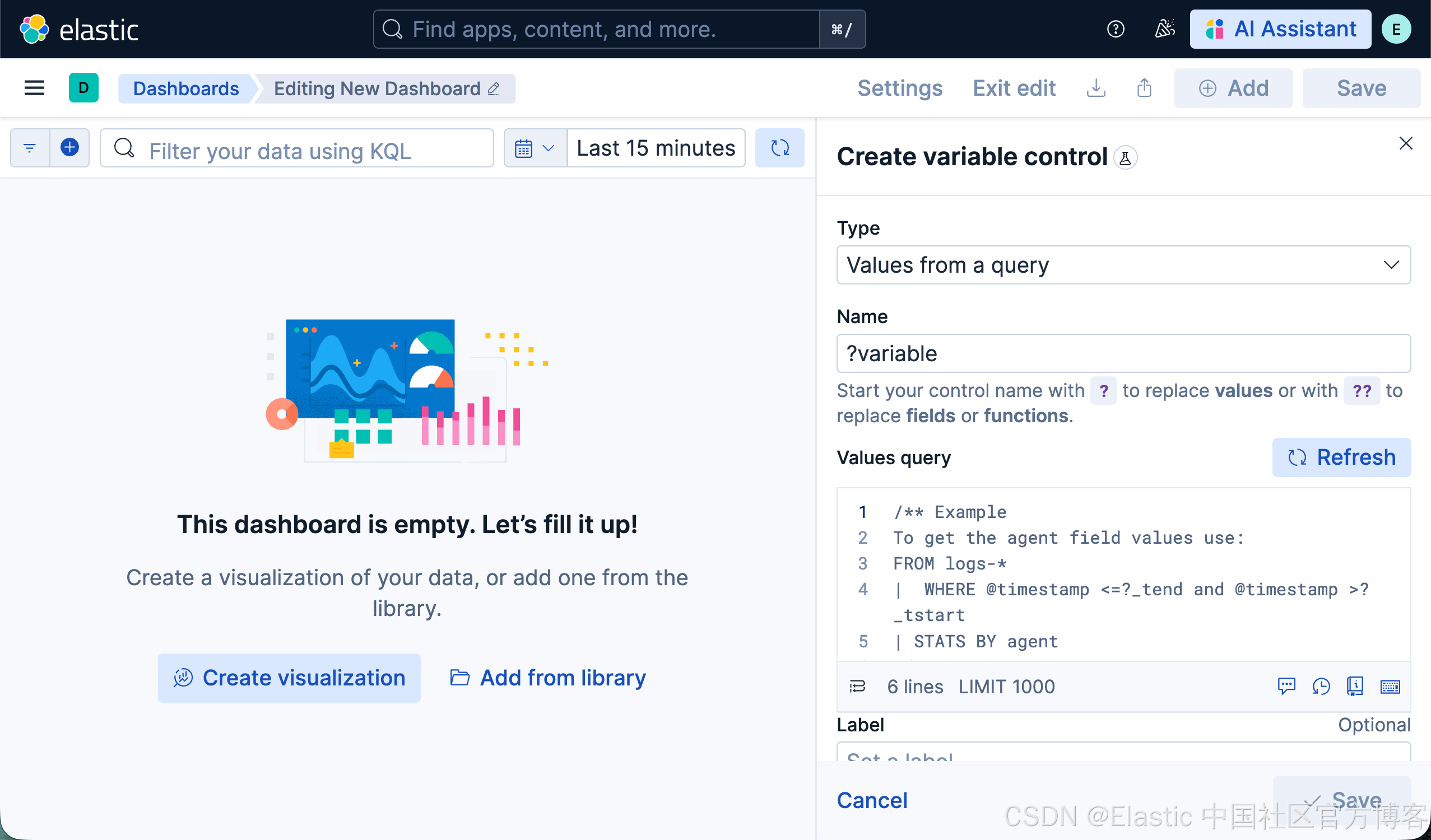

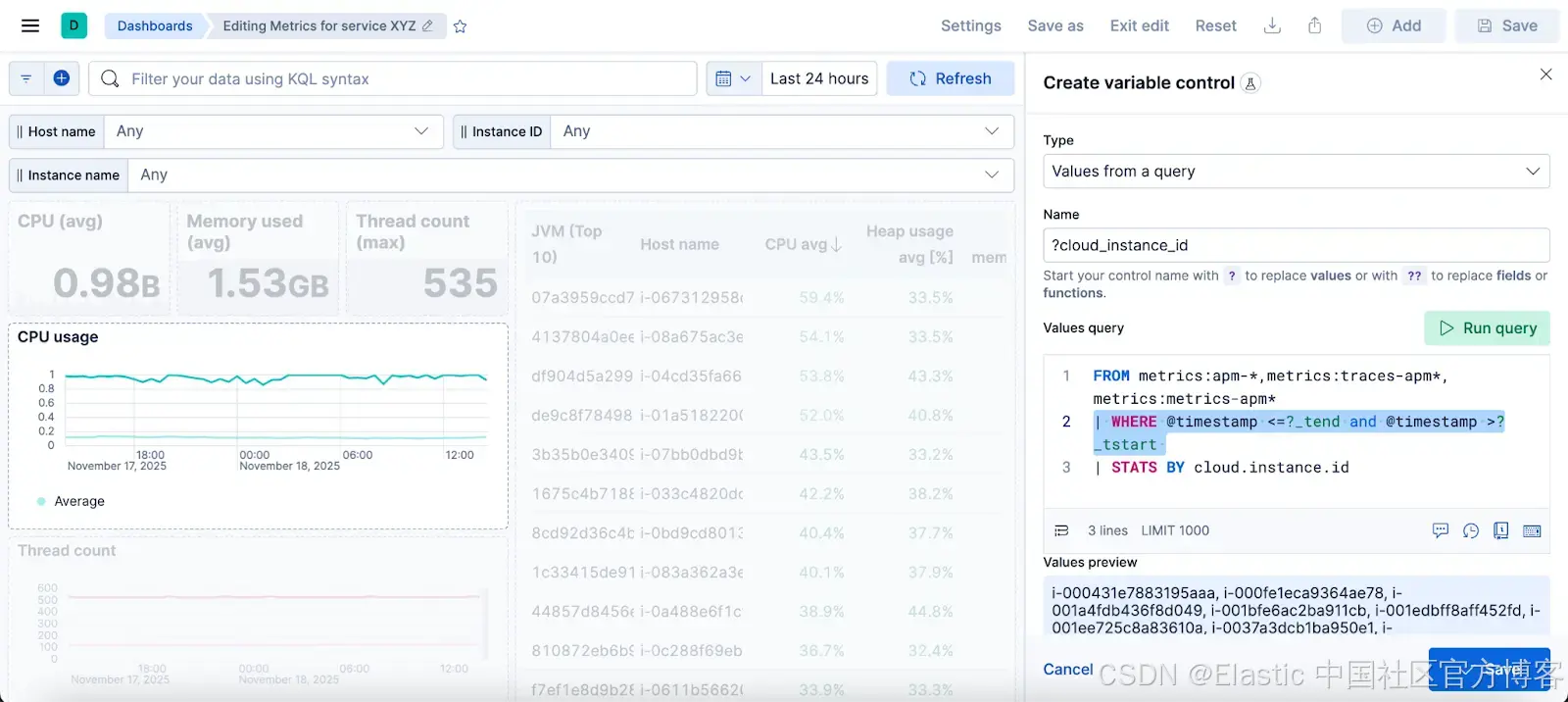

2）你会自动被重定向到变量创建窗口，其中会为你选中 “Values from a query” 类型，并且变量名已经被预先填好。记住，控制项的名字必须以 “?...” 开头，才能在可视化查询中正常工作。

你通常需要像下面这样的查询，从字段中获取值，并根据仪表板中选择的时间范围更新这些值。

FROM <datasource_name>
| WHERE @timestamp <=?_tend and @timestamp >?_tstart
| STATS BY <field_name>

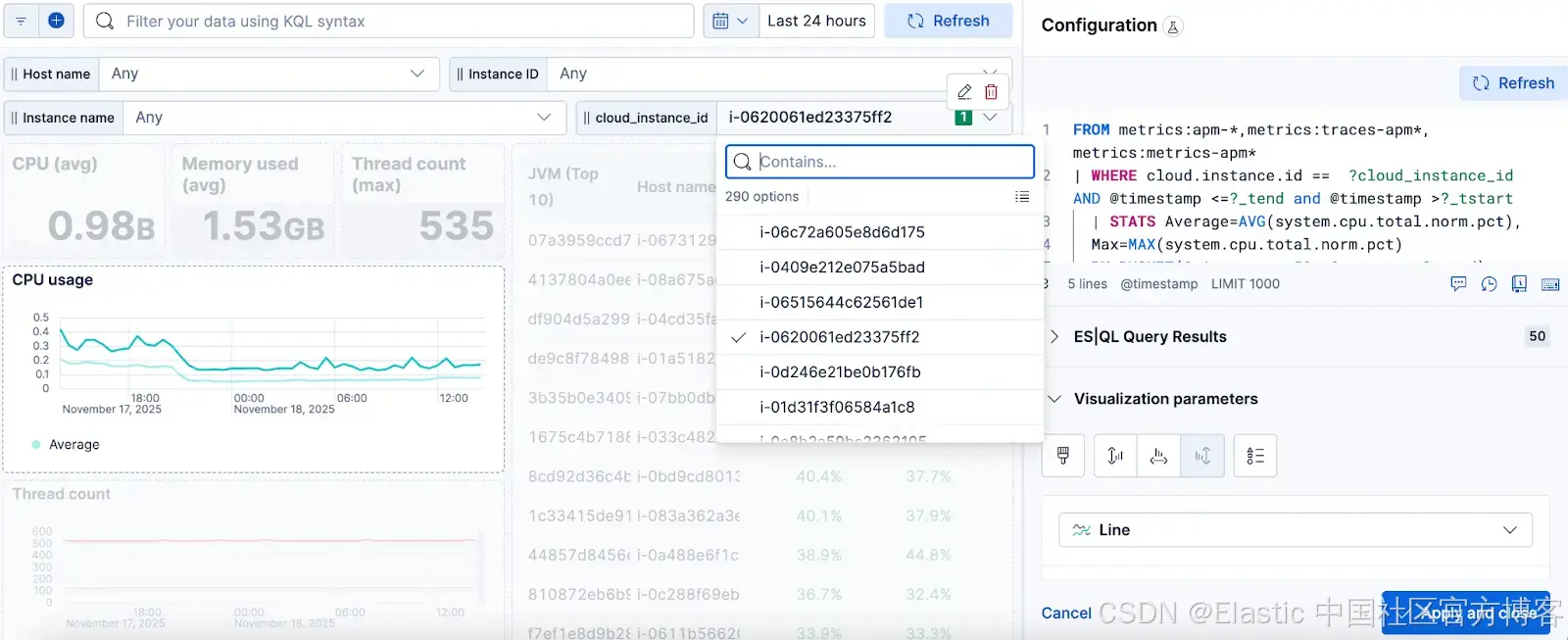

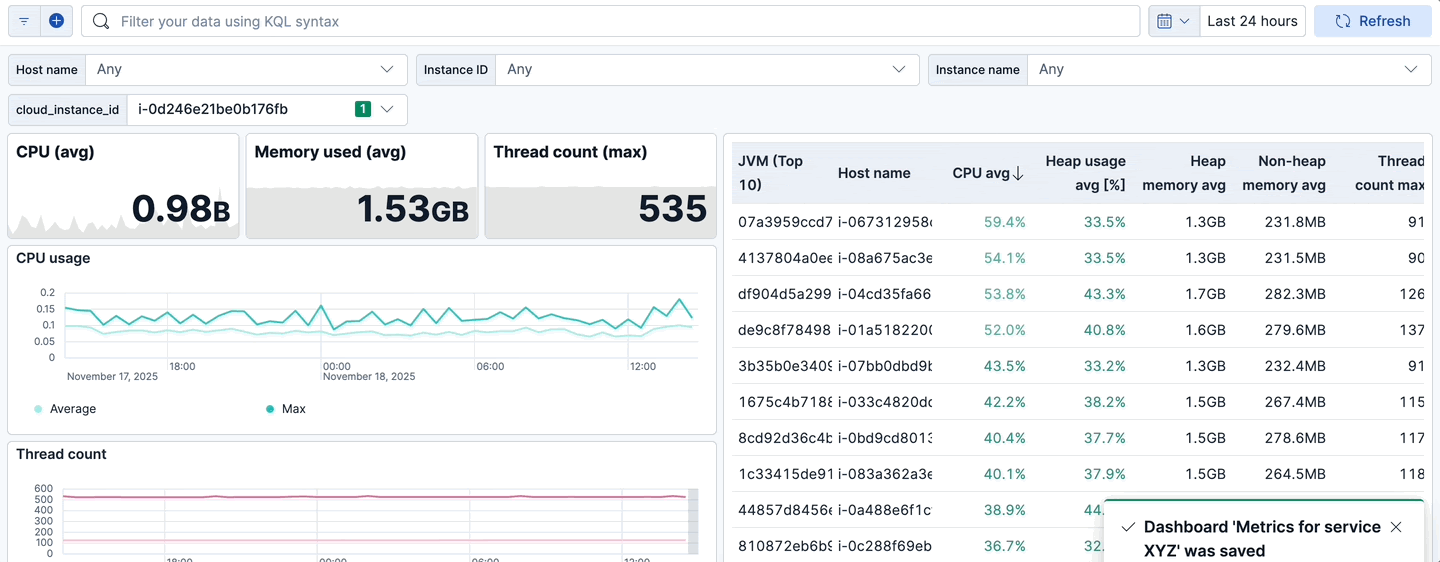

3）保存控制项后，你会看到它出现在仪表板的顶部，同时你的可视化查询会被更新为使用该变量控制项的名字。

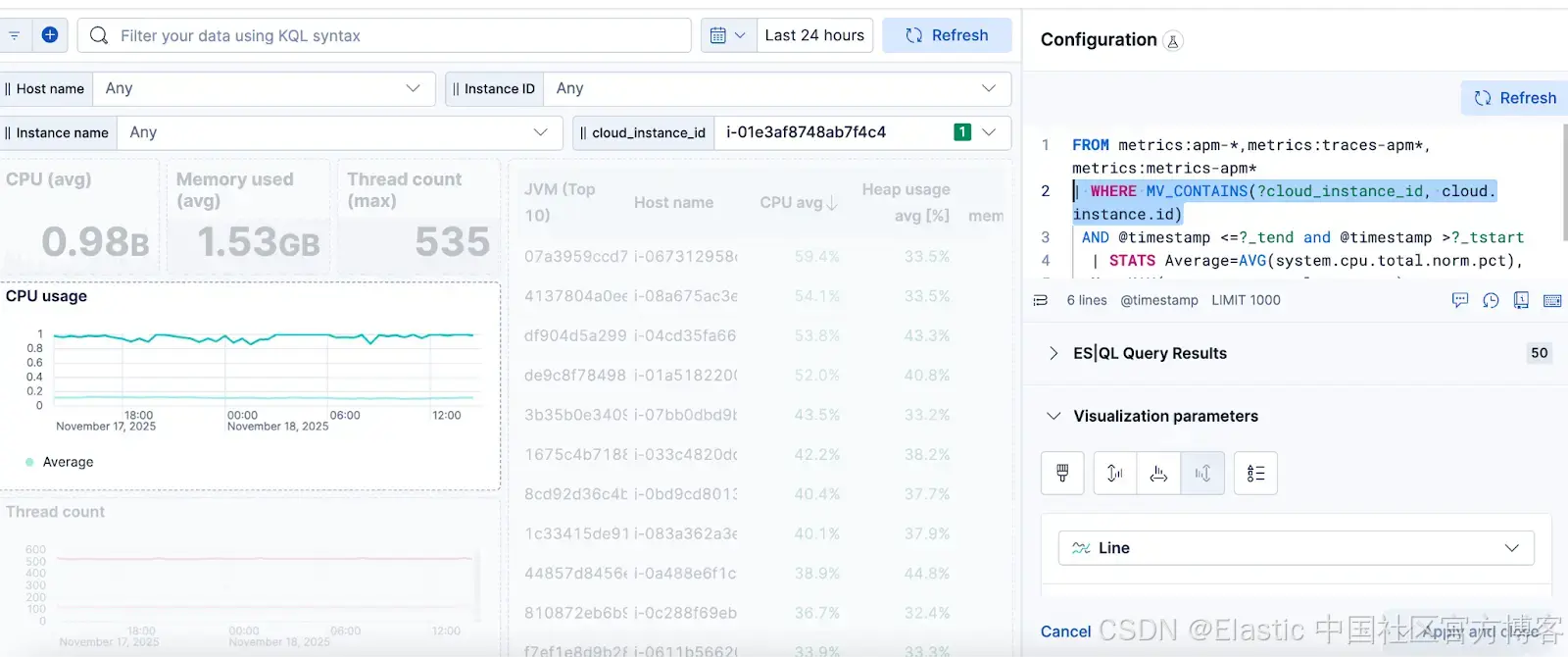

4）如果你想为控制项添加多值选择，需要在查询中使用 MV_CONTAINS 函数，并在第 2 步创建控制项时选择 “Allow multiple selections”（从 9.3 版本开始可用）。

示例 2：时间间隔控制

如果你在构建时间序列，可以轻松为你的日期直方图间隔添加变量控制：

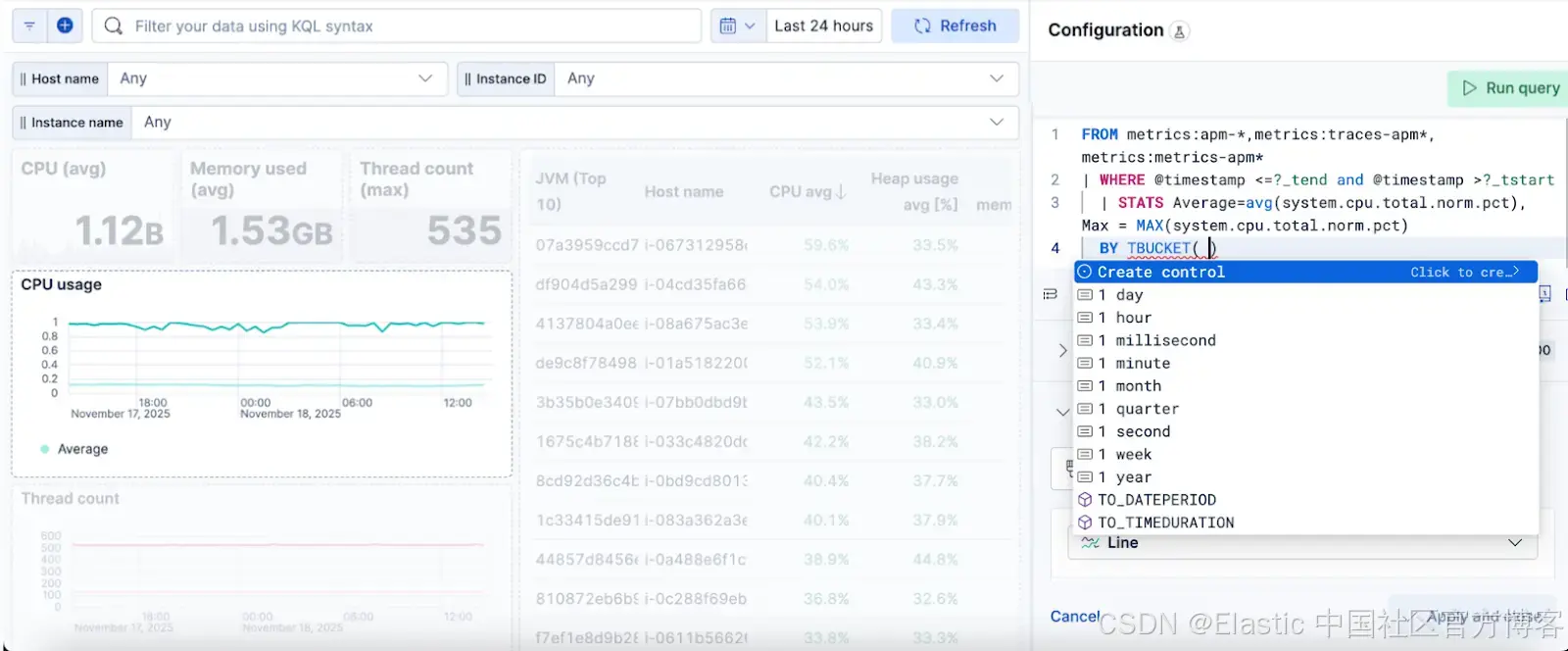

1）在为时间序列编写 ES|QL 查询时，点击 “Create control”。在为间隔创建变量时，最好使用 TBUCKET 而不是 BUCKET，这样可以接受更易读的间隔，如 “1 hour”、“1 day”等。TBUCKET 很快还会提供一个自动选项，以便根据时间范围自动调整。

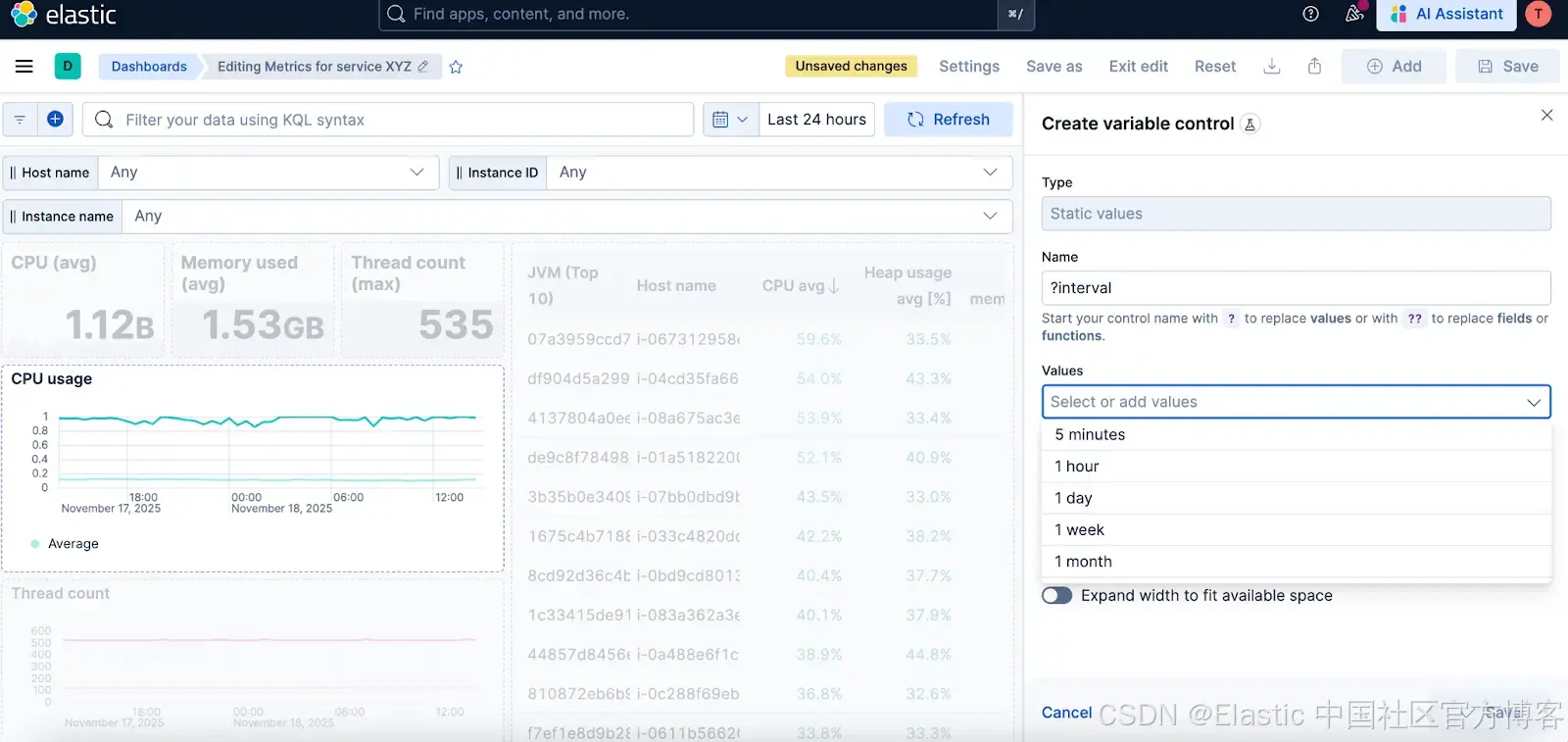

2）定义间隔，用于填充下拉菜单中的选项。

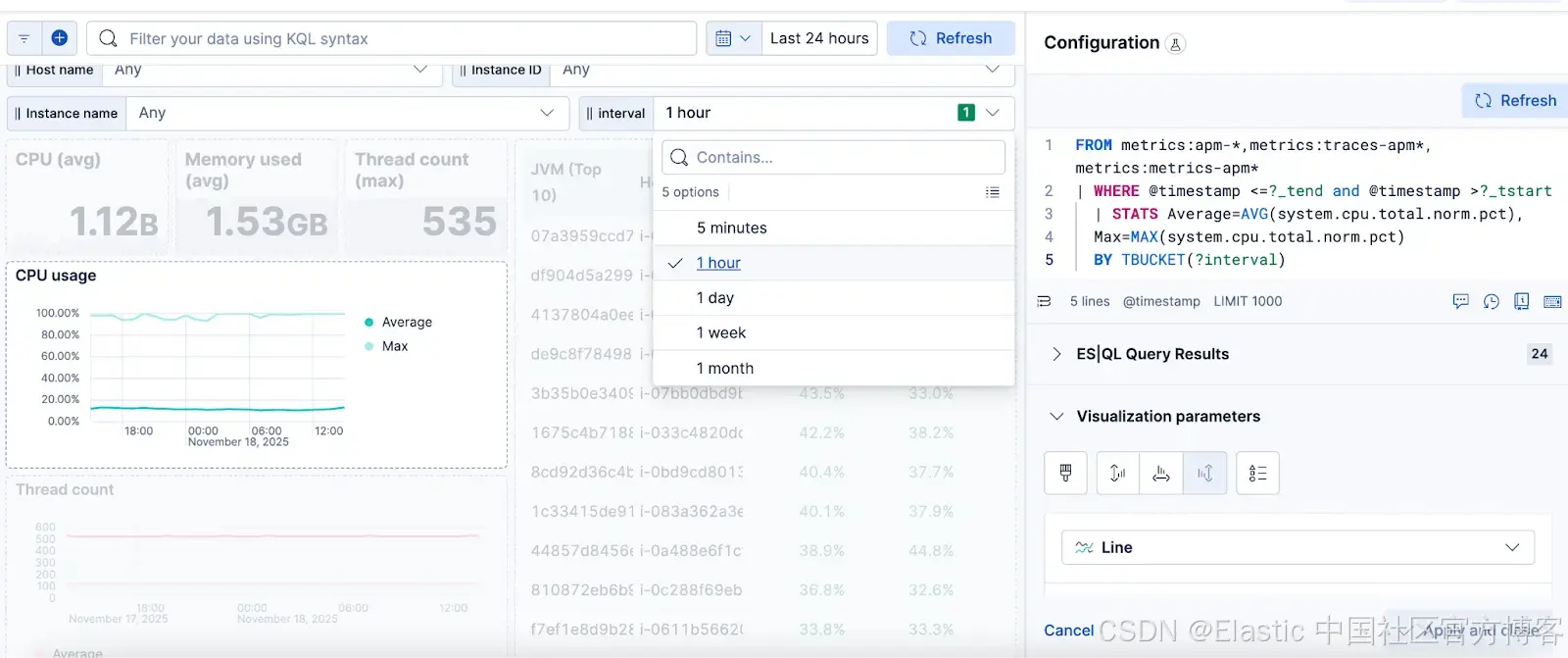

3）在下拉菜单中选择不同的间隔，观察你的可视化是如何变化的。

示例 3：函数变量

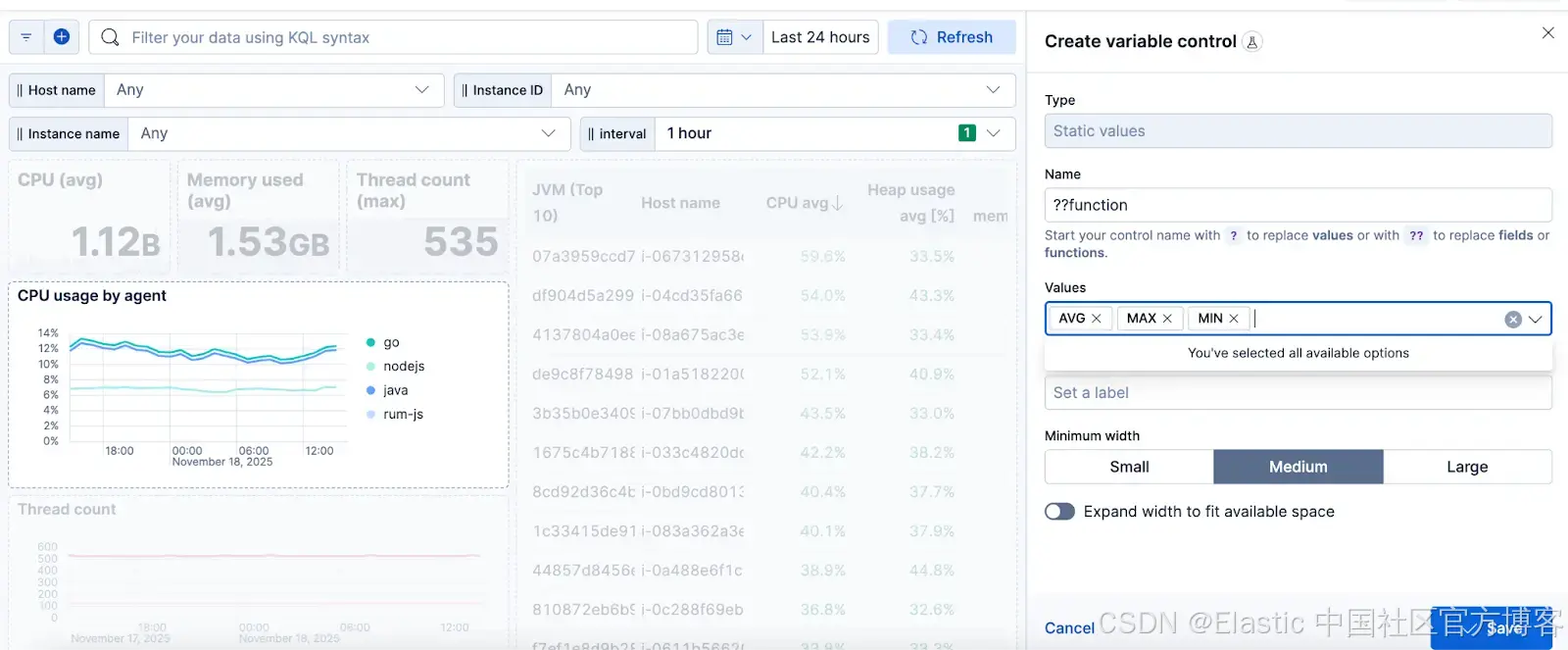

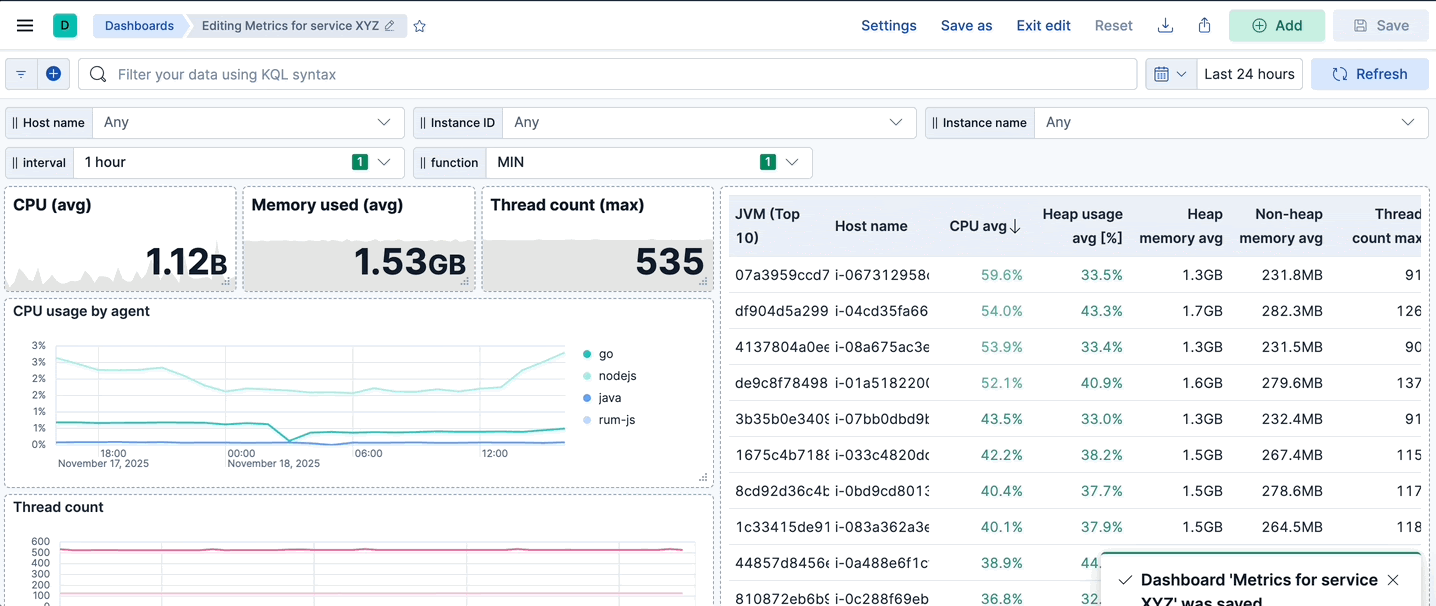

1）使用 “Static values” 类型的控制项创建变量，并将函数名称添加到下拉菜单的值中。重要的是，变量名必须以 “??...” 开头，以便替换函数。

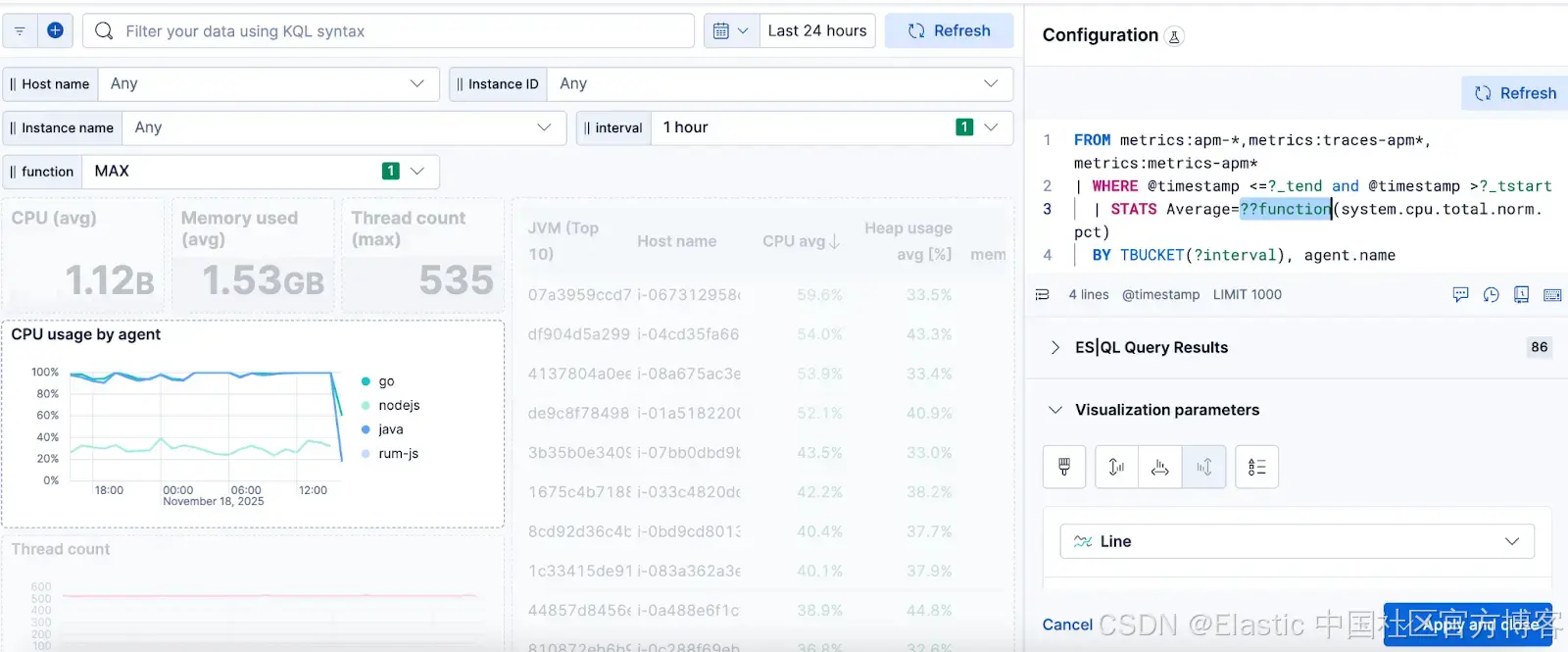

2）在你的 ES|QL 查询中包含该变量名。

示例 4：字段变量

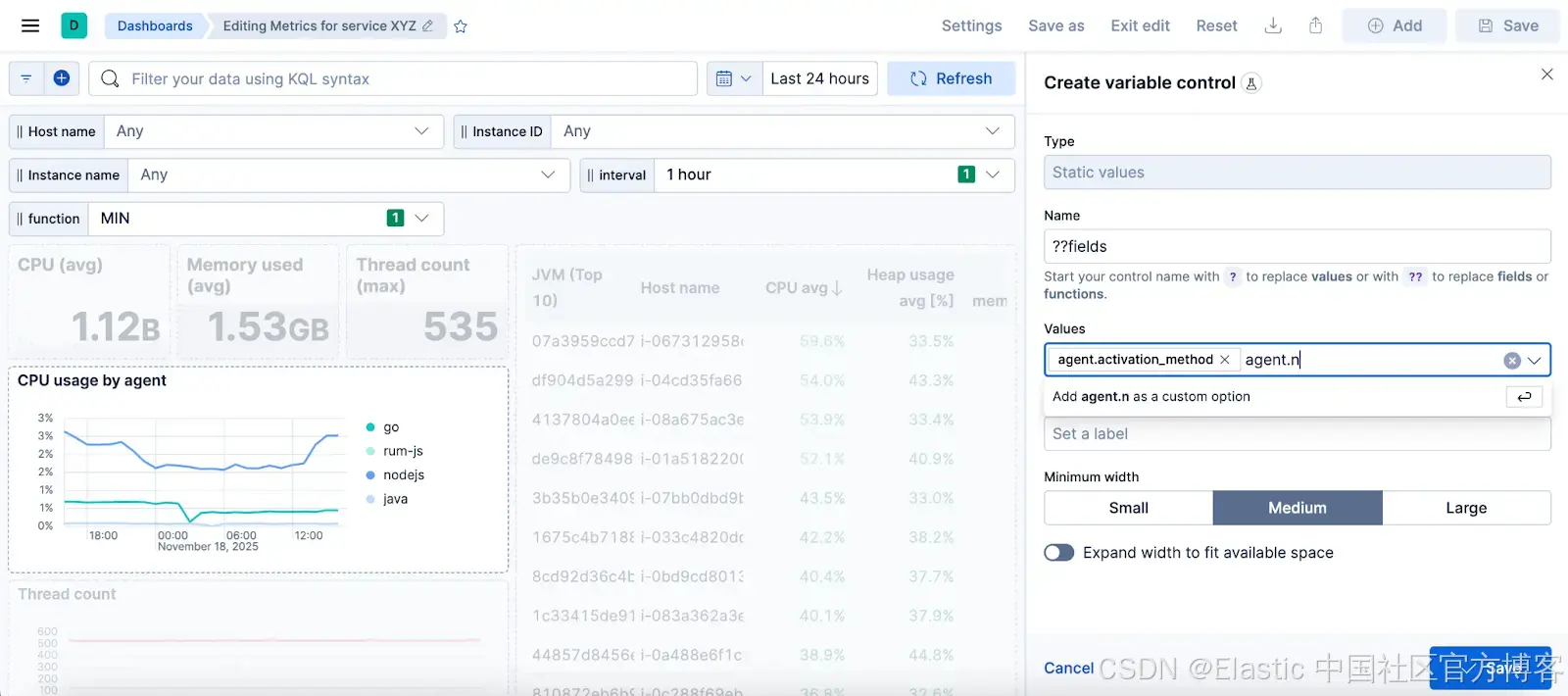

1）你可以使用 “Static values” 类型的控制项，并写下你想要的字段名称。重要的是，变量名必须以 “??...” 开头，才能在字段中生效。

2）在可视化查询中，在需要的地方引用该变量。

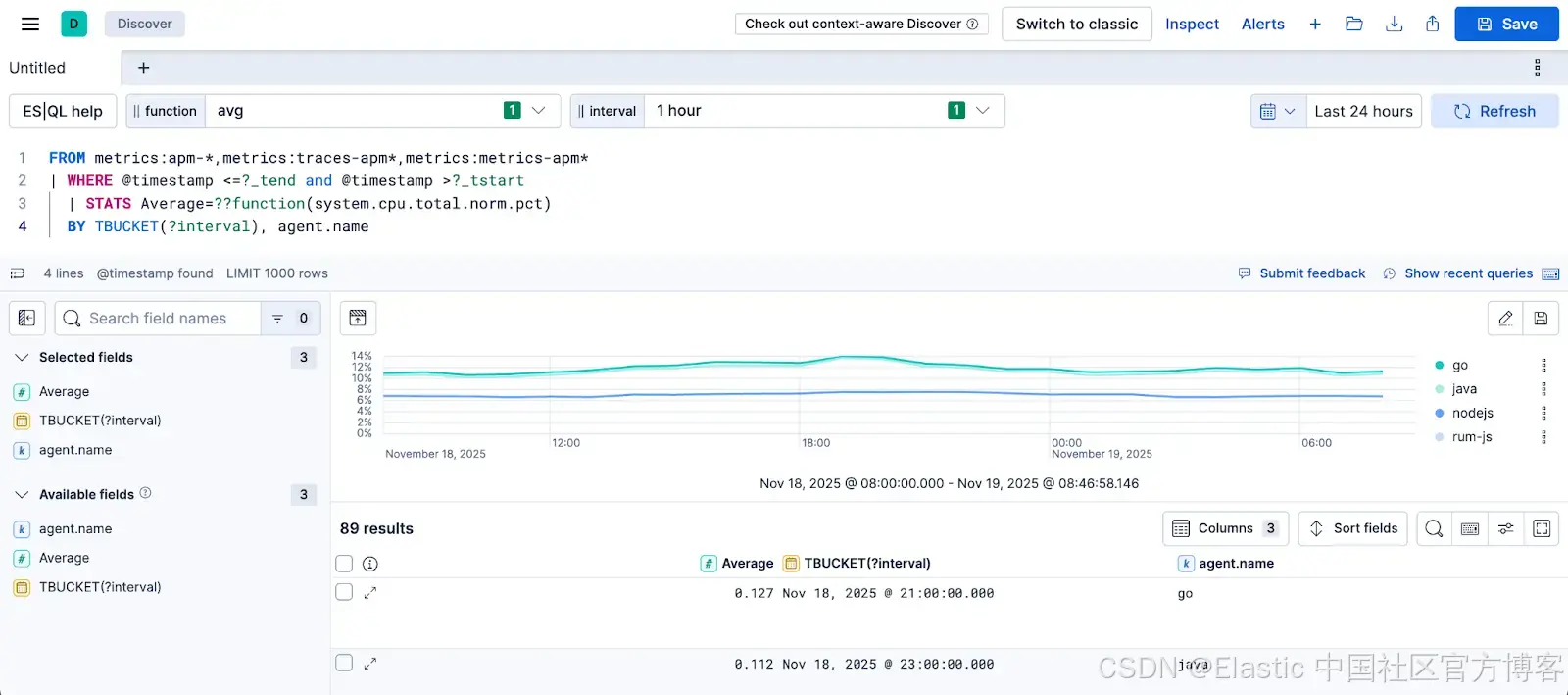

Discover 中的变量控制

变量控制不仅是仪表板的功能 —— 它们在 Discover 的 ES|QL 编辑器中也可用。你可以在 Discover 中创建控制项，以实现更快速的数据探索体验，并将它们带到仪表板，反之亦然。

技术细节

到现在，你可能已经注意到变量控制有一些规则——比如它们可以引用查询的哪些部分，以及你需要使用的命名前缀（“?...” 用于值，“??...” 用于字段或函数）。这是因为变量不仅仅是在客户端进行的简单字符串替换。它们实际上是查询语言中的一等公民（在 ES|QL 中称为参数）。

这种设计带来了几个重要优势。首先，Kibana 可以理解每个变量的上下文，从而为你自动生成并预填其配置。它也更安全：由于语言严格验证变量输入，它可以防止恶意注入，并在发现异常时优雅地报错。此外，通过将复杂的验证和错误处理移到服务器端而非客户端，还能提升性能和稳定性。关于性能的提示，最佳实践是构建包含快速查询的变量，因为它们会在仪表板加载前运行，慢查询可能会影响整个仪表板的性能。

当然，这种架构目前也有一些限制。变量尚不支持用于过滤的 “Any” 选项，也不能与某些操作符一起使用，如 LIKE 或 FROM（用于切换数据源）。好消息是？我们正在积极开发这些功能。
