【数据库】E-R图相关知识、绘制方法及工具推荐

一、知识

1、介绍

E-R图也称实体-联系图(Entity Relationship Diagram)，提供了表示实体、属性和联系的方法，用来描述现实世界的概念模型。

2、组成

(1)实体(Entity)-矩形标识

(2)属性(Attribute)-椭圆表示

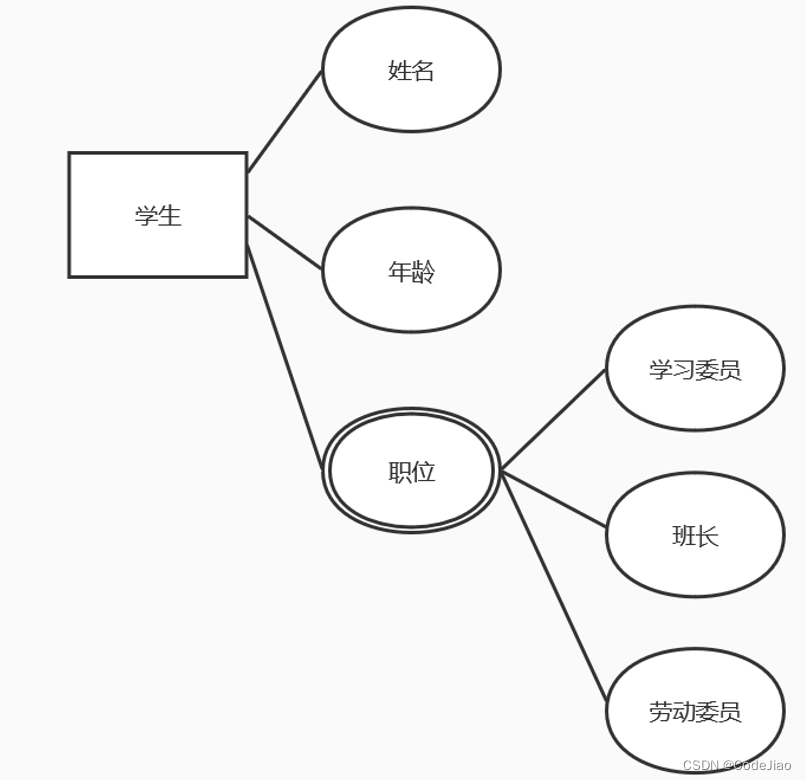

多值属性使用双椭圆

(3)联系(Relationship)-实体内部或实体之间的联系

一对一联系(1 : 1)

一对多联系(1 : n)

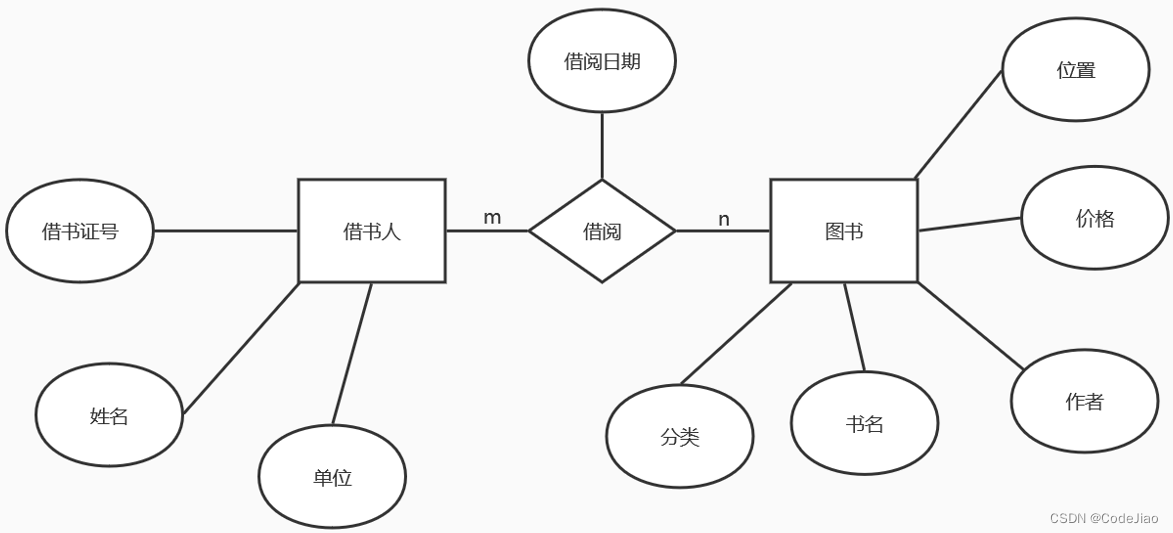

多对多联系(m : n)：联系会有联系的属性，单独组成一张表

二、工具推荐

1、processon

可以导出pdf，文件数有限制

公司可以自己搭，可以多平台登录

https://www.processon.com/

2、亿图图示EDraw

收费、需要破解

导出格式多，如html

链接：https://pan.baidu.com/s/1JbzVj5-OQmhVmshSARz76g?pwd=ow4z
提取码：ow4z

3、XMind

保存格式限定
