STC32G144K246
3.3V, I/O 对外输出速度，45MHz ~ 53MHz
45MHz ~ 53MHz, 打开大电流和快速模式，3.3V输出45M没问题
测试芯片：STC32G144K246
使用HPLL输出的108MHz作为系统时钟，P5.4口2分频输出系统时钟
P5.4设置为推挽输出模式，外部无上拉电阻和LED

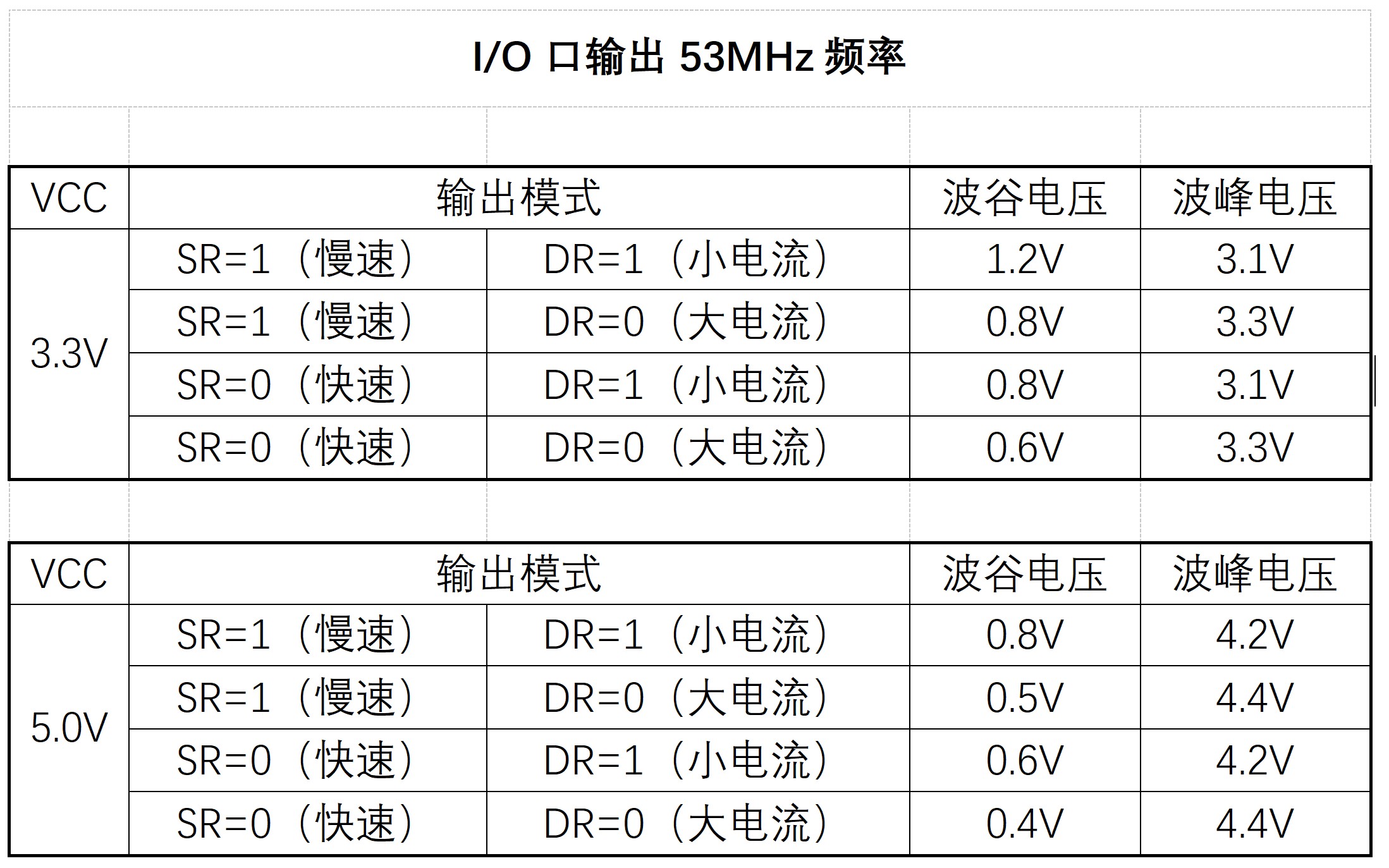

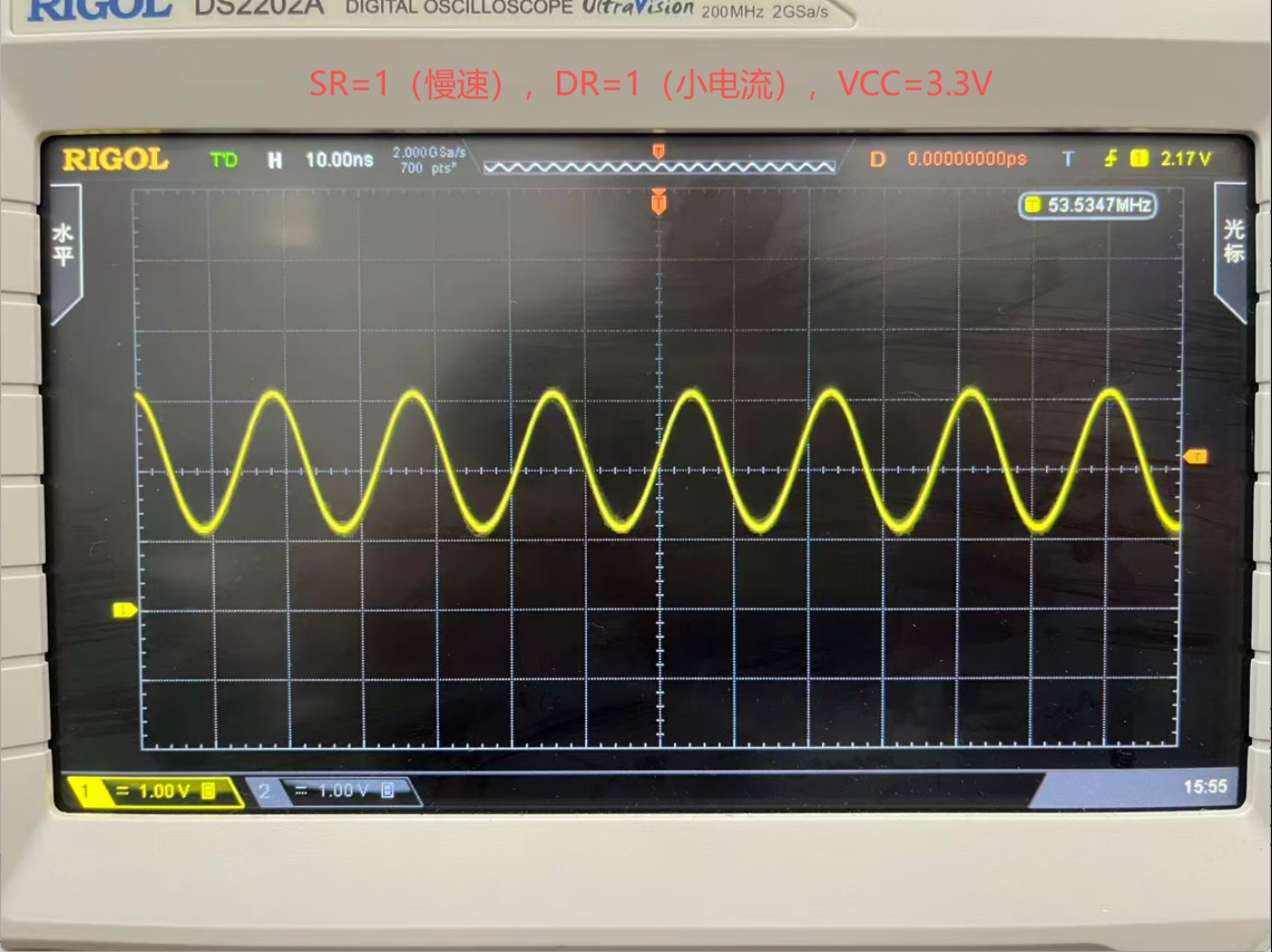

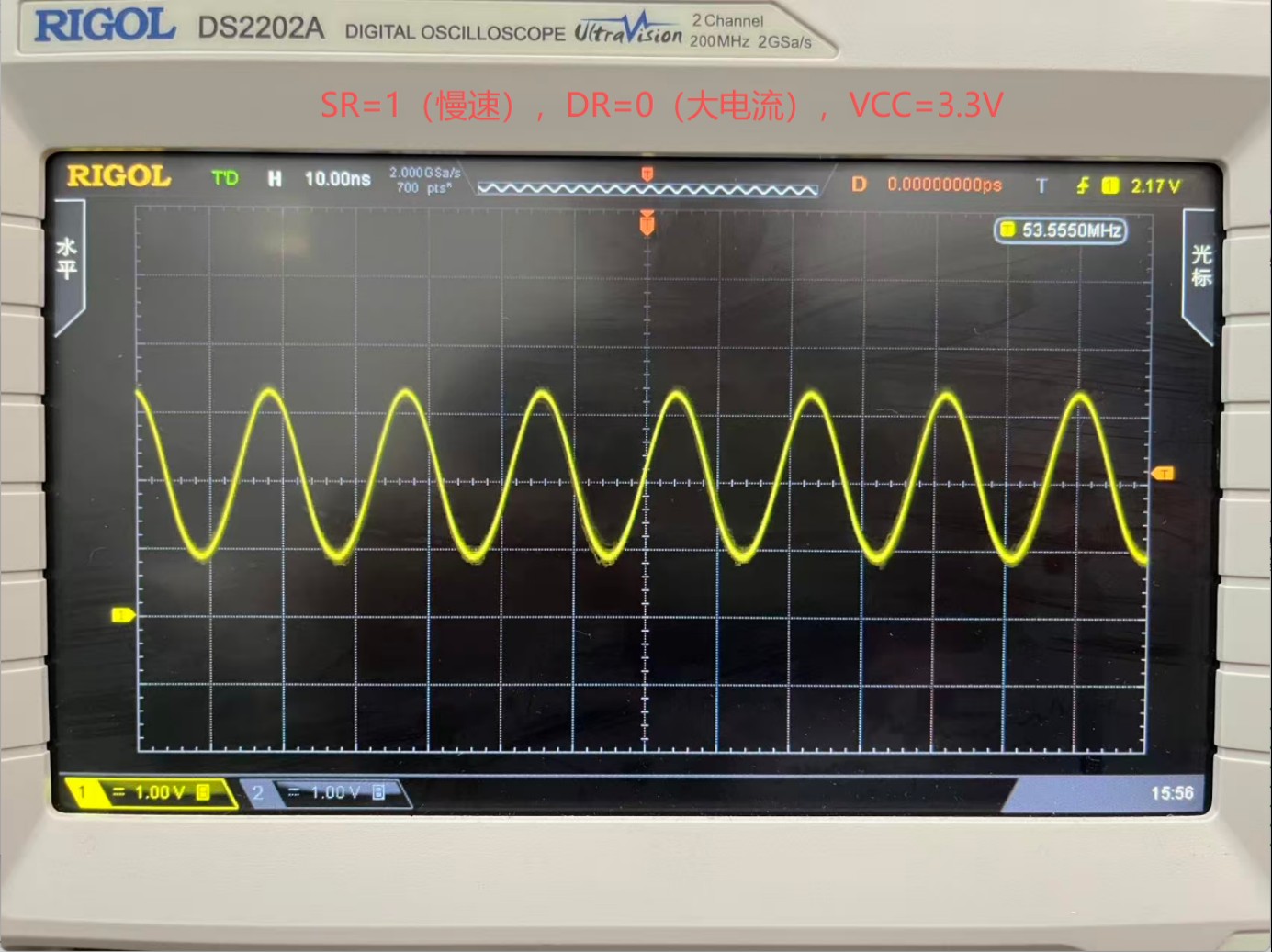

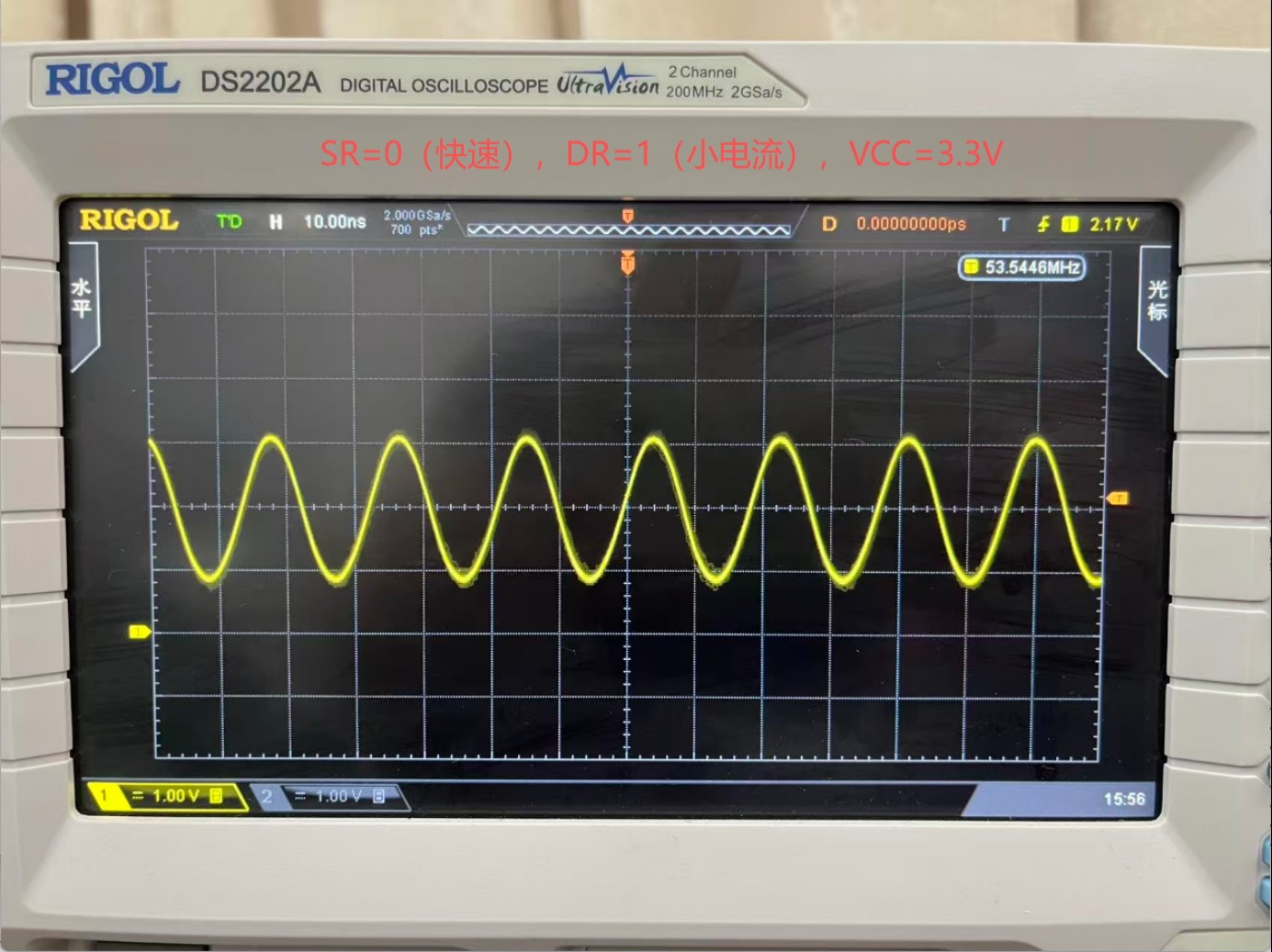

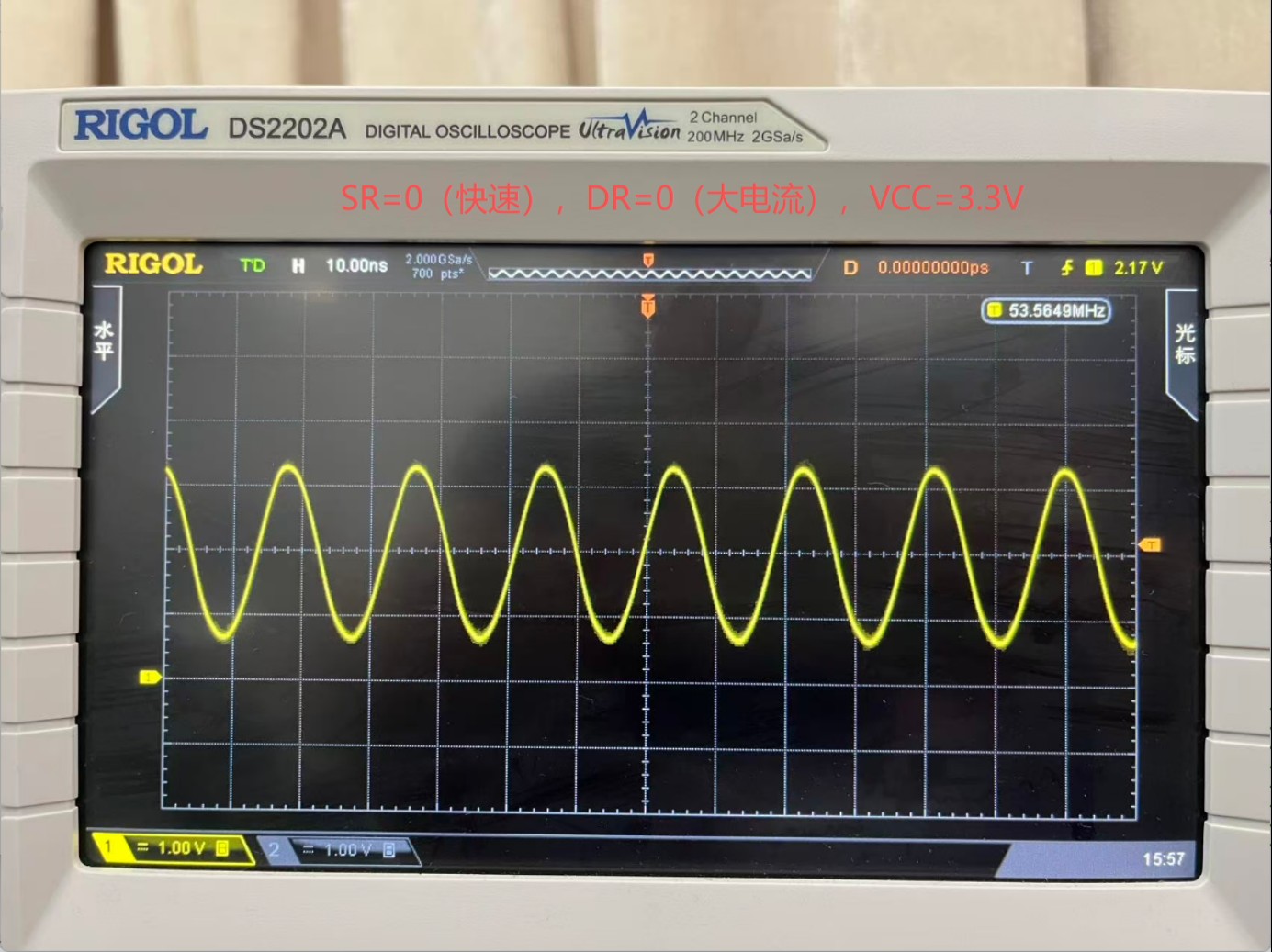

3.3V, I/O 对外输出速度的实际波形，53MHz

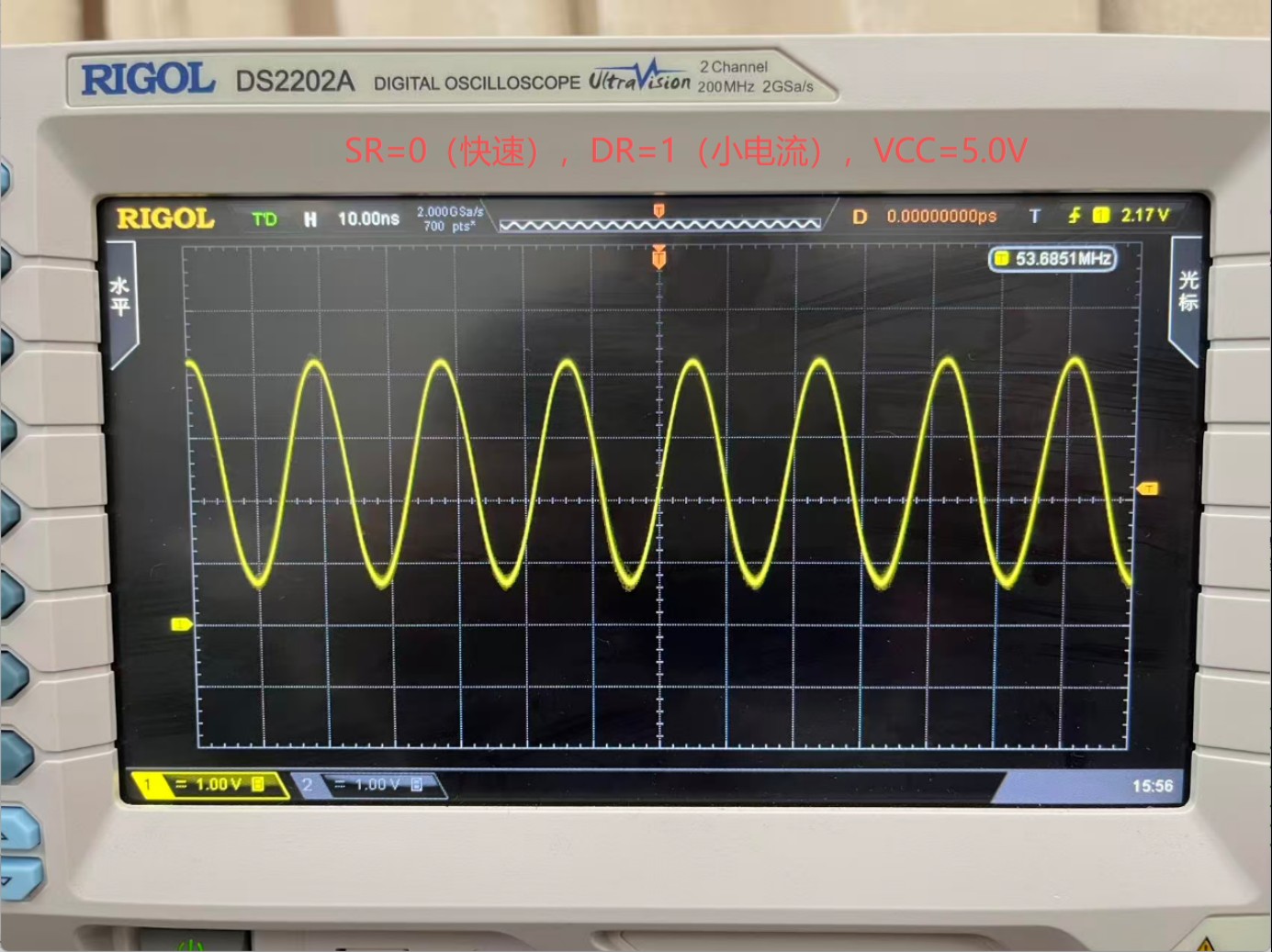

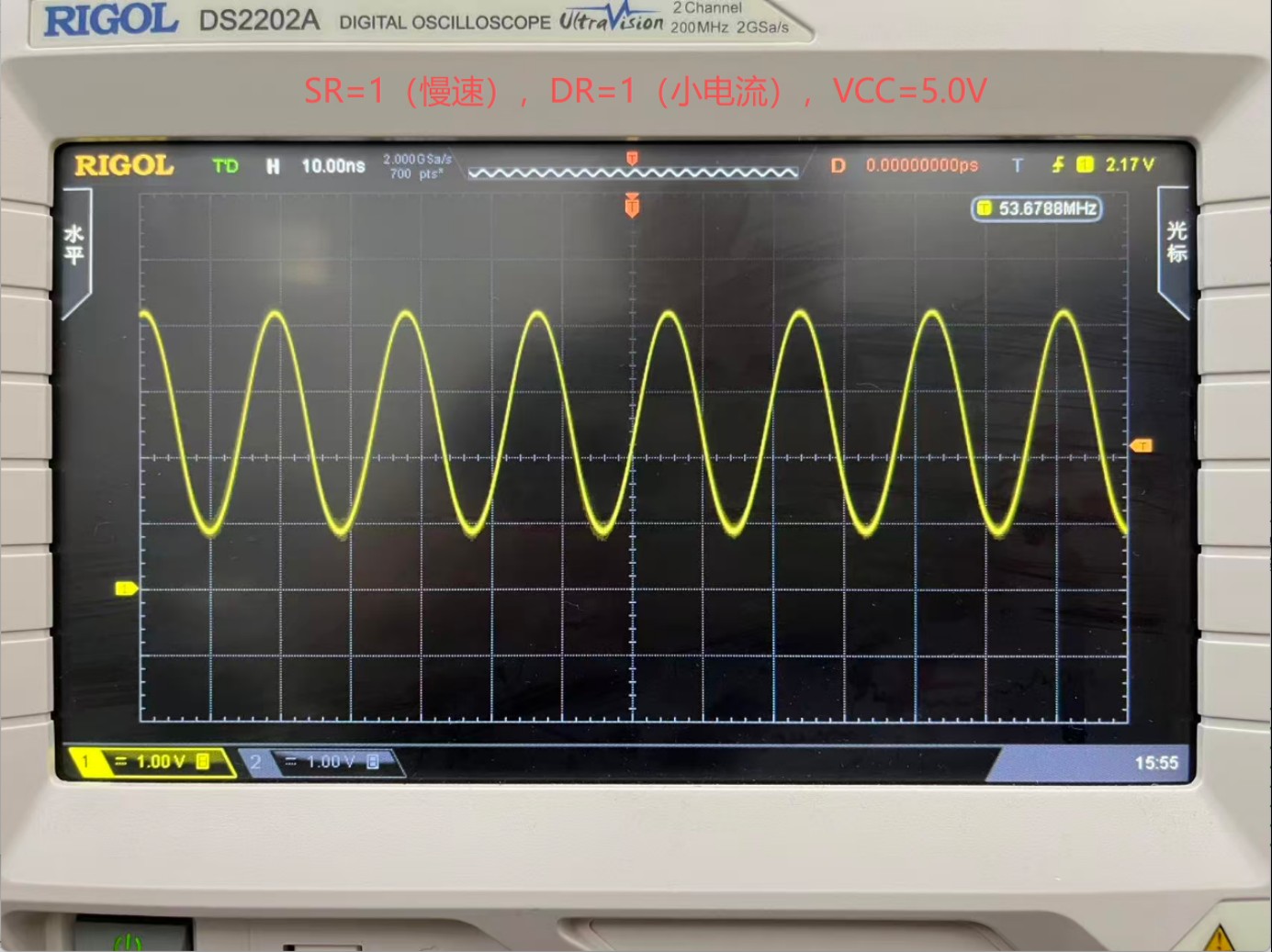

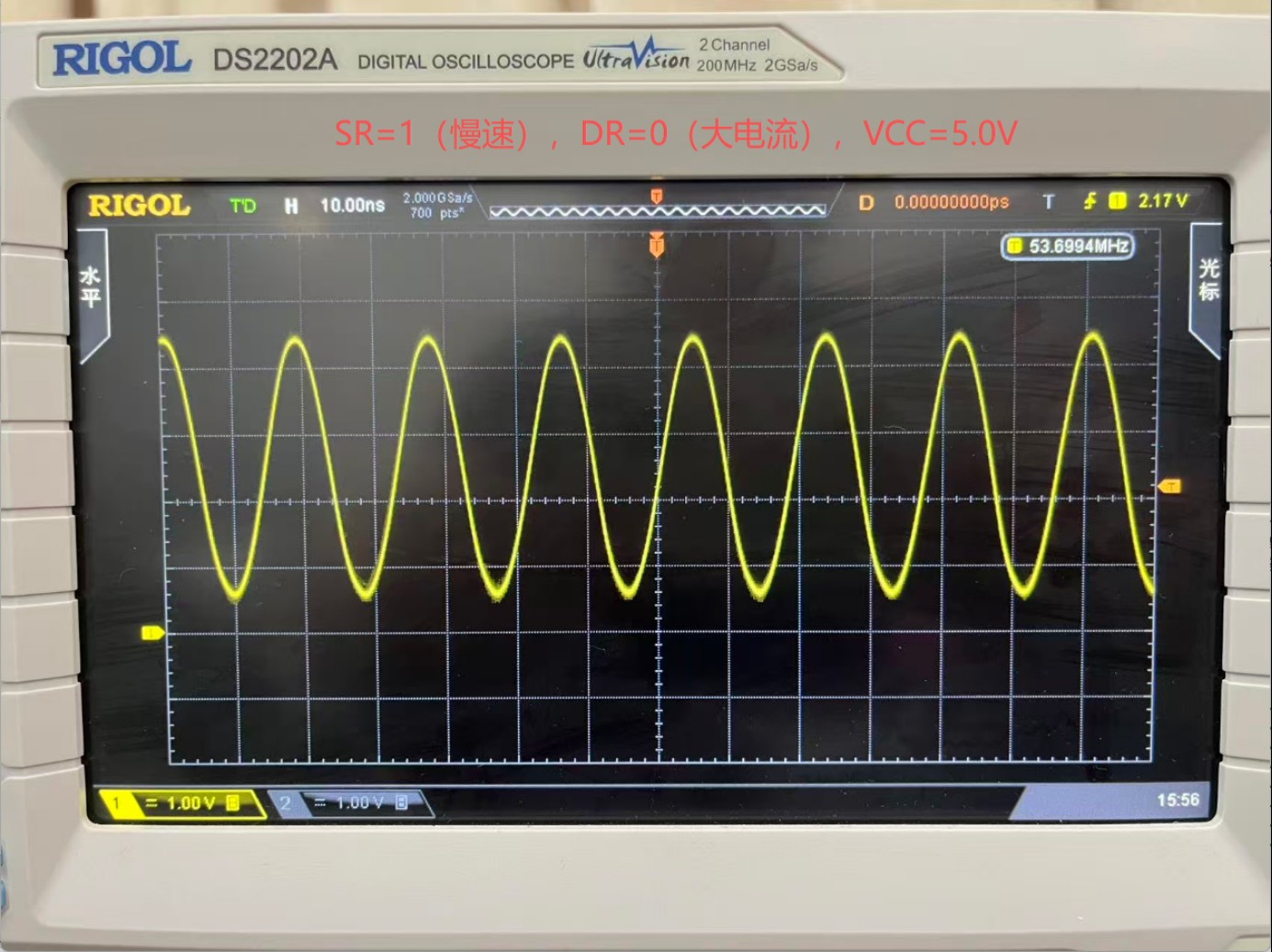

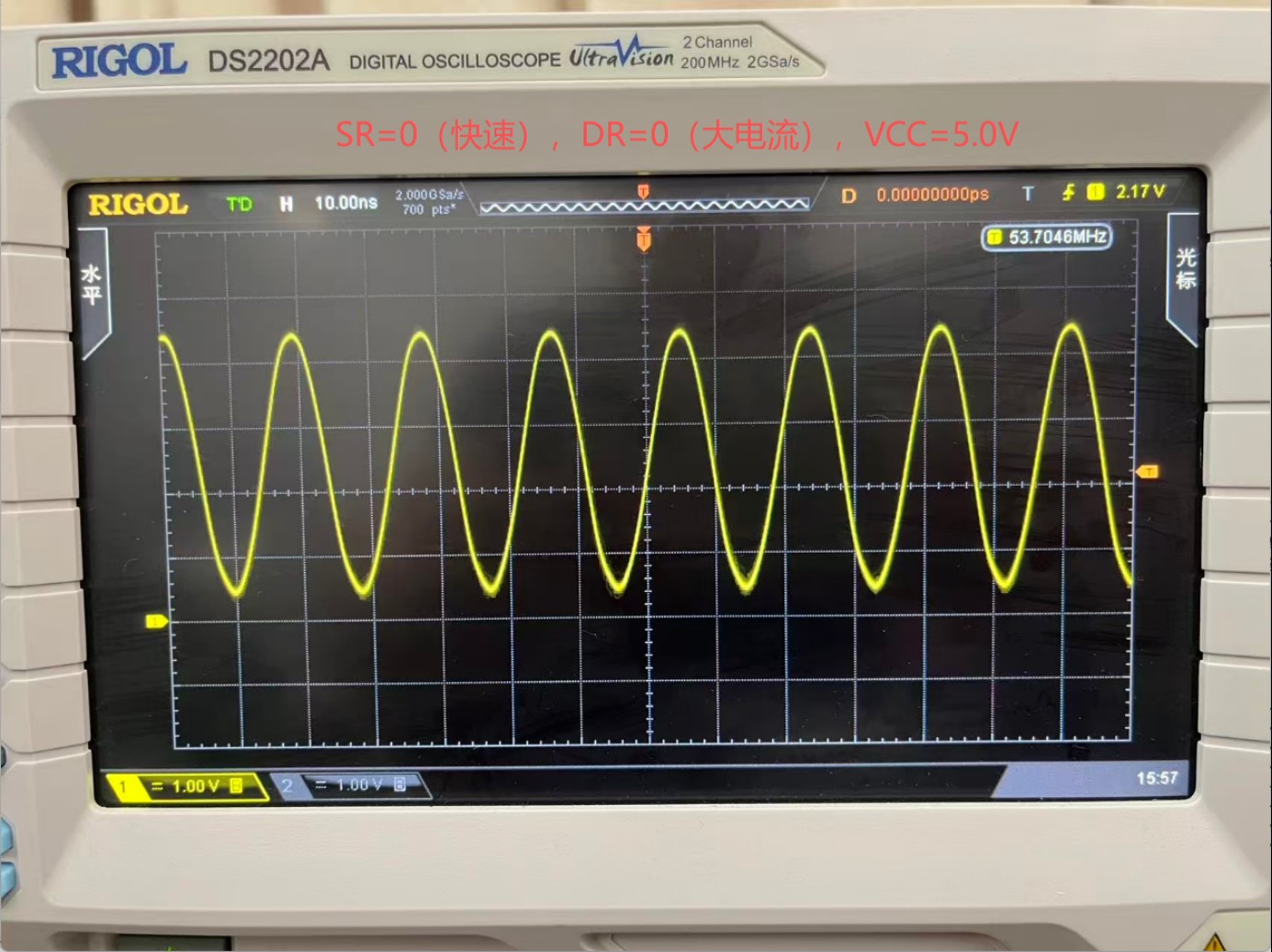

5V, I/O 对外输出速度的实际波形，53MHz

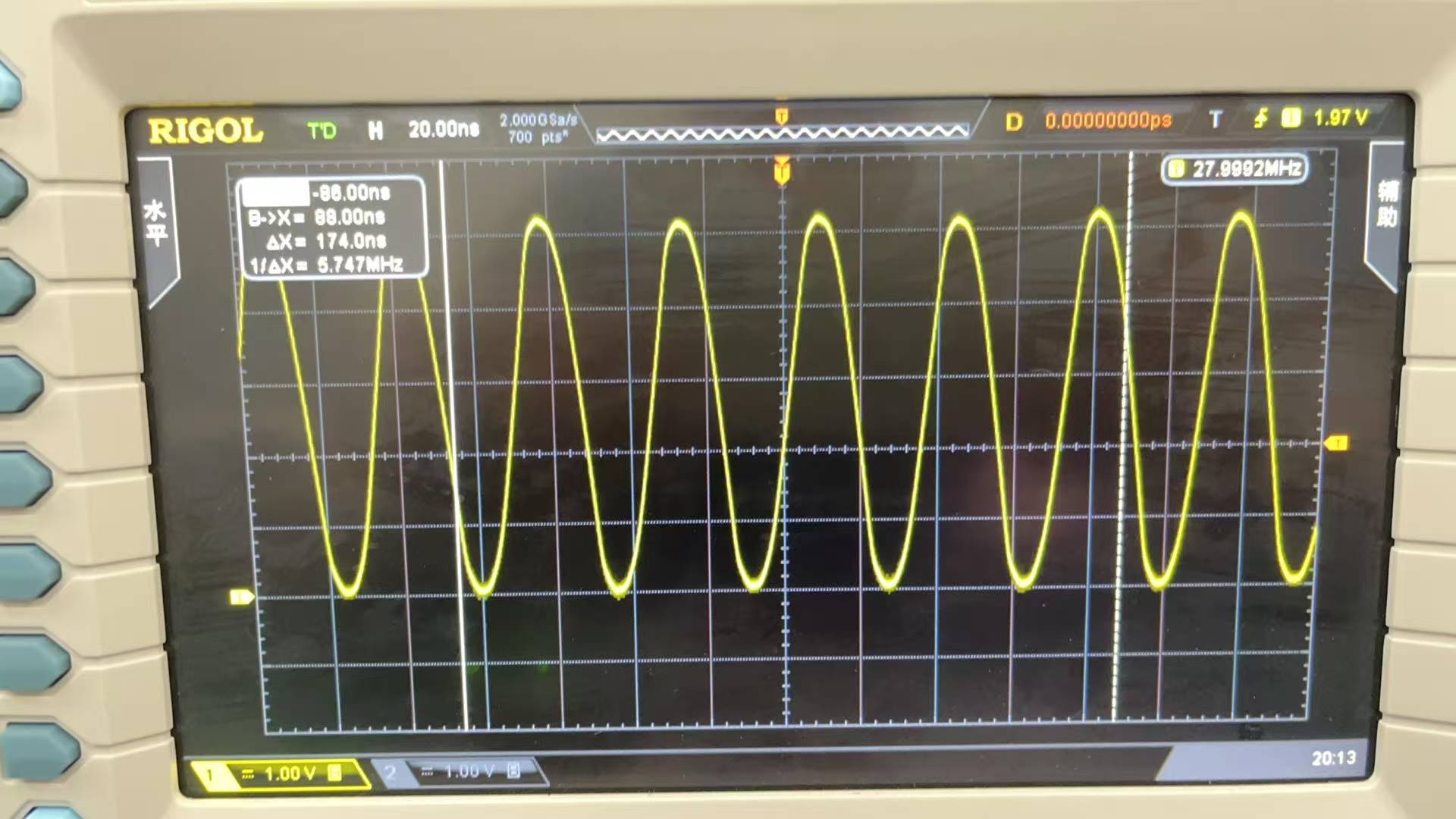

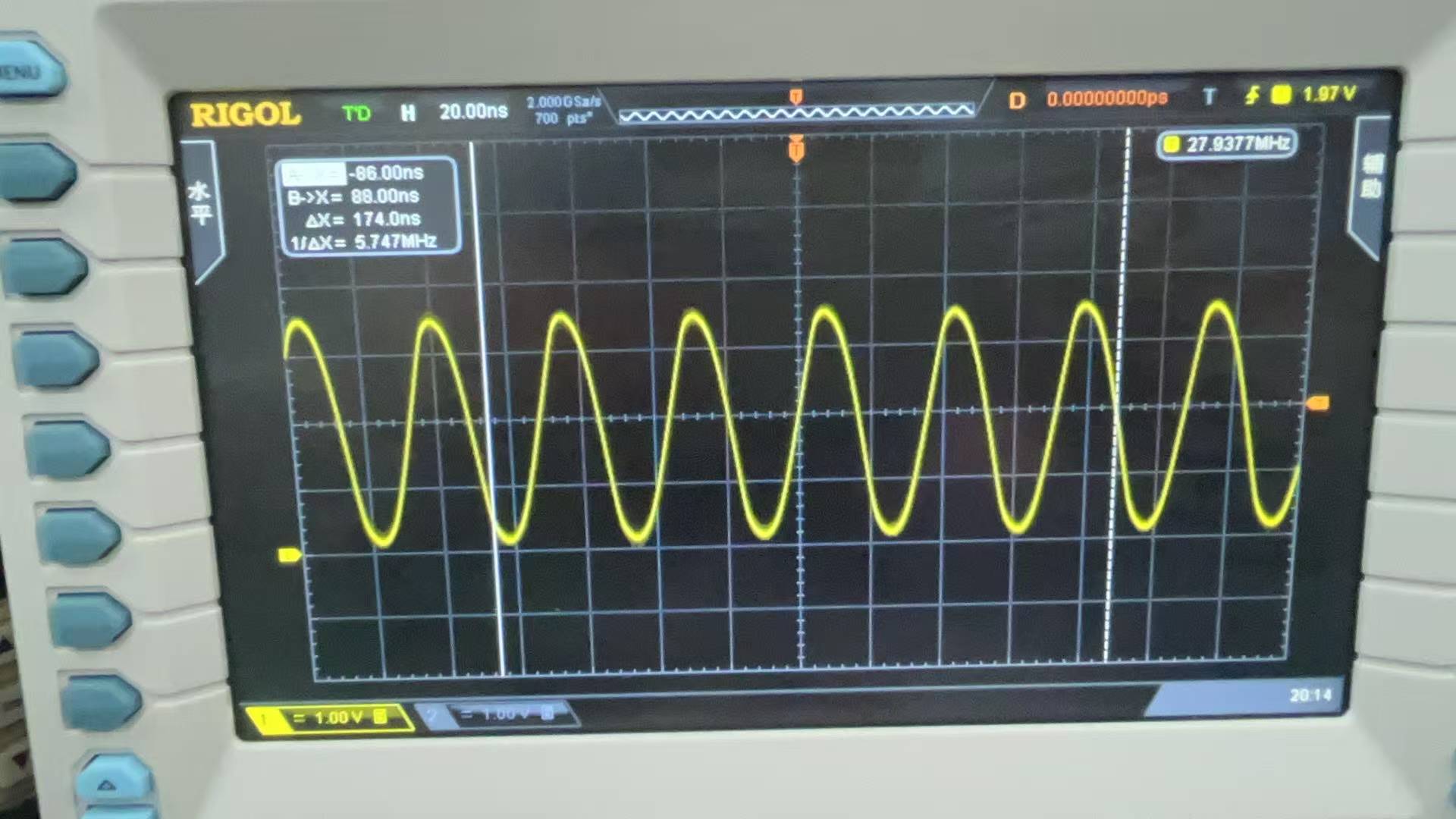

3.3V, I/O 对外输出速度的实际波形，28MHz
慢速，小电流

5V, I/O 对外输出速度，28MHz
慢速，小电流

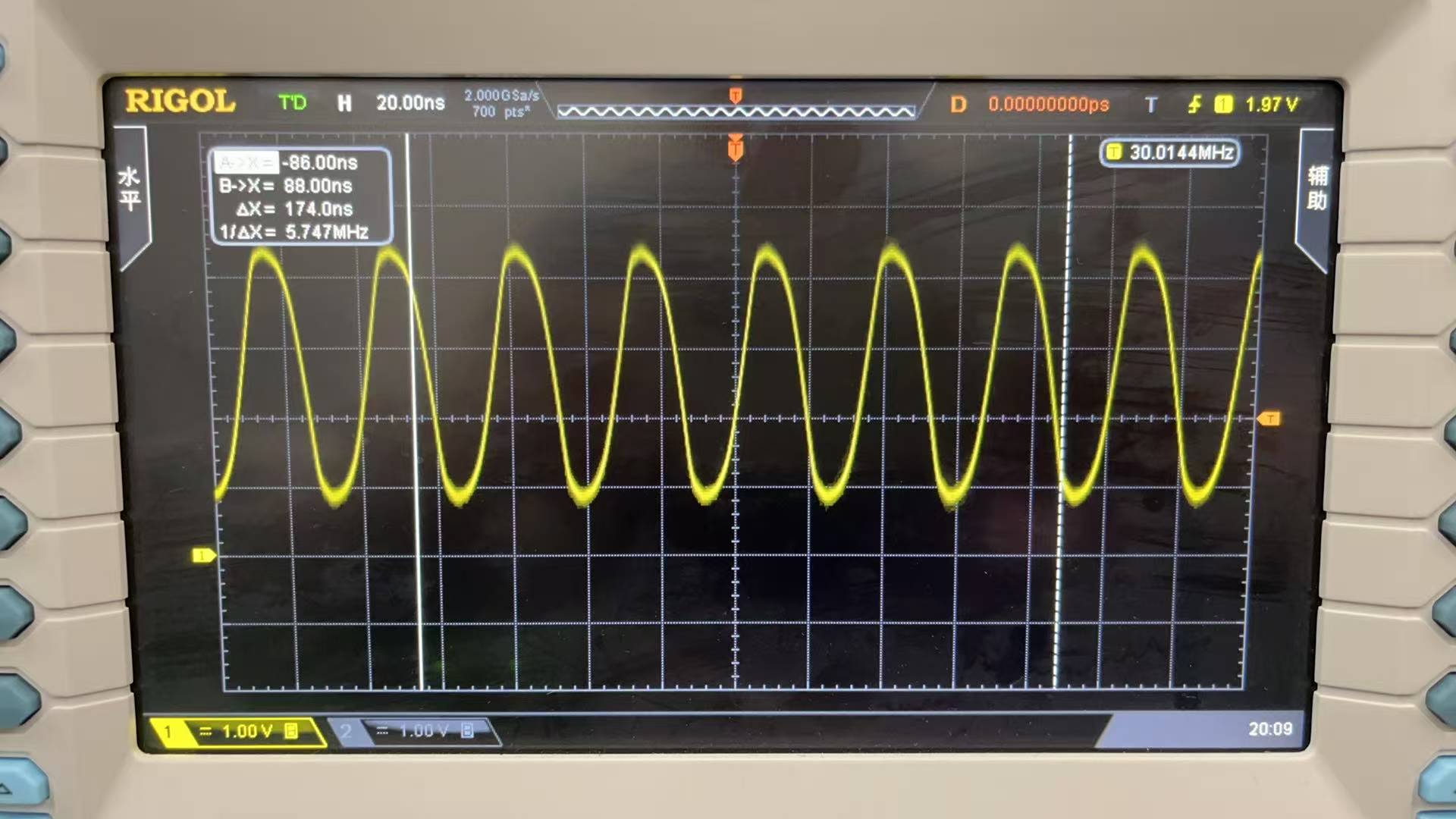

5V, I/O 对外输出速度，30MHz
慢速，小电流
