1. HDFS前言
·设计思想
分而治之:将大文件、大批量文件,分布式存放在大量服务器上,以便于采取分而治之的方式对海量数据进行运算分析;
在大数据系统中作用:
为各类分布式运算框架(如:mapreduce,spark,tez,……)提供数据存储服务
** 重点概念:**文件切块,副本存放,元数据
2. HDFS的概念和特性
首先,它是一个文件系统,用于存储文件,通过统一的命名空间——目录树来定位文件
其次,它是分布式的,由很多服务器联合起来实现其功能,集群中的服务器有各自的角色;
重要特性如下:
(1)HDFS中的文件在物理上是分块存储(block),块的大小可以通过配置参数( dfs.blocksize)来规定,默认大小在hadoop2.x版本中是128M,老版本中是64M
(2)HDFS文件系统会给客户端提供一个统一的抽象目录树,客户端通过路径来访问文件,形如:hdfs://namenode:port/dir-a/dir-b/dir-c/file.data
(3)目录结构及文件分块位置信息(元数据)的管理由namenode节点承担
——namenode是HDFS集群主节点,负责维护整个hdfs文件系统的目录树,以及每一个路径(文件)所对应的block块信息(block的id,及所在的datanode服务器)
(4)文件的各个block的存储管理由datanode节点承担
---- datanode是HDFS集群从节点,每一个block都可以在多个datanode上存储多个副本(副本数量也可以通过参数设置dfs.replication,默认是3)
(5)HDFS是设计成适应一次写入,多次读出的场景,且不支持文件的修改
(注:适合用来做数据分析,并不适合用来做网盘应用,因为,不便修改,延迟大,网络开销大,成本太高)
3. hdfs的工作机制
(工作机制的学习主要是为加深对分布式系统的理解,以及增强遇到各种问题时的分析解决能力,形成一定的集群运维能力)
注:很多不是真正理解hadoop技术体系的人会常常觉得HDFS可用于网盘类应用,但实际并非如此。要想将技术准确用在恰当的地方,必须对技术有深刻的理解
3.1 概述
- HDFS集群分为两大角色:NameNode、DataNode (Secondary Namenode)
- NameNode负责管理整个文件系统的元数据
- DataNode 负责管理用户的文件数据块
- 文件会按照固定的大小(blocksize)切成若干块后分布式存储在若干台datanode上
- 每一个文件块可以有多个副本,并存放在不同的datanode上
- Datanode会定期向Namenode汇报自身所保存的文件block信息,而namenode则会负责保持文件的副本数量
- HDFS的内部工作机制对客户端保持透明,客户端请求访问HDFS都是通过向namenode申请来进行
3.2 HDFS写数据流程
3.2.1 概述
客户端要向HDFS写数据,首先要跟namenode通信以确认可以写文件并获得接收文件block的datanode,然后,客户端按顺序将文件逐个block传递给相应datanode,并由接收到block的datanode负责向其他datanode复制block的副本

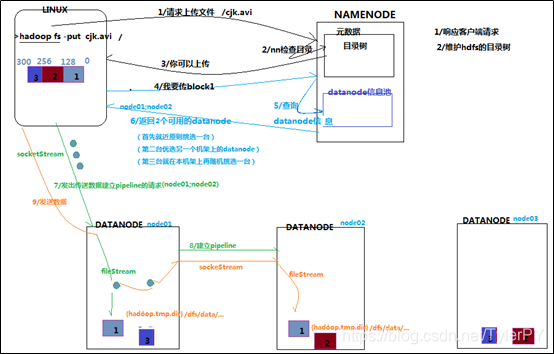

3.2.2 详细步骤图
3.2.3 详细步骤解析
1、根namenode通信请求上传文件,namenode检查目标文件是否已存在,父目录是否存在
2、namenode返回是否可以上传
3、client请求第一个 block该传输到哪些datanode服务器上
4、namenode返回3个datanode服务器ABC
5、client请求3台dn中的一台A上传数据(本质上是一个RPC调用,建立pipeline),A收到请求会继续调用B,然后B调用C,将真个pipeline建立完成,逐级返回客户端
6、client开始往A上传第一个block(先从磁盘读取数据放到一个本地内存缓存),以packet为单位,A收到一个packet就会传给B,B传给C;A每传一个packet会放入一个应答队列等待应答
7、当一个block传输完成之后,client再次请求namenode上传第二个block的服务器。
4 Hadoop的split和block的区别和联系
hadoop在默认的情况下,split和hdfs的block的大小是一样的,这样容易造成误解认为两者是一样的,下面说下两者的区别和联系:
- split是MapReduce里的概念,是切片的概念,split是逻辑切片 ;而block是hdfs中切块的大小,block是物理切块;
- split的大小在默认的情况下和HDFS的block切块大小一致,为了是MapReduce处理的时候减少由于split和block之间大小不一致,可能会完成多余的网络之间的传输。
可以通过配置文件进行设置:
–minsize 默认大小为1mapreduce.input.fileinputformat.split.minsize
–maxsize 默认大小为Long.MAXValue mapreduce.input.fileinputformat.split.maxsize
在mapreduce的FileInputFormat类中有个getSplits() 方法对文件进行split,算法如下:
Math.max(minSize,Math.min(maxSize, blockSize));其中maxSize是取得longValueMax的值
1.如果blockSize小于maxSize && blockSize 大于 minSize之间,那么split就是blockSize;
2.如果blockSize小于maxSize && blockSize 小于 minSize之间,那么split就是minSize;
3.如果blockSize大于maxSize && blockSize 大于 minSize之间,那么split就是maxSize;
5 HDFS读数据流程
5.1 概述
客户端将要读取的文件路径发送给namenode,namenode获取文件的元信息(主要是block的存放位置信息)返回给客户端,客户端根据返回的信息找到相应datanode逐个获取文件的block并在客户端本地进行数据追加合并从而获得整个文件

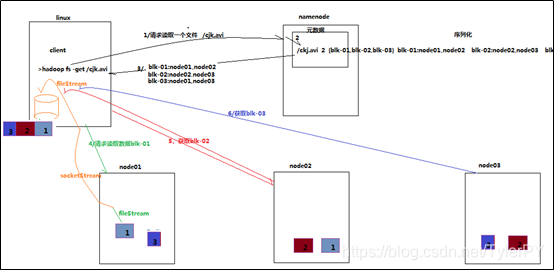

5.2 详细步骤图
5.3 详细步骤解析
1、跟namenode通信查询元数据,找到文件块所在的datanode服务器
2、挑选一台datanode(就近原则,然后随机)服务器,请求建立socket流
3、datanode开始发送数据(从磁盘里面读取数据放入流,以packet为单位来做校验)
4、客户端以packet为单位接收,现在本地缓存,然后写入目标文件
6. NAMENODE工作机制
学习目标:理解namenode的工作机制尤其是元数据管理机制,以增强对HDFS工作原理的理解,及培养hadoop集群运营中“性能调优”、“namenode”故障问题的分析解决能力
问题场景:
1、集群启动后,可以查看目录,但是上传文件时报错,打开web页面可看到namenode正处于safemode状态,怎么处理?
解释:
safemode是namenode的一种状态(active/standby/safemode安全模式)
namenode进入安全模式的原理:
a、namenode发现集群中的block丢失率达到一定比例时(0.01%),namenode就会进入安全模式,在安全模式下,客户端不能对任何数据进行操作,只能查看元数据信息(比如ls/mkdir)
b、如何退出安全模式?
找到问题所在,进行修复(比如修复宕机的datanode)
或者可以手动强行退出安全模式(没有真正解决问题): hdfs namenode --safemode leave
c、在hdfs集群正常冷启动时,namenode也会在safemode状态下维持相当长的一段时间,此时你不需要去理会,等待它自动退出安全模式即可
(原理:
namenode的内存元数据中,包含文件路径、副本数、blockid,及每一个block所在datanode的信息,而fsimage中,不包含block所在的datanode信息,那么,当namenode冷启动时,此时内存中的元数据只能从fsimage中加载而来,从而就没有block所在的datanode信息——>就会导致namenode认为所有的block都已经丢失——>进入安全模式——>datanode启动后,会定期向namenode汇报自身所持有的blockid信息,——>随着datanode陆续启动,从而陆续汇报block信息,namenode就会将内存元数据中的block所在datanode信息补全更新——>找到了所有block的位置,从而自动退出安全模式)
2、Namenode服务器的磁盘故障导致namenode宕机,如何挽救集群及数据?
3、Namenode是否可以有多个?namenode内存要配置多大?namenode跟集群数据存储能力有关系吗?
4、文件的blocksize究竟调大好还是调小好?–结合mapreduce
……
诸如此类问题的回答,都需要基于对namenode自身的工作原理的深刻理解
6 NAMENODE职责
NAMENODE职责:
负责客户端请求的响应
元数据的管理(查询,修改)
6.1 元数据管理
namenode对数据的管理采用了三种存储形式:
内存元数据(NameSystem)
磁盘元数据镜像文件
数据操作日志文件edits(可通过日志运算出元数据)
6.2 元数据存储机制
A、内存中有一份完整的元数据(内存meta data)
B、磁盘有一个“准完整”的元数据镜像(fsimage)文件(在namenode的工作目录中)
C、用于衔接内存metadata和持久化元数据镜像fsimage之间的操作日志(edits文件)注:当客户端对hdfs中的文件进行新增或者修改操作,操作记录首先被记入edits日志文件中,当客户端操作成功后,相应的元数据会更新到内存meta.data中
6.3 元数据手动查看
可以通过hdfs的一个工具来查看edits中的信息
bin/hdfs oev -i edits -o edits.xml
bin/hdfs oiv -i fsimage_0000000000000000087 -p XML -o fsimage.xml
6.4 元数据的checkpoint
每隔一段时间,会由secondary namenode将namenode上积累的所有edits和一个最新的fsimage下载到本地,并加载到内存进行merge(这个过程称为checkpoint)
6.5 checkpoint的详细过程
6.6 checkpoint操作的触发条件配置参数
dfs.namenode.checkpoint.check.period=60 #检查触发条件是否满足的频率,60秒
dfs.namenode.checkpoint.dir=file://KaTeX parse error: Expected 'EOF', got '#' at position 36: …/namesecondary
#̲以上两个参数做checkpoi…{dfs.namenode.checkpoint.dir}
dfs.namenode.checkpoint.max-retries=3 #最大重试次数
dfs.namenode.checkpoint.period=3600 #两次checkpoint之间的时间间隔3600秒
dfs.namenode.checkpoint.txns=1000000 #两次checkpoint之间最大的操作记录
checkpoint的附带作用
namenode和secondary namenode的工作目录存储结构完全相同,所以,当namenode故障退出需要重新恢复时,可以从secondary namenode的工作目录中将fsimage拷贝到namenode的工作目录,以恢复namenode的元数据
6.7 元数据目录说明
在第一次部署好Hadoop集群的时候,我们需要在NameNode(NN)节点上格式化磁盘:
$HADOOP_HOME/bin/hdfs namenode -format
格式化完成之后,将会在dfs.namenode.name.dir/current目录下如下的文件结构current/∣−−VERSION∣−−edits∗∣−−fsimage0000000000008547077∣−−fsimage0000000000008547077.md5‘−−seentxid其中的dfs.name.dir是在hdfs−site.xml文件中配置的,默认值如下:<property><name>dfs.name.dir</name><value>file://dfs.namenode.name.dir/current目录下如下的文件结构
current/
|-- VERSION
|-- edits_*
|-- fsimage_0000000000008547077
|-- fsimage_0000000000008547077.md5
`-- seen_txid
其中的dfs.name.dir是在hdfs-site.xml文件中配置的,默认值如下:
<property>
<name>dfs.name.dir</name>
<value>file://dfs.namenode.name.dir/current目录下如下的文件结构current/∣−−VERSION∣−−edits∗∣−−fsimage0000000000008547077∣−−fsimage0000000000008547077.md5‘−−seentxid其中的dfs.name.dir是在hdfs−site.xml文件中配置的,默认值如下:<property><name>dfs.name.dir</name><value>file://{hadoop.tmp.dir}/dfs/name
hadoop.tmp.dir是在core-site.xml中配置的,默认值如下
hadoop.tmp.dir
/tmp/hadoop-${user.name}
A base for other temporary directories.
dfs.namenode.name.dir属性可以配置多个目录,
如/data1/dfs/name,/data2/dfs/name,/data3/dfs/name,…。各个目录存储的文件结构和内容都完全一样,相当于备份,这样做的好处是当其中一个目录损坏了,也不会影响到Hadoop的元数据,特别是当其中一个目录是NFS(网络文件系统Network File System,NFS)之上,即使你这台机器损坏了,元数据也得到保存。
下面对$dfs.namenode.name.dir/current/目录下的文件进行解释。
1、VERSION文件是Java属性文件,内容大致如下:
#Fri Nov 15 19:47:46 CST 2013
namespaceID=934548976
clusterID=CID-cdff7d73-93cd-4783-9399-0a22e6dce196
cTime=0
storageType=NAME_NODE
blockpoolID=BP-893790215-192.168.24.72-1383809616115
layoutVersion=-47
其中
(1)、namespaceID是文件系统的唯一标识符,在文件系统首次格式化之后生成的;
(2)、storageType说明这个文件存储的是什么进程的数据结构信息(如果是DataNode,storageType=DATA_NODE);
(3)、cTime表示NameNode存储时间的创建时间,由于我的NameNode没有更新过,所以这里的记录值为0,以后对NameNode升级之后,cTime将会记录更新时间戳;
(4)、layoutVersion表示HDFS永久性数据结构的版本信息, 只要数据结构变更,版本号也要递减,此时的HDFS也需要升级,否则磁盘仍旧是使用旧版本的数据结构,这会导致新版本的NameNode无法使用;
(5)、clusterID是系统生成或手动指定的集群ID,在-clusterid选项中可以使用它;如下说明
a、使用如下命令格式化一个Namenode:
HADOOPHOME/bin/hdfsnamenode−format[−clusterId<clusterid>]选择一个唯一的clusterid,并且这个clusterid不能与环境中其他集群有冲突。如果没有提供clusterid,则会自动生成一个唯一的ClusterID。如果没有提供ClusterID,则会自动生成一个ClusterID。 (6)、blockpoolID:是针对每一个Namespace所对应的blockpool的ID,上面的这个BP−893790215−192.168.24.72−1383809616115就是在我的ns1的namespace下的存储块池的ID,这个ID包括了其对应的NameNode节点的ip地址。 2、HADOOP_HOME/bin/hdfs namenode -format [-clusterId <cluster_id>]
选择一个唯一的cluster_id,并且这个cluster_id不能与环境中其他集群有冲突。如果没有提供cluster_id,则会自动生成一个唯一的ClusterID。
如果没有提供ClusterID,则会自动生成一个ClusterID。
(6)、blockpoolID:是针对每一个Namespace所对应的blockpool的ID,上面的这个BP-893790215-192.168.24.72-1383809616115就是在我的ns1的namespace下的存储块池的ID,这个ID包括了其对应的NameNode节点的ip地址。
2、HADOOPHOME/bin/hdfsnamenode−format[−clusterId<clusterid>]选择一个唯一的clusterid,并且这个clusterid不能与环境中其他集群有冲突。如果没有提供clusterid,则会自动生成一个唯一的ClusterID。如果没有提供ClusterID,则会自动生成一个ClusterID。 (6)、blockpoolID:是针对每一个Namespace所对应的blockpool的ID,上面的这个BP−893790215−192.168.24.72−1383809616115就是在我的ns1的namespace下的存储块池的ID,这个ID包括了其对应的NameNode节点的ip地址。 2、dfs.namenode.name.dir/current/seen_txid非常重要,是存放transactionId的文件,format之后是0,它代表的是namenode里面的edits_*文件的尾数,namenode重启的时候,会按照seen_txid的数字,循序从头跑edits_0000001~到seen_txid的数字。所以当你的hdfs发生异常重启的时候,一定要比对seen_txid内的数字是不是你edits最后的尾数,不然会发生建置namenode时metaData的资料有缺少,导致误删Datanode上多余Block的资讯。
3、$dfs.namenode.name.dir/current目录下在format的同时也会生成fsimage和edits文件,及其对应的md5校验文件。
补充:seen_txid
文件中记录的是edits滚动的序号,每次重启namenode时,namenode就知道要将哪些edits进行加载edits
7. DATANODE的工作机制
问题场景:
1、集群容量不够,怎么扩容?
2、如果有一些datanode宕机,该怎么办?
3、datanode明明已启动,但是集群中的可用datanode列表中就是没有,怎么办?
以上这类问题的解答,有赖于对datanode工作机制的深刻理解
7.1 概述
1、Datanode工作职责:
存储管理用户的文件块数据
定期向namenode汇报自身所持有的block信息(通过心跳信息上报)
(这点很重要,因为,当集群中发生某些block副本失效时,集群如何恢复block初始副本数量的问题)
2、Datanode掉线判断时限参数
datanode进程死亡或者网络故障造成datanode无法与namenode通信,namenode不会立即把该节点判定为死亡,要经过一段时间,这段时间暂称作超时时长。HDFS默认的超时时长为10分钟+30秒。如果定义超时时间为timeout,则超时时长的计算公式为:
timeout = 2 * heartbeat.recheck.interval + 10 * dfs.heartbeat.interval。
而默认的heartbeat.recheck.interval 大小为5分钟,dfs.heartbeat.interval默认为3秒。
需要注意的是hdfs-site.xml 配置文件中的heartbeat.recheck.interval的单位为毫秒,dfs.heartbeat.interval的单位为秒。所以,举个例子,如果heartbeat.recheck.interval设置为5000(毫秒),dfs.heartbeat.interval设置为3(秒,默认),则总的超时时间为40秒。
7.2 观察验证DATANODE功能
上传一个文件,观察文件的block具体的物理存放情况:
在每一台datanode机器上的这个目录中能找到文件的切块:
/home/hadoop/app/hadoop-2.4.1/tmp/dfs/data/current/BP-193442119-192.168.2.120-1432457733977/current/finalized
8 基本命令
显示目录信息
[root@Tyler01 aaa]# hadoop fs -ls hdfs://hadoop-server01:9000/
创建目录
[root@Tyler01 aaa]# hadoop fs -mkdir -p /aa/bb/cc
从本地剪切到hdfs
[root@Tyler01 aaa]# hadoop fs -moveFromLocal aa.txt /aa/bb/cc
查看hdfs根目录
[root@Tyler01 aaa]# hadoop fs -ls /aa
追加一个文件到已经存放的文件末尾
[root@Tyler01 aaa]# hadoop fs -appendToFile /aaa/r.txt /a.txt
显示文件内容
[root@Tyler01 aaa]# hadoop fs -text /a.txt
[root@Tyler01 aaa]# hadoop fs -tail /a.txt
[root@Tyler01 aaa]# hadoop fs -cat /a.txt
修改权限
hadoop fs -chmod 654 /a.txt
从本地文件系统中拷贝文件到hdfs路径下
[root@Tyler01 aaa]hadoop fs -copyFromLocal a.sh /
从hdfs拷贝到本地
[root@Tyler01 aaa]# hadoop fs -copyToLocal /b.txt /aaa/
从hdfs的一个路径拷贝hdfs的另一个路径
[root@Tyler01 aaa]# hadoop fs -cp /a.txt /aa/bb
在hdfs目录中移动文件
hadoop fs -mv /aaa/jdk.tar.gz
等同于copyToLocal,就是从hdfs下载文件到本地
[root@Tyler01 aaa]# hadoop fs -get /a.txt /aaa/
从本地文件系统中拷贝文件到hdfs路径下
[root@Tyler01 aaa]# hadoop fs -put as.sh /aa
删除文件或文件夹
[root@Tyler01 aaa]# hadoop fs -rm /aa/as.sh
删除空目录
[root@Tyler01 aaa]# hadoop fs -rmdir /aaa/bbb/ccc
统计文件系统的可用空间信息
[root@Tyler01 aaa]# hadoop fs -df /aa
统计文件夹的大小信息
[root@Tyler01 aaa]# hadoop fs -du -s /aa
[root@Tyler01 aaa]# hadoop fs -du -s -h /aa
统计一个指定目录下的文件节点数量
[root@Tyler01 aaa]# hadoop fs -count /aa
3 2 31 /aa
