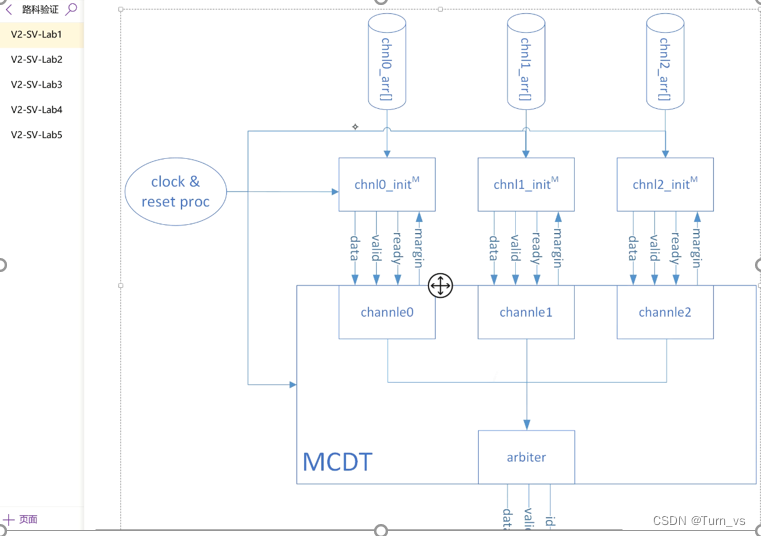

MCDF实验回顾

function new()中先super.new()才可以继承父类new()的属性，
父类有llp方法，子类也设置类llp方法，两者仅是同名的方法，无关联。
父类有llp方法，子类也设置类llp方法，并在第一行写super.llp()、则继承父类方法，名字可以不同，但是如果父类需要传入参数，则子类方法传入参数需要一致，不然父类所需参数会找不到。

多态：通过虚方法进行动态绑定，达到句柄根据指向对象调用对应方法的效果。

以下为关联知识点：

两种情况：父类方法（task或function都可以）virtual A，子类方法virtual A；或父类方法virtual A，子类方法 A；
当父类句柄指向子类对象时，如果父与子有同名函数且加了virtual（或只是父类加viretual），则父类句柄会调用子类中的方法。（更深入来讲是依然调用父类方法，但是父类方法加了virtual，方法被重写了）
但是注意：1、方法加virtual，方法名字一样；2、且有一致的参数和返回值。与继承不同的是没有加super.moth() ；益处是父类句柄可调用子类方法的一种设置。
动态绑定，根据指向对象调用方法，结合之前实验，父类句柄test[xxx]=t1(子类);后，test[xxx].run()是父类的run()，但父类中的virtual task do_reg()等都被子类更新了，且不是方法继承的方式，没有super.do_reg()

3、接口设置、clocking块

interface chnl_intf(input clk, input rstn);
  logic [31:0] ch_data;
  logic        ch_valid;
  logic        ch_ready;
  logic [ 5:0] ch_margin;
  clocking drv_ck @(posedge clk);
    default input #1ns output #1ns;
    output ch_data, ch_valid;
    input ch_ready, ch_margin;
  endclocking
endinterface

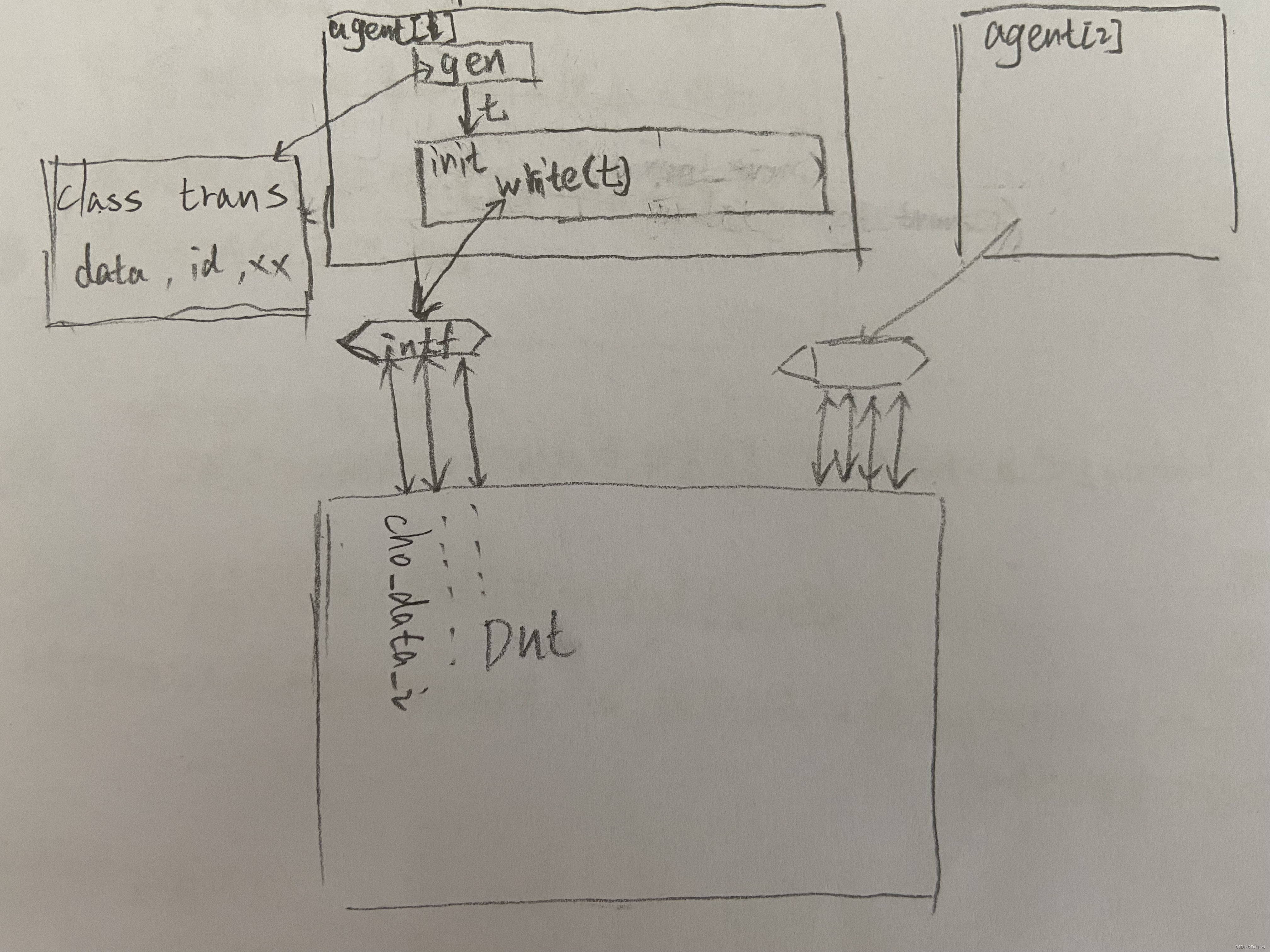

接口传入：module tb4中例化接口chnl_intf chnl0_if(.*);并通过asic_test.set_interface(chnl0_if, chnl1_if, chnl2_if);传入

接口接收：在package的类中例化local virtual chnl_intf intf；

function void set_interface(virtual chnl_intf intf);
      if(intf == null)
        $error("interface handle is NULL, please check if target interface has been intantiated");
      else
        this.intf = intf;
    endfunction

接口与dut连接方式：

mcdt dut(
     .clk_i       (clk                )
    ,.rstn_i      (rstn               )
    ,.ch0_data_i  (chnl0_if.ch_data   )
    ,.ch0_valid_i (chnl0_if.ch_valid  )
。。。。。。。。。。。。。。。。。。。。

4、package具有隔离作用

类型1：先写好.sv文件，再在module tb中import reg_pkg::*；reg_mon mon1=new()是声明句柄同时建立对象。

package reg_pkg；

        `include "regs_stm.sv";

endpackage

module mcdf_tb;

        import reg_pkg::*；

        reg_mon mon1=new();
endmodule

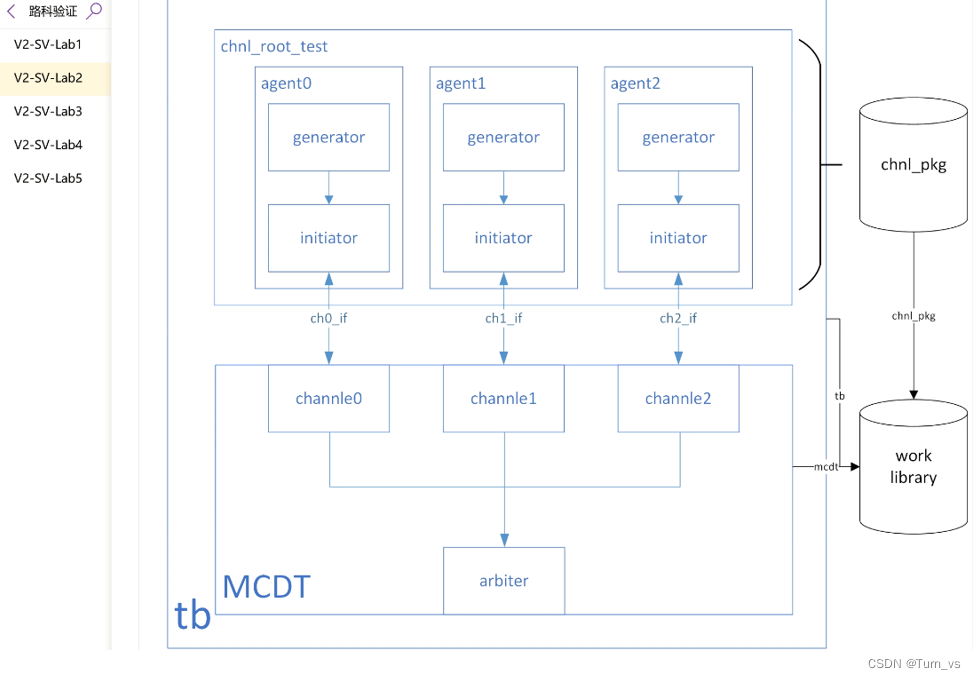

类型二：直接在package中写入class，然后在module tb4_ref中import chnl_pkg::*；便可以使用package中的class了。

三、lab3

1、随机约束使用

class chnl_trans;
     rand bit[31:0] data[];
     rand int ch_id;
     constraint cstr{
      soft data.size inside {[4:8]};
      foreach(data[i]) data[i] == 'hC000_0000 + (this.ch_id<<24) + (this.pkt_id<<8) + i;
      soft ch_id == 0;
      };
endclass

//调用
chnl_trans t;
t=new();
assert(t.randomize with {ch_id == 5;})

2、邮箱使用

init、gen两个类声明：mailbox #(chnl_trans) req_mb; 注意：名字不一定一样，连接到同一对象即可通信。
init、gen两个类建立对象：function new()中req_mb=new()
进行连接：init.req_mb = gen.req_mb;

class chnl_generator;
    mailbox #(chnl_trans) req_mb;

    ....

    function new();
      this.req_mb = new();
    endfunction

    ....

    task send_trans();
        ...
      this.req_mb.put(req);
        ...
    endtask

endclass

class chnl_initiator;

    mailbox #(chnl_trans) req_mb;

    ...

    task drive();
        forever begin
         ...
         this.req_mb.get(req);
         ...
        end
    endtask

   ...

endclass: chnl_initiator

///////////在上层进行连接。
class chnl_root_test;
    ...
    this.agents[i].init.req_mb = this.gen[i].req_mb;//指向建立的对象
    ...
endclass

3、软约束用chnl_generator想控制chnl_trans生成值

chnl_generator中对chnl_trans进行randomize，并通过邮箱给到chnl_initiator，在chnl_write()中写到dut。

进一步思考，通过软约束用chnl_generator想控制chnl_trans生成值，在chnl_basic_test中先对genp[i].randomize且用with进行约束，这样gen就不是默认的软约束值了。

4、关联数组启动仿真

父类句柄数组，然后关联数组如tests["chnl_basic_test"] = basic_test，父类句柄指向子类对象中的父类部分，调用父类的virtual run()，方法是在子类中进行的更新，用到了方法的多态。

5、mcdt_monitor

mcdt_monitor从mcdt(DUT)中获得id和data，通过mailbox给cheaker，然后out_mb.get(on)后，case(om.id)决定和哪个chnl_monitor.get(im)后data比较；

6、gen正常/非正常发送数据

gen正常完成全部发送时，每个gen完成都会run_stop_flag.put()，三个通道全部完成run_stop_callback()启动结束仿真$finish()；

gen未正常完成全部发送时，用以下表示全部接受完停止下来

    fork
        wait(agents[0].vif.ch_margin == 'h20);
        wait(agents[1].vif.ch_margin == 'h20);
        wait(agents[2].vif.ch_margin == 'h20);
    join
    $finish();

7、约束constraint

constraint cstr {
                da.size() inside{3,4};
                da dist{10:=50,[10:20]:=20};
                }

8、其他

字符串s={s，$sformatf("------"，this.af)}，
仿真结束$finish
b变化且iff为真@事件，才可以触发，always@（b iff en） auto<=a;

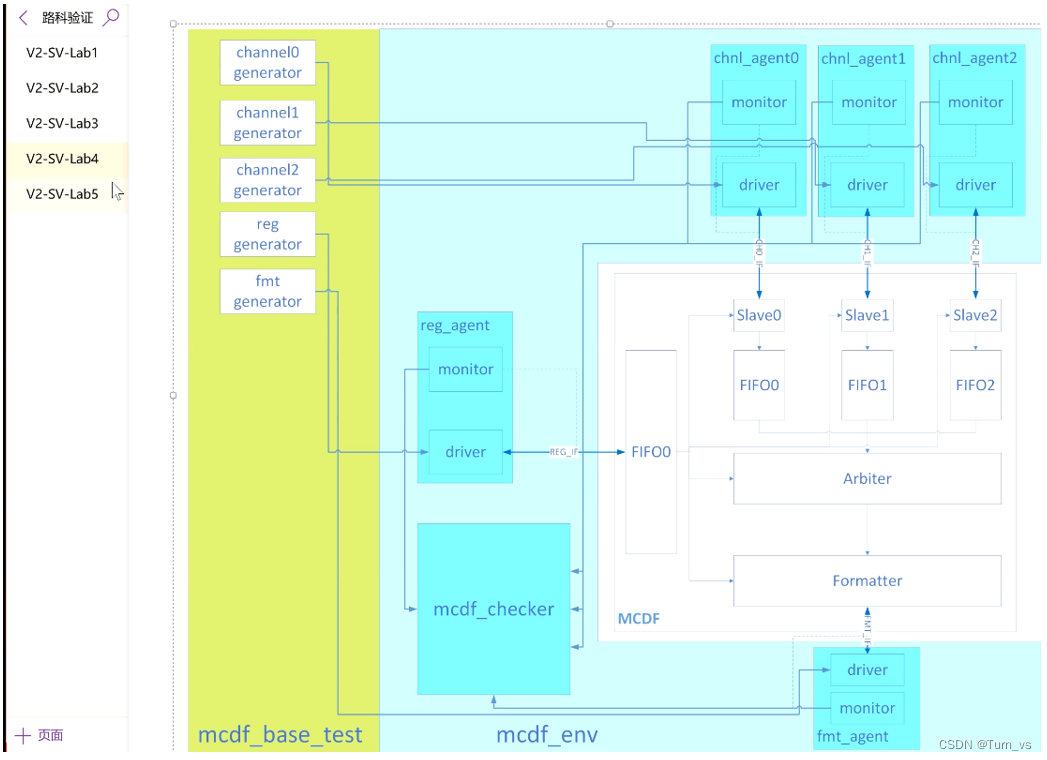

四、lab4

以部分知识点的形式列出：

1、实验知识

fmt_trans中lenght的作用是接收DUT中的length，intf.length和intf.mon_ck.fmt_lenth是一致的；
参考模型建立，通过monitor捕捉reg_trans进行设置更新参考模型值，参考模型输出打包后的chnl_trans和fmt_trans进行比较；
控制寄存器CMD，CMD_ADDR，CMD_DATA_IN(31:0)，CMD_DATA_OUT(31:0)约束是data和addr，cmd的关系，其中write为读是先发送CMD和ADDR，一个周期后在将数据给出reg_write()后 rsp=req.clone()；reg与chnl_trans的关系是控制使能通道和优先级，与formatter的关系是控制数据包输出长度；
this本类中找不到去父类找，do_formatter()，do_data()，do_reg()，是完成数据传输前的设置工作，给上确定的发送数据个数，模式等等。

2、常见验证方法

动态仿真
静态仿真（STA）：语法、语义、跨时钟域CDC（setup、hold）、形式验证
效能验证：能耗、门控时钟、区域时钟、多核

3、事件、旗语

事件： event e1，e2；触发为->e1，等待触发为@e1或wait(e1.triggered)
旗语： semaphore sem；分配1个钥匙sem=new(1)，sem.get(1)；....... sem.put(1)；形成每次都只能一个进行访问

4、结构体、枚举

结构体 struct{bit[7:0]，r，g，b} pixel 只是把数据组织到一起，不如用类；

使用方法：typedef stuct{int a；byte b ...} my_struct_s; 先定义；

my_strut_s st='{32'haaaa_aaaa，8'hbb，...}后赋值；

枚举使用

typedef enum {SHORT_FIFO, MED_FIFO, ....} fmt_fifo_t;  //定义
fmt_fifo_t  fifo;                                      //声明

case(req.fifo)                                         //一种使用方式
          SHORT_FIFO: this.fifo_bound = 64;
          MED_FIFO: this.fifo_bound = 256;
          LONG_FIFO: this.fifo_bound = 512;
          ULTRA_FIFO: this.fifo_bound = 2048;
endcase

5、其他

过程语句 initial always
语句块 begin fork
线程 fork...join_any，for...join_none会执行完内部程序，想要在其未执行完前结束线程，指明fork：aa ...... join disable aa；

五、lab5

1、covergroup根据测试功能点设计

设计

covergroup coverport；

coverpoint tr{xxxx}；

endgroup

例化 coverport = new()；

触发 1、coverport.sample 2、covergroup coverport@（trans_ready）

例子如下：

 class mcdf_coverage;
    ......
    covergroup cg_mcdf_reg_write_read;
      addr: coverpoint reg_vif.mon_ck.cmd_addr {
        type_option.weight = 0;
        bins slv0_rw_addr = {`SLV0_RW_ADDR};
        bins slv1_rw_addr = {`SLV1_RW_ADDR};
      }
      cmd: coverpoint reg_vif.mon_ck.cmd {
        type_option.weight = 0;
        bins write = {`WRITE};
        bins read  = {`READ};
        bins idle  = {`IDLE};
      }
      cmdXaddr: cross cmd, addr {
        bins slv0_rw_addr = binsof(addr.slv0_rw_addr);
        bins slv1_rw_addr = binsof(addr.slv1_rw_addr);
        bins write        = binsof(cmd.write);
        bins read         = binsof(cmd.read );
        bins write_slv0_rw_addr  = binsof(cmd.write) && binsof(addr.slv0_rw_addr);
        bins write_slv1_rw_addr  = binsof(cmd.write) && binsof(addr.slv1_rw_addr);
        ...........
      }
    endgroup

task run();
        this.do_reg_sample();
    endtask

task do_reg_sample();
      forever begin
        @(posedge reg_vif.clk iff reg_vif.rstn);
        this.cg_mcdf_reg_write_read.sample();
      end
endtask

endclass

2、其他

$cast(A，B)认为B不变，将B的类型转换成A型后赋值给A
$cast(Ta，Tb)Ta句柄是Tb对象的子类句柄，成功转化的前提是Tb指向的对象是子类对象(既通过Tb=Ta操作后)，是cast的目的是Ta指向Tb指向的对象，此时可以通过操作Ta句柄改变Tb指向对象中的内容。
mcdf_intf从dut.ctrl_regs_intf拿到slvo_en_o，并放到mcdf_pkg中去，当其为0时（通道关闭），不允许ch_valid===1同时ch_ready也为1；
$get_coverage()为平均覆盖率，type_option.weight=0为不统计该coverpaint的权重；
