【实验】ESP32S3 通过IIC读写EEPROM芯片24C08

设计简介

        本设计是选用的是ESP32S3的芯片，学习IIC的使用，对EEPROM进行读写。

        本实验中，开发板选用的是图灵哥TRGESP32S3拓展板，EEPROM芯片用的是板子上搭载的24C08。

24C02芯片简介

24C08是一种常见的EEPROM（可擦可编程只读存储器）芯片，属于24C系列，由多个半导体公司生产，如Atmel（现为Microchip Technology的一部分）、STMicroelectronics等。广泛应用于数据存储领域，特别是在需要非易失性存储的嵌入式系统中。以下是24C08芯片的一些基本特性和应用。

特性

1. 存储容量：24C08提供8Kbit（即1KB）的存储空间。这通常被组织为128个字节页，每页8字节；
2. 接口：它通过I²C（Inter-Integrated Circuit）总线进行通信，这是一种简单的两线式串行接口，仅需时钟线（SCL）和数据线（SDA）即可实现数据的传输；
3. 电源电压：24C08支持多种电压等级，如2.5V、3.0V、3.5V和5V，这使得它能够适应不同的系统要求；
4. 封装：常见的封装形式有8引脚的DIP（双列直插式）封装、8引脚的SOIC（小外形集成电路）封装以及其他表面贴装技术封装；
5. 写保护功能：24C08通常包含一个写保护引脚（WP），当该引脚被拉高时，可以防止对存储器的意外写入，从而保护数据；
6. 数据保持：即使在电源被移除的情况下，24C08也能保持数据长达100年；
7. 擦写周期：24C08支持至少100,000次的擦写周期，适用于那些需要频繁更新数据的场合；
8. 操作速度：24C08支持标准的I²C总线速度，以及高达400kHz的快速模式。

24C08的应用非常广泛，包括但不限于：

1. 存储配置数据
2. 保存用户设置
3. 数据日志记录
4. 在系统编程（ISP）中的应用

在使用24C08时，通常需要编写相应的软件来通过I²C接口与芯片通信，进行数据的读写操作。由于I²C协议的通用性，许多MCU和处理器都提供了直接支持该协议的硬件模块，使得24C08等EEPROM芯片的集成和使用变得相对简单。

24C08的写入时序

24C08芯片的写入过程涉及通过I²C总线发送特定的序列来启动写入操作，并将数据传输到芯片中。以下是24C08写入过程的一般步骤：

1. 开始条件：
   1. 主设备（通常是MCU）通过将SDA线从高电平拉至低电平，同时SCL线保持高电平来生成一个开始条件；
2. 发送设备地址：
   1. 主设备接着发送一个7位的设备地址，紧随其后的是一个读写位（R/W），其中0表示写操作；
   2. 24C08支持多个设备地址，通过A0、A1和A2引脚的不同组合来选择不同的地址；
   3. 主设备释放SDA线，允许从设备（24C08芯片）通过拉低SDA线来发送应答（ACK）；
3. 发送内存地址：
   1. 在接收到从设备的应答后，主设备发送一个16位的内存地址（对于24C08，通常只有低8位有效，因为它的存储空间小于256字节）；
   2. 每发送一个字节后，主设备都会检查从设备的应答；
4. 写入数据：
   1. 在发送完内存地址并获得应答后，主设备开始发送要写入的数据字节；
   2. 每发送一个字节，主设备都需要检查从设备的应答；
   3. 可以连续写入多个字节，直到达到页边界（对于24C08，每页8字节）；
5. 停止条件：
   1. 写入完成后，主设备生成一个停止条件来结束数据传输，这是通过将SDA线从低电平拉至高电平，同时SCL线保持高电平来实现的。

以下是写入过程的详细步骤：

1. 主设备产生开始条件；
2. 主设备发送设备地址和写操作位（0），并接收从设备的ACK；
3. 主设备发送内存地址的低8位，并接收从设备的ACK；
4. 主设备发送第一个数据字节，并接收从设备的ACK；
5. 如果需要，主设备继续发送更多的数据字节，直到达到页边界或完成所有数据的写入；
6. 在每个数据字节写入后，主设备都会收到从设备的ACK；
7. 完成数据写入后，主设备产生停止条件。

需要注意的是，24C08的写入周期通常需要一些时间（例如，5毫秒）来完成，因此在写入操作后应等待足够的时间（比如加入一段延时），以确保数据正确地写入存储器。此外，如果在写入过程中需要跨页写入数据，必须先停止当前页的写入，然后重新发送新的内存地址以开始下一页的写入。

部分程序源码

24c02.cpp

/**
****************************************************************************************************
 * @file      24c02.cpp
 * @author    Turinger Software
 * @version   V1.0
 * @date      2024-09-20
 * @brief     EEPROM实验
 * 实验平台    图灵哥 TRGESP32S3探索板
 *
****************************************************************************************************
 */

#include "24c02.h"
#include <Wire.h>

/**
 * @brief     初始化EEPROM器件
 * @param       无
 * @retval      无
 */
void at24c02_init(void)
{
    Wire.begin(IIC_SDA, IIC_SCL, 400000);    /* 初始化IIC连接 */
}

/**
 * @brief     在AT24C02指定地址读出一个数据
 * @param       addr: 开始读取数据的地址
 * @retval      读到的数据 / 0xFF:未接收到数据
 */
uint8_t at24c02_read_one_byte(uint8_t addr)
{
    Wire.beginTransmission(EEPROM_ADDR);      /* 发送从机的7位器件地址到发送队列 */
    Wire.write(addr);                         /* 发送要读取从机数据的地址到发送队列 */
    Wire.endTransmission(0);                  /* IIC 发送 发送队列的数据(传参为0,表示重新发送一个start信号,保持IIC总线有效连接) */

    Wire.requestFrom(EEPROM_ADDR, 1);         /* 主机向从机发送数据请求,并获取到数据 */
    if (Wire.available() != 0)                /* 得到已经接收到的数据字节数 */
    {
        return Wire.read();                   /* 到数据缓冲区读取数据 */
    }

    return 0xFF;
}

/**
 * @brief     在AT24C02指定地址写入一个数据
 * @param       addr: 写入数据的目的地址
 * @param       data: 要写入的数据
 * @retval      无
 */
void at24c02_write_one_byte(uint8_t addr, uint8_t data)
{
    Wire.beginTransmission(EEPROM_ADDR);    /* 发送从机的7位器件地址到发送队列 */
    Wire.write(addr);                       /* 发送要写入从机数据的地址到发送队列 */
    Wire.write(data);                       /* 发送要写入从机数据到发送队列 */
    Wire.endTransmission(1);                /* IIC 发送 发送队列的数据(传参为1,表示发送stop信号,结束传输) */

    delay(10);    /* 注意: EEPROM 写入比较慢,必须等到10ms后再写下一个字节 */
}

/**
 * @brief     检查AT24C02是否正常
 *   @note      检测原理: 在器件的末地址写如0X55, 然后再读取, 如果读取值为0X55
 *              则表示检测正常. 否则,则表示检测失败.
 *
 * @param       无
 * @retval      检测结果
 *              0: 检测成功
 *              1: 检测失败
 */
uint8_t at24c02_check(void)
{
    uint8_t temp;

    temp = at24c02_read_one_byte(255);      /* 避免每次开机都写AT24CXX */

    if (temp == 0X55)                       /* 读取数据正常 */
    {
        return 0;
    }
    else                                    /* 排除第一次初始化的情况 */
    {
        at24c02_write_one_byte(255, 0X55);  /* 先写入数据 */
        temp = at24c02_read_one_byte(255);  /* 再读取数据 */

        if (temp == 0X55)
        {
            return 0;
        }
    }

    return 1;
}

/**
 * @brief     在AT24C02里面的指定地址开始读出指定个数的数据
 * @param       addr    : 开始读出的地址 对24c02为0~255
 * @param       pbuf    : 数据数组首地址
 * @param       datalen : 要读出数据的个数
 * @retval      无
 */
void at24c02_read(uint8_t addr, uint8_t *pbuf, uint8_t datalen)
{
    while (datalen--)
    {
        *pbuf++ = at24c02_read_one_byte(addr++);
    }
}

/**
 * @brief     在AT24C02里面的指定地址开始写入指定个数的数据
 * @param       addr    : 开始写入的地址 对24c02为0~255
 * @param       pbuf    : 数据数组首地址
 * @param       datalen : 要写入数据的个数
 * @retval      无
 */
void at24c02_write(uint8_t addr, uint8_t *pbuf, uint8_t datalen)
{
    while (datalen--)
    {
        at24c02_write_one_byte(addr, *pbuf);
        addr++;
        pbuf++;
    }
}

24c02.h

/**
 ****************************************************************************************************
 * @file      24c02.h
 * @author    Turinger Software
 * @version   V1.0
 * @date      2024-09-20
 * @brief     EEPROM实验
 * 实验平台    图灵哥 TRGESP32S3探索板
 *
 ****************************************************************************************************
 */

#ifndef __24C02_H
#define __24C02_H

#include "Arduino.h"

/* 引脚定义 */
#define IIC_SCL     42
#define IIC_SDA     41

#define EEPROM_ADDR 0x50    /* 7位器件地址 */

/* 函数声明 */
void at24c02_init(void);                                            /* 初始化IIC */
uint8_t at24c02_check(void);                                        /* 检查器件 */
uint8_t at24c02_read_one_byte(uint8_t addr);                        /* 指定地址读取一个字节 */
void at24c02_write_one_byte(uint8_t addr,uint8_t data);             /* 指定地址写入一个字节 */
void at24c02_write(uint8_t addr, uint8_t *pbuf, uint8_t datalen);   /* 从指定地址开始写入指定长度的数据 */
void at24c02_read(uint8_t addr, uint8_t *pbuf, uint8_t datalen);    /* 从指定地址开始读出指定长度的数据 */

#endif

iic_eeprom.ino

/**
 ******************************************************************************
 * @file      iic_eeprom.ino
 * @author    Turinger Software
 * @version   V1.0
 * @date      2024-09-20
 * @brief     EEPROM 实验
 ******************************************************************************
 * 实验平台    图灵哥 TRGESP32S3探索板
 * 实验目的    学习IIC外设的使用，对EEPROM器件进行读写操作
 *
 * 硬件资源及引脚分配：
 * 1,    KEY --> ESP32S3 IO
 *       KEY --> IO0
 * 2,  UART0 --> ESP32S3 IO
 *      TXD0 --> IO43
 *      RXD0 --> IO44
 * 3, EEPROM --> ESP32S3 IO
 *       SCL --> IO42
 *       SDA --> IO41
 *
 * 实验现象：
 * 1, 检测IIC总线上是否有24C08器件，按下KEY会写入数据到EEPROM，每隔1秒钟会打印出EEPROM的0地址开始存放的有效内容
 *
 * 注意事项：
 * 无
 *
 ******************************************************************************
 */

#include "24c02.h"
#include "key.h"
#include "uart.h"


const uint8_t g_text_buf[] = {"ESP32S3 IIC TEST"};  /* 要写入到24c02的字符串数组 */
#define TEXT_SIZE   sizeof(g_text_buf)              /* TEXT字符串长度 */
uint8_t datatemp[TEXT_SIZE];                        /* 从EEPROM读取到的数据 */

/**
 * @brief    当程序开始执行时，将调用setup()函数，通常用来初始化变量、函数等
 * @param    无
 * @retval   无
 */
void setup()
{
    key_init();               /* KEY初始化 */
    uart_init(0, 115200);     /* 串口0初始化 */
    at24c02_init();           /* 初始化24CXX */

    while (at24c02_check())   /* 检测不到24c02 */
    {
        Serial.println("24C02 Check Failed!");
        delay(500);
    }
    Serial.println("24C02 Ready!");
}

/**
 * @brief    循环函数，通常放程序的主体或者需要不断刷新的语句
 * @param    无
 * @retval   无
 */
void loop()
{
    at24c02_read(0, datatemp, TEXT_SIZE);                       /* 从24C02的0地址处中读取TEXT_SIZE长度数据 */
    Serial.printf("The Data Readed Is:%s \r\n", datatemp);

    if (KEY == 0)
    {
        at24c02_write(0, (uint8_t *)g_text_buf, TEXT_SIZE);     /* 向24C02的0地址处写入TEXT_SIZE长度数据 */
        Serial.printf("24C02 Write %s Finished! \r\n", g_text_buf);
    }

    delay(1000);
}

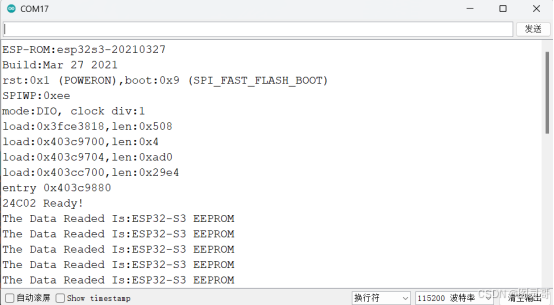

实验结果

检测IIC总线上是否有24C08器件，按下KEY会写入数据到EEPROM，每隔1秒钟会打印出EEPROM的0地址开始存放的有效内容

实验到此结束，感谢观看。
