【收藏】麻省理工：如何选择和设计论文的Figure？

论文中的图表以独有的方式组织信息，更好地传递作者思想。那么，如何选择和设计合适的Figure？

MIT Communication Lab（麻省理工学院通信实验室）为作者提供了有效的建议，我们来学习一下

~

01

数据图

在制作数据图时，往往会面临很多选择。比如条形图，折线图，直方图等等。

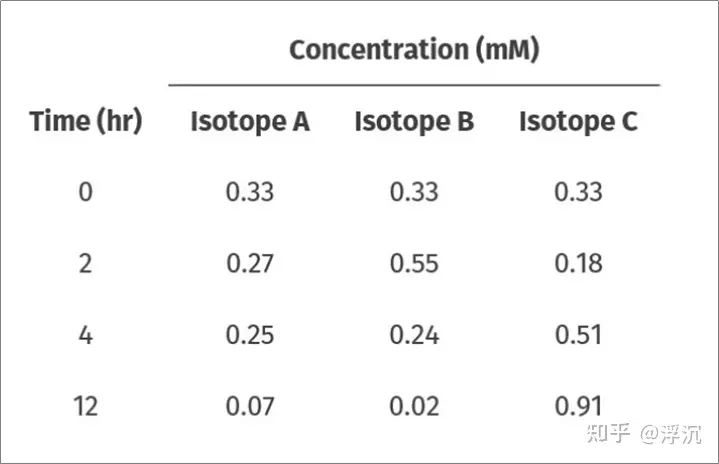

表格提供具体数据，可供读者对照和使用

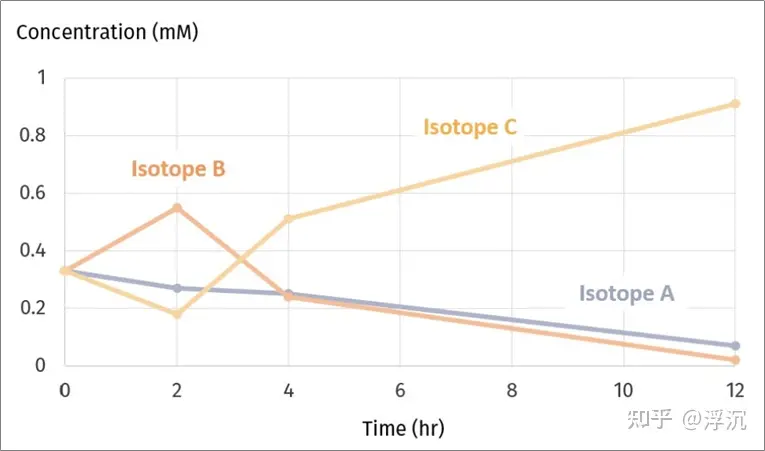

图像牺牲了精度，但有助于从数据中提取有意义的信息

那么，如何选择合适的图表呢？

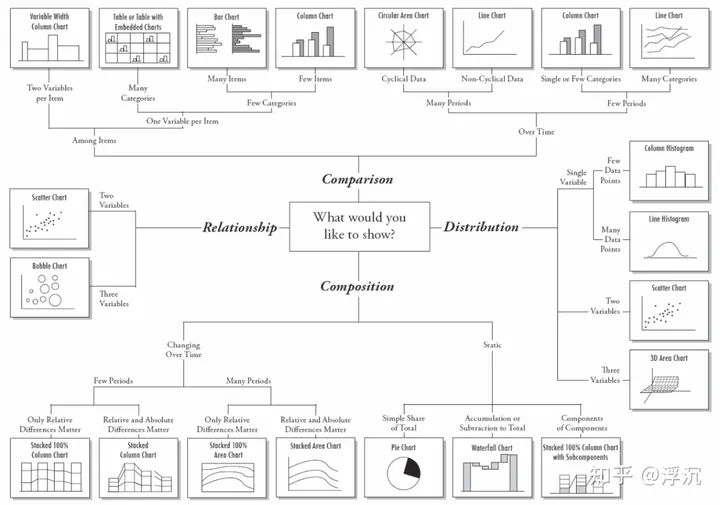

你可以参考Amit Agarwal总结的内容，选择适合自己数据的图表类型：

原图链接：https://img.ctrlq.org/di/choosing_a_good_chart2.pdf

02

概念图

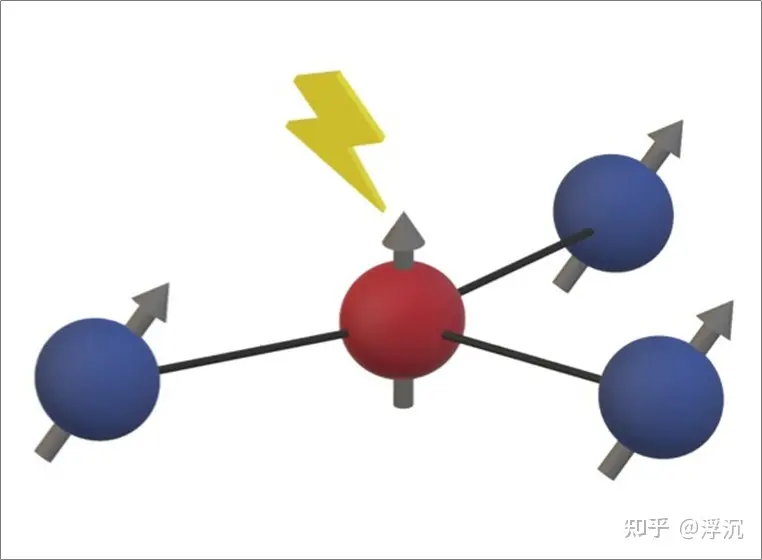

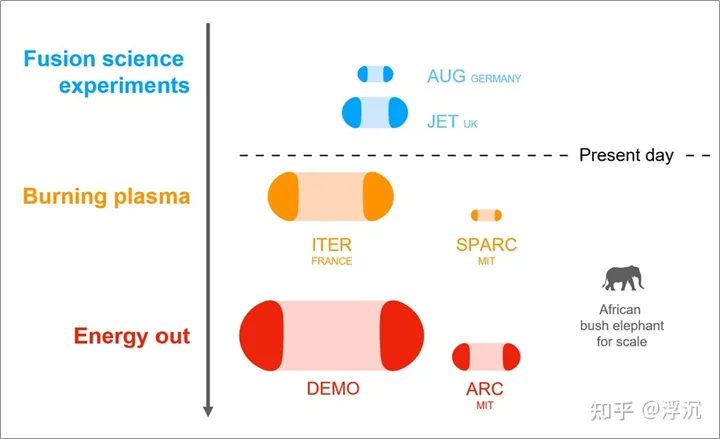

许多图像的设计不是为了展示数据，而是用来说明抽象的概念。以下三种是常见的概念图类型：

卡通图

流程图

符号图

在制作概念图时要注意，图像本质上是为了澄清信息、增进理解，不要为了美观将图像搞得复杂。比如：

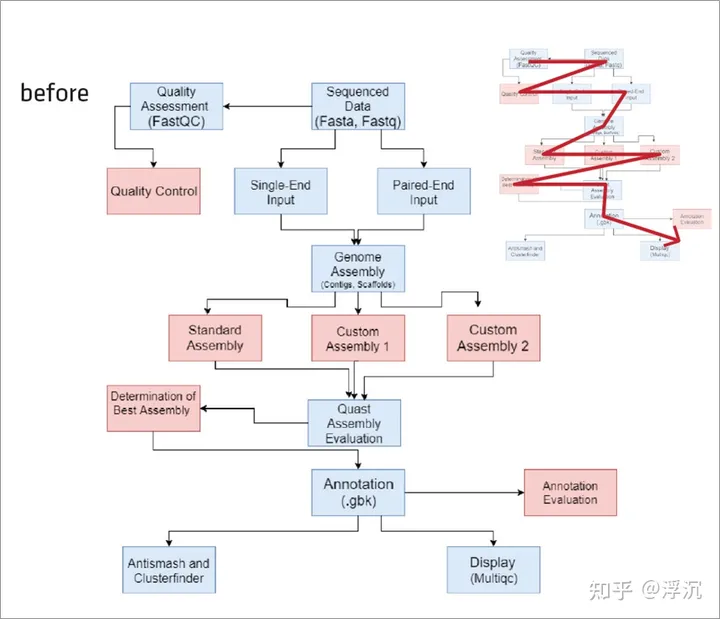

上图乍一看好像没什么问题，但实际上，很多箭头和流程框的设计只是为了填补空间（表面的美观）而没有遵循背后的逻辑，读者在阅读时很容易分心。

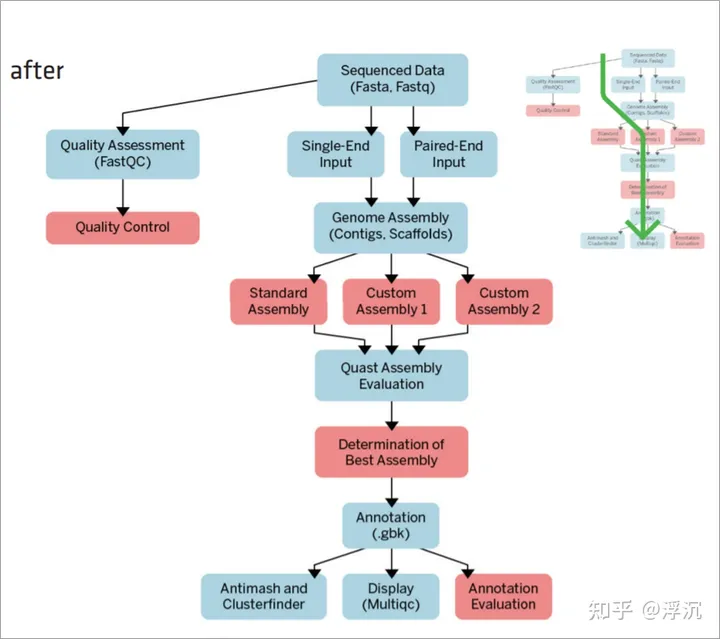

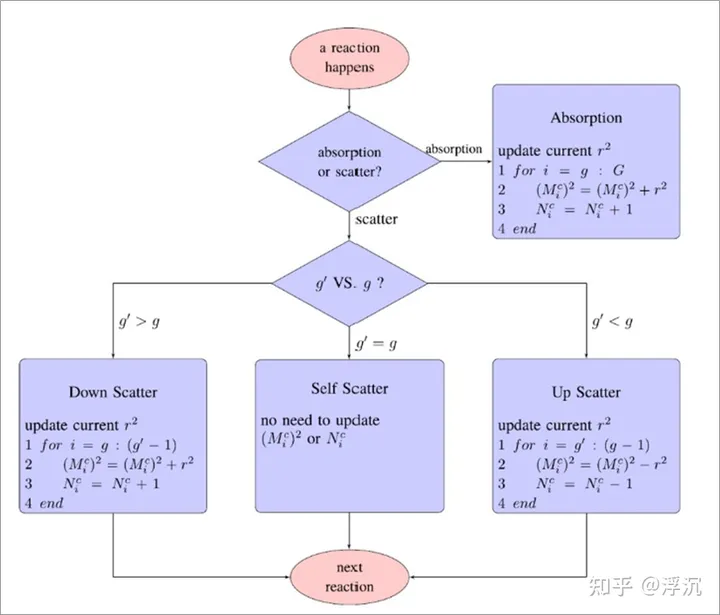

在重新设计的图像中，相关元素的关系更清楚，并且引导读者的视线保持在自上而下的方向，没有不必要的箭头转向。

03

照片

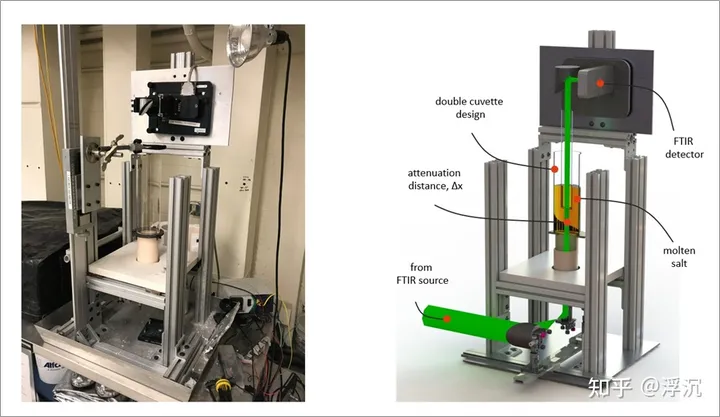

很多照片是基于实验室拍摄的。然而，即使再高明的摄影技术也无法避免照片里有额外的元素混进去。

为了避免这种情况，可以尝试以下方法：

▲提前调整好照片的背景▲用模型代替照片▲给每个重要部件贴上标签

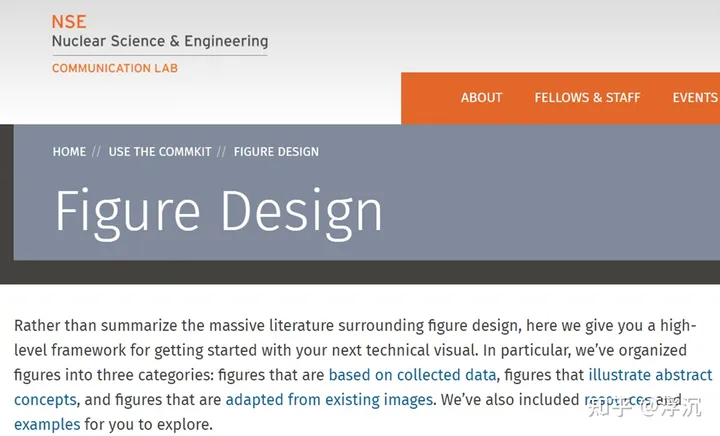

除此之外，MIT Communication Lab还给研究者提供了很多图像设计有关的学习资料，有需要的作者可以去官网查看哦（网址见文末参考资源）。

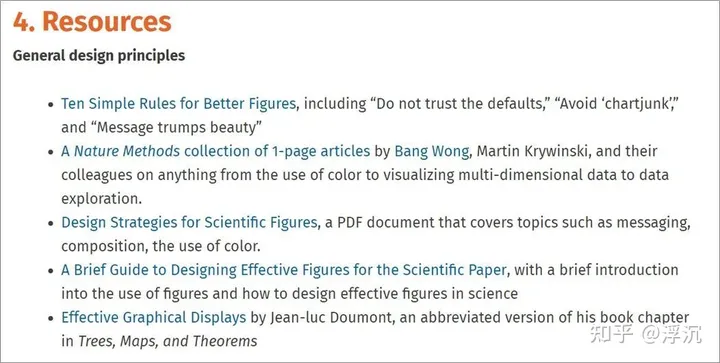

参考资源：https://mitcommlab.mit.edu/nse/
