eNSP配置OSPF（开放式最短路径优先）

目录

OSPF协议详解：

拓扑图：

端口配置：

AR1：

AR2：

配置OSPF：

AR1：

AR2：

配置PC：

         测试：

OSPF协议详解：

可查看之前的博客：OSPF开放式最短路径优先_不会调制解调的猫的博客-优快云博客

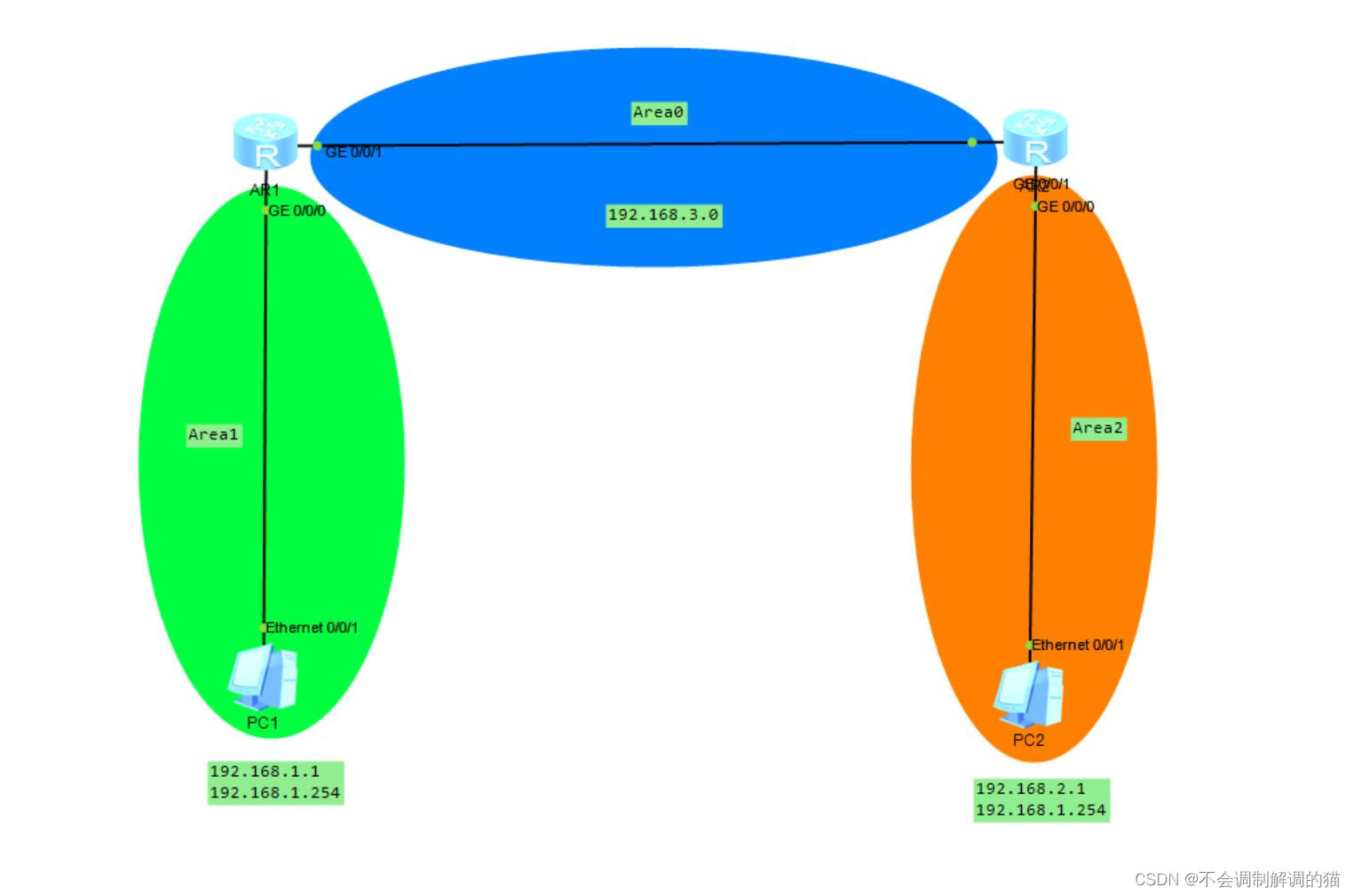

拓扑图：

端口配置：

AR1：

[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip add 192.168.1.254 24

[Huawei-GigabitEthernet0/0/0]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip add 192.168.3.1 24

AR2：

[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip add 192.168.2.254 24

[Huawei-GigabitEthernet0/0/0]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip add 192.168.3.2 24

配置OSPF：

Area1和Area2必须和Area0相连，不然无法建立邻居关系。配置时只需要在区域内输入相应的网络号和反掩码（反掩码只是一种通俗的说法，正式的名字是通配符，作用就是用来检查是否匹配，0代表需要检查是否匹配，255代表忽略该段）即可。

AR1：

[Huawei]ospf 1
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]net 192.168.3.0 0.0.0.255

[Huawei-ospf-1-area-0.0.0.0]area 1
[Huawei-ospf-1-area-0.0.0.1]net 192.168.1.0 0.0.0.255

AR2：

[Huawei]ospf 1
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]net 192.168.3.0 0.0.0.255

[Huawei-ospf-1-area-0.0.0.0]area 2
[Huawei-ospf-1-area-0.0.0.2]net 192.168.2.0 0.0.0.255

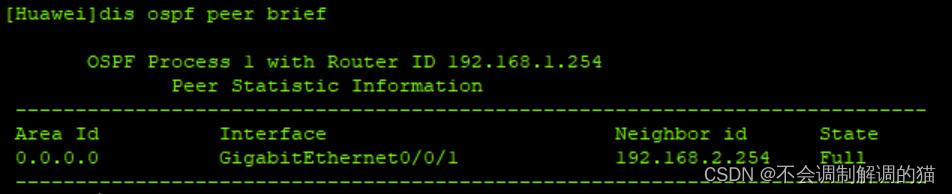

完成后可通过命令查看已建立的邻居关系：

[Huawei]dis ospf peer brief

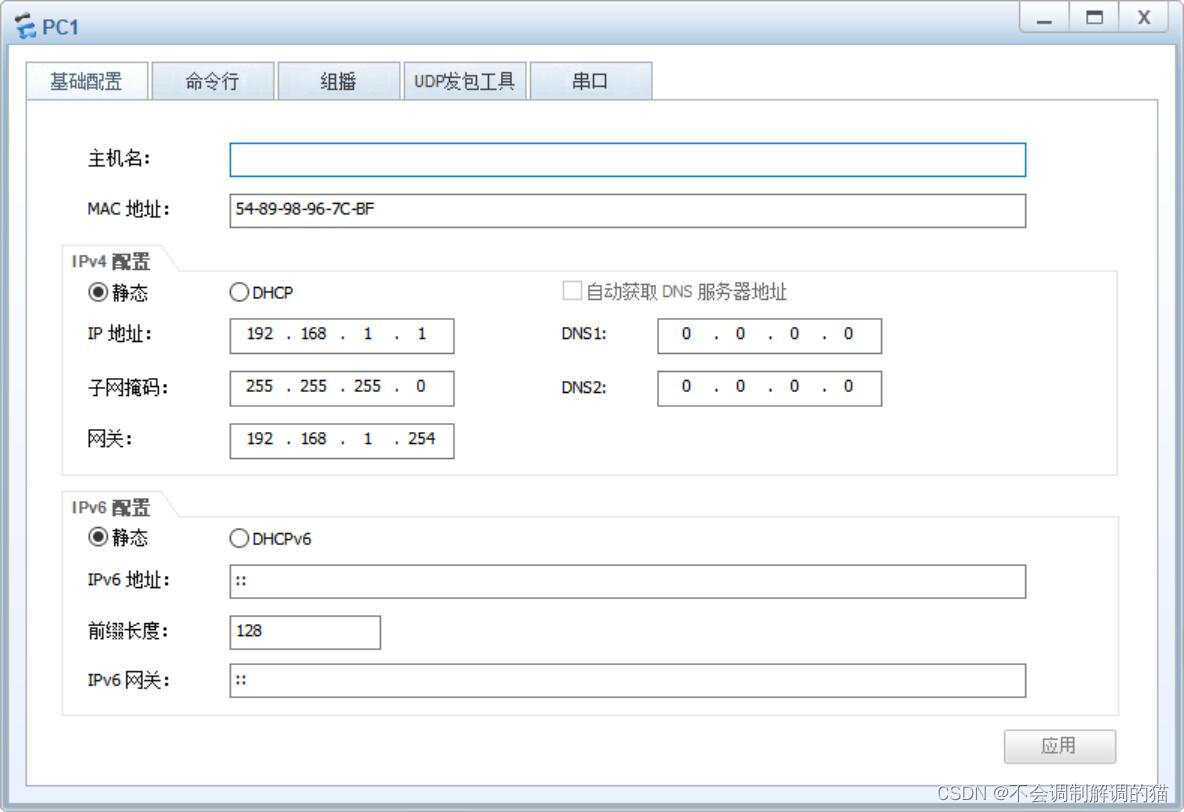

配置PC：

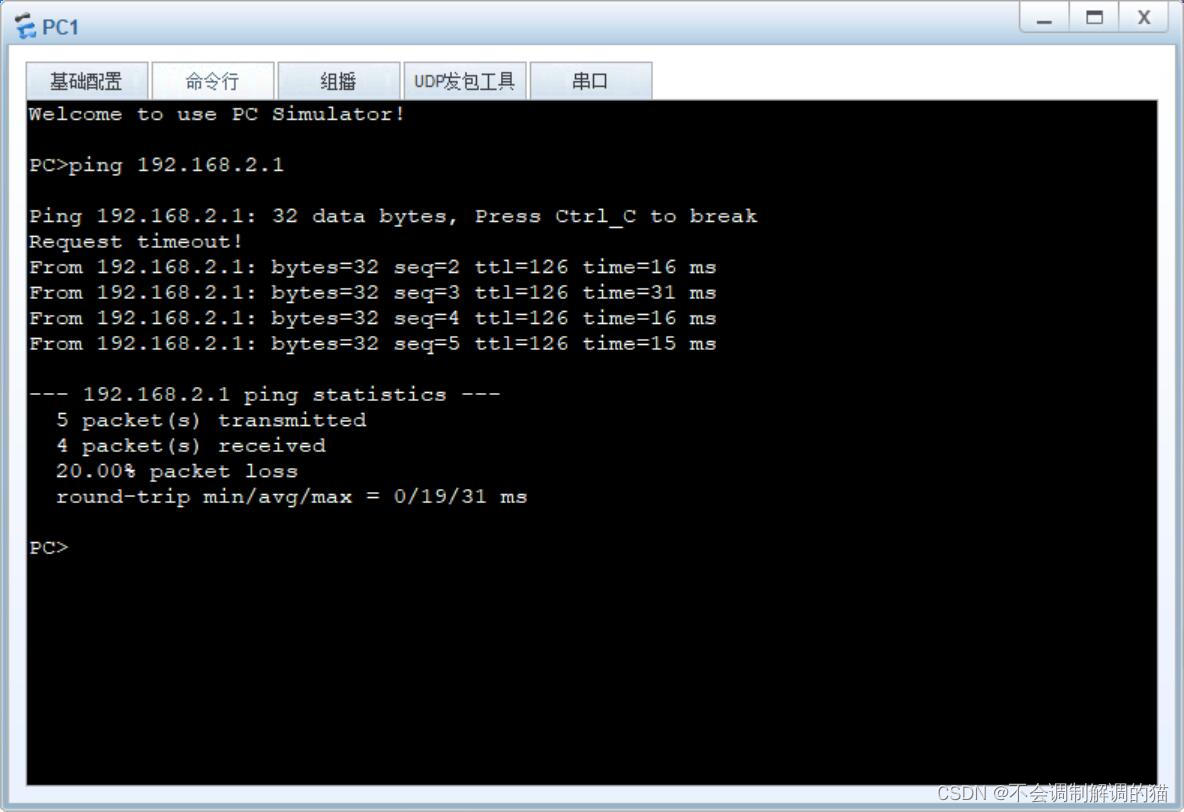

 测试：

开Ping！
