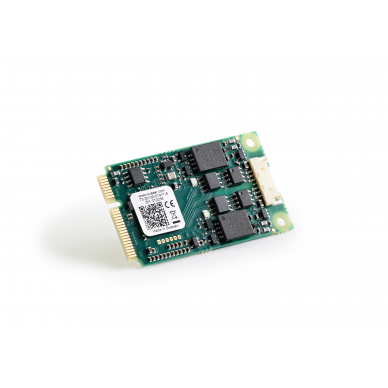

Kvaser Mini PCI Express 2xCAN v3是一款基于Mini PCI Express接口的高性能双通道CAN总线接口卡。该产品采用紧凑型设计（30×51 mm），支持最新的CAN FD协议，通信速率高达8 Mbit/s，完全兼容工业标准的CAN 2.0A和CAN 2.0B协议。

该接口卡提供两个完全独立的CAN通道，支持同时操作，具备优异的实时性能和高达1微秒的时间戳分辨率。其电流隔离设计能有效保护主机设备免受总线侧电气干扰，非常适合工业自动化和汽车电子领域的应用。

心特性与技术参数

2.1 硬件特性

接口类型：Mini PCI Express
CAN通道：2个独立通道
协议支持：CAN 2.0A/B, CAN FD
通信速率：标准CAN最高1 Mbit/s，CAN FD最高8 Mbit/s
标识符支持：11位标准标识符和29位扩展标识符
电气隔离：支持，保护主机设备
工作温度：-40°C 至 +85°C

2.2 软件兼容性

操作系统：Windows 7/8/10/11 (32/64位), Linux
协议栈：兼容J1939, CANopen, NMEA 2000®, DeviceNet
开发支持：提供C, C++, C#, Delphi, Visual Basic, Python示例代码
API统一性：所有Kvaser CAN硬件使用相同的软件API

硬件安装与驱动配置

3.1 硬件安装步骤

将Kvaser Mini PCI Express 2xCAN v3插入主板的Mini PCIe插槽
使用适当的螺丝固定板卡
通过线缆将板卡连接到外部DSUB端口
启动计算机，进入操作系统

3.2 驱动程序安装

Windows系统安装：

访问Kvaser官网下载最新Windows驱动程序
运行安装程序，按照向导完成安装
在设备管理器中确认设备识别正常

Linux系统安装：

# 使用SocketCAN驱动
sudo modprobe can_dev
sudo modprobe kvaser_pci

# 或使用Kvaser官方驱动
# 从官网下载源码编译安装

软件开发环境搭建

4.1 获取CANlib SDK

从Kvaser官网下载CANlib软件开发包，包含：

驱动程序文件
库文件和头文件
开发文档和示例代码
工具软件（如Kvaser CanKing）

4.2 项目配置

C/C++项目配置：

添加CANlib头文件路径到包含目录
链接canlib32.lib或canlib64.lib库文件
设置运行时依赖库

Python环境配置：

pip install python-can
# 或使用Kvaser提供的Python包

CAN通信实战代码示例

5.1 C语言示例：初始化与数据收发

#include <canlib.h>
#include <stdio.h>
#include <stdlib.h>

// 错误检查宏
#define CHECK_STATUS(call) \
do { \
canStatus stat = (call); \
if (stat != canOK) { \
printf("错误: %s 返回 %d\n", #call, stat); \
exit(1); \
} \
} while(0)

int main() {
canHandle hnd;
int channel = 0;

// 初始化CAN库
CHECK_STATUS(canInitializeLibrary());

// 打开通道（接受虚拟设备）
hnd = canOpenChannel(channel, canOPEN_ACCEPT_VIRTUAL);
if (hnd < 0) {
printf("无法打开通道 %d\n", channel);
return 1;
}

// 设置总线参数：500kbps
CHECK_STATUS(canSetBusParams(hnd, canBITRATE_500K, 0, 0, 0, 0, 0));

// 设置总线控制模式
CHECK_STATUS(canSetBusOutputControl(hnd, canDRIVER_NORMAL));

// 开启总线
CHECK_STATUS(canBusOn(hnd));

printf("CAN总线已启动，开始发送数据...\n");

// 发送CAN消息
unsigned char data[8] = {0x01, 0x02, 0x03, 0x04, 0x05, 0x06, 0x07, 0x08};
CHECK_STATUS(canWriteWait(hnd, 0x123, data, 8, canFDMSG_FDF, 100));

// 接收消息
long id;
unsigned char rxData[64];
unsigned int dlc;
unsigned int flags;
unsigned long timestamp;

canStatus status = canReadWait(hnd, &id, rxData, &dlc, &flags, &timestamp, 1000);
if (status == canOK) {
printf("接收到消息: ID=0x%03lX, DLC=%d, Data=", id, dlc);
for (int i = 0; i < dlc; i++) {
printf("%02X ", rxData[i]);
}
printf("\n");
}

// 关闭总线
CHECK_STATUS(canBusOff(hnd));
CHECK_STATUS(canClose(hnd));

return 0;
}

5.2 Python示例：使用python-can库

import can
import time

def can_rx_example():
"""CAN接收示例"""
try:
# 创建总线实例
with can.Bus(interface='kvaser', channel=0, bitrate=500000) as bus:
print("开始监听CAN总线...")

# 设置接收超时时间
start_time = time.time()
timeout = 10 # 秒

while time.time() - start_time < timeout:
# 接收消息
message = bus.recv(timeout=1.0)

if message is not None:
print(f"收到消息: ID=0x{message.arbitration_id:X}, "
f"DLC={message.dlc}, "
f"Data={message.data.hex(' ').upper()}")

# 每2秒发送一条测试消息
if int(time.time() - start_time) % 2 == 0:
send_test_message(bus)

except can.CanError as e:
print(f"CAN错误: {e}")

def send_test_message(bus):
"""发送测试消息"""
message = can.Message(
arbitration_id=0x123,
data=[0x11, 0x22, 0x33, 0x44, 0x55, 0x66, 0x77, 0x88],
is_extended_id=False
)

try:
bus.send(message)
print(f"发送消息: ID=0x{message.arbitration_id:X}")
except can.CanError as e:
print(f"发送失败: {e}")

if __name__ == "__main__":
can_rx_example()

高级功能：静默模式与多设备同步

6.1 静默模式配置

静默模式允许接口卡监听总线而不影响总线通信：

// 设置静默模式
canStatus set_silent_mode(canHandle hnd, int enabled) {
canParam param = enabled ? 1 : 0;
return canIoCtl(hnd, canIOCTL_SET_SILENT_MODE, &param, sizeof(param));
}

// 使用示例
set_silent_mode(hnd, 1); // 启用静默模式
// 进行总线监听...
set_silent_mode(hnd, 0); // 禁用静默模式

2 多设备时间同步

当使用多个Kvaser设备时，可以实现时间同步：

// 同步多个设备的时间
void sync_devices(canHandle* handles, int count) {
unsigned long sync_time = canGetHandleData(handles[0], canCHANNEL_DATA_TIMER);

for (int i = 1; i < count; i++) {
canSetHandleData(handles[i], canCHANNEL_DATA_TIMER, sync_time);
}
}

故障排除与调试技巧

7.1 常见问题解决

设备未识别：检查PCIe插槽连接，确认驱动程序安装正确
通信失败：验证总线终端电阻配置和比特率设置
性能问题：调整接收缓冲区和处理线程优先级

7.2 使用Kvaser诊断工具

Kvaser CanKing：用于基本CAN通信测试
Kvaser Tracer：用于高级总线分析和诊断
Kvaser Memorator Config Tool：用于设备配置

8. 应用案例：汽车CAN网络监控

以下是一个简单的汽车CAN网络监控应用示例：

// 汽车CAN监控示例
void vehicle_can_monitor() {
canHandle hnd = canOpenChannel(0, canOPEN_ACCEPT_VIRTUAL);
canSetBusParams(hnd, canBITRATE_500K, 0, 0, 0, 0, 0);
canBusOn(hnd);

printf("开始监控汽车CAN网络...\n");

while (1) {
long id;
unsigned char data[64];
unsigned int dlc, flags;
unsigned long timestamp;

canStatus status = canReadWait(hnd, &id, data, &dlc, &flags, ×tamp, 100);

if (status == canOK) {
// 解析特定CAN ID的消息
switch (id) {
case 0x100: // 发动机数据
parse_engine_data(data, dlc);
break;
case 0x200: // 变速箱数据
parse_transmission_data(data, dlc);
break;
case 0x300: // 车身数据
parse_body_data(data, dlc);
break;
default:
// 处理其他消息
break;
}
}

// 添加退出条件
if (kbhit() && getch() == 'q') {
break;
}
}

canBusOff(hnd);
canClose(hnd);
}
