车载以太网测试技术解析

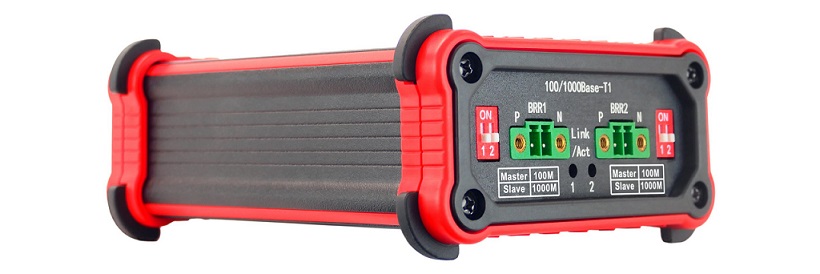

随着车载以太网在域控制器架构中的普及，开发人员面临物理层转换、通信监控与协议仿真的技术整合挑战。本文以ZD-Converter 2000为技术载体，解析其多模态测试功能的硬件实现与工程应用。

一、核心硬件架构

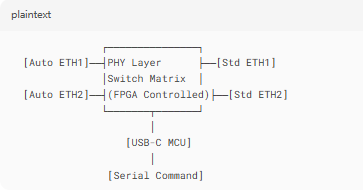

1. 接口拓扑设计

• 双路独立交换矩阵：通过FPGA实现4端口（2×车载以太网+2×标准以太网）的数据路由

• 物理层芯片组：

  • 车载端：Marvell 88Q2112（支持100/1000Base-T1，兼容OPEN Alliance TC10睡眠模式）

  • 标准端：Realtek RTL8211F（10/100/1000M自适应）

2. 工作模式切换原理

模式	硬件路径	技术特性
转换器	Auto ETH⇄FPGA⇄Std ETH	实时MAC帧重构（保留VLAN标签）
嗅探器	Auto ETH→FPGA→Std ETH + TAP Port	硬件TAP分流（延迟<150ns）
拦截器	Auto ETH⇄FPGA⇄Std ETH + Filter Engine	基于规则的帧修改（支持正则表达式匹配）

二、关键技术实现

1. 低延迟嗅探机制

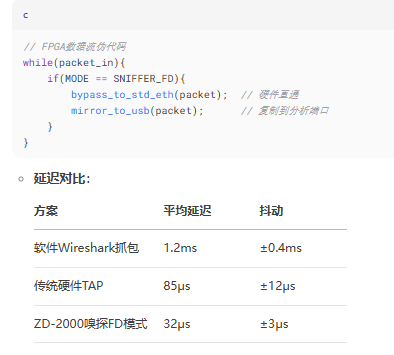

• 嗅探FD模式优化：

2. 物理层自适应技术

• 车载以太网兼容性处理：

  • 自动检测IEEE 802.3bw/bp/bs与OEM定制协议

  • 通过DIP开关强制设定主/从模式（解决无协商机制设备的连接问题）

三、自动化测试接口规范

1. 串口命令协议

• 帧结构：[HEADER][CMD][LEN][DATA][CRC]

  • 包头：0xAA 0x55

  • 指令示例：

    功能	指令码	参数示例
    模式切换	0x01	0x03（嗅探FD模式）
    速率强制设定	0x02	0x02（1000M主模式）
    MAC过滤规则配置	0x05	"00:12:34:56:78:9A"

2. 拦截器规则引擎

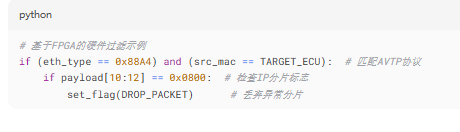

• 五元组过滤逻辑：

四、典型工程问题解决方案

案例1：HiL台架通信延迟抖动

• 问题：CANoe软件嗅探导致ECU响应超时

• 方案：

  1. 启用嗅探FD模式（硬件直通路径）

  2. 配置DIP开关为1000M主模式（固定速率消除协商抖动）

  3. 通过串口命令注入时间同步帧（PTPv2）

• 结果：时间戳精度从±15μs提升至±1.2μs

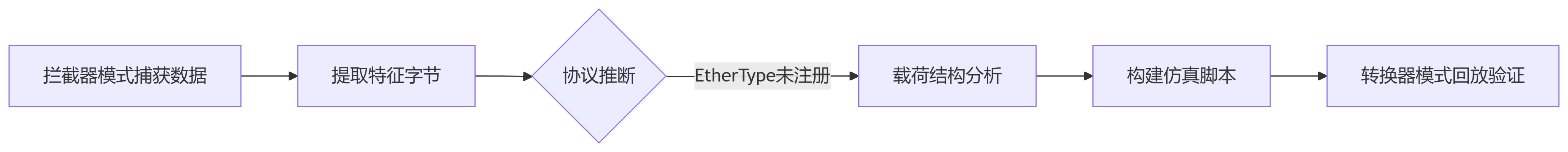

案例2：未知协议逆向分析

• 步骤：

技术规格深度解析

参数	技术含义	工程影响
100/1000Base-T1	符合IEEE 802.3bw/bp物理层规范	兼容BroadR-Reach旧设备
自动协商	基于FLP脉冲的AN/LT机制	避免手动配置冲突
USB-C通信	CDC-ACM协议栈（115200bps, 8N1）	兼容无驱动操作系统
铝制外壳	法拉第笼结构（屏蔽效能>60dB @1GHz）	保障EMC敏感场景稳定性

ZD-Converter 2000的技术价值在于硬件级多模态集成：

1. 通过FPGA交换矩阵实现零软件开销的模式切换

2. 物理层自适应机制覆盖OEM定制协议

3. 串口命令接口符合ISO 14229-3测试规范
   其设计反映了车载测试工具向硬件可重构化与协议无关性的发展趋势，为下一代中央计算架构的验证提供了底层支撑。
