备忘:
可能有用的:
1.版图知识大总结
2.版图教程
3.全流程设计视频:https://www.bilibili.com/video/BV1AS4y1i78s/?from=seopage&vd_source=7f64acc6120a35766d641e7dcf40a66e

1. 依旧是lxh的教程

首先是tools里面的

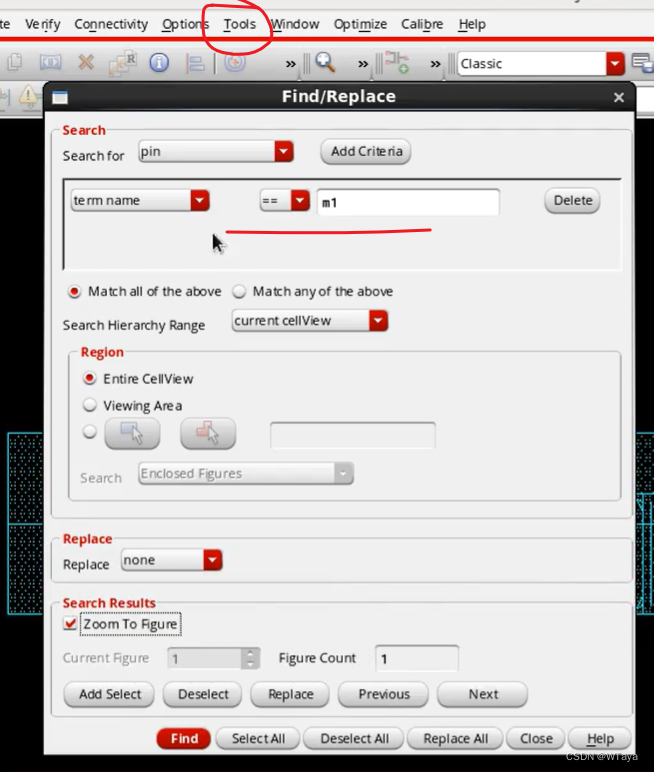

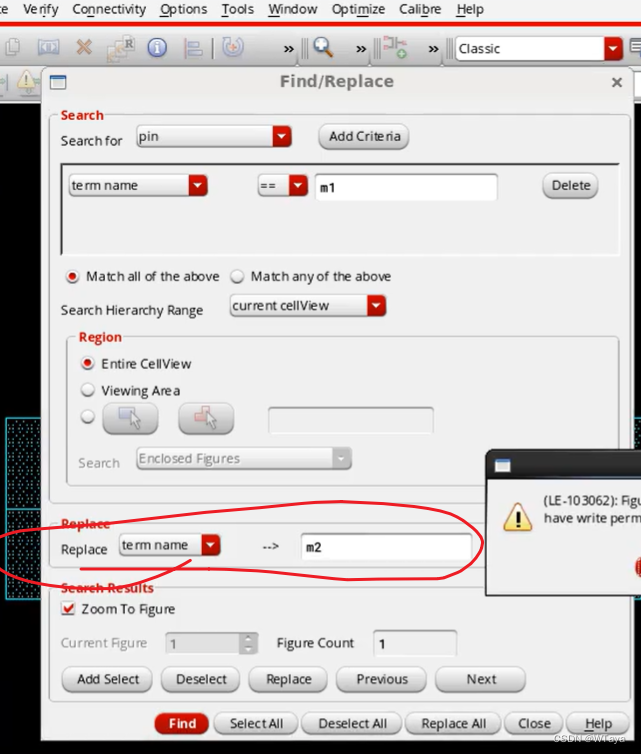

一个是可以替换/找到器件
在这里插入图片描述
在这里插入图片描述
一个是可以帮你替换掉原来的库名,在copy到自己的库里面的时候可以用,有可能因为链接没显示出来,可以用这个方法帮自己替换一下看看

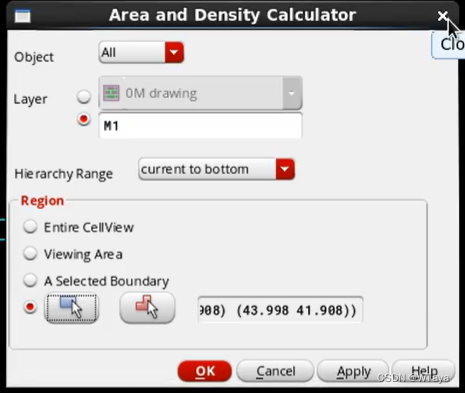

查密度,最后补密度的时候可以辅助,查一块区域的密度,这里选layer的时候选下面可以不是单一层次的,比如这里写M1就是可以帮忙把所有的M1相关的,drawing dummy相关的东西都加在一起查了密度。比calibre快,帮助快速解决金属密度问题。

金属密度需要满足一定的要求来保证良率的可靠性

K-标尺,快捷键
T-tap,点击模块,可以告诉你点击的地方都用了什么层次

在这里插入图片描述

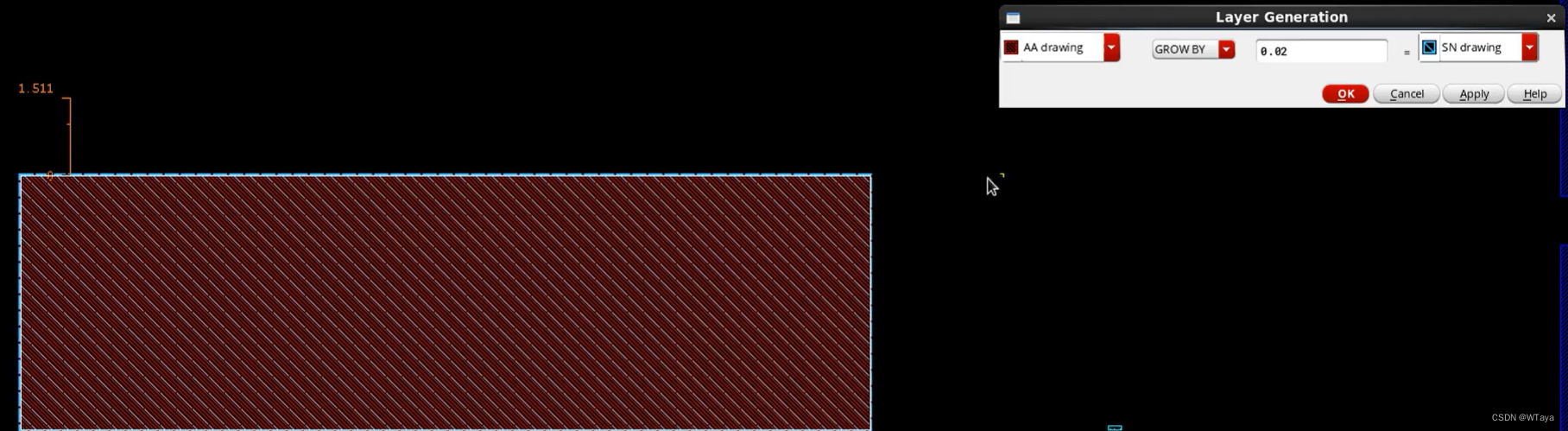

运算帮你生成新层次

roote,floorplan里面的大多还是数字里面VLSI做的

在这里插入图片描述

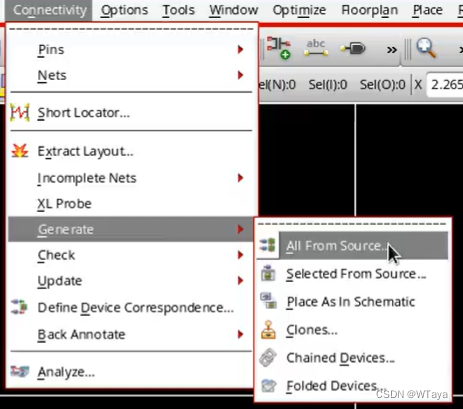

就是把全部器件导入

在这里插入图片描述

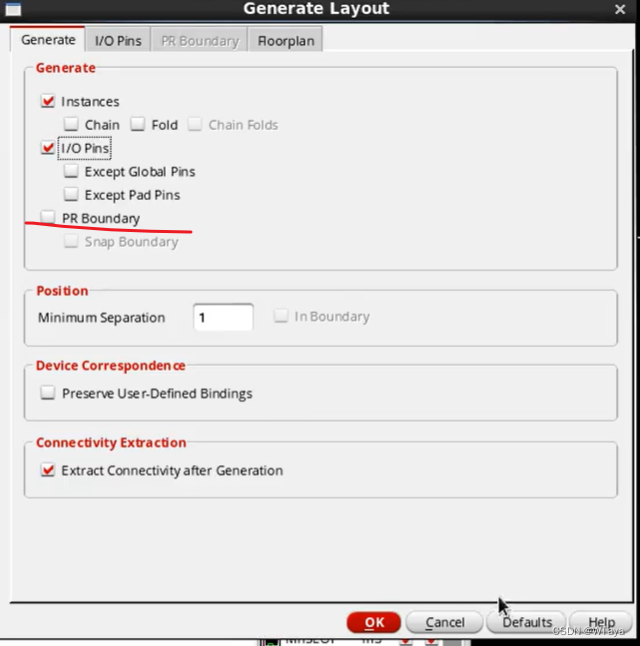

一般PR boundary不选,这里是什么层次。就是说是物理的识别层,注意和工艺识别层的真实的层次区分

在这里插入图片描述
选了IOpin之后的生成的

在这里插入图片描述

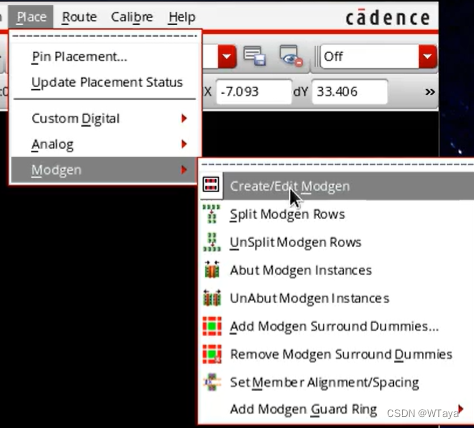

选中之后双击选中的器件就可以进入modgen的模式
在这里插入图片描述
update电路

在这里插入图片描述
啊,可以调间距啥的,up说自己常用的还是custo,这里1.0是1um的间距

在这里插入图片描述

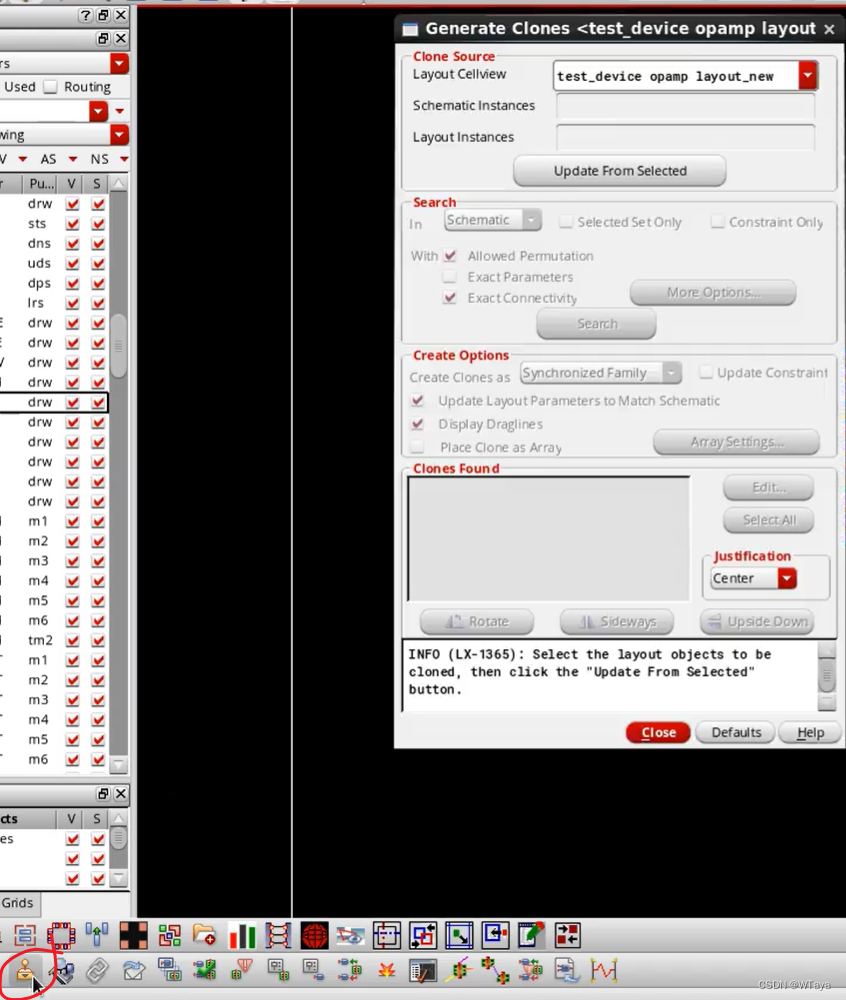

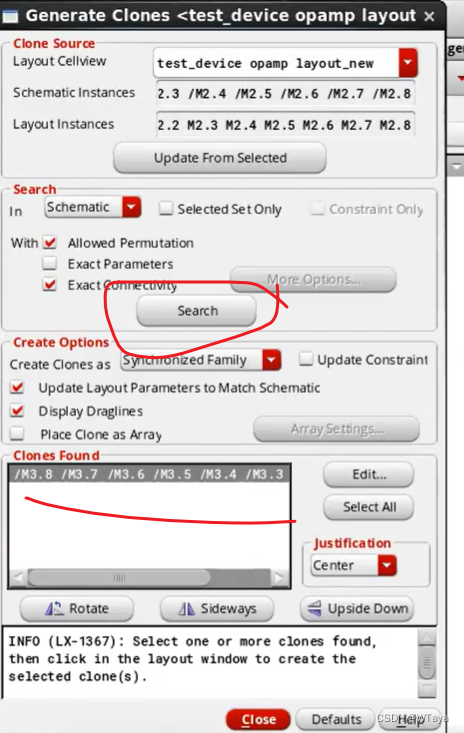

half-half匹配的一般可以用克隆,得先生成一个,然后选克隆search了找到对应关系的可以克隆的,点了之后后面就可以一直有对应关系
但是克隆不能用modgen,感觉没看太懂这段
在这里插入图片描述

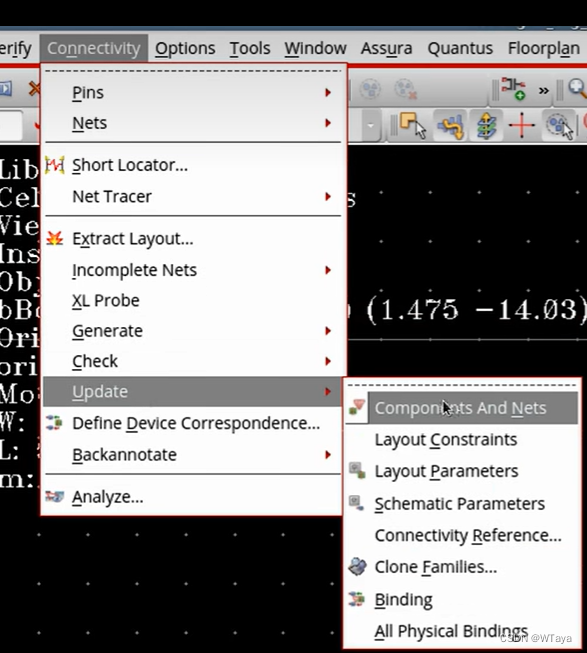

如果丢失了克隆关系可以update

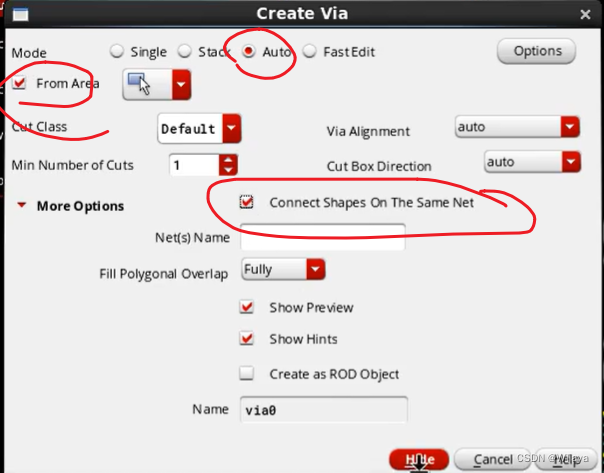

打孔via -O快捷键

auto 可以帮助自动打上同名的孔

在这里插入图片描述
在这里插入图片描述

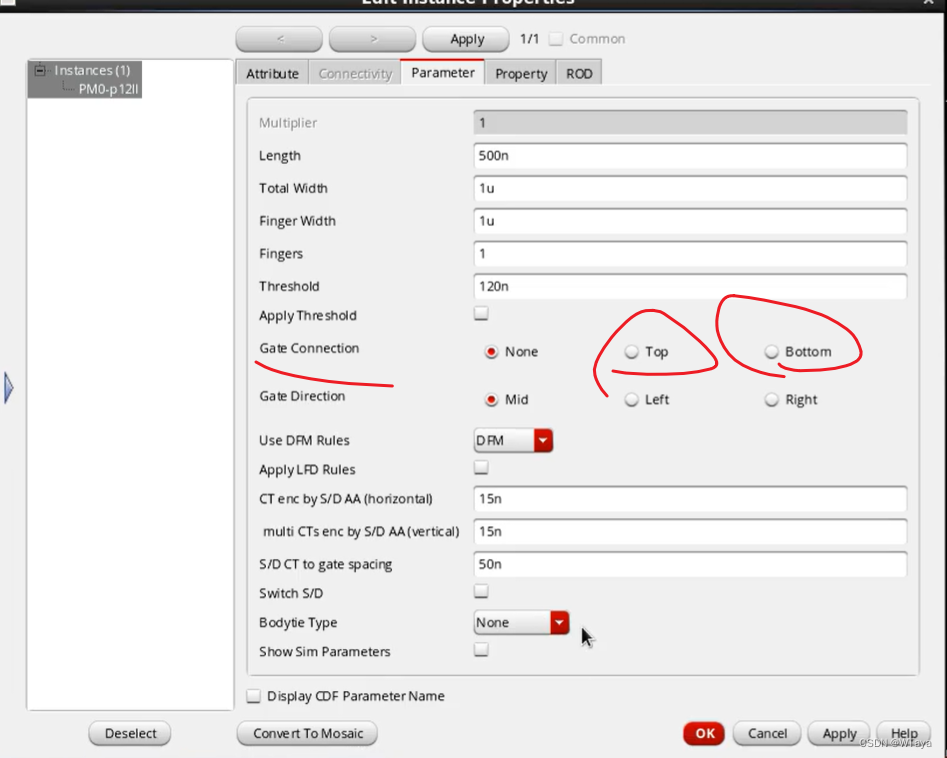

可以选择了之后把gate引出来

2. 全流程视频里面的

在这里插入图片描述

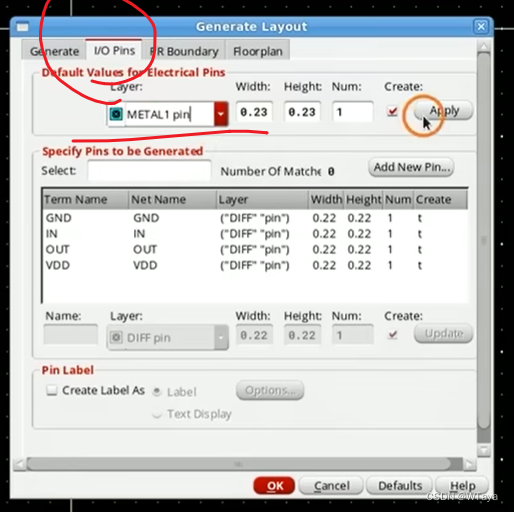

有关I/Opin的设置,这里up设置的M1 pin层

在这里插入图片描述

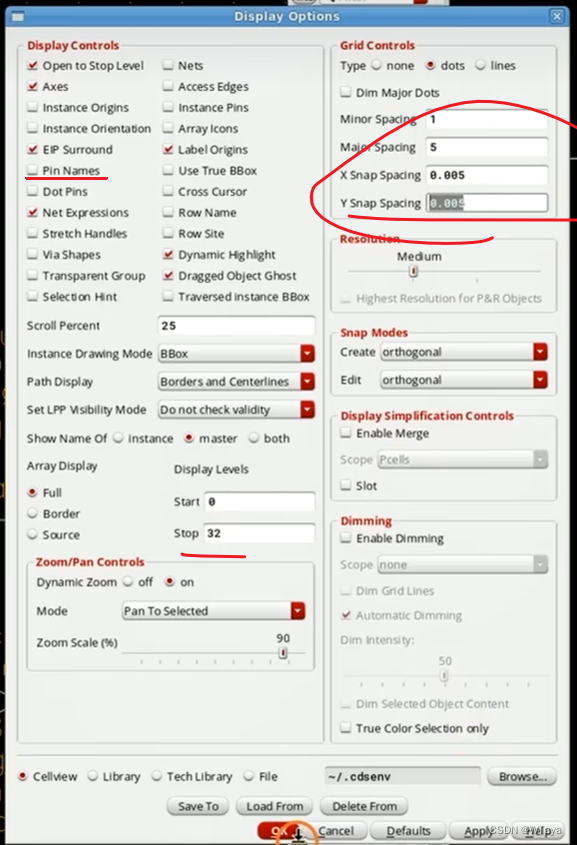

这里up是用stop那边设置32显示的全部层次,maybe用F还是啥的也行
这个窗口是在版图窗口按E打开的

在这里插入图片描述

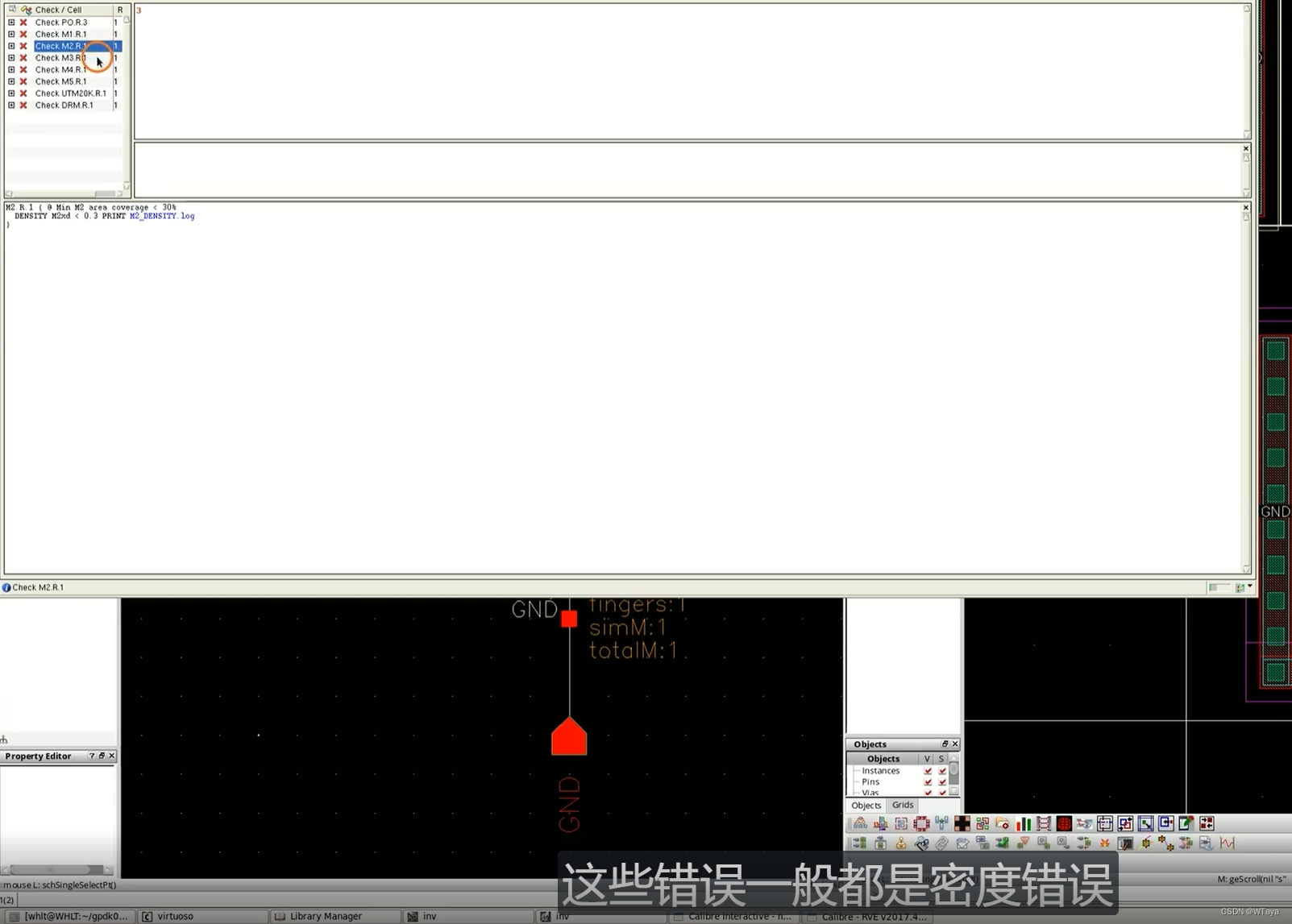

密度错误开始可以先不管

在这里插入图片描述

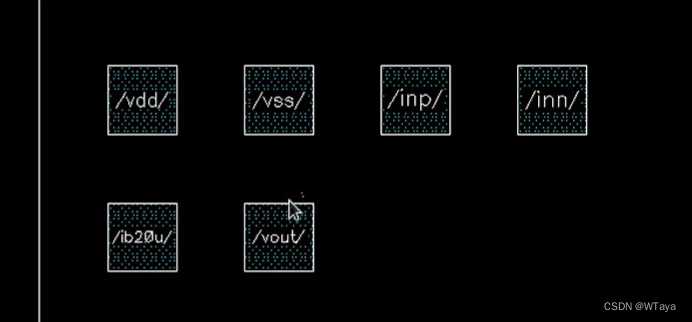

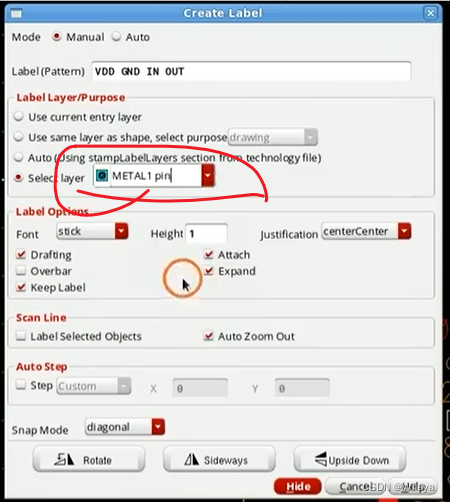

打label,和之前的PIN层选的一样的层

在这里插入图片描述

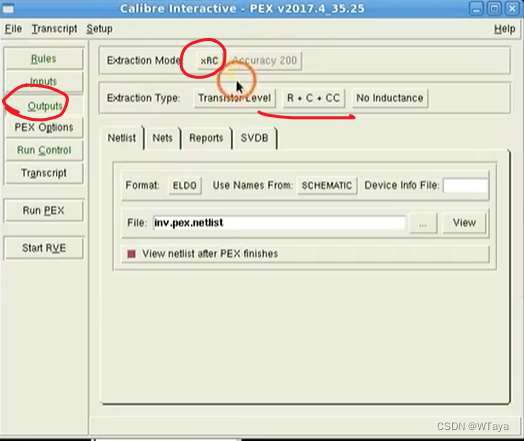

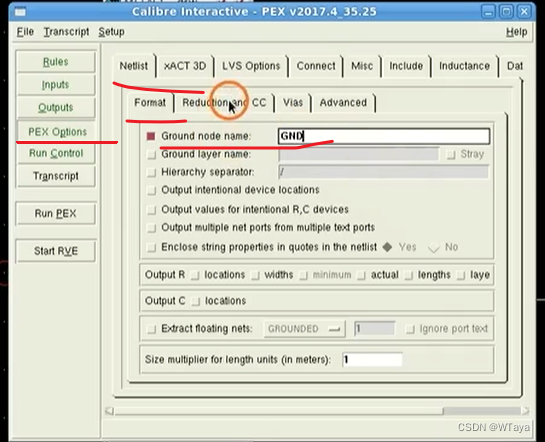

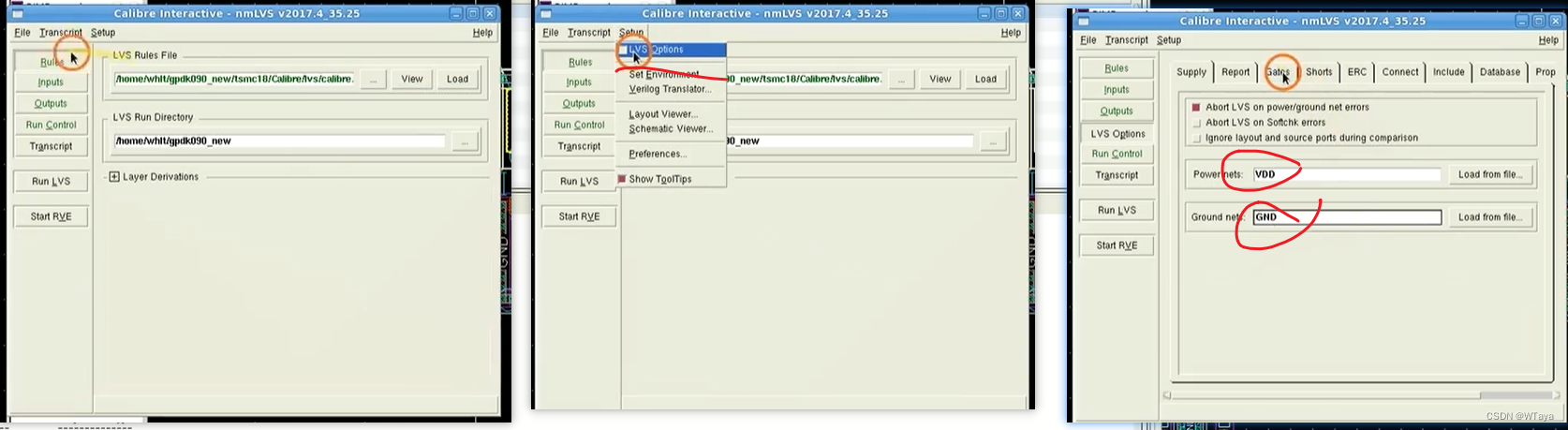

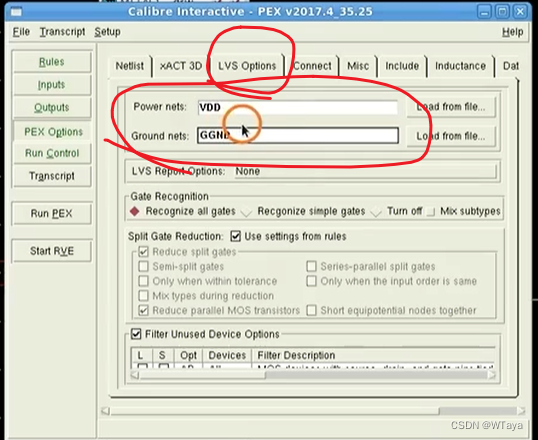

提取寄生:

在这里插入图片描述
在这里插入图片描述

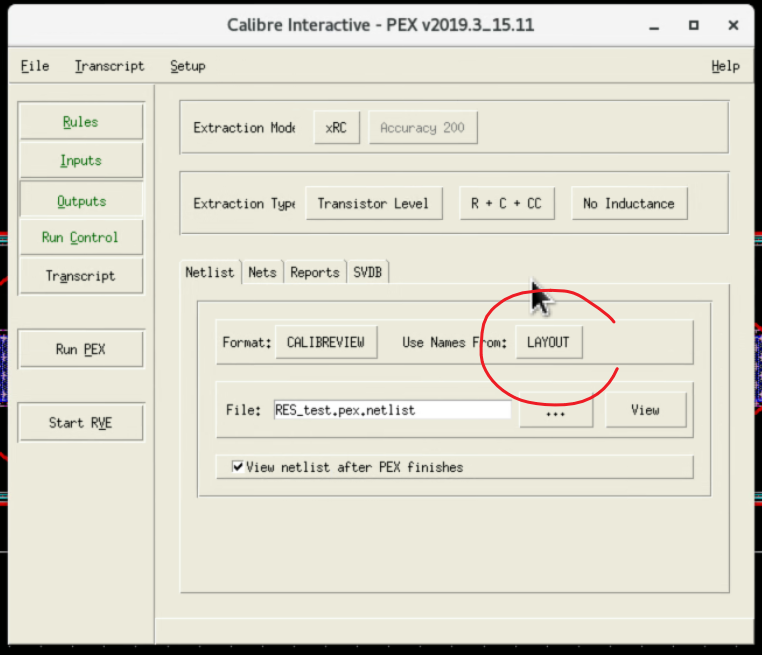

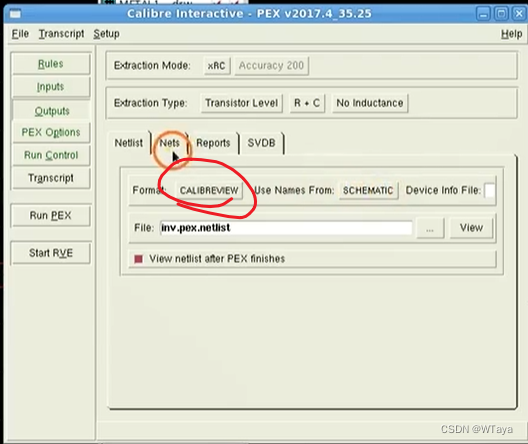

选layout好像更好一点
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

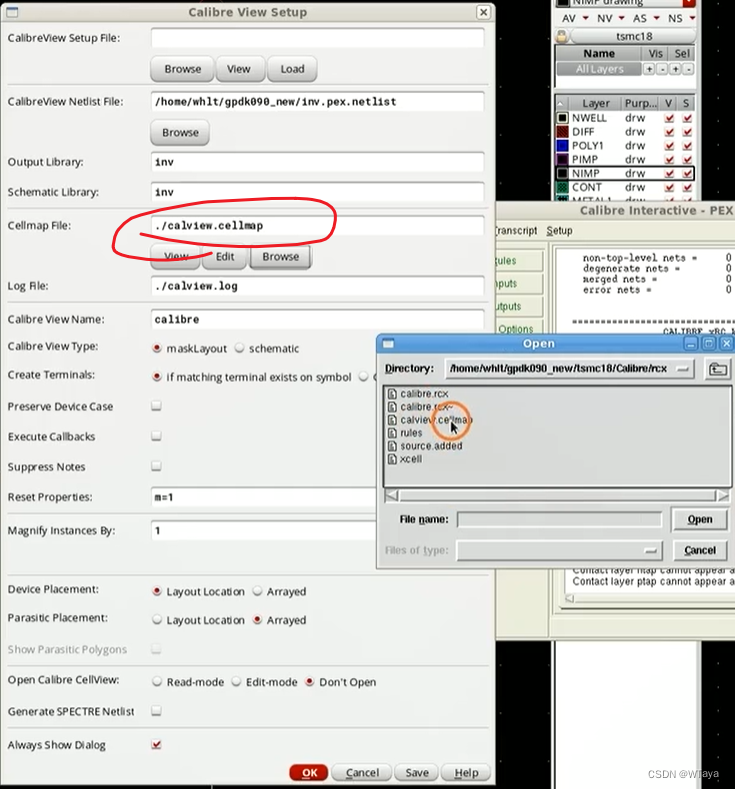

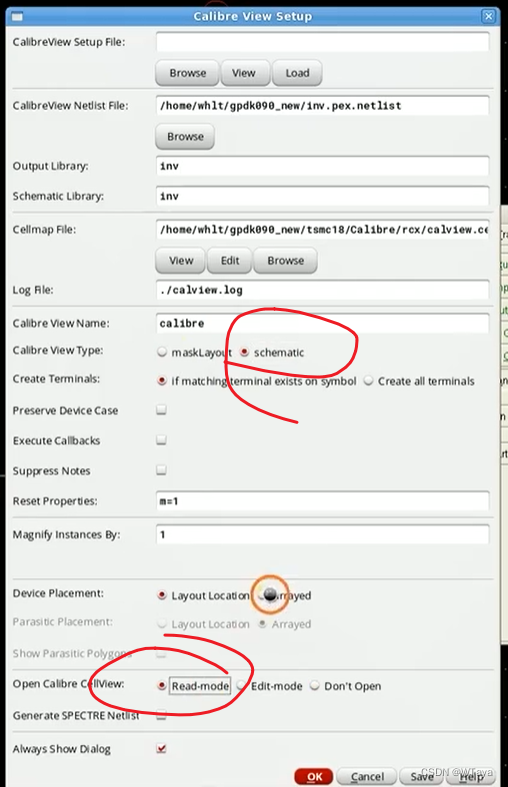

要选工艺库下面的cellmap

提参成功后显示下面的页面:
在这里插入图片描述
在这里插入图片描述
lib里面可以看到参数已经提取成功了

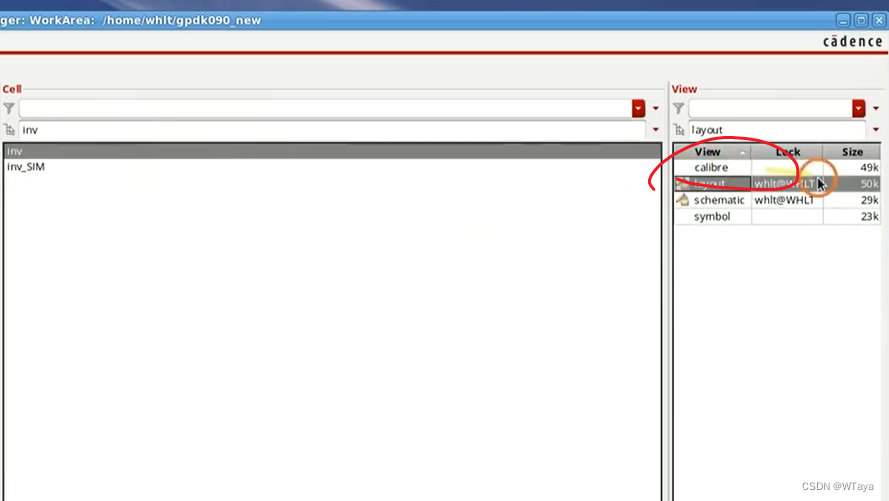

在这里插入图片描述
后仿:

后仿和前仿用一样的原理图,一样的session load

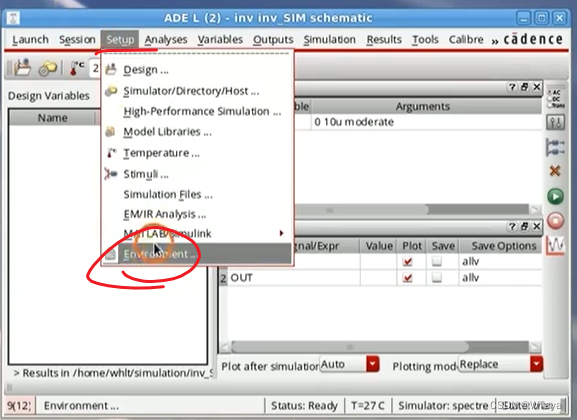

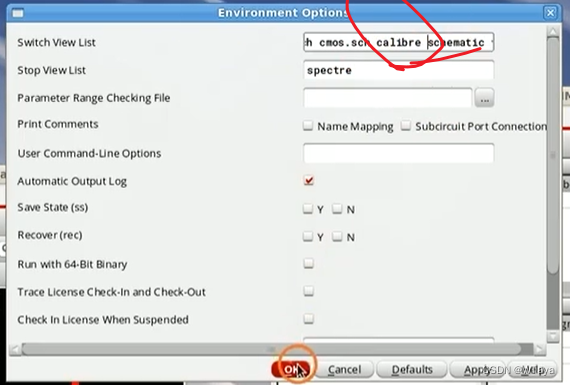

不同的是设置一下environment
在这里插入图片描述

在schematic前面加calibre优先调用
在这里插入图片描述

3. modgen相关的视频

modgen相关可以看这个视频:
B站:闹钟不要叫醒我:https://www.bilibili.com/video/BV1bd4y1J77o/?vd_source=7f64acc6120a35766d641e7dcf40a66e
