Windows驱动开发如何配置双机环境?

目录

前言

一、配置虚拟机

二、在主机上配置目标机以便进行驱动程序部署和测试

三、在目标机上配置以便主机能与之通信

四、在主机进一步配置

五、在主机上安装WinDBG preview版本

---

前言

所谓双机指主机(Host)和目标机(Target)（测试机），目标计算机用来进行驱动程序部署和测试，还有调试。


由于在调试期间, 通常会停止处理器上的指令执行，你会感到机器僵死、卡顿， 因此通常使用两个计算机系统。

在某些情况下，你可以使用虚拟机用作第二个系统。 但是，如果你的代码正在与低级硬件通信，则使用虚拟机可能不是最佳方法。

本篇使用VMWare 虚拟机作为目标机。

                图（一） 主机和目标机调试图示

一、配置虚拟机

1. 在VMware上安装跟主机同样版本的Windows.

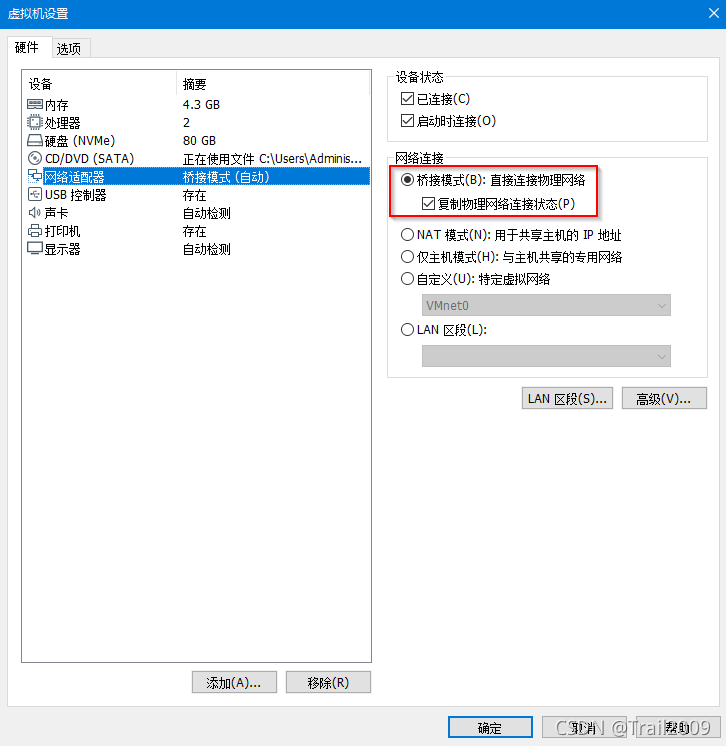

2.虚拟机的网络配置如下图(二)所示：

 3.虚拟机上安装Windows SDK, Windows WDK,安装方法请参考我的另一篇文章：Windows 驱动开发环境设置_Trail2009的博客-优快云博客

二、在主机上配置目标机以便进行驱动程序部署和测试

注意：这里的配置的目的是为了驱动程序的部署和测试，不是调试！
因为在Windows 10的 WDK 1507 及更高版本中，不能用 Visual Studio 进行调试。
所以本篇及下篇还是使用WinDBG进行驱动源码级调试，具体使用WinDBG Preview版本。

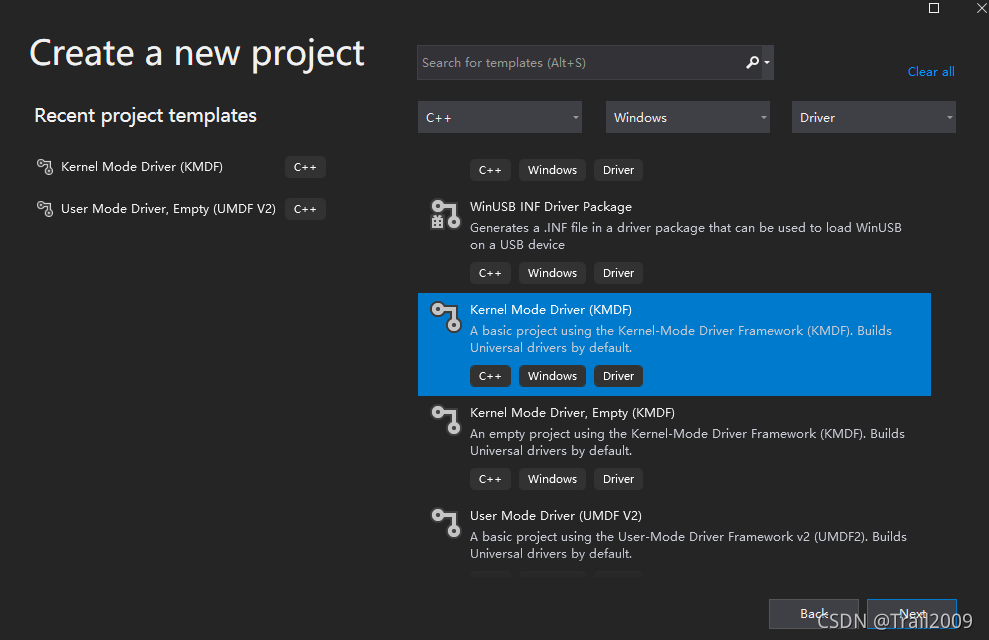

1.在Vs2019中建立一个Kernel mode 驱动程序：

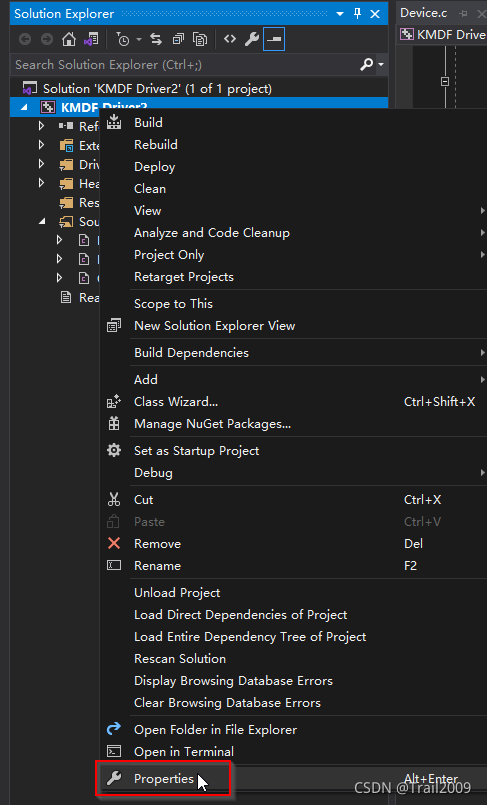

2.选中工程,右键，打开属性页面：

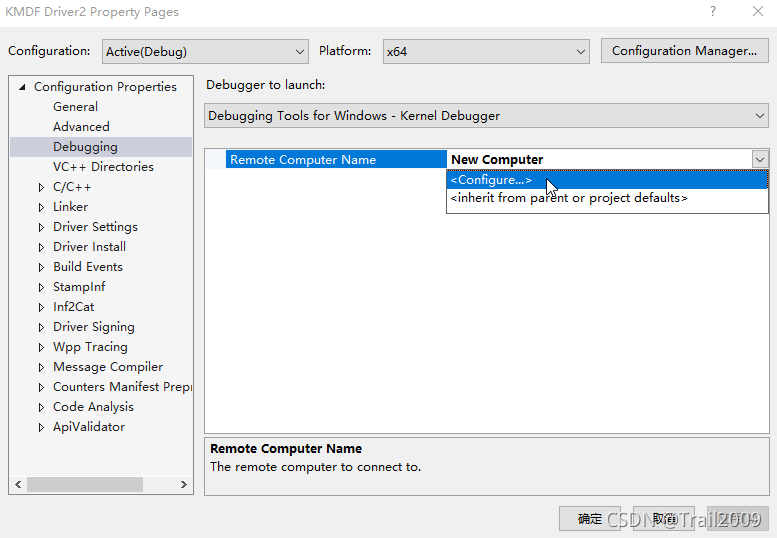

3.在属性页面配置目标机：

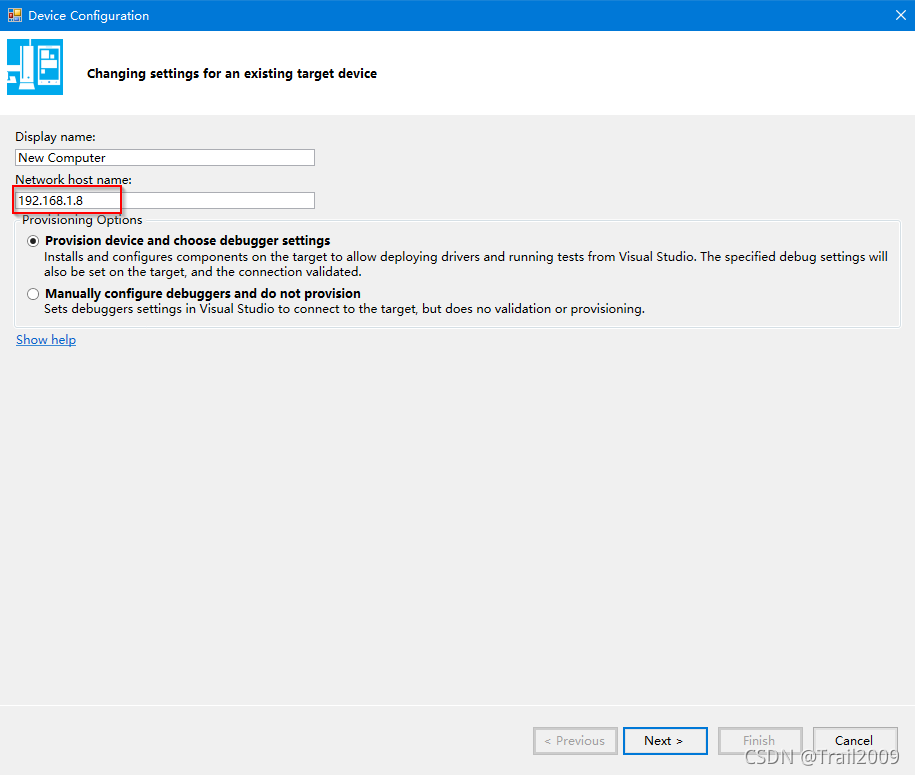

 4、在如下配置页面，指定目标机（上面所建的虚拟机）的IP，如红框所示：

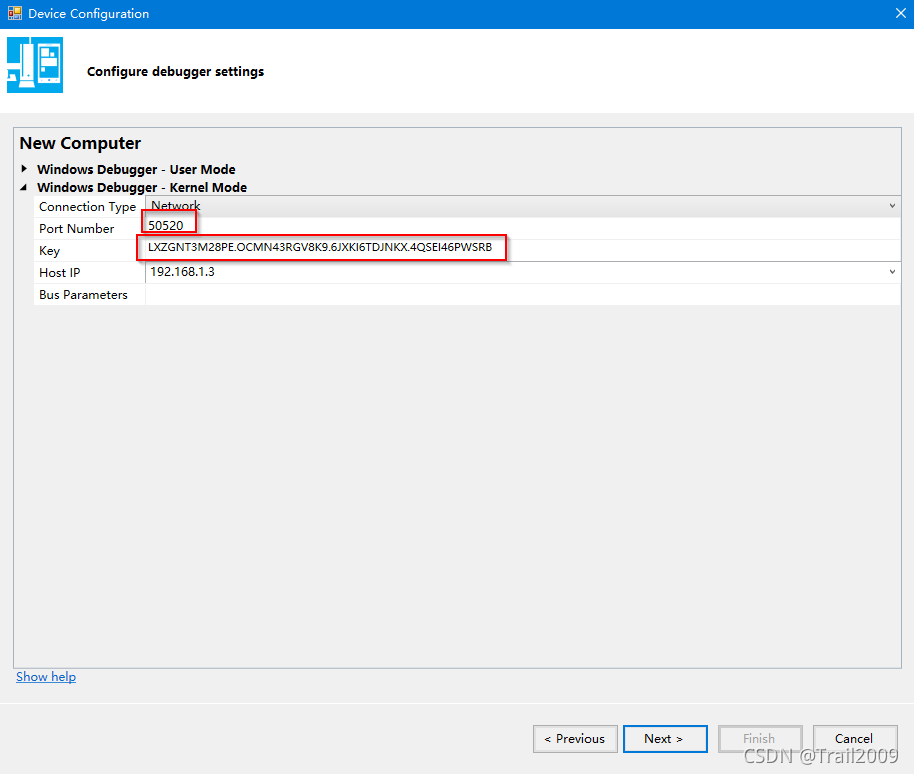

 5、然后下一步，记下下一个页面的端口号和key，保持该页面不动：

三、在目标机上配置以便主机能与之通信


1. 在目标计算机上，以管理员身份打开“命令提示符”窗口。 输入此命令以启用调试：

   C:\> bcdedit /set {default} DEBUG YES
2. 键入以下命令以启用测试签名：

   C:\> bcdedit /set TESTSIGNING ON
3. 键入此命令可设置主机的 IP 地址和key：

   C:\> bcdedit /dbgsettings net hostip:192.168.1.3 port:50520 key:LXZGNT3M28PE.OCMN43RGV8K9.6JXKI6TDJNKX.4QSEI46PWSRB
4. 键入以下命令，确认已正确设置 dbgsettings。

   C:\> bcdedit /dbgsettings
   key                     LXZGNT3M28PE.OCMN43RGV8K9.6JXKI6TDJNKX.4QSEI46PWSRB
   debugtype               NET
   hostip                  169.168.1.3
   port                    50520
   dhcp                    Yes
   操作成功完成。

四、在主机进一步配置

回到主机，继续上次的配置步骤 ：

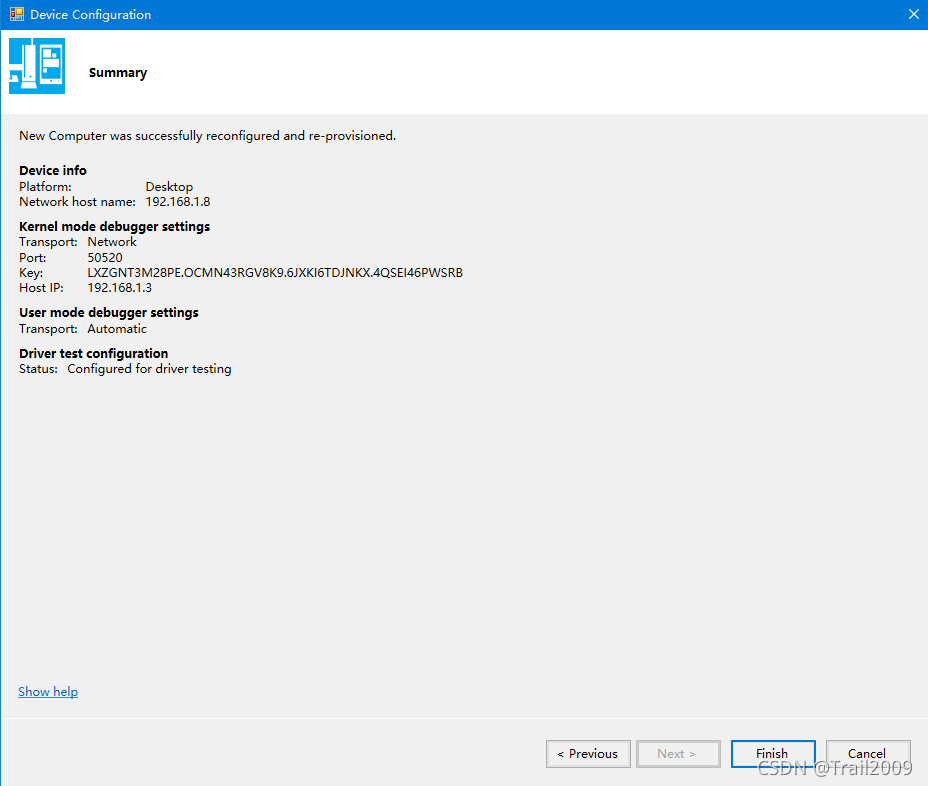

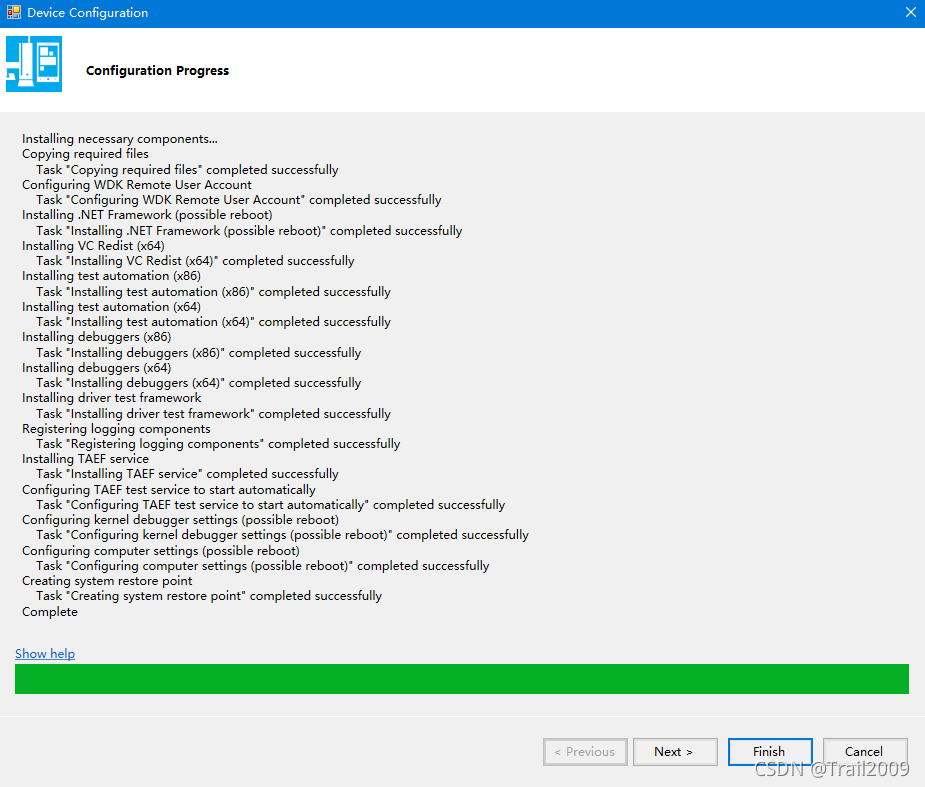

 直到看到如下面的配置信息，表明配置成功，（如出现“由于目标计算机积极拒绝，无法连接。 (10061)”，可重启动虚拟机再试）：

五、在主机上安装WinDBG preview版本

https://www.microsoft.com/zh-cn/p/windbg-preview/9pgjgd53tn86?rtc=1&activetab=pivot:overviewtabhttps://www.microsoft.com/zh-cn/p/windbg-preview/9pgjgd53tn86?rtc=1&activetab=pivot:overviewtab

至此，双机编译，部署，测试，调试环境准备完毕！！
