华为设备配置VRRP与NQA联动监视上行链路

Tony_long7483 Tony_long7483 博客等级 墨衍会员 · AI 创作全网分发 墨衍智能分发 本文由作者通过墨衍一键同步至各平台 1分发平台 1.7k累计阅读 1.7k平均单平台 已同步平台 优快云 微信公众号 微博 知乎 掘金 百家号 博客园 抖音 小红书 你的文章也可以这样分发 墨衍会员 ¥399起/年，写一次发全网 我也要 码龄9年
关注
原创 最新推荐文章于 2026-09-17 09:57:39 发布 1.7k 阅读 AI 写同款· GEO 优化 ›
华为NQA TCP检测的介绍配置实例以及故障案例 在一个企业网络环境中，管理员配置了华为设备上的NQA TCP检测来监控核心路由器与远程数据中心之间的网络连接质量。配置完成后，发现NQA TCP检测任务频繁报告连接失败，尽管在同一时段内，使用ping命令检查网络连通性显示一切正常。 阅读详情

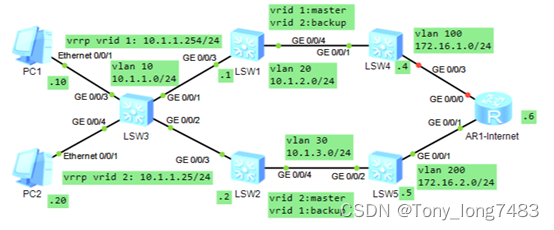

在这里插入图片描述

  1. 配置设备各接口的IP地址
    [LSW1]vlan batch 10 20
    [LSW1-GigabitEthernet0/0/3]port link-type hybrid
    [LSW1-GigabitEthernet0/0/3]port hybrid pvid vlan 10
    [LSW1-GigabitEthernet0/0/3]port hybrid untagged vlan 10
    [LSW1-GigabitEthernet0/0/4]port link-type hybrid
    [LSW1-GigabitEthernet0/0/4]port hybrid untagged vlan 20
    [LSW1-GigabitEthernet0/0/4]port hybrid pvid vlan 20
    [LSW1-Vlanif10]ip add 10.1.1.1 24
    [LSW1-Vlanif20]ip add 10.1.2.1 24
    [LSW2]vlan batch 10 30
    [LSW2-GigabitEthernet0/0/3]port link-type hybrid
    [LSW2-GigabitEthernet0/0/3]port hybrid untagged vlan 10
    [LSW2-GigabitEthernet0/0/3]port hybrid pvid vlan 10
    [LSW2-GigabitEthernet0/0/4]port link-type hybrid
    [LSW2-GigabitEthernet0/0/4]port hybrid pvid vlan 30
    [LSW2-GigabitEthernet0/0/4]port hybrid untagged vlan 30
    [LSW2-Vlanif10]ip add 10.1.1.2 24
    [LSW2-Vlanif30]ip add 10.1.3.2 24
    [LSW4]vlan batch 20 30 100
    [LSW4-GigabitEthernet0/0/1]port link-type hybrid
    [LSW4-GigabitEthernet0/0/1]port hybrid untagged vlan 20
    [LSW4-GigabitEthernet0/0/1]port hybrid pvid vlan 20
    [LSW4-GigabitEthernet0/0/3]port link-type hybrid
    [LSW4-GigabitEthernet0/0/3]port hybrid untagged vlan 100
    [LSW4-GigabitEthernet0/0/3]port hybrid pvid vlan 100
    [LSW4-Vlanif20]ip add 10.1.2.4 24
    [LSW4-Vlanif100]ip add 172.16.1.4 24
    [LSW5]vlan batch 30 200
    [LSW5-GigabitEthernet0/0/1]port link-type hybrid
    [LSW5-GigabitEthernet0/0/1]port hybrid untagged vlan 200
    [LSW5-GigabitEthernet0/0/1]port hybrid pvid vlan 200
    [LSW5-GigabitEthernet0/0/2]port link-type hybrid
    [LSW5-GigabitEthernet0/0/2]port hybrid pvid vlan 30
    [LSW5-GigabitEthernet0/0/2]port hybrid untagged vlan 30
    [LSW5-Vlanif30]ip add 10.1.3.5 24
    [LSW5-Vlanif200]ip add 172.16.2.5 24
    [AR1-GigabitEthernet0/0/0]ip add 172.16.1.6 24
    [AR1-GigabitEthernet0/0/1]ip add 172.16.2.6 24
  2. 配置LSW3的二层转发功能
    [LSW3]vlan batch 10
    [LSW3-GigabitEthernet0/0/1]port link-type hybrid
    [LSW3-GigabitEthernet0/0/1]port hybrid untagged vlan 10
    [LSW3-GigabitEthernet0/0/1]port hybrid pvid vlan 10
    [LSW3-GigabitEthernet0/0/2]port link-type hybrid
    [LSW3-GigabitEthernet0/0/2]port hybrid untagged vlan 10
    [LSW3-GigabitEthernet0/0/2]port hybrid pvid vlan 10
  3. 配置OSPF协议进行互联
    [LSW1]ospf 1
    [LSW1-ospf-1]area 0
    [LSW1-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
    [LSW1-ospf-1-area-0.0.0.0]network 10.1.2.0 0.0.0.255
    [LSW2]ospf 1
    [LSW2-ospf-1]area 0
    [LSW2-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
    [LSW2-ospf-1-area-0.0.0.0]network 10.1.3.0 0.0.0.255
    [LSW4]ospf 1
    [LSW4-ospf-1]area 0
    [LSW4-ospf-1-area-0.0.0.0]network 172.16.1.0 0.0.0.255
    [LSW4-ospf-1-area-0.0.0.0]network 10.1.2.0 0.0.0.255
    [LSW5]ospf 1
    [LSW5-ospf-1]area 0
    [LSW5-ospf-1-area-0.0.0.0]network 172.16.2.0 0.0.0.255
    [LSW5-ospf-1-area-0.0.0.0]network 10.1.3.0 0.0.0.255
    [AR1]ospf 1
    [AR1-ospf-1]area 0
    [AR1-ospf-1-area-0.0.0.0]network 172.16.1.0 0.0.0.255
    [AR1-ospf-1-area-0.0.0.0]network 172.16.2.0 0.0.0.255
  4. 配置VRRP备份组
    [LSW1]int Vlanif 10
    [LSW1-Vlanif10]vrrp vrid 1 virtual-ip 10.1.1.254
    [LSW1-Vlanif10]vrrp vrid 1 priority 120
    [LSW1-Vlanif10]vrrp vrid 1 preempt-mode timer delay 20
    [LSW1-Vlanif10]vrrp vrid 2 virtual-ip 10.1.1.253
    [LSW2]int Vlanif 10
    [LSW2-Vlanif10]vrrp vrid 2 virtual-ip 10.1.1.253
    [LSW2-Vlanif10]vrrp vrid 2 priority 120
    [LSW2-Vlanif10]vrrp vrid 2 preempt-mode timer delay 20
    [LSW2-Vlanif10]vrrp vrid 1 virtual-ip 10.1.1.254
  5. 配置NQA测试例
    [LSW1]nqa test-instance user test
    [LSW1-nqa-user-test]test-type icmp
    [LSW1-nqa-user-test]destination-address ipv4 172.16.1.6
    [LSW1-nqa-user-test]frequency 15
    [LSW1-nqa-user-test]start now

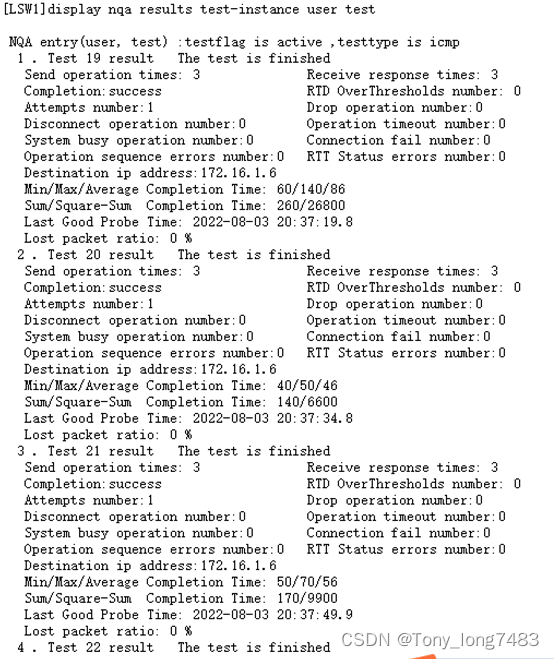

    在这里插入图片描述

[LSW2]nqa test-instance user test
[LSW2-nqa-user-test]test-type icmp
[LSW2-nqa-user-test]destination-address ipv4 172.16.2.6
[LSW2-nqa-user-test]frequency 15
[LSW2-nqa-user-test]start now

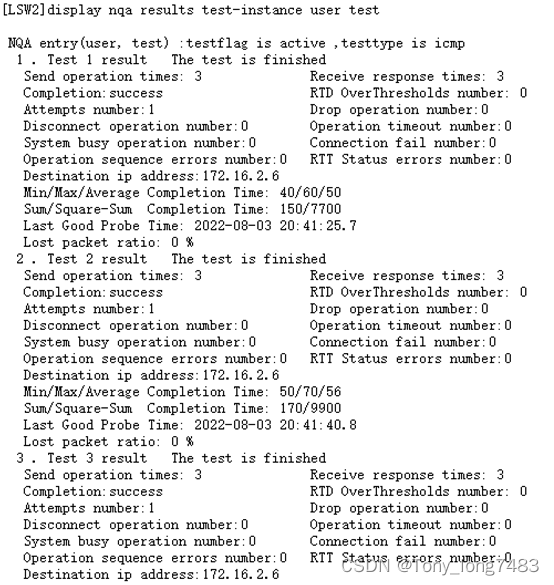

在这里插入图片描述

  1. 配置VRRP与NQA联动
    [LSW1]int Vlanif 10
    [LSW1-Vlanif10]vrrp vrid 1 track nqa user test reduced 40
    [LSW2]int Vlanif 10
    [LSW2-Vlanif10]vrrp vrid 2 track nqa user test reduced 40

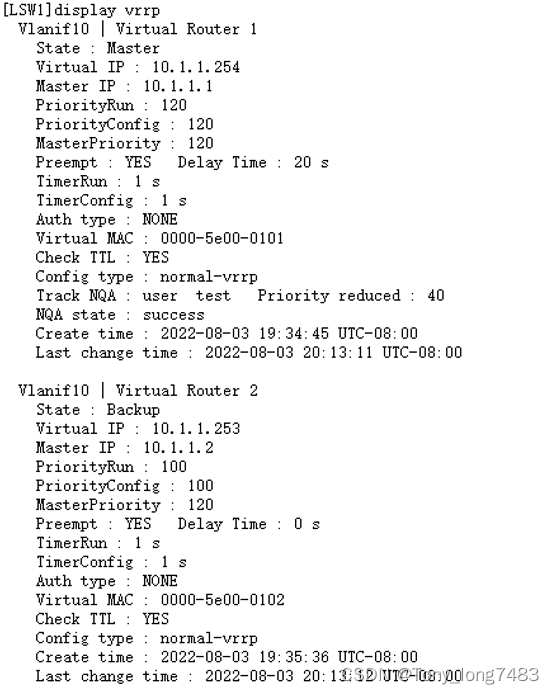

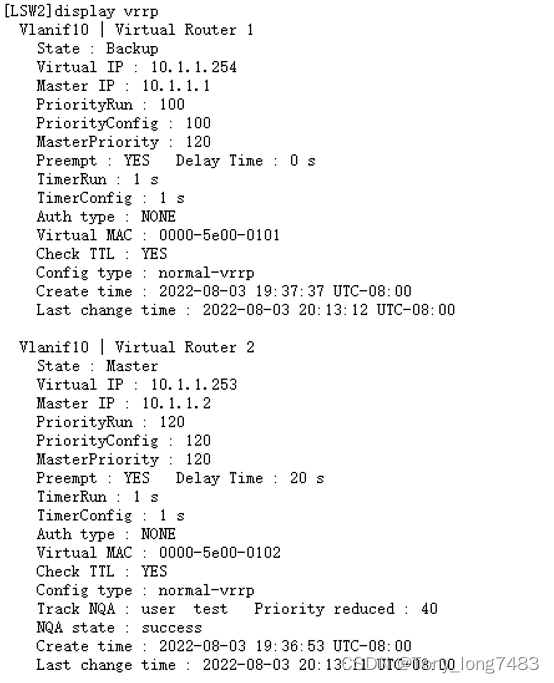

  2. 验证配置
    在这里插入图片描述
    在这里插入图片描述

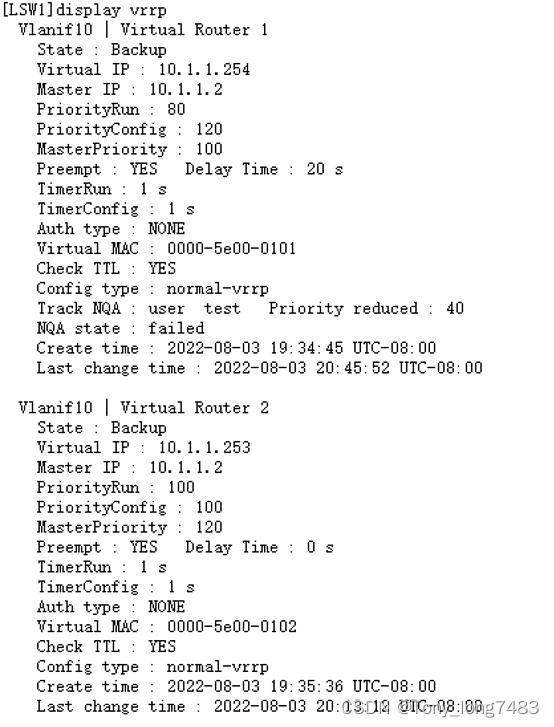

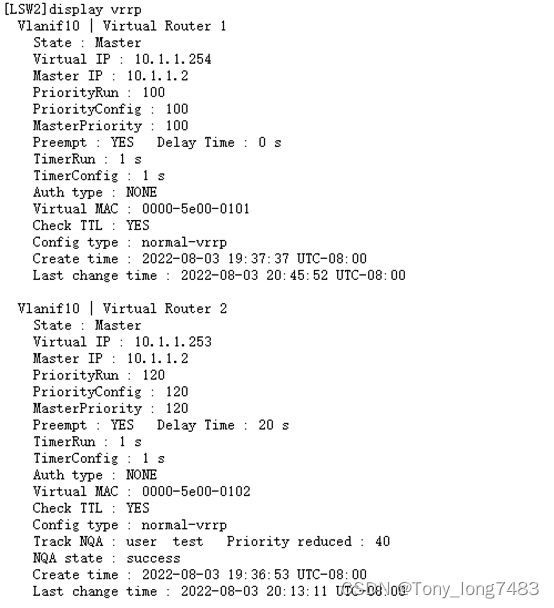

[AR1-GigabitEthernet0/0/0]shutdown

在这里插入图片描述
在这里插入图片描述
