配置应用于L3虚拟专用网的隧道策略

最新推荐文章于 2025-09-13 19:43:51 发布
原创 最新推荐文章于 2025-09-13 19:43:51 发布 · 457 阅读 · 3 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#网络 #网络协议

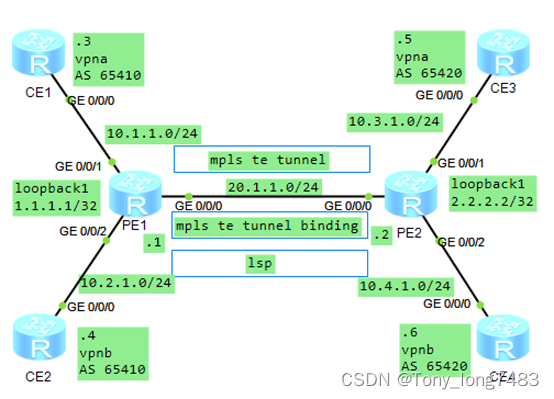

该配置步骤详细描述了在MPLS骨干网上配置IGP协议（OSPF）以实现PE设备间的IP连通性，然后配置MPLS基本能力建立LDP LSP。接着，通过MPLS TE创建隧道并在PE之间建立连接。此外，还设置了VPNs实例并将CE设备接入PE，使用隧道策略进行流量控制。最后，建立了MP-IBGP和EBGP对等体关系以实现PE与CE之间的路由交换。

在这里插入图片描述

  1. 在MPLS骨干网上配置IGP协议，实现PE之间的IP连通性
    [PE1-LoopBack1]ip add 1.1.1.1 32
    [PE1-GigabitEthernet0/0/0]ip add 20.1.1.1 24
    [PE1]ospf 1
    [PE1-ospf-1]area 0
    [PE1-ospf-1-area-0.0.0.0]network 20.1.1.0 0.0.0.255
    [PE1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
    [PE2-LoopBack1]ip add 2.2.2.2 32
    [PE2-GigabitEthernet0/0/0]ip add 20.1.1.2 24
    [PE2]ospf 1
    [PE2-ospf-1]area 0
    [PE2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
    [PE2-ospf-1-area-0.0.0.0]network 20.1.1.0 0.0.0.255

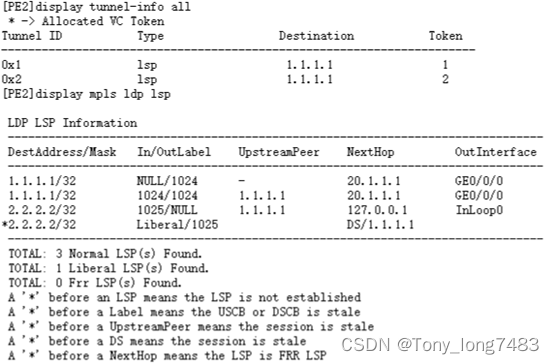

  2. 在MPLS骨干网上配置MPLS基本能力，在PE之间建立LDP LSP
    [PE1]mpls lsr-id 1.1.1.1
    [PE1]mpls
    [PE1-mpls]label advertise non-null
    [PE1]mpls ldp
    [PE1-GigabitEthernet0/0/0]mpls
    [PE1-GigabitEthernet0/0/0]mpls ldp
    [PE2]mpls lsr-id 2.2.2.2
    [PE2]mpls
    [PE2-mpls]label advertise non-null
    [PE2]mpls ldp
    [PE2-GigabitEthernet0/0/0]mpls
    [PE2-GigabitEthernet0/0/0]mpls ldp
    在这里插入图片描述

  3. 在PE之间建立MPLS TE隧道
    [PE1]mpls
    [PE1-mpls]mpls te
    [PE1-mpls]mpls rsvp-te
    [PE1-mpls]mpls te cspf
    [PE1]int Tunnel 0/0/1
    [PE1-Tunnel0/0/1]ip address unnumbered interface LoopBack 1
    [PE1-Tunnel0/0/1]tunnel-protocol mpls te
    [PE1-Tunnel0/0/1]destination 2.2.2.2
    [PE1-Tunnel0/0/1]mpls te tunnel-id 11
    [PE1-Tunnel0/0/1]mpls te commit
    [PE1]int Tunnel 0/0/2
    [PE1-Tunnel0/0/2]ip address unnumbered interface LoopBack 1
    [PE1-Tunnel0/0/2]tunnel-protocol mpls te
    [PE1-Tunnel0/0/2]destination 2.2.2.2
    [PE1-Tunnel0/0/2]mpls te tunnel-id 22
    [PE1-Tunnel0/0/2]mpls te reserved-for-binding
    [PE1-Tunnel0/0/2]mpls te commit
    [PE1-GigabitEthernet0/0/0]mpls
    [PE1-GigabitEthernet0/0/0]mpls te
    [PE1-GigabitEthernet0/0/0]mpls rsvp-te
    [PE2]mpls
    [PE2-mpls]mpls te
    [PE2-mpls]mpls rsvp-te
    [PE2-mpls]mpls te cspf
    [PE2]int Tunnel 0/0/1
    [PE2-Tunnel0/0/1]ip add unnumbered interface LoopBack 1
    [PE2-Tunnel0/0/1]tunnel-protocol mpls te
    [PE2-Tunnel0/0/1]destination 1.1.1.1
    [PE2-Tunnel0/0/1]mpls te tunnel-id 11
    [PE2-Tunnel0/0/1]mpls te commit
    [PE2]int Tunnel 0/0/2
    [PE2-Tunnel0/0/2]ip add unnumbered interface LoopBack 1
    [PE2-Tunnel0/0/2]tunnel-protocol mpls te
    [PE2-Tunnel0/0/2]destination 1.1.1.1
    [PE2-Tunnel0/0/2]mpls te tunnel-id 22
    [PE2-Tunnel0/0/2]mpls te reserved-for-binding
    [PE2-Tunnel0/0/2]mpls te commit
    [PE2-GigabitEthernet0/0/0]mpls
    [PE2-GigabitEthernet0/0/0]mpls te
    [PE2-GigabitEthernet0/0/0]mpls rsvp-te
    [PE1]ospf 1
    [PE1-ospf-1]opaque-capability enable
    [PE1-ospf-1]area 0
    [PE1-ospf-1-area-0.0.0.0]mpls-te enable
    [PE2]ospf 1
    [PE2-ospf-1]opaque-capability enable
    [PE2-ospf-1]area 0
    [PE2-ospf-1-area-0.0.0.0]mpls-te enable

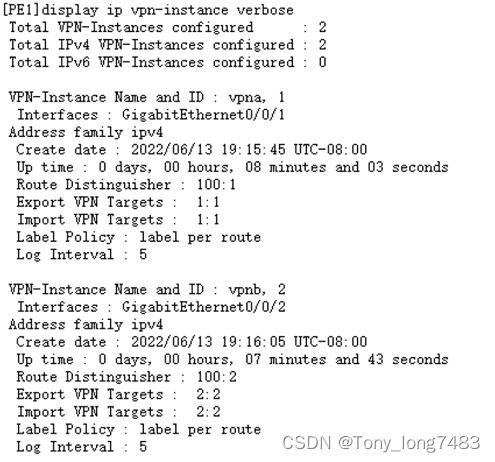

  4. 在PE设备上配置VPN实例，将CE接入PE
    [PE1]ip vpn-instance vpna
    [PE1-vpn-instance-vpna]route-distinguisher 100:1
    [PE1-vpn-instance-vpna-af-ipv4]vpn-target 1:1
    [PE1]ip vpn-instance vpnb
    [PE1-vpn-instance-vpnb]route-distinguisher 100:2
    [PE1-vpn-instance-vpnb-af-ipv4]vpn-target 2:2
    [PE1-GigabitEthernet0/0/1]ip binding vpn-instance vpna
    [PE1-GigabitEthernet0/0/1]ip add 10.1.1.1 24
    [PE1-GigabitEthernet0/0/2]ip binding vpn-instance vpnb
    [PE1-GigabitEthernet0/0/2]ip add 10.2.1.1 24
    [PE2]ip vpn-instance vpna
    [PE2-vpn-instance-vpna]route-distinguisher 100:3
    [PE2-vpn-instance-vpna-af-ipv4]vpn-target 1:1
    [PE2]ip vpn-instance vpnb
    [PE2-vpn-instance-vpnb]route-distinguisher 100:4
    [PE2-vpn-instance-vpnb-af-ipv4]vpn-target 2:2
    [PE2-GigabitEthernet0/0/1]ip binding vpn-instance vpna
    [PE2-GigabitEthernet0/0/1]ip add 10.3.1.2 24
    [PE2-GigabitEthernet0/0/2]ip binding vpn-instance vpnb
    [PE2-GigabitEthernet0/0/2]ip add 10.4.1.2 24
    [CE1-GigabitEthernet0/0/0]ip add 10.1.1.3 24
    [CE2-GigabitEthernet0/0/0]ip add 10.2.1.4 24
    [CE3-GigabitEthernet0/0/0]ip add 10.3.1.5 24
    [CE4-GigabitEthernet0/0/0]ip add 10.4.1.6 24
    在这里插入图片描述

  5. 在PE上配置隧道策略并应用隧道策略
    [PE1]tunnel-policy p1 //配置主隧道绑定的隧道策略并应用于VPNA
    [PE1-tunnel-policy-p1]tunnel binding destination 2.2.2.2 te Tunnel 0/0/2
    [PE1]ip vpn-instance vpna
    [PE1-vpn-instance-vpna]tnl-policy p1
    [PE2]tunnel-policy p1
    [PE2-tunnel-policy-p1]tunnel binding destination 1.1.1.1 te Tunnel 0/0/2
    [PE2]ip vpn-instance vpna
    [PE2-vpn-instance-vpna]tnl-policy p1
    [PE1]tunnel-policy p2 //配置顺序选择方式的隧道策略并应用于VPNB
    [PE1-tunnel-policy-p2]tunnel select-seq cr-lsp lsp load-balance-number 1
    [PE1]ip vpn-instance vpnb
    [PE1-vpn-instance-vpnb]tnl-policy p2
    [PE2]tunnel-policy p2
    [PE2-tunnel-policy-p2]tunnel select-seq cr-lsp lsp load-balance-number 1
    [PE2]ip vpn-instance vpnb
    [PE2-vpn-instance-vpnb]tnl-policy p2

  6. 在PE之间建立MP-IBGP对等体关系
    [PE1]bgp 100
    [PE1-bgp]peer 2.2.2.2 as-number 100
    [PE1-bgp]peer 2.2.2.2 connect-interface LoopBack 1
    [PE1-bgp]ipv4-family vpnv4
    [PE1-bgp-af-vpnv4]peer 2.2.2.2 enable
    [PE2]bgp 100
    [PE2-bgp]peer 1.1.1.1 as-number 100
    [PE2-bgp]peer 1.1.1.1 connect-interface LoopBack 1
    [PE2-bgp]ipv4-family vpnv4
    [PE2-bgp-af-vpnv4]peer 1.1.1.1 enable

  7. PE与CE之间建立EBGP对等体关系
    [PE1]bgp 100
    [PE1-bgp]ipv4-family vpn-instance vpna
    [PE1-bgp-vpna]peer 10.1.1.3 as-number 65410
    [PE1-bgp]ipv4-family vpn-instance vpnb
    [PE1-bgp-vpnb]peer 10.2.1.4 as-number 65410
    [CE1]bgp 65410
    [CE1-bgp]peer 10.1.1.1 as-number 100
    [CE1-bgp]import-route direct
    [CE2]bgp 65410
    [CE2-bgp]peer 10.2.1.1 as-number 100
    [CE2-bgp]import-route direct
    [PE2]bgp 100
    [PE2-bgp]ipv4-family vpn-instance vpna
    [PE2-bgp-vpna]peer 10.3.1.5 as-number 65420
    [PE2-bgp]ipv4-family vpn-instance vpnb
    [PE2-bgp-vpnb]peer 10.4.1.6 as-number 65420
    [CE3]bgp 65420
    [CE3-bgp]peer 10.3.1.2 as-number 100
    [CE3-bgp]import-route direct
    [CE4]bgp 65420
    [CE4-bgp]peer 10.4.1.2 as-number 100
    [CE4-bgp]import-route direct

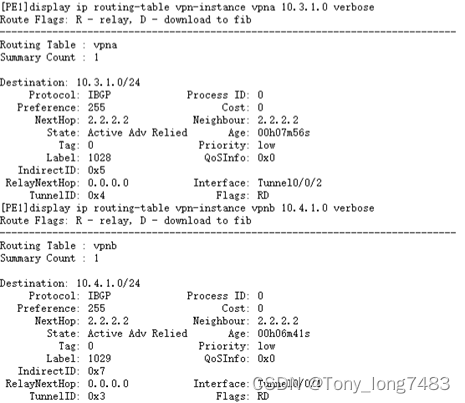

  8. 检查配置

在这里插入图片描述
在这里插入图片描述
