华为设备配置LDP LSP建立的触发策略示例（Transit）

最新推荐文章于 2024-06-19 17:34:16 发布

原创最新推荐文章于 2024-06-19 17:34:16 发布 · 560 阅读

1 ·

CC 4.0 BY-SA版权

文章标签：

#华为 #网络

网络设计与配置专栏收录该内容

382 篇文章

订阅专栏

本文详细介绍了如何配置IP地址、OSPF协议发布路由和LSR ID，以及MPLS和MPLS LDP的基本设置。重点讲解了在LSR2和LSR3上通过IP前缀列表限制LSP建立，仅允许特定源地址间的通信。

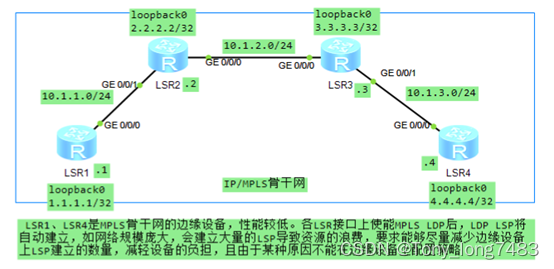

在这里插入图片描述

配置IP地址
[LSR1-GigabitEthernet0/0/0]ip add 10.1.1.1 24
[LSR1-LoopBack0]ip add 1.1.1.1 32
[LSR2-GigabitEthernet0/0/1]ip add 10.1.1.2 24
[LSR2-GigabitEthernet0/0/0]ip add 10.1.2.2 24
[LSR2-LoopBack0]ip add 2.2.2.2 32
[LSR3-GigabitEthernet0/0/0]ip add 10.1.2.3 24
[LSR3-GigabitEthernet0/0/1]ip add 10.1.3.3 24
[LSR3-LoopBack0]ip add 3.3.3.3 32
[LSR4-GigabitEthernet0/0/0]ip add 10.1.3.4 24
[LSR4-LoopBack0]ip add 4.4.4.4 32
配置OSPF协议发布各节点接口所连网段和LSR ID的主机路由
[LSR1]ospf 1
[LSR1-ospf-1]area 0
[LSR1-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[LSR1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[LSR2]ospf 1
[LSR2-ospf-1]area 0
[LSR2-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[LSR2-ospf-1-area-0.0.0.0]network 10.1.2.0 0.0.0.255
[LSR2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[LS[LSR3]ospf 1
[LSR3-ospf-1]area 0
[LSR3-ospf-1-area-0.0.0.0]network 10.1.2.0 0.0.0.255
[LSR3-ospf-1-area-0.0.0.0]network 10.1.3.0 0.0.0.255
[LSR3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[LSR4]ospf 1
[LSR4-ospf-1]area 0
[LSR4-ospf-1-area-0.0.0.0]network 10.1.3.0 0.0.0.255
[LSR4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0
配置节点和接口的MPLS及MPLS LDP基本能力
[LSR1]mpls lsr-id 1.1.1.1
[LSR1]mpls
[LSR1]mpls ldp
[LSR1-GigabitEthernet0/0/0]mpls
[LSR1-GigabitEthernet0/0/0]mpls ldp
[LSR2]mpls lsr-id 2.2.2.2
[LSR2]mpls
[LSR2]mpls ldp
[LSR2-GigabitEthernet0/0/1]mpls
[LSR2-GigabitEthernet0/0/1]mpls ldp
[LSR2-GigabitEthernet0/0/0]mpls
[LSR2-GigabitEthernet0/0/0]mpls ldp
[LSR3]mpls lsr-id 3.3.3.3
[LSR3]mpls
[LSR3]mpls ldp
[LSR3-mpls-ldp]q
[LSR3-GigabitEthernet0/0/0]mpls
[LSR3-GigabitEthernet0/0/0]mpls ldp
[LSR3-GigabitEthernet0/0/1]mpls
[LSR3-GigabitEthernet0/0/1]mpls ldp
[LSR4]mpls lsr-id 4.4.4.4
[LSR4]mpls
[LSR4]mpls ldp
[LSR4-GigabitEthernet0/0/0]mpls
[LSR4-GigabitEthernet0/0/0]mpls ldp
在LSR2和LSR3上配置IP前缀列表及使用此IP前缀列表对用于LSP的路由进行过滤：只允许LSR1上的1.1.1.1/32和LSR4上的4.4.4.4/32来建立LSP
[LSR2]ip ip-prefix font permit 1.1.1.1 32
[LSR2]ip ip-prefix font permit 4.4.4.4 32
[LSR2]mpls ldp
[LSR2-mpls-ldp]propagate mapping for ip-prefix font
[LSR3]ip ip-prefix font permit 1.1.1.1 32
[LSR3]ip ip-prefix font permit 4.4.4.4 32
[LSR3]mpls ldp
[LSR3-mpls-ldp]propagate mapping for ip-prefix font

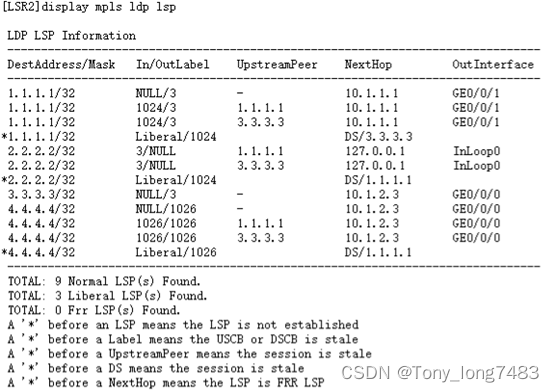

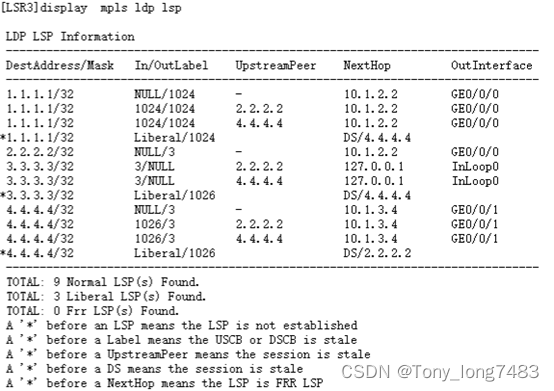

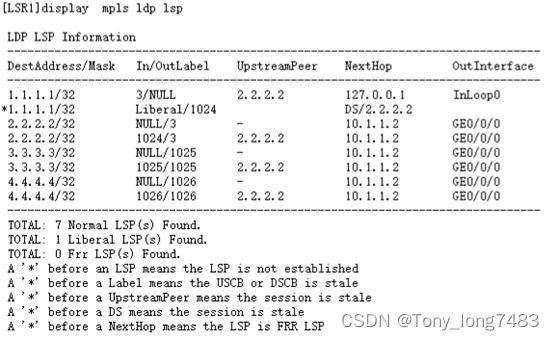

检查配置
