华为设备配置基于VLAN的IGMP Snooping SSM Mapping功能

最新推荐文章于 2024-07-16 23:22:12 发布

原创最新推荐文章于 2024-07-16 23:22:12 发布 · 395 阅读

3 ·

CC 4.0 BY-SA版权

文章标签：

#华为 #网络

网络设计与配置专栏收录该内容

379 篇文章

订阅专栏

该配置过程详细描述了如何在交换机（LSW1）上创建VLAN，配置接口加入VLAN，并启用IGMP Snooping功能，包括设置SSM组策略和SSM Mapping。同时，配置路由器（AR1）进行OSPF单播路由协议，以实现网络间的通信。此外，还启用了PIM-SM和IGMP功能，确保组播流量的正确传播。

在这里插入图片描述

创建VLAN，配置接口加入VLAN
[LSW1]vlan batch 10
[LSW1-GigabitEthernet0/0/1]port link-type hybrid
[LSW1-GigabitEthernet0/0/1]port hybrid untagged vlan 10
[LSW1-GigabitEthernet0/0/1]port hybrid pvid vlan 10
[LSW1-GigabitEthernet0/0/2]port link-type hybrid
[LSW1-GigabitEthernet0/0/2]port hybrid pvid vlan 10
[LSW1-GigabitEthernet0/0/2]port hybrid untagged vlan 10
使能IGMP Snooping功能
[LSW1]igmp-snooping enable
[LSW1]vlan 10
[LSW1-vlan10]igmp-snooping enable
配置IGMP Snooping的SSM组策略
[LSW1]acl 2000
[LSW1-acl-basic-2000]rule permit source 225.1.1.1 0
[LSW1-vlan10]igmp-snooping ssm-policy 2000
配置SSM Mapping功能
[LSW1-vlan10]igmp-snooping version 3
[LSW1-vlan10]igmp-snooping ssm-mapping enable
[LSW1-vlan10]igmp-snooping ssm-mapping 225.1.1.1 32 10.1.2.2
配置IP地址
[AR1-GigabitEthernet0/0/0]ip add 10.1.1.1 24
[AR1-GigabitEthernet0/0/1]ip add 10.1.2.1 24
[AR1-GigabitEthernet0/0/2]ip add 10.1.3.1 24

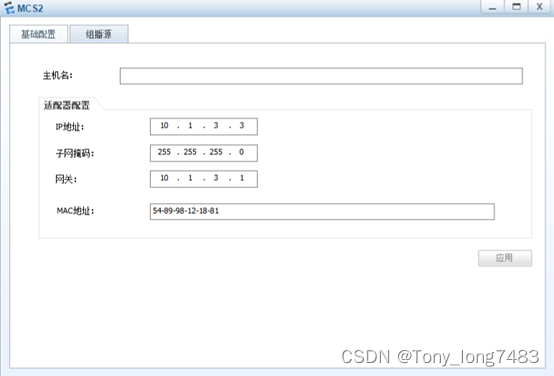

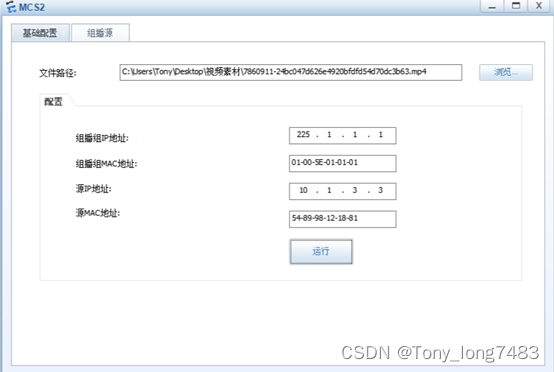

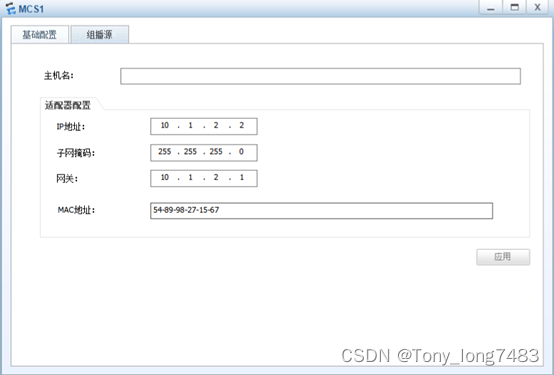

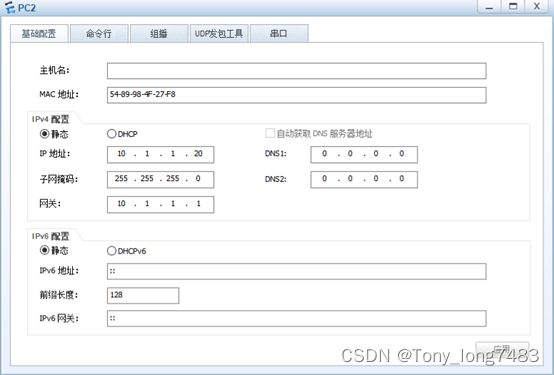

在这里插入图片描述

配置单播路由协议-OSPF
[AR1]ospf 1
[AR1-ospf-1]area 0
[AR1-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[AR1-ospf-1-area-0.0.0.0]network 10.1.2.0 0.0.0.255
[AR1-ospf-1-area-0.0.0.0]network 10.1.3.0 0.0.0.255
使能组播路由功能，在接口上使能PIM-SM功能，在主机侧接口上使能IGMP功能
[AR1]multicast routing-enable
[AR1-GigabitEthernet0/0/0]pim sm
[AR1-GigabitEthernet0/0/0]igmp enable
[AR1-GigabitEthernet0/0/1]pim sm
[AR1-GigabitEthernet0/0/2]pim sm
验证配置

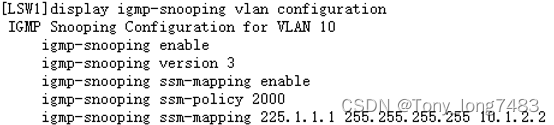

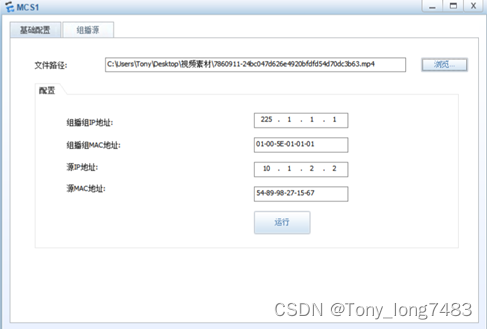

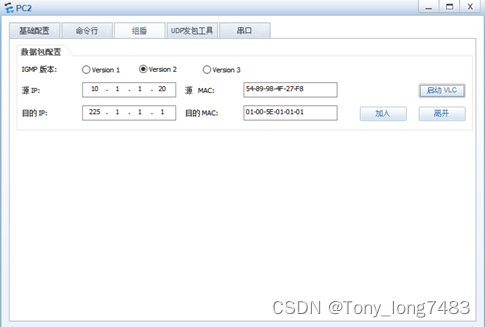

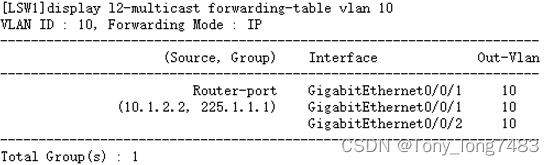

在这里插入图片描述
