华为设备配置OSPF基本功能

最新推荐文章于 2025-06-21 16:29:35 发布
原创 最新推荐文章于 2025-06-21 16:29:35 发布 · 233 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#华为 #网络

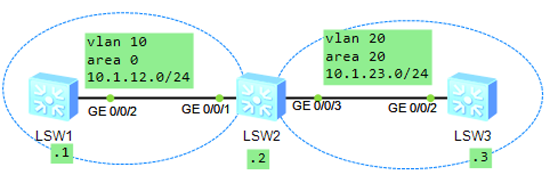

配置了三台交换机LSW1、LSW2和LSW3的VLAN，允许特定接口通过指定VLAN。LSW1与LSW2间VLAN10通信，LSW2与LSW3间VLAN20通信。所有交换机启用OSPF，配置了路由器ID和相应区域，确保网络间路由可达。

在这里插入图片描述

  1. 配置各接口所属的VLAN
    [LSW1]vlan 10
    [LSW1-GigabitEthernet0/0/2]port link-type trunk
    [LSW1-GigabitEthernet0/0/2]port trunk allow-pass vlan 10
    [LSW2]vlan batch 10 20
    [LSW2-GigabitEthernet0/0/1]port link-type trunk
    [LSW2-GigabitEthernet0/0/1]port trunk allow-pass vlan 10
    [LSW2-GigabitEthernet0/0/3]port link-type trunk
    [LSW2-GigabitEthernet0/0/3]port trunk allow-pass vlan 20
    [LSW3]vlan 20
    [LSW3-GigabitEthernet0/0/2]port link-type trunk
    [LSW3-GigabitEthernet0/0/2]port trunk allow-pass vlan 20
  2. 配置各接口的IP地址
    [LSW1-Vlanif10]ip add 10.1.12.1 24
    [LSW2-Vlanif10]ip add 10.1.12.2 24
    [LSW2-Vlanif20]ip add 10.1.23.2 24
    [LSW3-Vlanif20]ip add 10.1.23.3 24
    [LSW1-LoopBack0]ip add 10.1.1.1 32
    [LSW2-LoopBack0]ip add 10.2.2.2 32
    [LSW3-LoopBack0]ip add 10.3.3.3 32
  3. 配置OSPF基本功能
    [LSW1]ospf 1 router-id 10.1.1.1
    [LSW1-ospf-1]area 0
    [LSW1-ospf-1-area-0.0.0.0]network 10.1.12.0 0.0.0.255
    [LSW2]ospf 1 router-id 10.2.2.2
    [LSW2-ospf-1]area 0
    [LSW2-ospf-1-area-0.0.0.0]network 10.1.12.0 0.0.0.255
    [LSW2-ospf-1]area 20
    [LSW2-ospf-1-area-0.0.0.20]network 10.1.23.0 0.0.0.255
    [LSW3]ospf 1 router-id 10.3.3.3
    [LSW3-ospf-1]area 20
    [LSW3-ospf-1-area-0.0.0.20]network 10.1.23.0 0.0.0.255

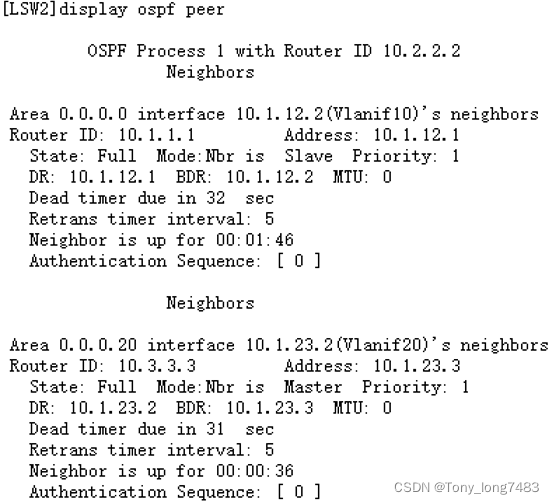

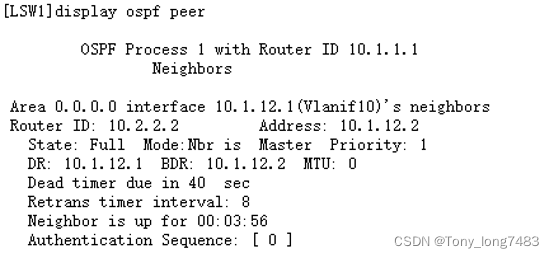

  4. 验证配置
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
