华为防火墙配置流量根据链路优先级主备备份

最新推荐文章于 2025-03-28 22:51:06 发布
原创 最新推荐文章于 2025-03-28 22:51:06 发布 · 1.7k 阅读 · 5 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#华为 #网络安全

本文档详细介绍了网络配置步骤，包括内网和外网IP地址设置，通过OSPF实现外网连通性，以及健康检查功能的启用。此外，还涵盖了防火墙接口配置、链路优先级的智能选路策略、自定义应用路由、安全策略设置、NAT策略、内网到Internet的访问策略以及默认静态路由的配置，确保网络连接和数据安全。

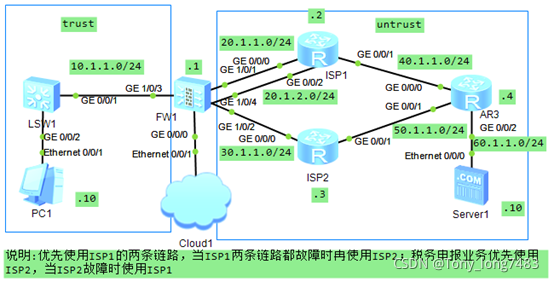

在这里插入图片描述

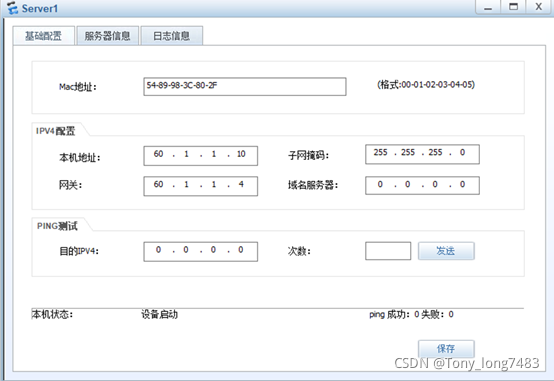

1.基本IP地址及连通性配置

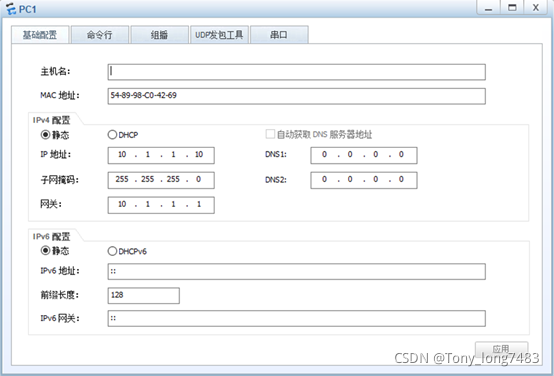

（1）内网IP地址配置
在这里插入图片描述

（2）配置外网IP地址
[ISP1-GigabitEthernet0/0/0]ip add 20.1.1.2 24
[ISP1-GigabitEthernet0/0/1]ip add 40.1.1.2 24
[ISP1-GigabitEthernet0/0/2]ip add 20.1.2.2 24
[ISP2-GigabitEthernet0/0/0]ip add 30.1.1.3 24
[ISP2-GigabitEthernet0/0/1]ip add 50.1.1.3 24
[AR3-GigabitEthernet0/0/0]ip add 40.1.1.4 24
[AR3-GigabitEthernet0/0/1]ip add 50.1.1.4 24
[AR3-GigabitEthernet0/0/2]ip add 60.1.1.4 24
在这里插入图片描述

（3）配置外网连通性
[ISP1]ospf 1
[ISP1-ospf-1]area 0
[ISP1-ospf-1-area-0.0.0.0]network 20.1.1.0 0.0.0.255
[ISP1-ospf-1-area-0.0.0.0]network 40.1.1.0 0.0.0.255
[ISP1-ospf-1-area-0.0.0.0]network 20.1.2.0 0.0.0.255
[ISP2]ospf 1
[ISP2-ospf-1-area-0.0.0.0]network 30.1.1.0 0.0.0.255
[ISP2-ospf-1-area-0.0.0.0]network 50.1.1.0 0.0.0.255
[AR3]ospf 1
[AR3-ospf-1]area 0
[AR3-ospf-1-area-0.0.0.0]network 40.1.1.0 0.0.0.255
[AR3-ospf-1-area-0.0.0.0]network 50.1.1.0 0.0.0.255
[AR3-ospf-1-area-0.0.0.0]network 60.1.1.0 0.0.0.255

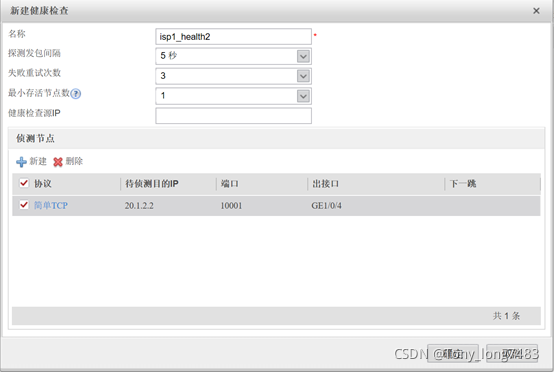

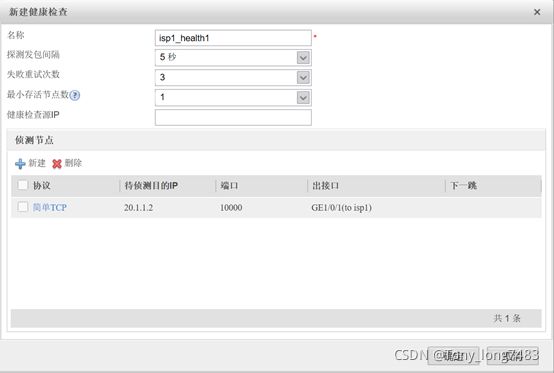

2. 开启健康检查功能：对象—健康检查—新建—参数如下图—确定
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

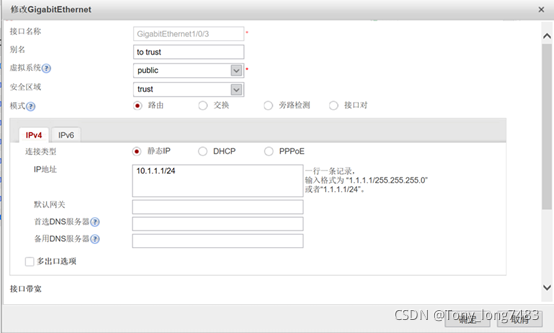

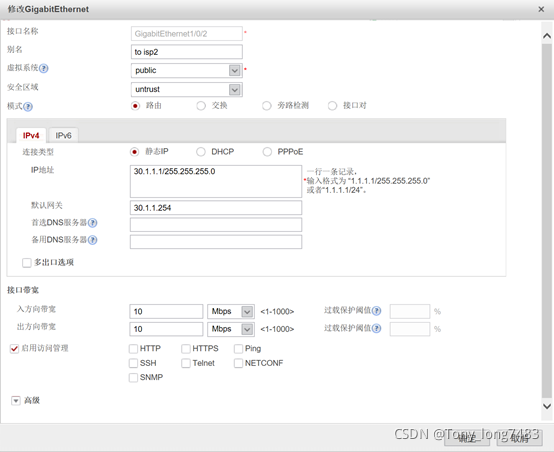

3.配置防火墙接口及区域，并应用健康检查：网络—接口—编辑—参数如下图—确定
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

  1. 新建接口组group1

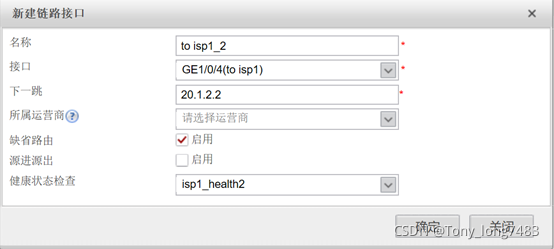

    （1）添加链路接口：网络—接口—链路接口—新建—参数如下图—确定
    在这里插入图片描述
    在这里插入图片描述

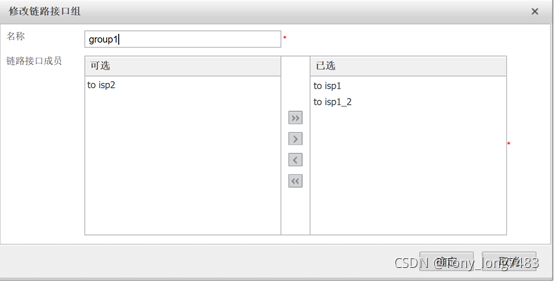

（2）创建链路接口组：网络—接口—链路接口组—新建—参数如下图—确定
在这里插入图片描述

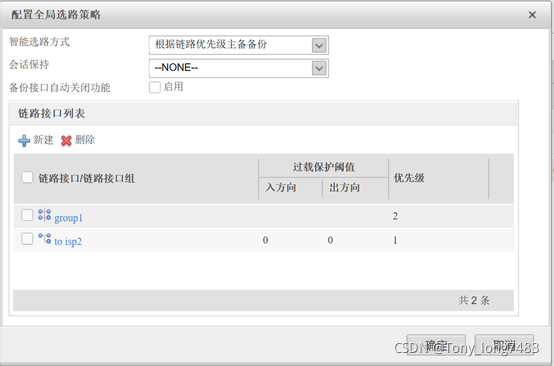

  1. 配置全局选路策略，流量根据链路优先级主备备份：网络—路由—智能选路—全局选路策略—配置—参数如下图—确定
    在这里插入图片描述

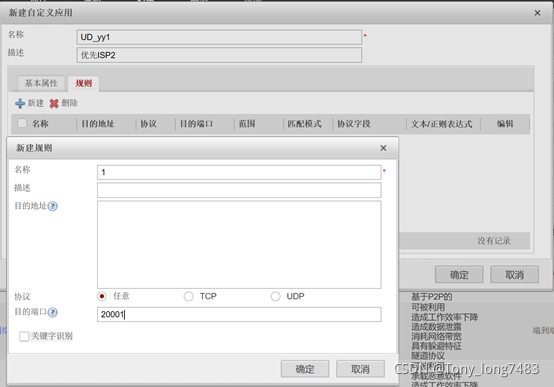

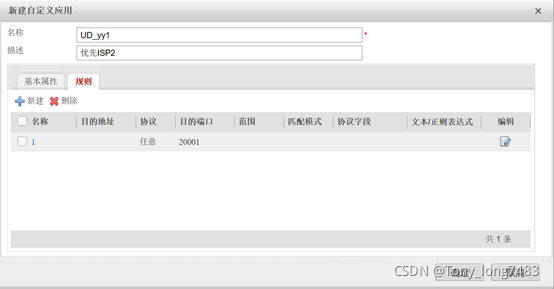

6.自定义应用yy1：对象—应用—应用—新建—参数如下图—确定
在这里插入图片描述
在这里插入图片描述

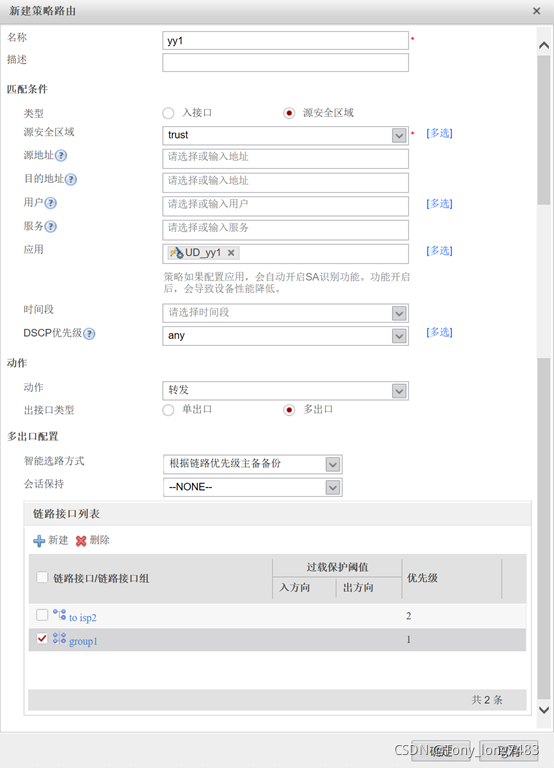

  1. 为yy1配置策略路由智能选路，流量根据链路优先级主备备份：网络—路由—静态路由—智能选路—新建—参数如下图—确定
    在这里插入图片描述

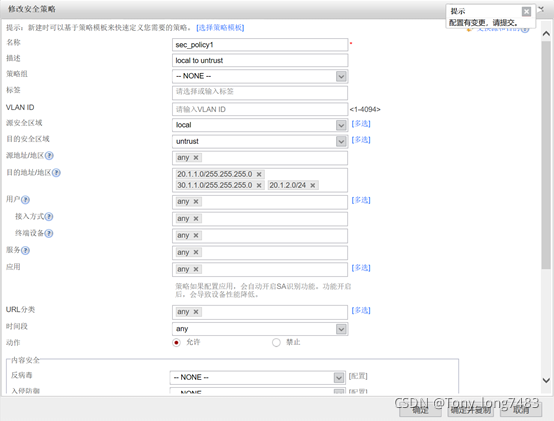

8.配置Local到Untrust区域的安全策略，允许发送健康检查探测报文：策略—安全策略—安全策略—新建安全策略—参数如下图—确定
在这里插入图片描述

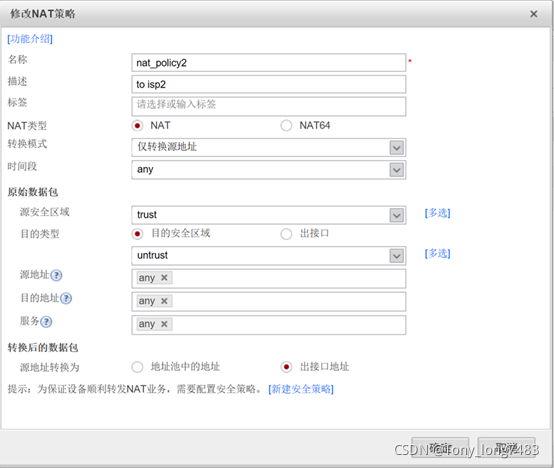

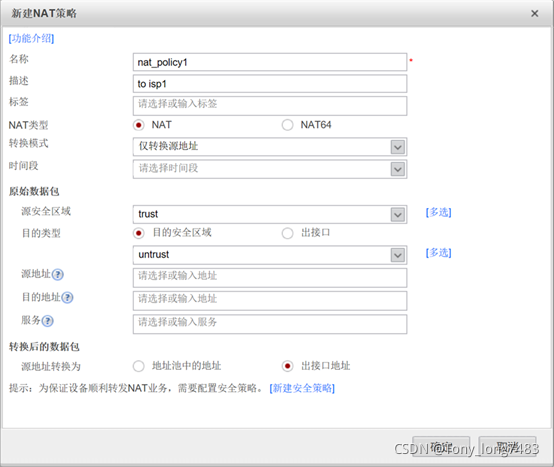

6.配置nat策略：策略—nat策略—nat策略—新建—参数如下图—确定
在这里插入图片描述
在这里插入图片描述

7.配置内网访问Internet的安全策略：策略—安全策略—安全策略—新建安全策略—参数如下图—确定
在这里插入图片描述

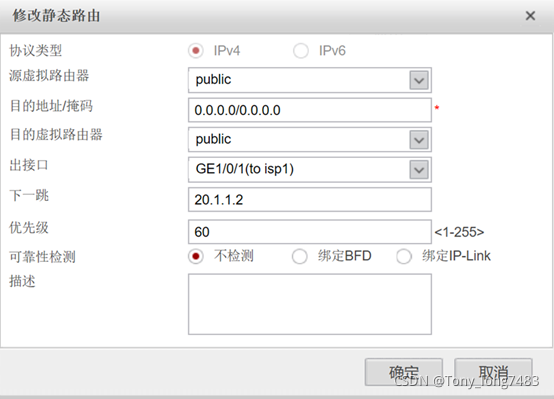

8.配置默认静态路由，允许访问Internet：网络—路由—静态路由—新建—参数如下图—确定

在这里插入图片描述
在这里插入图片描述
