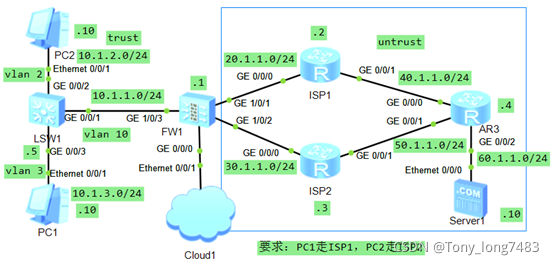

华为防火墙配置基于源地址的策略路由

1.基本IP地址及连通性配置

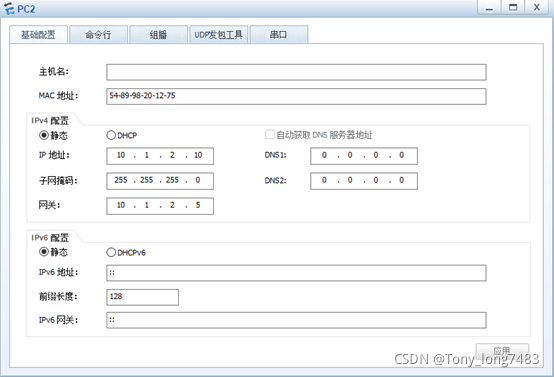

（1）内网IP地址配置

[LSW1]vlan batch 2 3 10
[LSW1-Vlanif2]IP add 10.1.2.5 24
[LSW1-Vlanif3]IP add 10.1.3.5 24
[LSW1-Vlanif10]IP add 10.1.1.5 24
[LSW1-GigabitEthernet0/0/2]port link-type access
[LSW1-GigabitEthernet0/0/2]port default vlan 2
[LSW1-GigabitEthernet0/0/3]port link-type access
[LSW1-GigabitEthernet0/0/3]port default vlan 3
[LSW1-GigabitEthernet0/0/1]port link-type access
[LSW1-GigabitEthernet0/0/1]port default vlan 10
（2）配置内网连通性
[LSW1]ip route-static 0.0.0.0 0.0.0.0 10.1.1.1

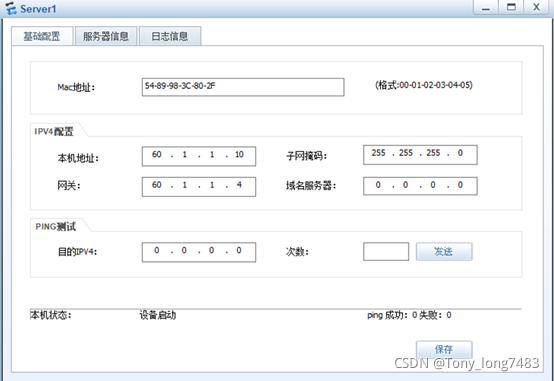

（3）配置外网IP地址
[ISP1-GigabitEthernet0/0/0]ip add 20.1.1.2 24
[ISP1-GigabitEthernet0/0/1]ip add 40.1.1.2 24
[ISP2-GigabitEthernet0/0/0]ip add 30.1.1.3 24
[ISP2-GigabitEthernet0/0/1]ip add 50.1.1.3 24
[AR3-GigabitEthernet0/0/0]ip add 40.1.1.4 24
[AR3-GigabitEthernet0/0/1]ip add 50.1.1.4 24
[AR3-GigabitEthernet0/0/2]ip add 60.1.1.4 24

（4）配置外网连通性
[ISP1]ospf 1
[ISP1-ospf-1]area 0
[ISP1-ospf-1-area-0.0.0.0]network 20.1.1.0 0.0.0.255
[ISP1-ospf-1-area-0.0.0.0]network 40.1.1.0 0.0.0.255
[ISP2]ospf 1
[ISP2-ospf-1-area-0.0.0.0]network 30.1.1.0 0.0.0.255
[ISP2-ospf-1-area-0.0.0.0]network 50.1.1.0 0.0.0.255
[AR3]ospf 1
[AR3-ospf-1]area 0
[AR3-ospf-1-area-0.0.0.0]network 40.1.1.0 0.0.0.255
[AR3-ospf-1-area-0.0.0.0]network 50.1.1.0 0.0.0.255
[AR3-ospf-1-area-0.0.0.0]network 60.1.1.0 0.0.0.255

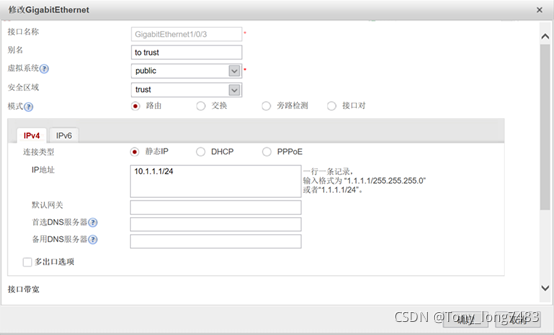

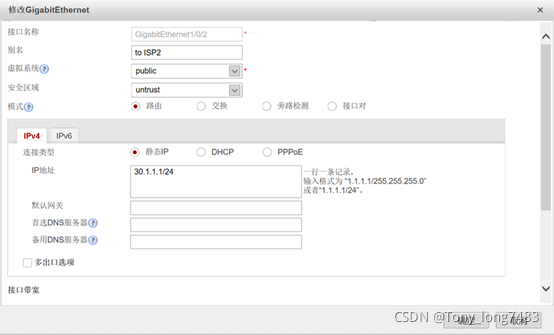

2.配置防火墙的IP地址及区域：网络—接口—分别编辑相应的接口参数如下—确定

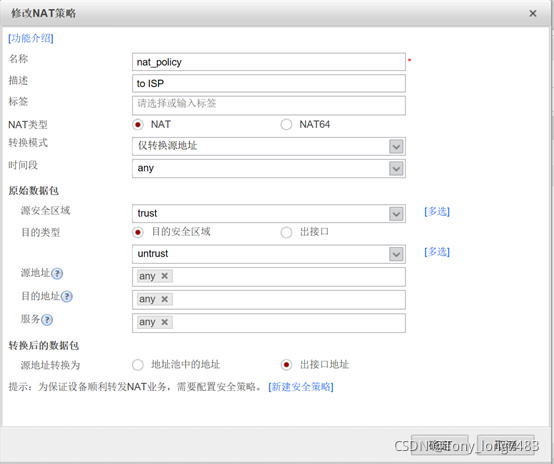

3.配置nat：策略—nat策略—nat策略—新建—参数如下图—确定

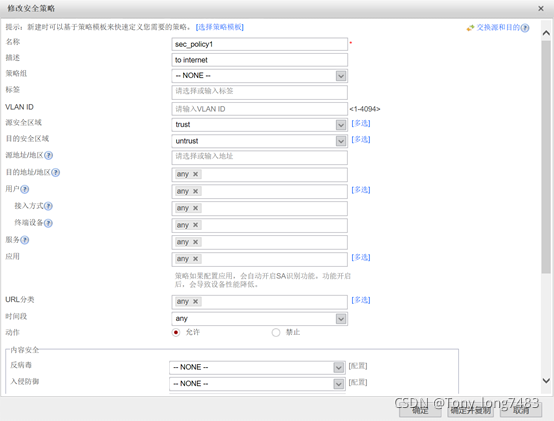

4.配置安全策略：策略—安全策略—安全策略—新建安全策略—参数如下图—确定

5.配置默认路由，连通内外

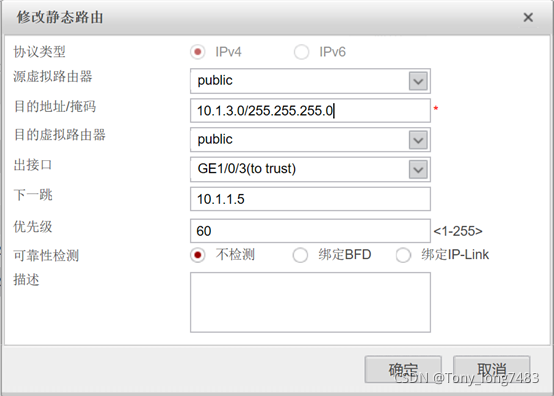

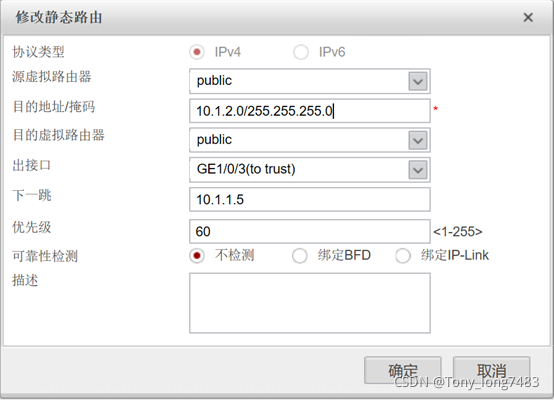

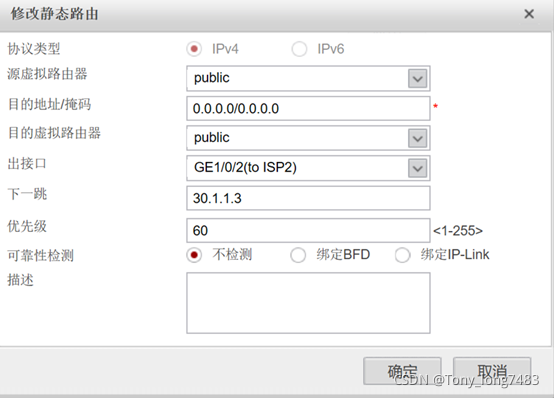

（1）网络—路由—静态路由—新建两条参数如下图的默认路由—确定

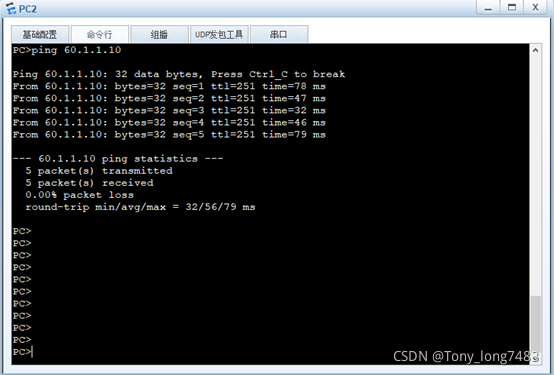

（2）测试内外连通性

6. 配置IP-Link功能，检测链路状态

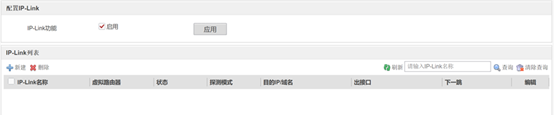

   （1）系统—高可靠性—ip-link—选择开启—应用

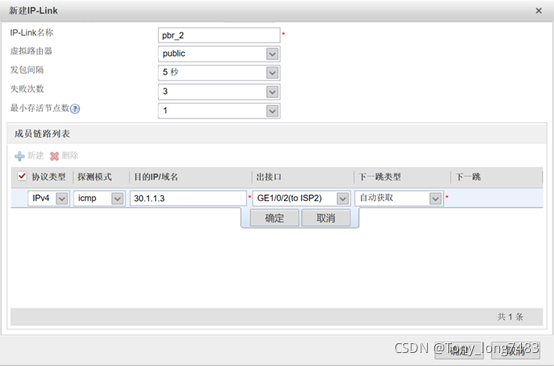

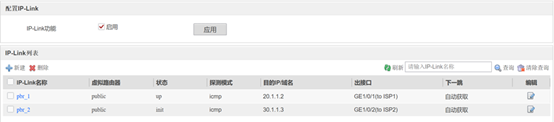

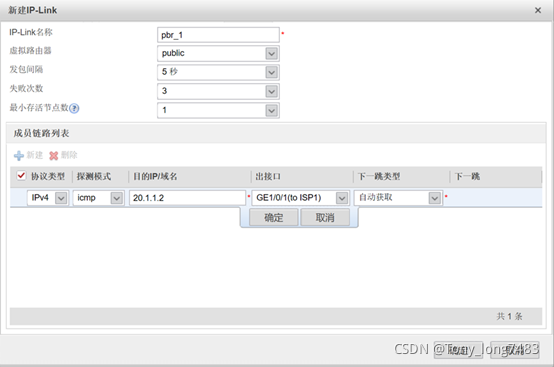

（2）在ip-link列表中：新建两条参数如下的ip-link—确定

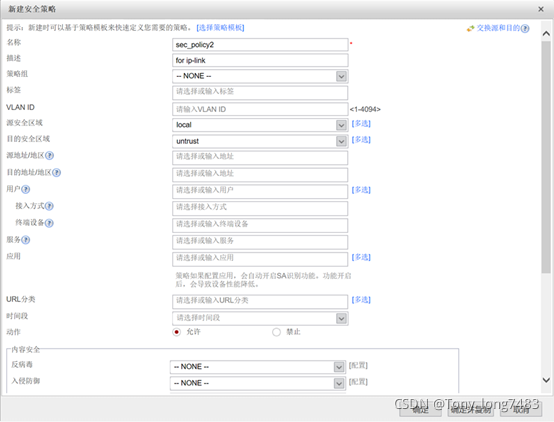

7. 配置安全策略，允许FW1发送IP-Link探测报文：策略—安全策略—安全策略—新建安全策略—参数如下图—确定

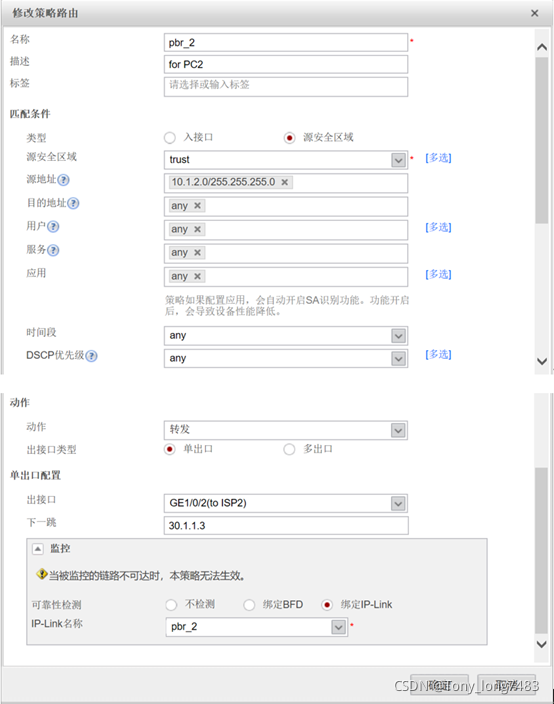

8. 创建策略路由规则pbr_1和pbr_2，使PC1和PC2的分别通过通过ISP1和ISP-B到达server1：网络—路由—智能选路—策略路由—新建参数如下图的策略路由—确定

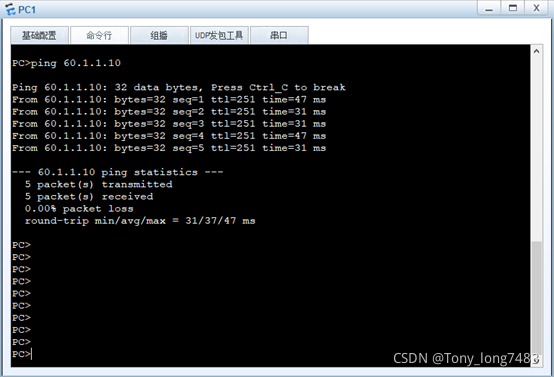

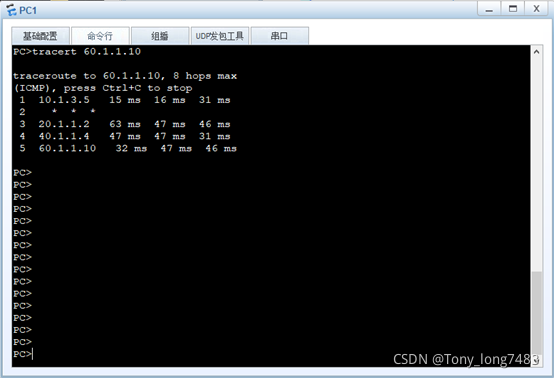

9.验证
