Arduino提高篇01—点亮OLED显示屏

最新推荐文章于 2025-03-18 11:32:52 发布

TonyIOT

最新推荐文章于 2025-03-18 11:32:52 发布

阅读量1.9w

点赞数 34

分类专栏： Arduino 文章标签： Arduino OLED SSD1306 12864显示屏

本文链接：https://blog.youkuaiyun.com/TonyIOT/article/details/96367511

版权

Arduino 专栏收录该内容

64 篇文章

订阅专栏

OLED「OrganicLight-Emitting Diode」，有机发光二极管，又称有机发光半导体，是当下非常受欢迎的显示技术。OLED显示屏与传统LCD显示方式不同，它无需背光，每个像素点自发光，体积更小、更轻更薄更省电，而且能做成柔性屏。本篇介绍Arduino下OLED屏的使用。

1. OLED屏介绍

OLED屏因其小巧轻薄耗电低等特点，越来越多的应用于嵌入式电子设备中。OLED屏种类不同，显示的颜色也不同，常用的有白色显示、蓝色显示和黄蓝双色显示。屏幕的尺寸和内置驱动芯片也多种多样，常用的驱动接口有SPI和IIC两种。本篇中使用的使一款0.96寸蓝色IIC驱动屏，其内置驱动芯片为SSD1306。

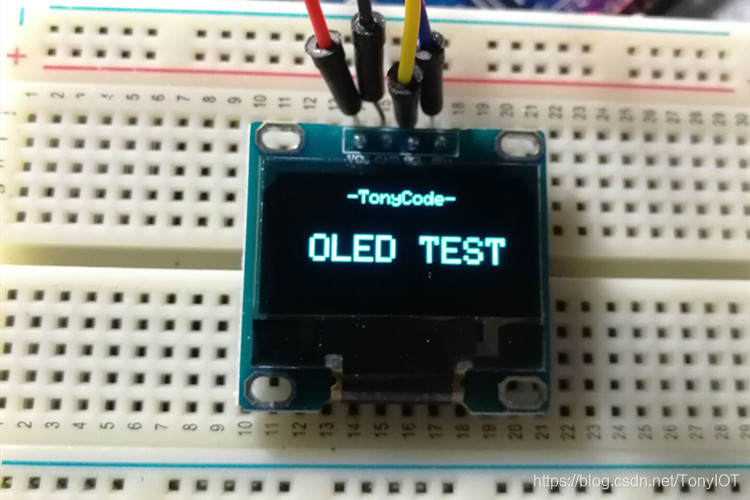

0.96寸OLED显示屏

2. 安装驱动库

OLED显示屏驱动库非常多，本篇我们使用两个库：「Adafruit_SSD1306」和「Adafruit_GFX」。在Arduino IDE中点击「项目」—「加载库」—「管理库」，分别查找选择最新版本进行安装。

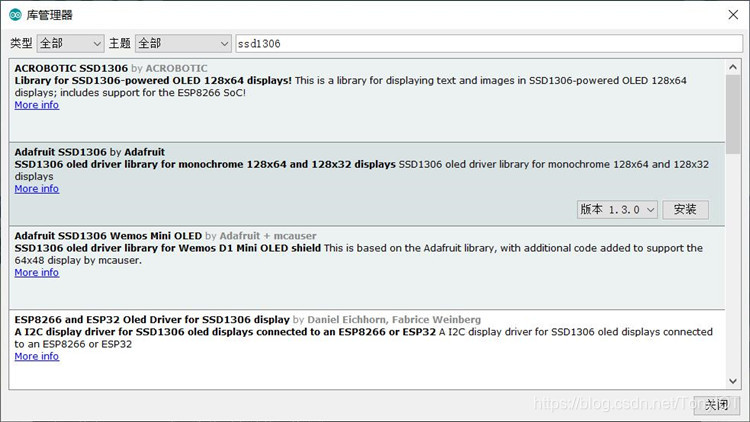

安装Adafruit_SSD1306库

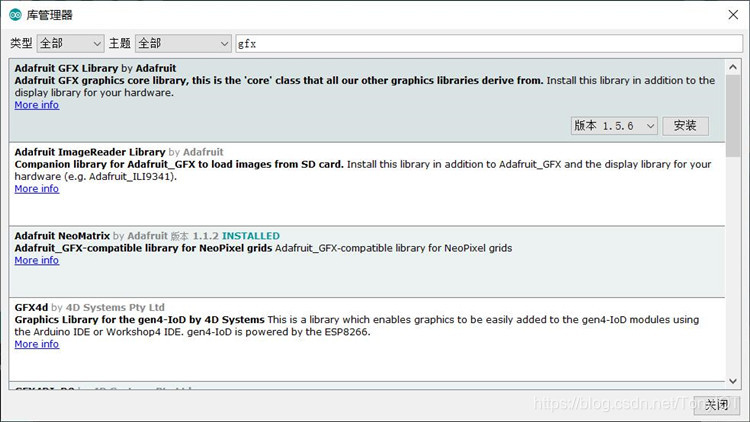

安装Adafruit_GFX库

3.实验材料

Uno R3开发板
配套USB数据线
面包板及配套连接线
OLED显示屏

4.实验步骤

1. 根据原理图搭建电路图。

IIC接口只需要两根线。OLED屏的VCC和GND分别连接开发板的3.3V和GND，OLED屏的SDA和SCL分别连接开发板A4和A5。

实验原理图如下图所示：

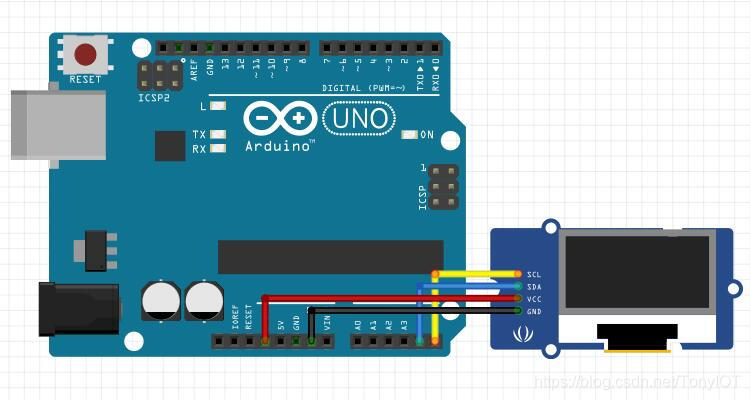

电路连接图

实物连接图如下图所示：

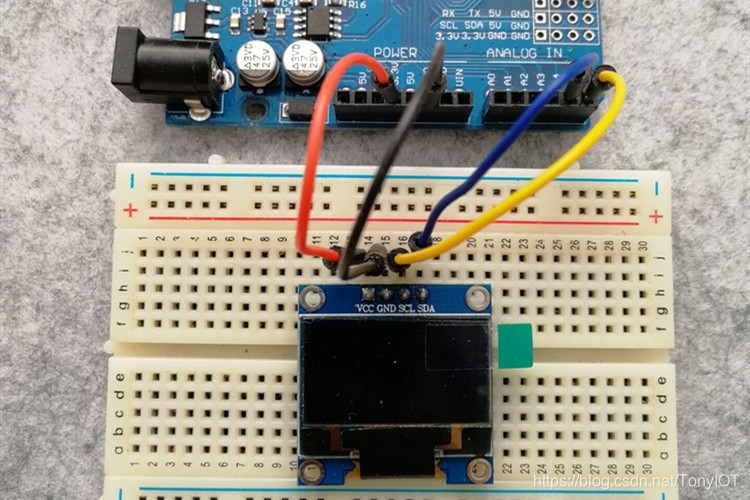

实物连接图

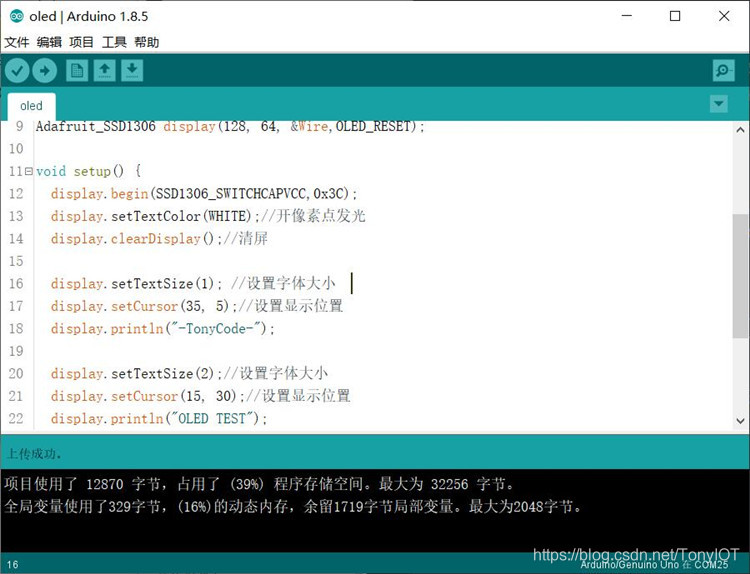

2. 新建sketch，拷贝如下代码替换自动生成的代码并进行保存。

/*
 * OLED显示
 */
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define OLED_RESET     4
Adafruit_SSD1306 display(128, 64, &Wire,OLED_RESET);

void setup() {
  display.begin(SSD1306_SWITCHCAPVCC,0x3C);
  display.setTextColor(WHITE);//开像素点发光
  display.clearDisplay();//清屏

  display.setTextSize(1); //设置字体大小
  display.setCursor(35, 5);//设置显示位置
  display.println("-TonyCode-");

  display.setTextSize(2);//设置字体大小
  display.setCursor(15, 30);//设置显示位置
  display.println("OLED TEST");

  display.display(); // 开显示

}

void loop() {

}
