通过Arduino Uno实现OLED屏显示英文、汉字、图片以及动图

# 学习笔记，大家共勉！

所需要用到的库

Wire、Adafruit_GFX、Adafruit_SSD1306

可以通过Arduino IDE的“管理库”中搜索下载。

所需要用到的函数

1. Adafruit_SSD1306 Name(width, height, &Wire, Reset); //声明OLED屏

Name：换成自己想要的名称；

宽度和高度填写自己OLED的对应参数；“&Wire”这个不要改动

Reset：默认填-1.

Adafruit_SSD1306 Oled(128, 64, &Wire, -1);

2. name.begin(switchvcc, i2caddr); //OLED初始化，

name：承接上文的设定；

switchvcc默认SSD1306_SWITCHCAPVCC，插3.3V；

i2caddr：OLED通信默认地址0x3C/0x3D，型号可以问厂家或者自己用I2C的scanner获取。

Oled.begin(SSD1306_SWITCHCAPVCC, 0x3c);

3. name.clearDisplay()：清屏函数；

4. name.Dispaly()：显示函数;

5. name.setTextSize(s)：设置字体大小；

6. name.setCursor(x,y)：设置光标位置，参数为坐标；

7. name.drawBitmap(x,y,Bitmap,w,h,c)：显示图像。汉字和图片都需要用这个。

8...文字和图片显示要这些就足够了。

显示英文

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

Adafruit_SSD1306 Oled(128, 64, &Wire, -1);

void setup() {
  Oled.begin(SSD1306_SWITCHCAPVCC, 0x3c);
}

void loop() {
    Oled.clearDisplay();//清屏
    Oled.setTextSize(2);//设置字体大小
    Oled.setTextColor(1);//设置字体颜色，因为OLED不能改颜色，所以默认填1
    Oled.setCursor(0,0);//起始位置
    Oled.print("hello");
    Oled.display();//显示
    delay(1000);

}

显示汉字和图片

汉字和图片放在一起，是因为要用到软件将 汉字 与 图片转换一下，本质是一样的。

菜单栏里 “模式” 处可选 “字符模式” 与 “ 图形模式”，字符模式用于汉字转换，图形模式用于图片转换（这里的图片最好是简单的图片，如简笔画，过于复杂的呈现效果不容易好）。图形模式打开的图片是.bmp格式的文件，可以通过电脑自带的“画图”软件另存（注意像素大小，不要超过OLED）。

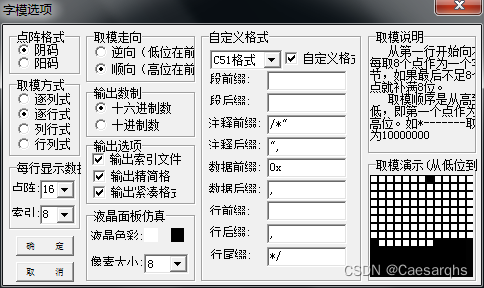

先选择模式后，点“选项”，按照如图所示更改参数（字符模式与图形模式下都是这样修改的）

选择好后，字符模式的话，输入想输的汉字，然后点“生成字模”，复制到程序里即可；

                  图形模式的话，打开位图，再点“生成字模”，复制即可。

这里要说明一下复制到程序的哪里：

static const unsigned char PROGMEM Zhong[] = {  //这里除了"Zhong"是自己的命名，其余不要改动
  //复制到这里，如下文是个“中”字

0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x3F,0xF8,0x21,0x08,0x21,0x08,0x21,0x08,
0x21,0x08,0x21,0x08,0x3F,0xF8,0x21,0x08,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,/*"中",0*/

};

程序：

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

Adafruit_SSD1306 Oled(128, 64, &Wire, -1);

static const unsigned char PROGMEM Zhong[] = {
  0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x3F,0xF8,0x21,0x08,0x21,0x08,0x21,0x08,
0x21,0x08,0x21,0x08,0x3F,0xF8,0x21,0x08,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,/*"中",0*/
};

void setup() {
  Oled.begin(SSD1306_SWITCHCAPVCC, 0x3c);
}

void loop() {
  Oled.clearDisplay();//清屏
  Oled.drawBitmap(0, 0, Zhong, 16, 16, 1); //中文字符以图像形式显示，每个字大小为16x16
  Oled.display();//显示
  delay(1000);

}

类似的，如果要显示图片，替换

static const unsigned char PROGMEM Zhong[] = {

};

这部分内容即可

显示动画

动画即是多张图片连续快速播放得到的。可以到网上下载一个动图，然后在https://uutool.cn/gif2img/

通过这个链接里的GIF拆分功能获取动图里的各帧。对各帧图片进行上一节的操作，获取每一帧的字模。

例如，可以运行一下以下程序：

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

Adafruit_SSD1306 Oled(128, 64, &
