编译和烧录SPI-NOR-Flash的V3s核心板(2)：linux kernel

在上一篇中记录了编译u-boot的过程。现在来构建支持SPI-NOR-Flash的linux内核。

我手边的V3s核心板使用的接口比较少，包括以太网口、三个串口和USB口，LCD，MIPI，摄像头、GPIO等接口都没有用到。因此编译内核时主要考虑以下三个要点。

1. 支持16MB以上容量的SPI-NOR-Flash，需要修改设备树
2. 使能uart0/1/2三个串口，默认使能uart0，在构建内核时要把uart1和uart2都配置好
3. 配置好USB接口

获取linux内核源码

参考上一篇所作的分区，编译好的内核尺寸要小于4MB才好。而最新版本的linux内核（例如5.2.y）体积较大，编译好以后会超过4MB，因此我使用了参考资料较多的4.13.y内核。后面可以看到使用4.13.y编译后得到的zImag的大小是3.3MB左右。

使用


cd .../v3s/
git clone -b zero-4.13.16 --depth 1 https://github.com/Lichee-Pi/linux.git

可以把4.13.16版本的linux源码拉取到本地，拉取完毕后，会在当前目录下生成一个linux文件夹。

在编译linux内核之前，注意安装好所有的依赖项，如下。

sudo apt install git wget make gcc flex bison libssl-dev bc kmod

配置内核

装载licheepi的defconfig

cd linux
make licheepi_zero_defconfig

menuconfig

使用 make ARCH=arm menuconfig 配置内核。

General Setup

在第一级菜单中，选中“General Setup”，然后回车进入该级菜单，设置好

1. 交叉编译器：arm-linux-gnueabihf-，注意最后一个减号“-”不能少
2. 给核心板取个名字：Default hostname，我设置成了 ctm-gateway，可以根据自己的喜好起个名字
3. 选中“Support for paging of anonymous memory (swap)
4. 选中”System V IPC“，可以根据将来应用场景的需要选择是否需要这一项。我的项目中需要用到，因此就选中了
5. 选中”POSIX Message Queues“，理由同上

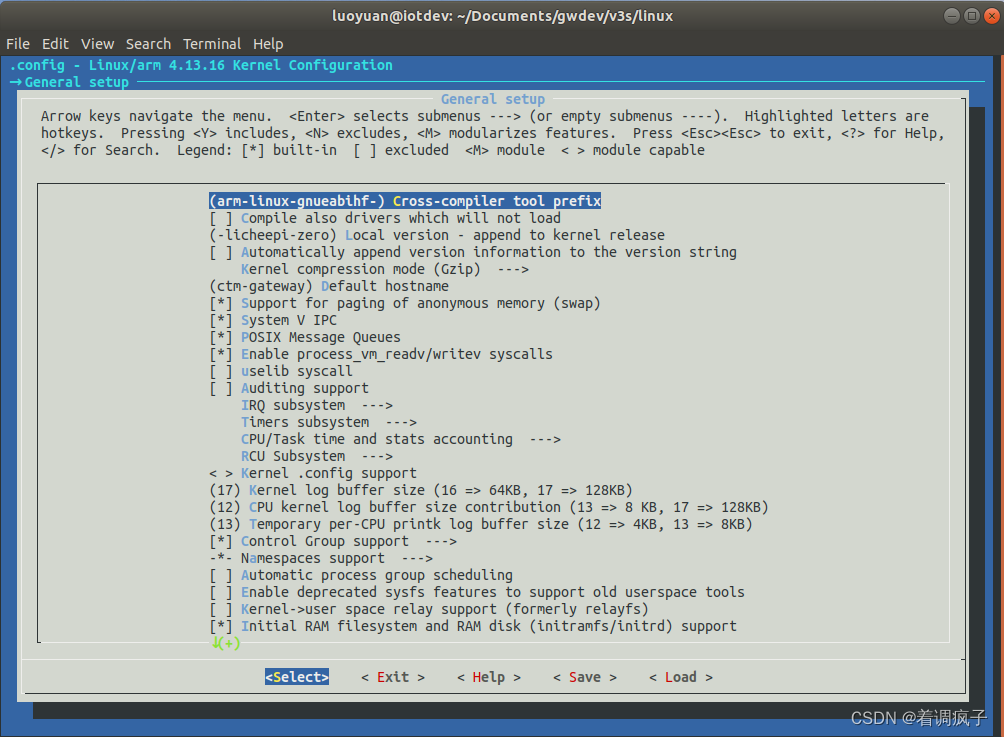

General Setup中的其它选项没有做变更。设置好参数后的Genera Setup结果如下图。

Networking support

由于我的核心板没用到无线网络部分，因此我把Networking support里面的Wireless支持里面的所有无线芯片的支持都删掉了。

如果需要一些网络芯片的驱动，可以根据自己的需要选中。

Device Drivers

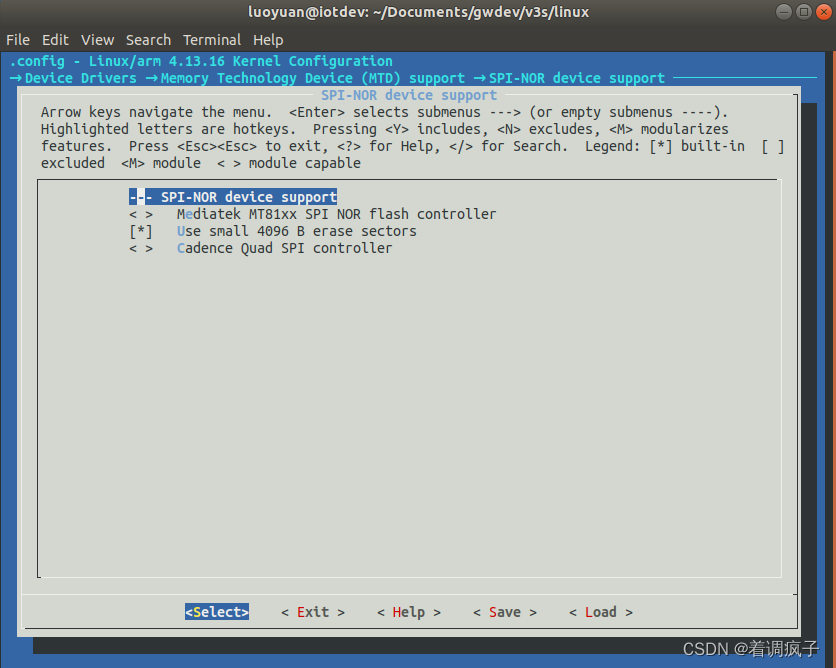

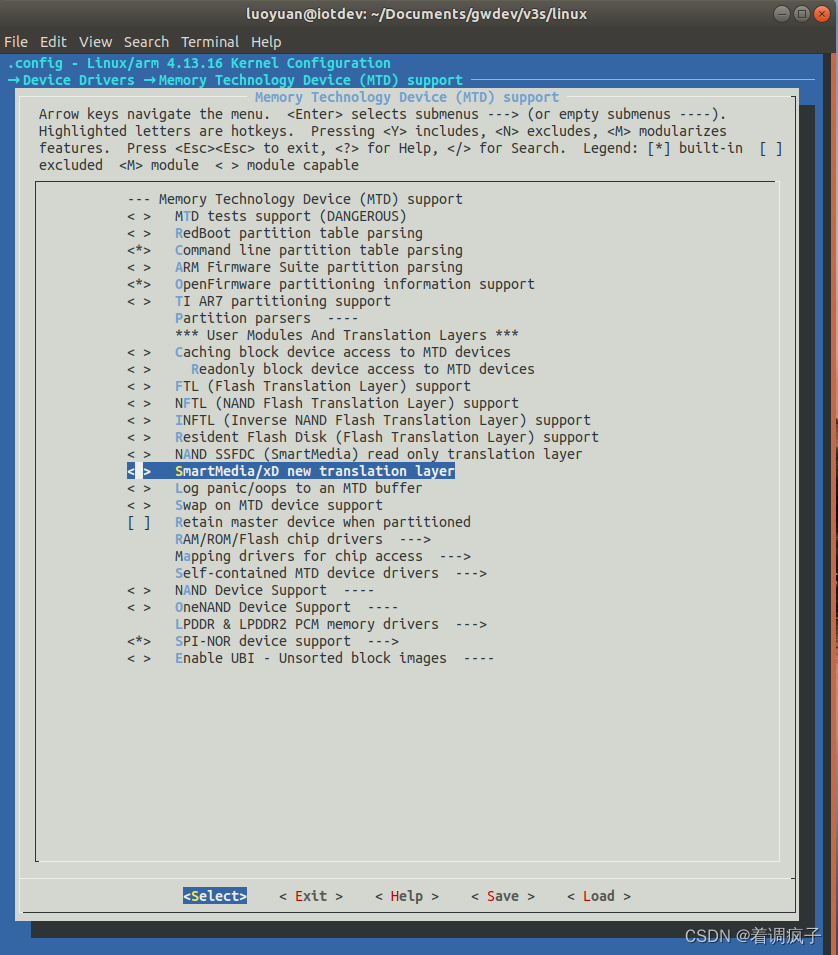

首先选中 <*>Memory Technology Device (MTD) support，然后进入到这一级菜单中，选中 <*> Command line partition table parsing和 <*> SPI-NOR device support --->，在SPI-NOR device support中选中 [*] Use small 4096 B erase sectors，其它两项都清除掉。



File systems ---> Miscellaneous filesystems

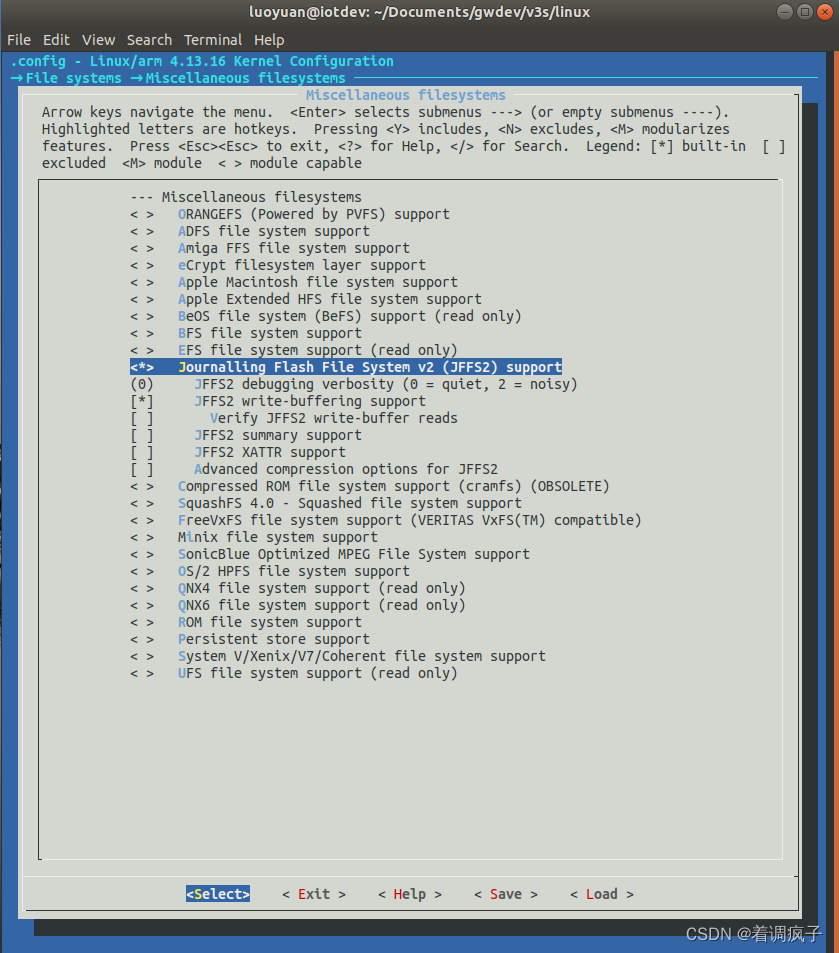

在这个菜单中确保选中 <*> Journalling Flash File System v2 (JFFS2) support。

修改设备树

增加spi节点

修改 .../v3s/linux/arch/arm/boot/dts/sun8i-v3s-licheepi-zero.dts。在 &uart0 {...}节点前增加一个 &spi节点，内容如下。

&i2c0 {
	......
    ......
};

&ohci0 {
	......
    ......
};

&spi0 {
    status ="okay";
    mx25l25645g:mx25l25645g@0 {
        compatible = "jedec,spi-nor";
        reg = <0x0>;
        spi-max-frequency = <50000000>;
        #address-cells = <1>;
        #size-cells = <1>;
    };
};

&uart0 {
	pinctrl-0 = <&uart0_pins_a>;
	pinctrl-names = "default";
	status = "okay";
};

设备节点似乎不应该有顺序的问题，我把spi节点加在uart0节点之前纯粹是习惯。

在m25p80.c中增加mx25l25645g的注册项

打开 .../v3s/linux/drivers/mtd/devices/m25p80.c，找到 static const struct spi_device_id m25p_ids[] = {...} 的定义（大约在332行），在代码中找到 mx25l25635e，然后在它的前面加上

{"mx25l25645g"},

修改好的结果如下图所示。

static const struct spi_device_id m25p_ids[] = {
	/*
	 * Allow non-DT platform devices to bind to the "spi-nor" modalias, and
	 * hack around the fact that the SPI core does not provide uevent
	 * matching for .of_match_table
	 */
	{"spi-nor"},

	/*
	 * Entries not used in DTs that should be safe to drop after replacing
	 * them with "spi-nor" in platform data.
	 */
	{"s25sl064a"},	{"w25x16"},	{"m25p10"},	{"m25px64"},

	/*
	 * Entries that were used in DTs without "jedec,spi-nor" fallback and
	 * should be kept for backward compatibility.
	 */
	{"at25df321a"},	{"at25df641"},	{"at26df081a"},
	{"mx25l4005a"},	{"mx25l1606e"},	{"mx25l6405d"},	{"mx25l12805d"},
	{"mx25l25645g"},{"mx25l25635e"},{"mx66l51235l"},
	{"n25q064"},	{"n25q128a11"},	{"n25q128a13"},	{"n25q512a"},
	{"s25fl256s1"},	{"s25fl512s"},	{"s25sl12801"},	{"s25fl008k"},
	{"s25fl064k"},
	{"sst25vf040b"},{"sst25vf016b"},{"sst25vf032b"},{"sst25wf040"},
	{"m25p40"},	{"m25p80"},	{"m25p16"},	{"m25p32"},
	{"m25p64"},	{"m25p128"},
	{"w25x80"},	{"w25x32"},	{"w25q32"},	{"w25q32dw"},
	{"w25q80bl"},	{"w25q128"},	{"w25q256"},

	/* Flashes that can't be detected using JEDEC */
	{"m25p05-nonjedec"},	{"m25p10-nonjedec"},	{"m25p20-nonjedec"},
	{"m25p40-nonjedec"},	{"m25p80-nonjedec"},	{"m25p16-nonjedec"},
	{"m25p32-nonjedec"},	{"m25p64-nonjedec"},	{"m25p128-nonjedec"},

	/* Everspin MRAMs (non-JEDEC) */
	{ "mr25h256" }, /* 256 Kib, 40 MHz */
	{ "mr25h10" },  /*   1 Mib, 40 MHz */
	{ "mr25h40" },  /*   4 Mib, 40 MHz */

	{ },
};

我在修改中发现这一步并非必须，在设备树中使用 mx25l25635e 这个型号也是可以正常读写 mx25l25645g 的flash的。

增加对uart1和uart2的使能

修改 .../v3s/linux/arch/arm/boot/dts/sun8i-v3s.dtsi，增加 uart1 和 uart2 的定义，如下。

    uart0: serial@01c28000 {
		compatible = "snps,dw-apb-uart";
		reg = <0x01c28000 0x400>;
		interrupts = <GIC_SPI 0 IRQ_TYPE_LEVEL_HIGH>;
		reg-shift = <2>;
		reg-io-width = <4>;
		clocks = <&ccu CLK_BUS_UART0>;
		resets = <&ccu RST_BUS_UART0>;
		status = "disabled";
	};

	uart1: serial@01c28400 {
		compatible = "snps,dw-apb-uart";
		reg = <0x01c28400 0x400>;
		interrupts = <GIC_SPI 1 IRQ_TYPE_LEVEL_HIGH>;
		reg-shift = <2>;
		reg-io-width = <4>;
		clocks = <&ccu CLK_BUS_UART1>;
		resets = <&ccu RST_BUS_UART1>;
		status = "disabled";
	};

	uart2: serial@01c28800 {
		compatible = "snps,dw-apb-uart";
		reg = <0x01c28800 0x400>;
		interrupts = <GIC_SPI 2 IRQ_TYPE_LEVEL_HIGH>;
		reg-shift = <2>;
		reg-io-width = <4>;
		clocks = <&ccu CLK_BUS_UART2>;
		resets = <&ccu RST_BUS_UART2>;
		status = "disabled";
	};

编译内核

完成了上述配置后，使用

make ARCH=arm -j16

make ARCH=arm dtbs

编译完成后，zImage 存放在 .../v3s/linux/arch/arm/boot/中，sun8i-v3s-licheepi-zero-dock.dtb 和 sun8i-v3s-licheepi-zero.dtb 存放在 .../v3s/linux/arch/arm/boot/dts中。
