温湿度采集与OLED显示

一、I2C总线协议

I2C（Inter-Integrated Circuit）是一种用于连接低速设备到处理器或微控制器的串行通信协议。I2C协议允许多个设备共享同一总线，通过地址来区分不同的设备。根据实现方式的不同，I2C可以分为软件I2C和硬件I2C。

1. 硬件I2C：

  • 硬件I2C是由微控制器或处理器的专用硬件模块实现的。这个模块负责生成I2C时序和处理数据传输。
  • 硬件I2C的优点包括：
    • 高可靠性：由于时序由硬件控制，因此更加精确和可靠。
    • 低CPU负载：硬件模块可以独立处理I2C通信，减轻CPU的负担。
    • 易于使用：通常有现成的库和API供开发者使用，简化了编程工作。
  • 硬件I2C的缺点是灵活性较低，因为它依赖于特定的硬件模块。

2. 软件I2C：

  • 软件I2C是通过软件代码来模拟I2C总线的时序和通信协议。它不依赖于专用的硬件模块，而是使用通用的I/O引脚来模拟I2C信号。
  • 软件I2C的优点包括：
    • 灵活性高：可以在任何具有可用I/O引脚的设备上实现。
    • 可定制性：开发者可以根据需要调整时序和参数。
  • 软件I2C的缺点是：
    • CPU负载较高：需要CPU实时处理I2C通信，可能导致较高的CPU占用率。
    • 时序精度较低：由于时序由软件控制，可能不如硬件I2C精确。
    • 复杂性较高：实现软件I2C需要编写更多的代码，并且调试可能更加复杂。

总结来说，硬件I2C依赖于专用硬件模块，具有更高的可靠性和较低的CPU负载，而软件I2C通过软件模拟实现，具有更高的灵活性和可定制性，但可能导致较高的CPU负载和时序精度较低。

二、实现温湿度采集

1.配置芯片

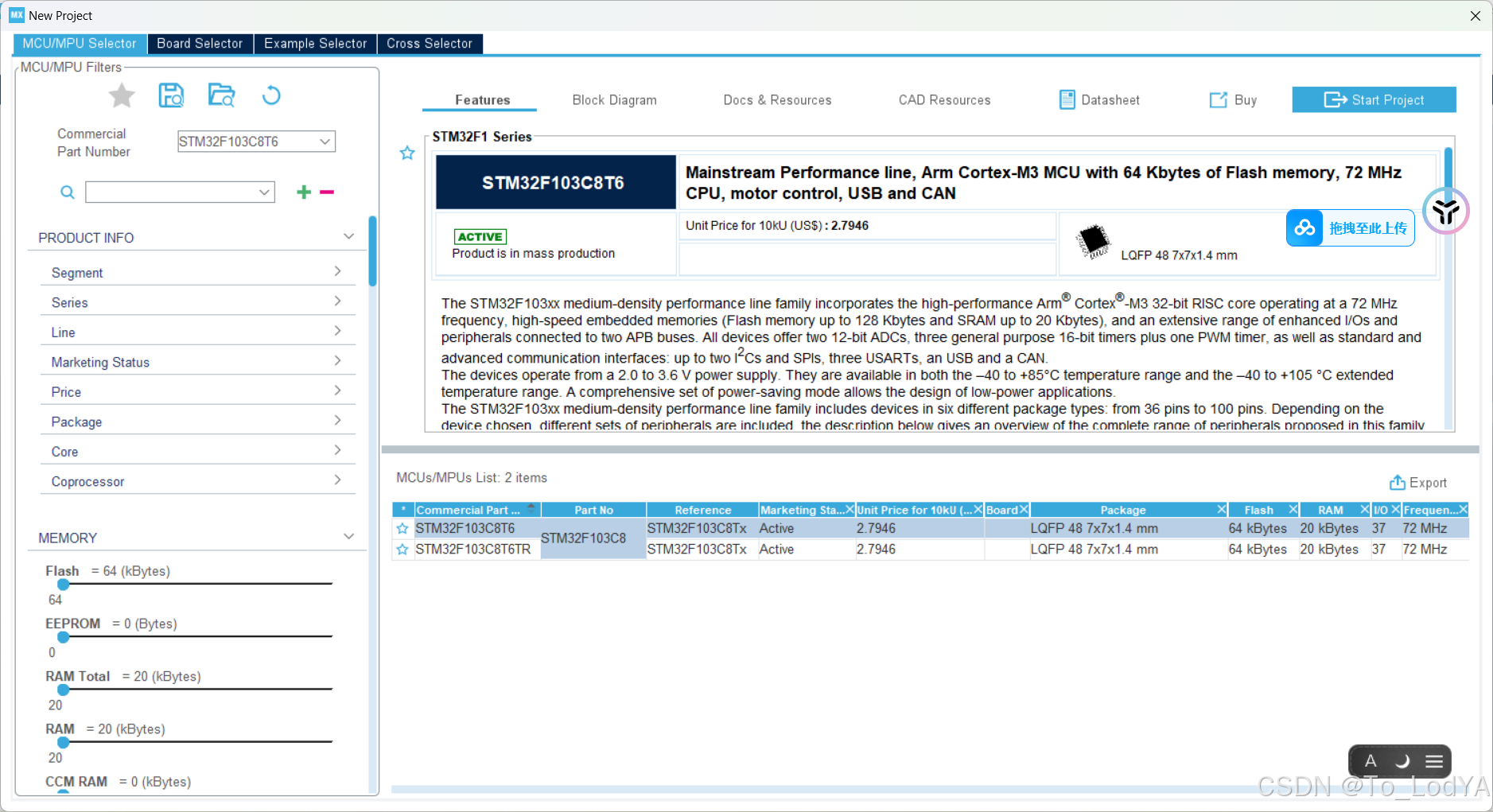

在STM32CubeMX中新建工程并选择我们所需的芯片
在这里插入图片描述

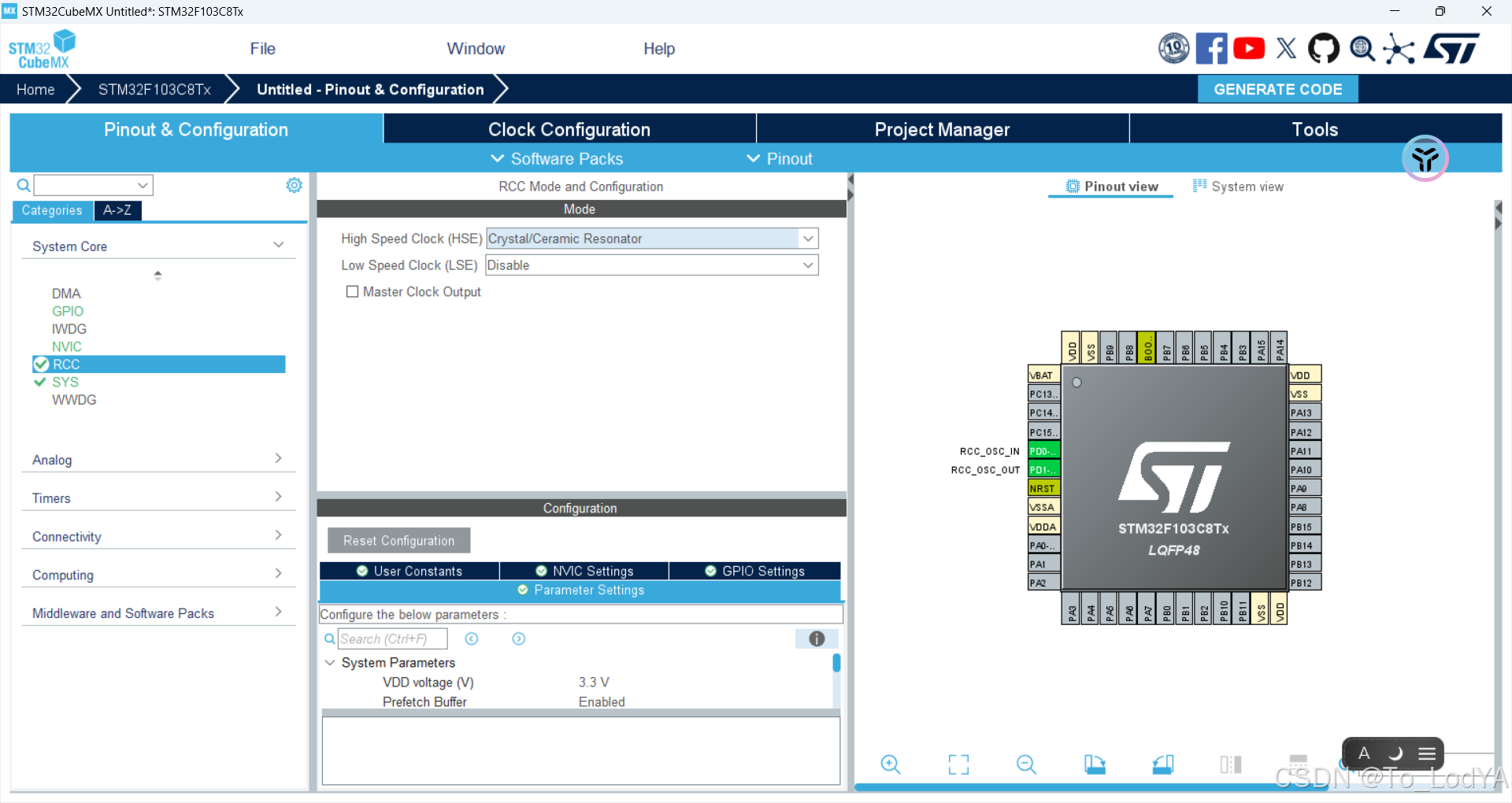

配置RCC
在这里插入图片描述

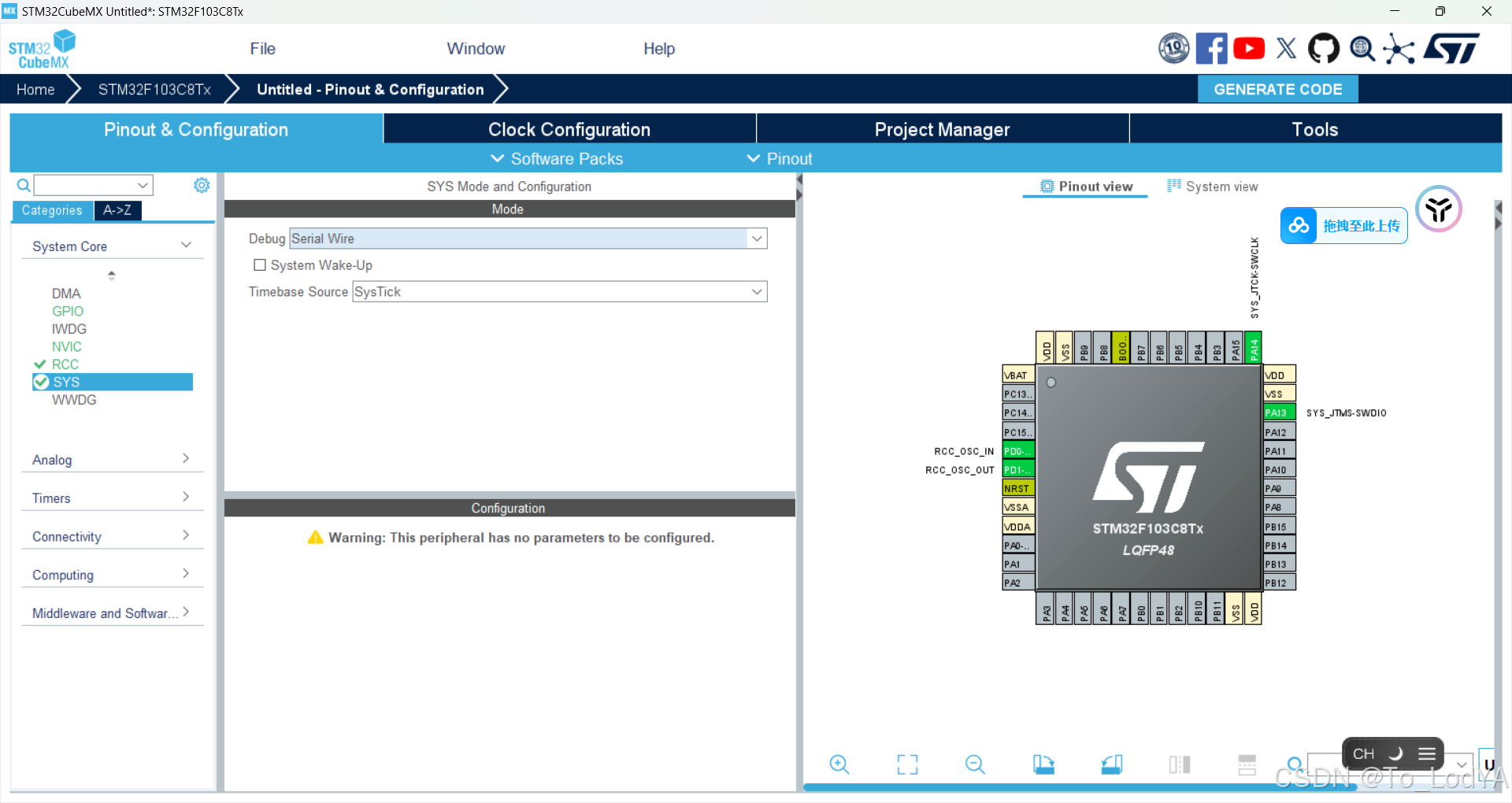

配置SYS
在这里插入图片描述
配置USART1
在这里插入图片描述

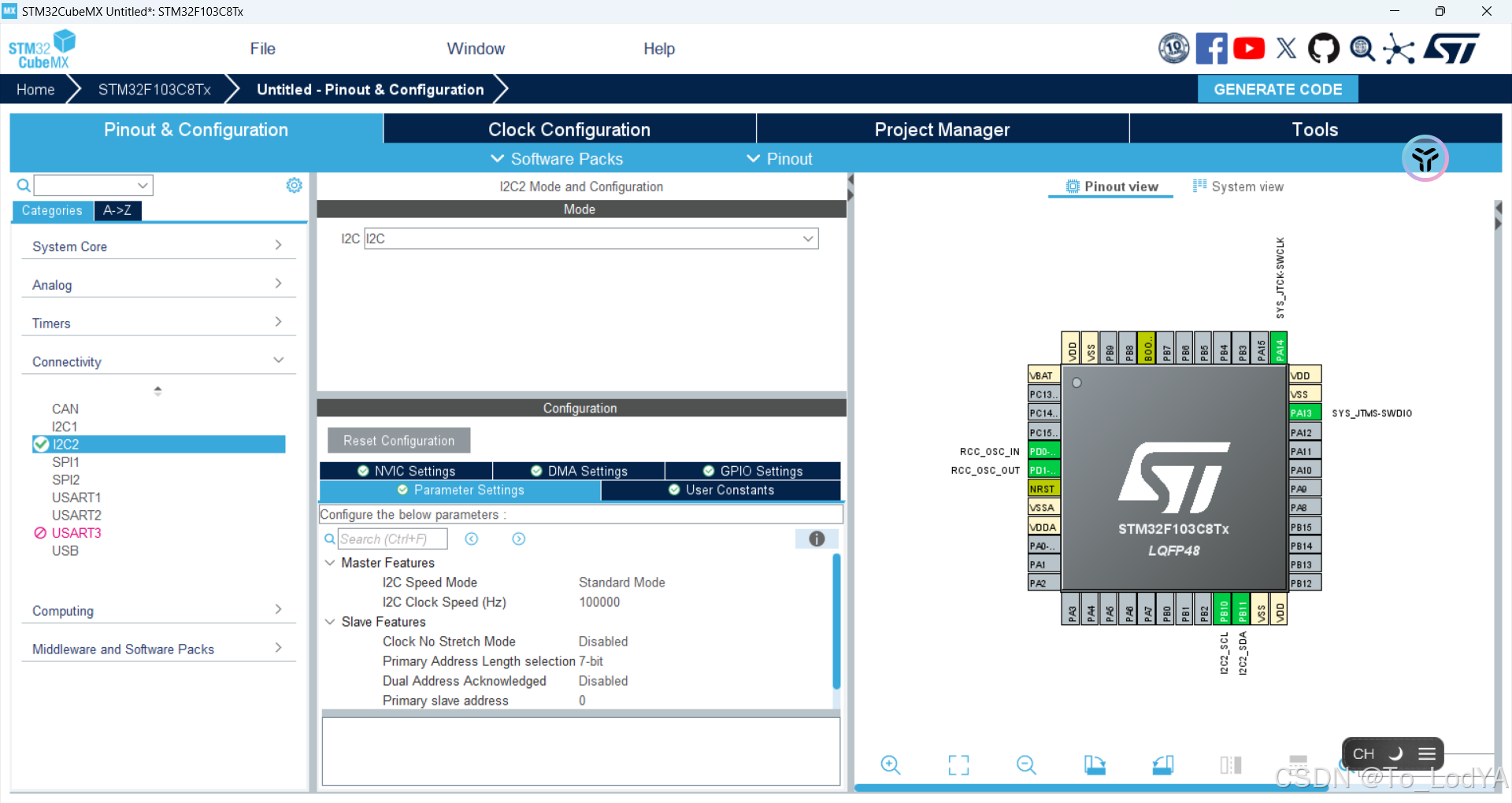

配置I2C2
在这里插入图片描述

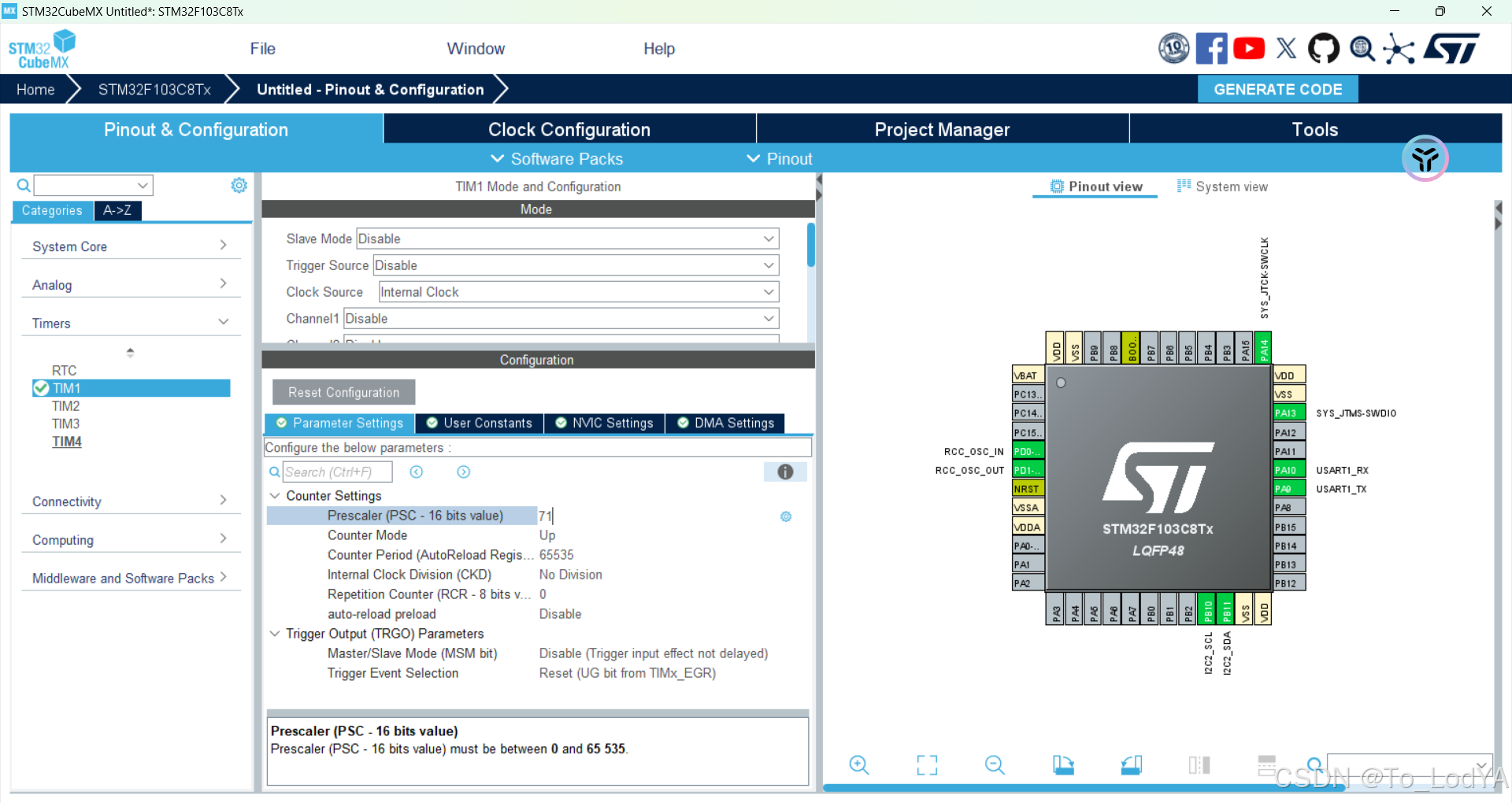

配置TIM1
在这里插入图片描述

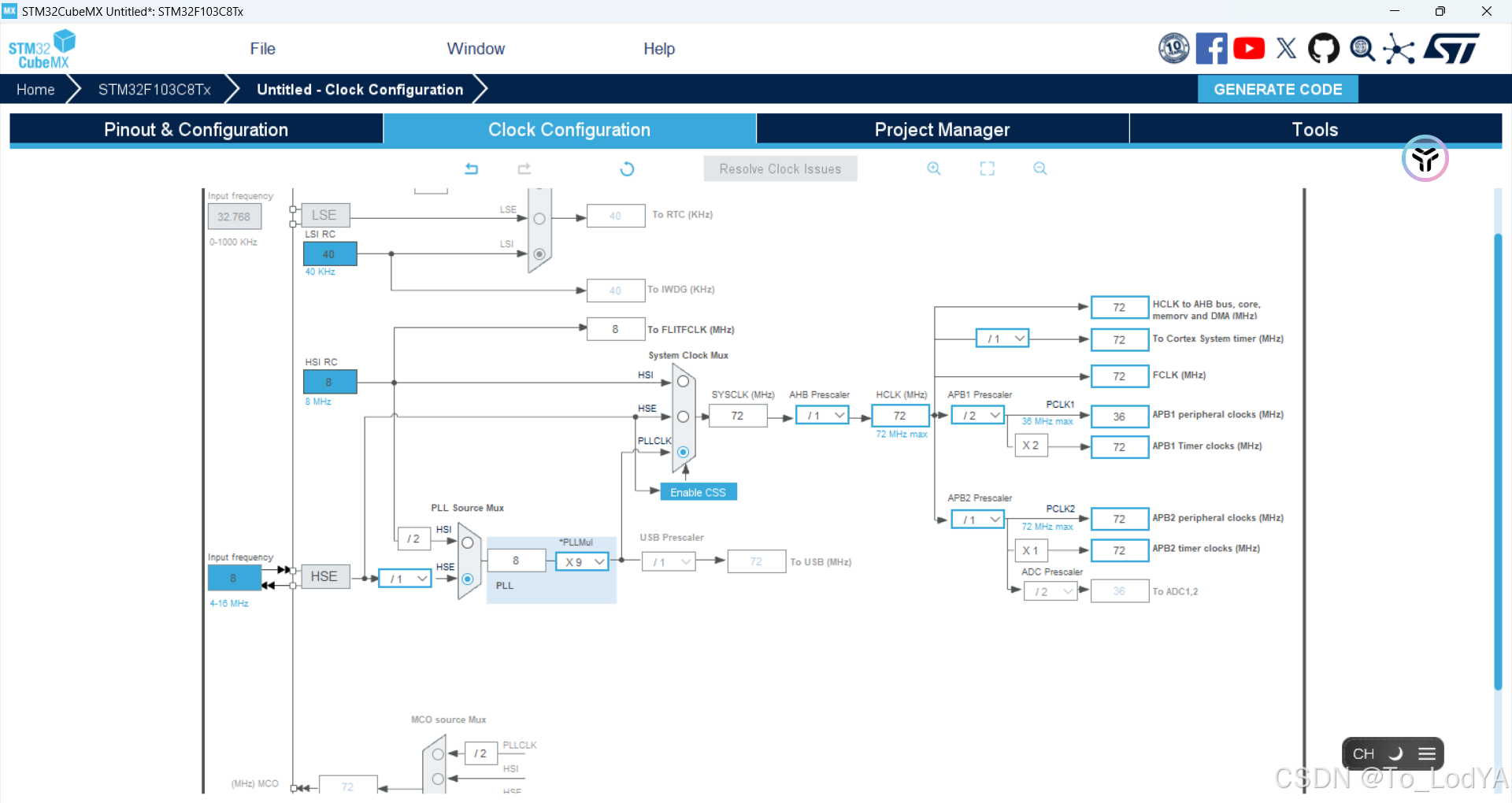

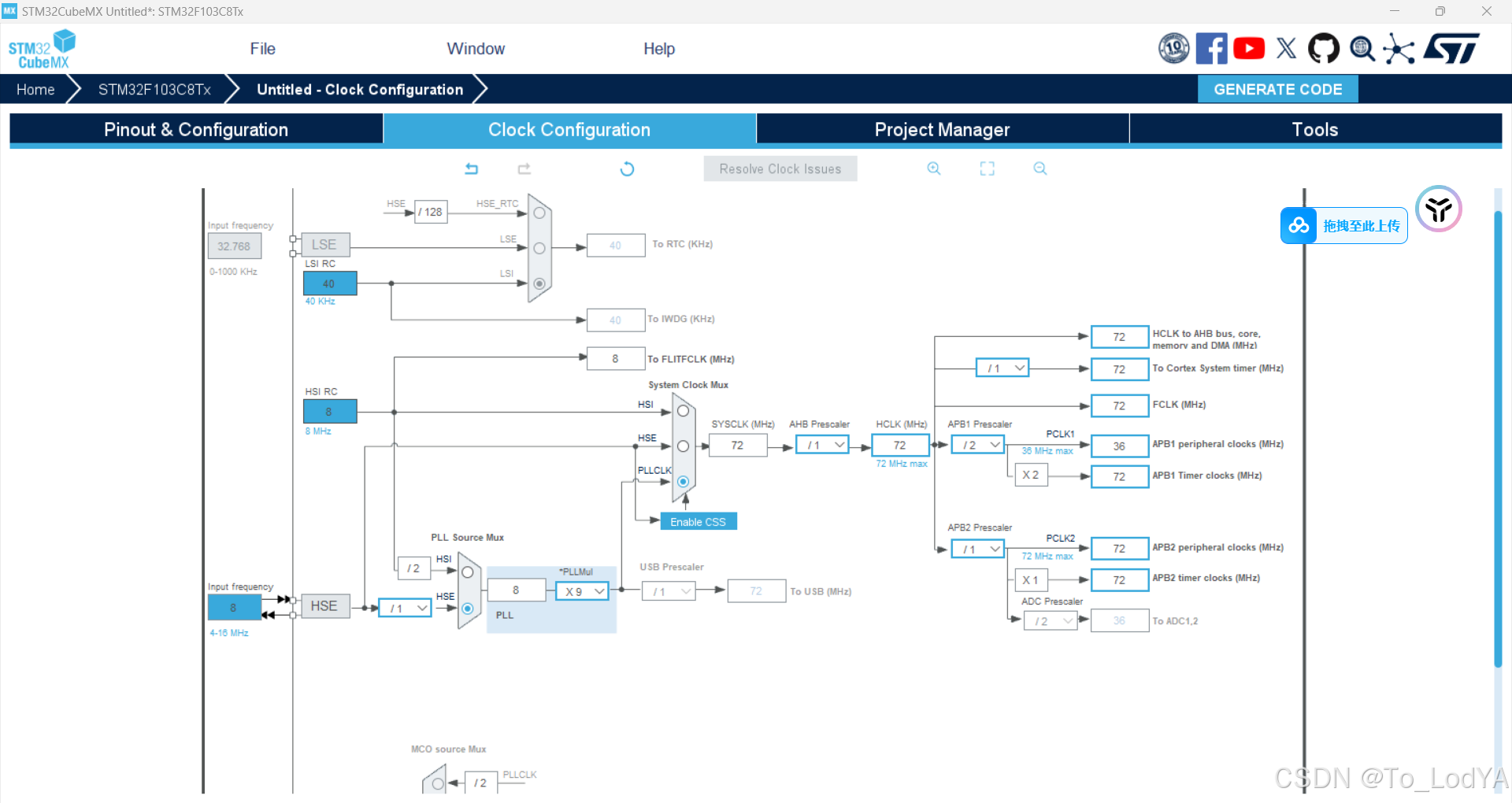

配置时钟
在这里插入图片描述

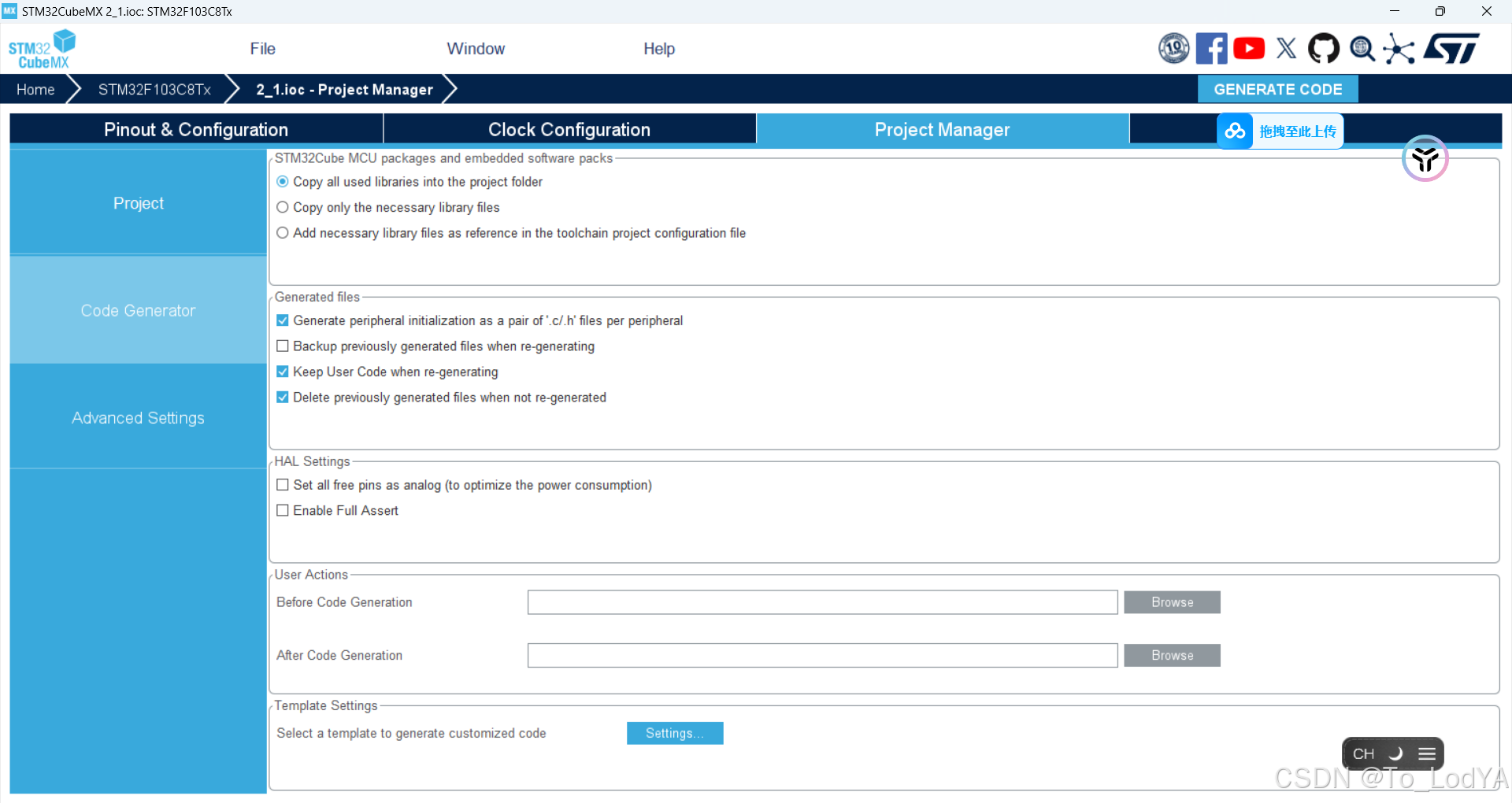

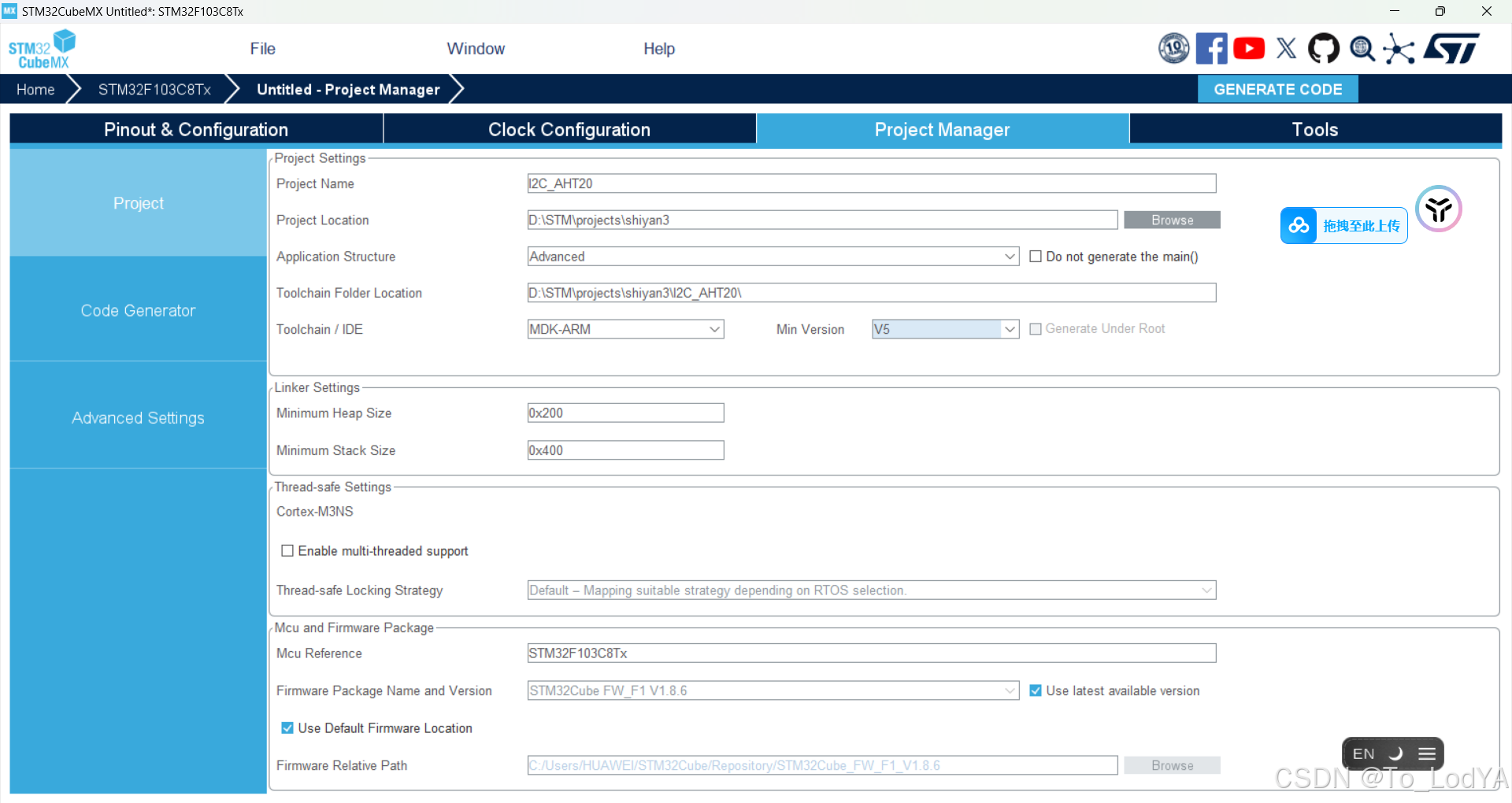

设置项目
在这里插入图片描述
在这里插入图片描述
之后生成代码
添加AHT20文件
1.新建文件夹
在这里插入图片描述

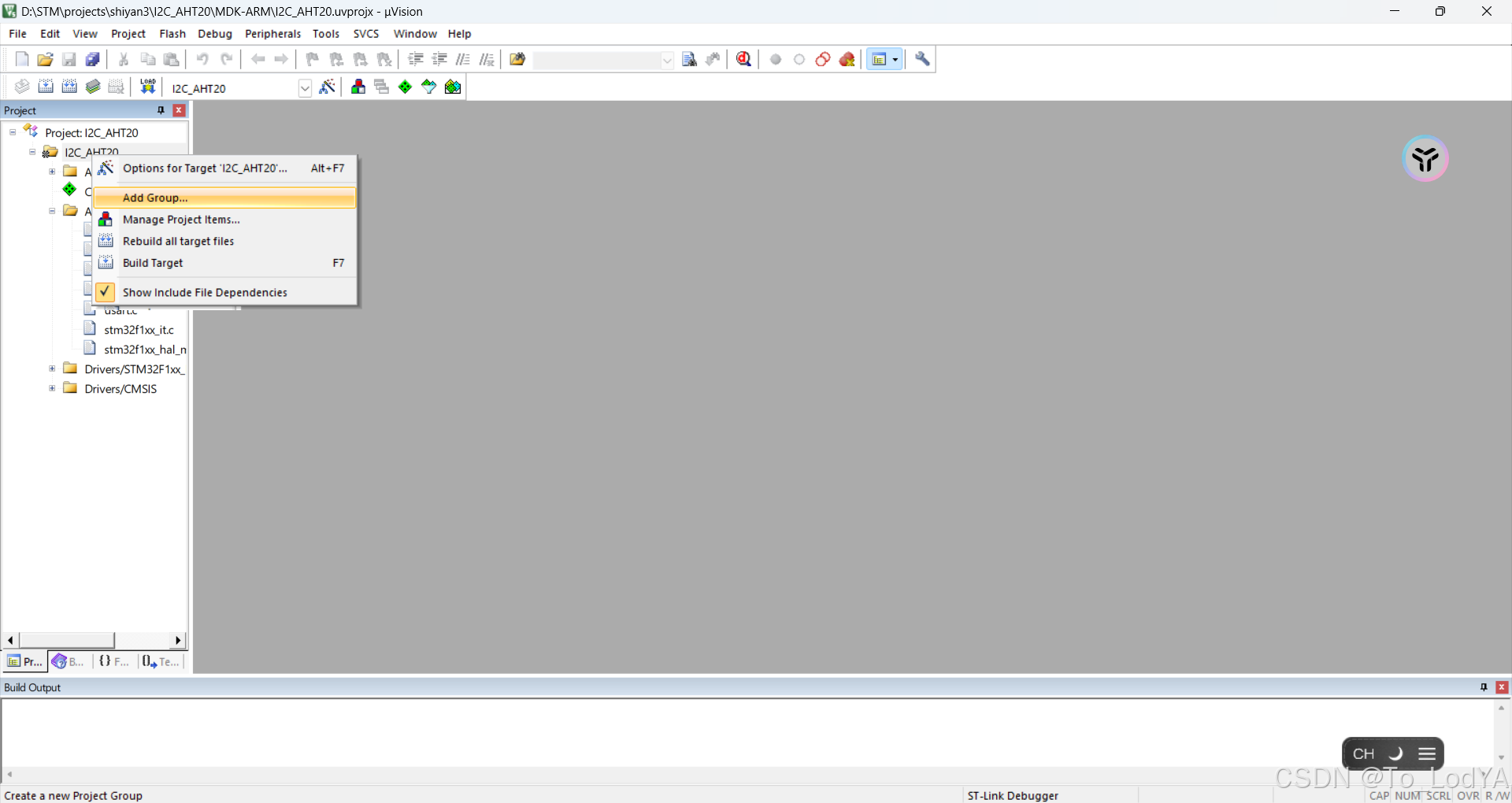

在keil中新建组

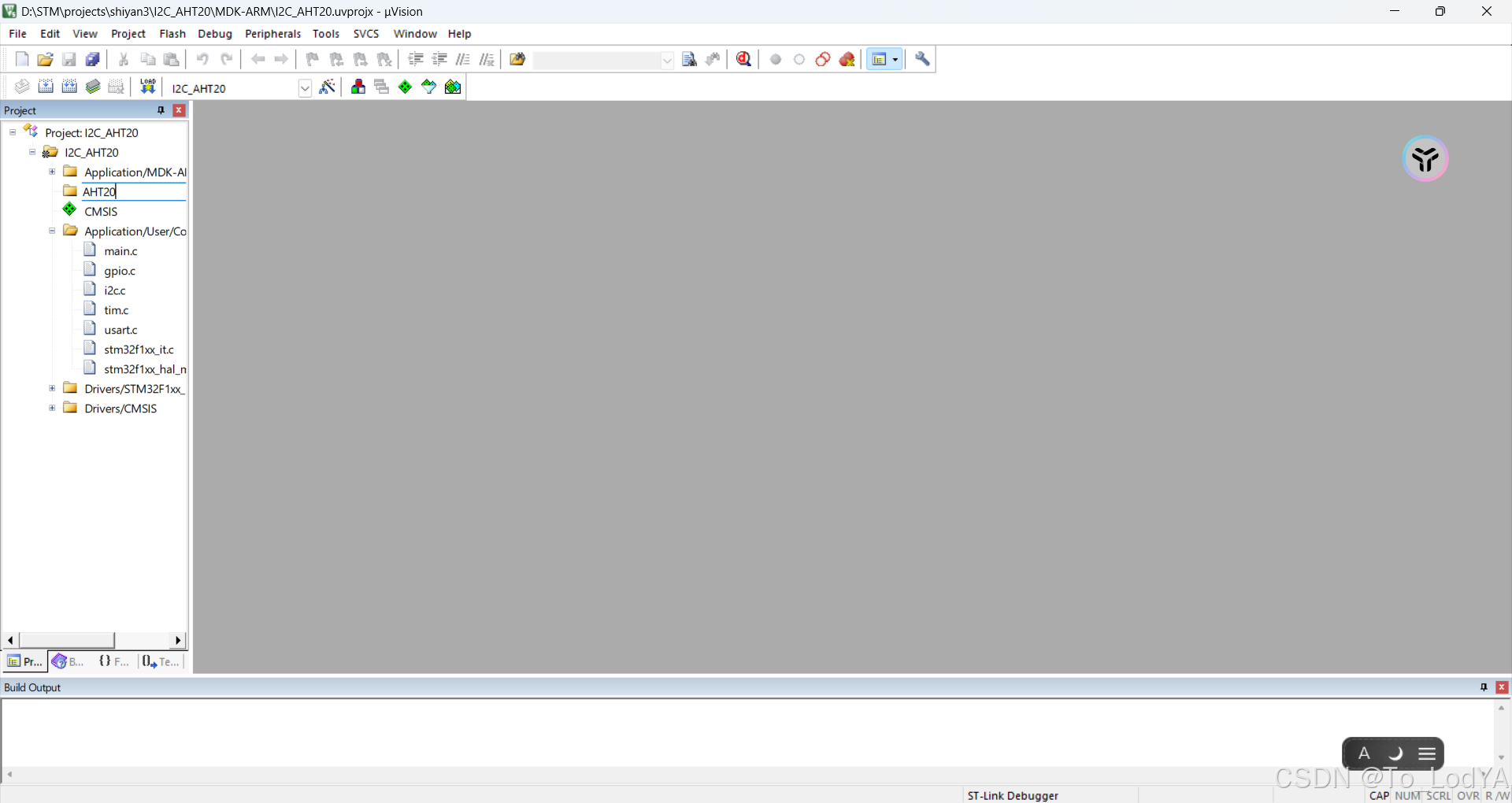

在这里插入图片描述
将新建的组名字改为与之前的文件夹同样的名字
在这里插入图片描述

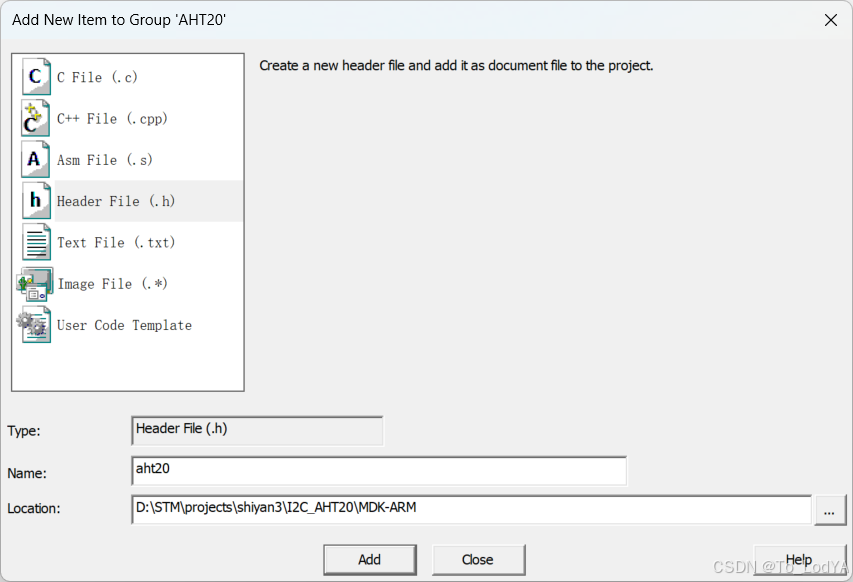

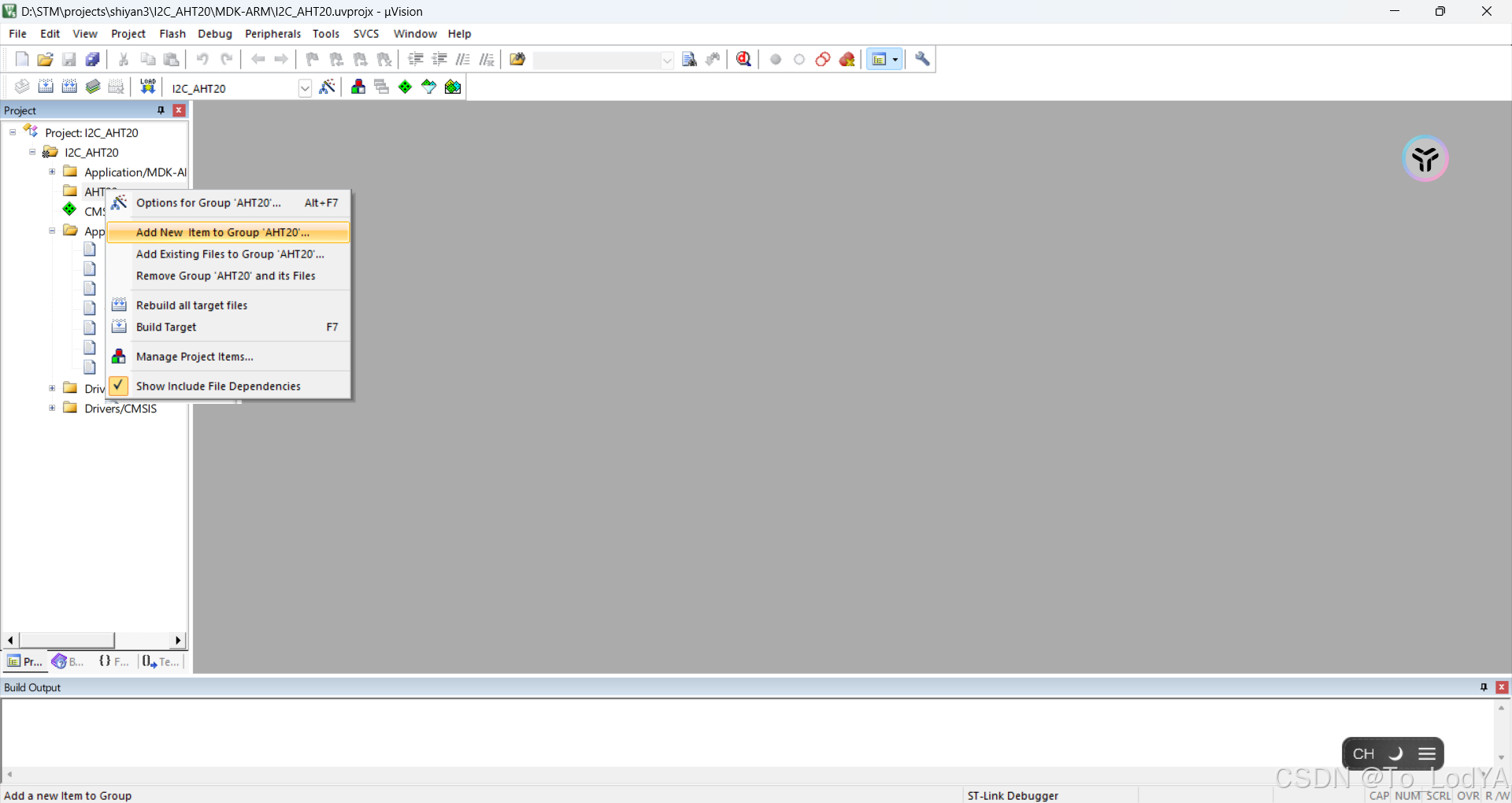

在组里添加新文件
在这里插入图片描述
分别添加一个.c文件和.h文件
在这里插入图片描述
在这里插入图片描述

2.实验代码

在文件中添加代码
aht20.c

#include "aht20.h"

#define AHT20_ADDRESS 0x70 // 从机地址
//AHT20 的驱动程序
 void AHT20_Init () //AHT20初始化函数  记住要在"aht20.h"中声明
{
  uint8_t readBuffer;//用于接收状态信息
  HAL_Delay(40);
  HAL_I2C_Master_Receive(&hi2c1, AHT20_ADDRESS, &readBuffer, 1, HAL_MAX_DELAY);//I2C读取函数，读数据函数 readBuffer此时获得了一个字节的状态字。
  if((readBuffer & 0x08) == 0x00) //判断第三位是否为0 发送0xBE命令初始化
  {
	  uint8_t sendBuffer [3] = {0xBE , 0x08 , 0x00};
	  HAL_I2C_Master_Transmit(&hi2c1, AHT20_ADDRESS, sendBuffer, 3, HAL_MAX_DELAY);//I2C发送函数
  }

}

 void AHT20_Read(float *Temperature , float *Humidity) //AHT20读取温度湿度函数  记住要在"aht20.h"中声明
{
	uint8_t sendBuffer [3] = {0xAC , 0x33 , 0x00};
	uint8_t readBuffer [6];
	HAL_I2C_Master_Transmit(&hi2c1, AHT20_ADDRESS, sendBuffer, 3, HAL_MAX_DELAY);
	HAL_Delay(75);
	HAL_I2C_Master_Receive(&hi2c1, AHT20_ADDRESS, readBuffer, 6, HAL_MAX_DELAY);
	if((readBuffer[0] & 0x80) == 0x00)
	{
		uint32_t date = 0;//接收温湿度需要2个半字节 所以要32
		date = ((uint32_t )readBuffer[3] >> 4) + ((uint32_t )readBuffer[2] << 4) + ((uint32_t )readBuffer[1] << 12);//对数据进行移位拼接.
		*Humidity = date * 100.0f / (1 << 20);//(1 << 20) 意为2的20次方. 乘100.0可以表示为百分数

		date = (((uint32_t )readBuffer[3] & 0x0F)<< 16) + ((uint32_t )readBuffer[4] << 8) + (uint32_t )readBuffer[5];//& 0x0F: 将这个无符号整数与十六进制数0x0F进行按位与操作。0x0F的二进制表示为00001111，这个操作会保留readBuffer[3]的低四位，即将高四位清零。
		*Temperature = date * 200.0f / (1 << 20) - 50;
	}
}

aht20.h

/*
 * aht20.h
 *
 *  Created on: Apr 25, 2024
 *      Author: lenovo
 */

#ifndef INC_AHT20_H_
#define INC_AHT20_H_

#include "i2c.h"
 void AHT20_Init (void);

 void AHT20_Read(float *Temperature , float *Humidity);
#endif /* INC_AHT20_H_ */

main.c

/* USER CODE BEGIN Header */
/**
  ******************************************************************************
  * @file           : main.c
  * @brief          : Main program body
  ******************************************************************************
  * @attention
  *
  * Copyright (c) 2024 STMicroelectronics.
  * All rights reserved.
  *
  * This software is licensed under terms that can be found in the LICENSE file
  * in the root directory of this software component.
  * If no LICENSE file comes with this software, it is provided AS-IS.
  *
  ******************************************************************************
  */
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "i2c.h"
#include "usart.h"
#include "gpio.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "i2c.h"
#include <stdio.h>
#include "string.h"
#include "aht20.h"
/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */

/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/

/* USER CODE BEGIN PV */

/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */

/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_I2C1_Init();
  MX_USART1_UART_Init();
  /* USER CODE BEGIN 2 */
  AHT20_Init ();//初始化AHT20

  float temperature , humidity ;    //定义温湿度变量
  char message [50];                //后续串口打印数据
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
	  AHT20_Read( &temperature , &humidity); //读取AHT20
	  sprintf(message ,"温度: %f℃ , 湿度: %f.\r\n",temperature , humidity);//拼接
	  HAL_UART_Transmit(&huart1, (uint8_t*)message,strlen(message) , HAL_MAX_DELAY);//串口发送函数
	  HAL_Delay(1000);
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.HSICalibrationValue = RCC_HSICALIBRATION_DEFAULT;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_NONE;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }

  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_HSI;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_0) != HAL_OK)
  {
    Error_Handler();
  }
}

/* USER CODE BEGIN 4 */

/* USER CODE END 4 */

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* User can add his own implementation to report the HAL error return state */
  __disable_irq();
  while (1)
  {
  }
  /* USER CODE END Error_Handler_Debug */
}

#ifdef  USE_FULL_ASSERT
/**
  * @brief  Reports the name of the source file and the source line number
  *         where the assert_param error has occurred.
  * @param  file: pointer to the source file name
  * @param  line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t *file, uint32_t line)
{
  /* USER CODE BEGIN 6 */
  /* User can add his own implementation to report the file name and line number,
     ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
  /* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */

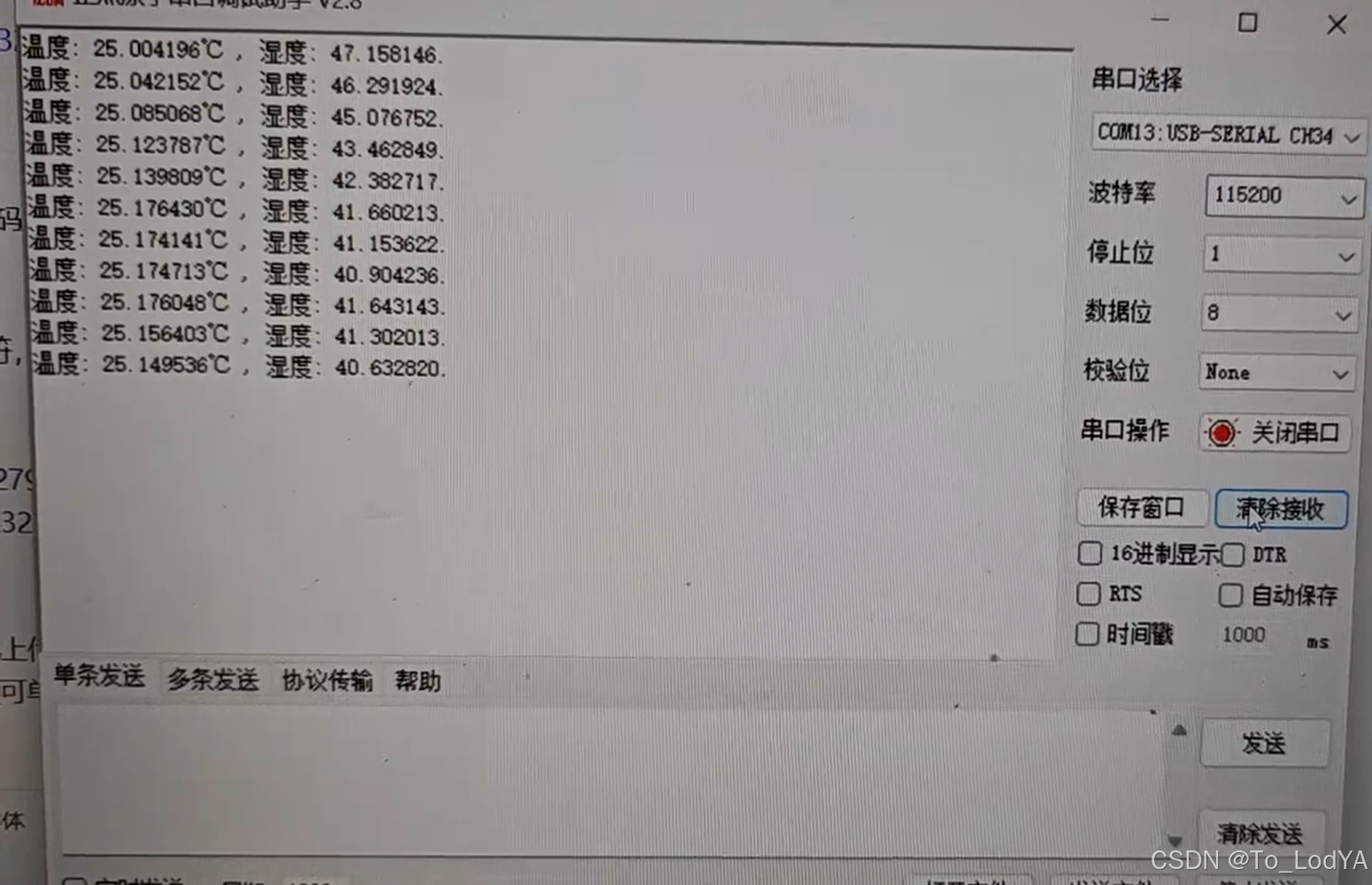

之后连接实物，再将串口连接电脑，得到传感器结果

3.实验结果

在这里插入图片描述

三、OLED屏显

1.显示自己的学号和姓名

（1）u8g2库的移植
新建工程
配置RCC
在这里插入图片描述
配置SYS
在这里插入图片描述
配置I2C2
在这里插入图片描述
配置TIM1
在这里插入图片描述
配置时钟
在这里插入图片描述

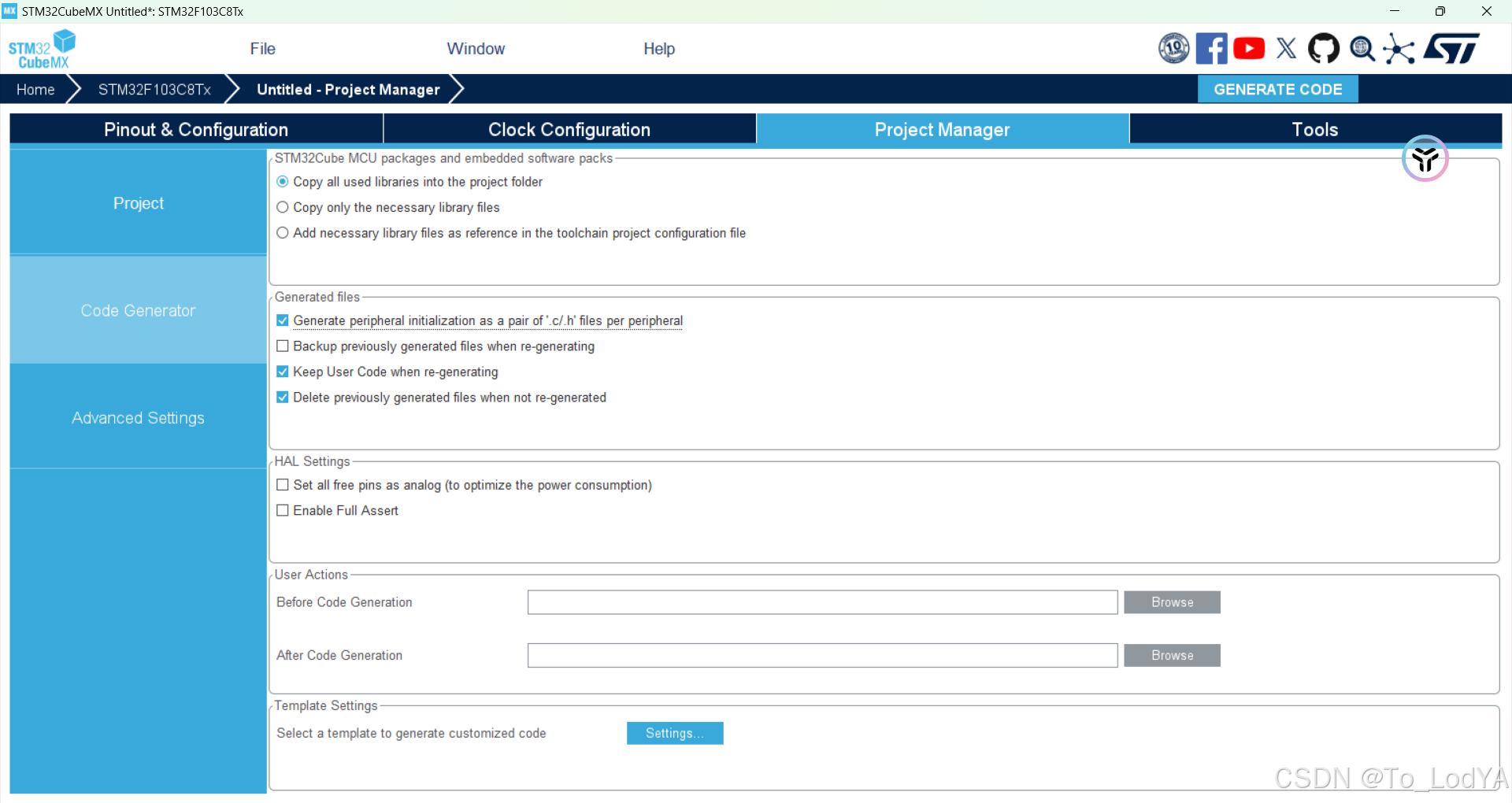

配置项目
在这里插入图片描述
下载通过网盘分享的文件：u8g2-master.zip
链接: https://pan.baidu.com/s/13E0xfqspVAFwrcQMkbjnkw 提取码: jp3k

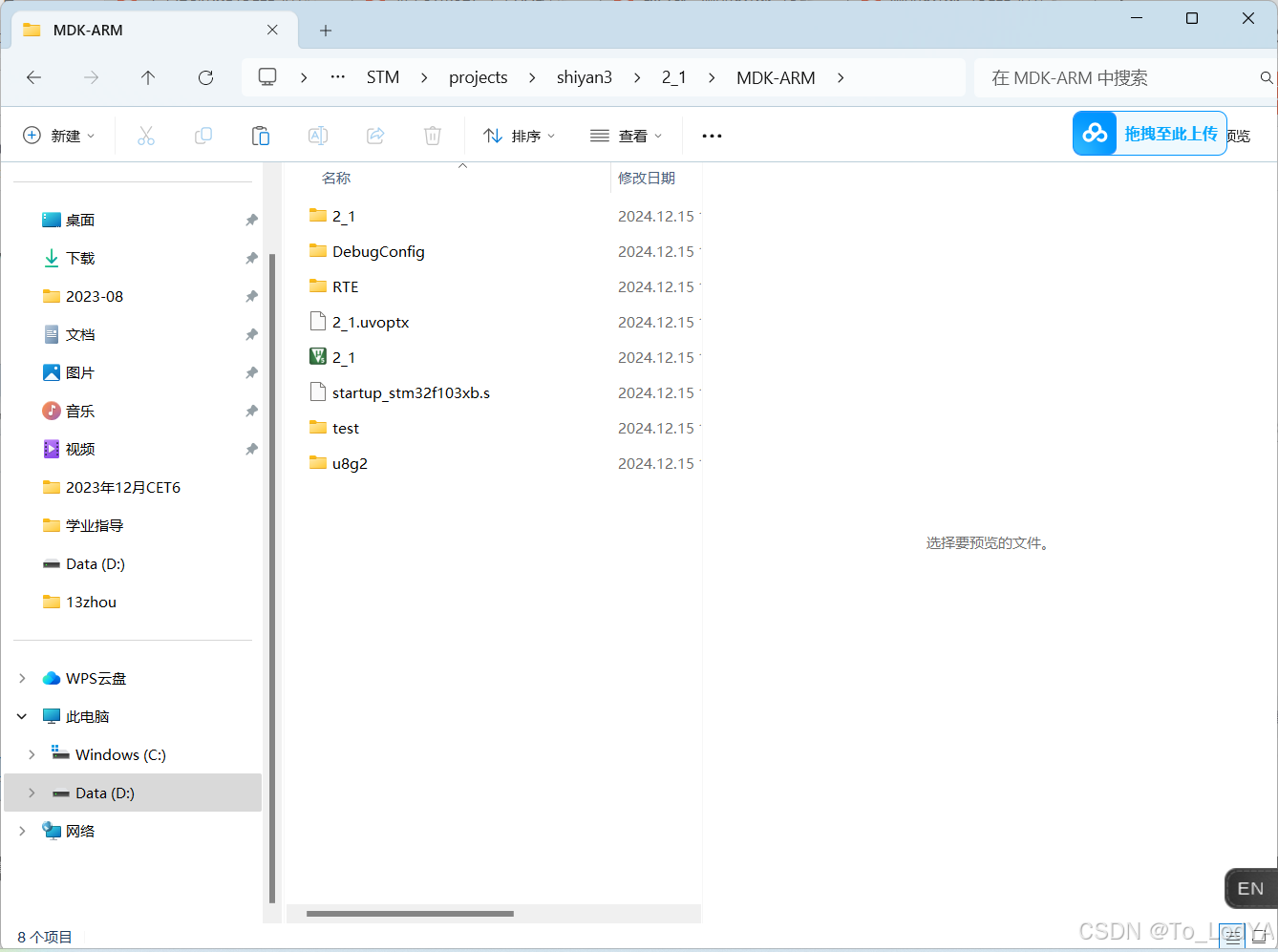

在刚刚建立的项目中新建两个文件夹
在这里插入图片描述

将链接里面的文件下载解压，把文件里面csrc文件夹的所有文件复制到u8g2文件夹里面

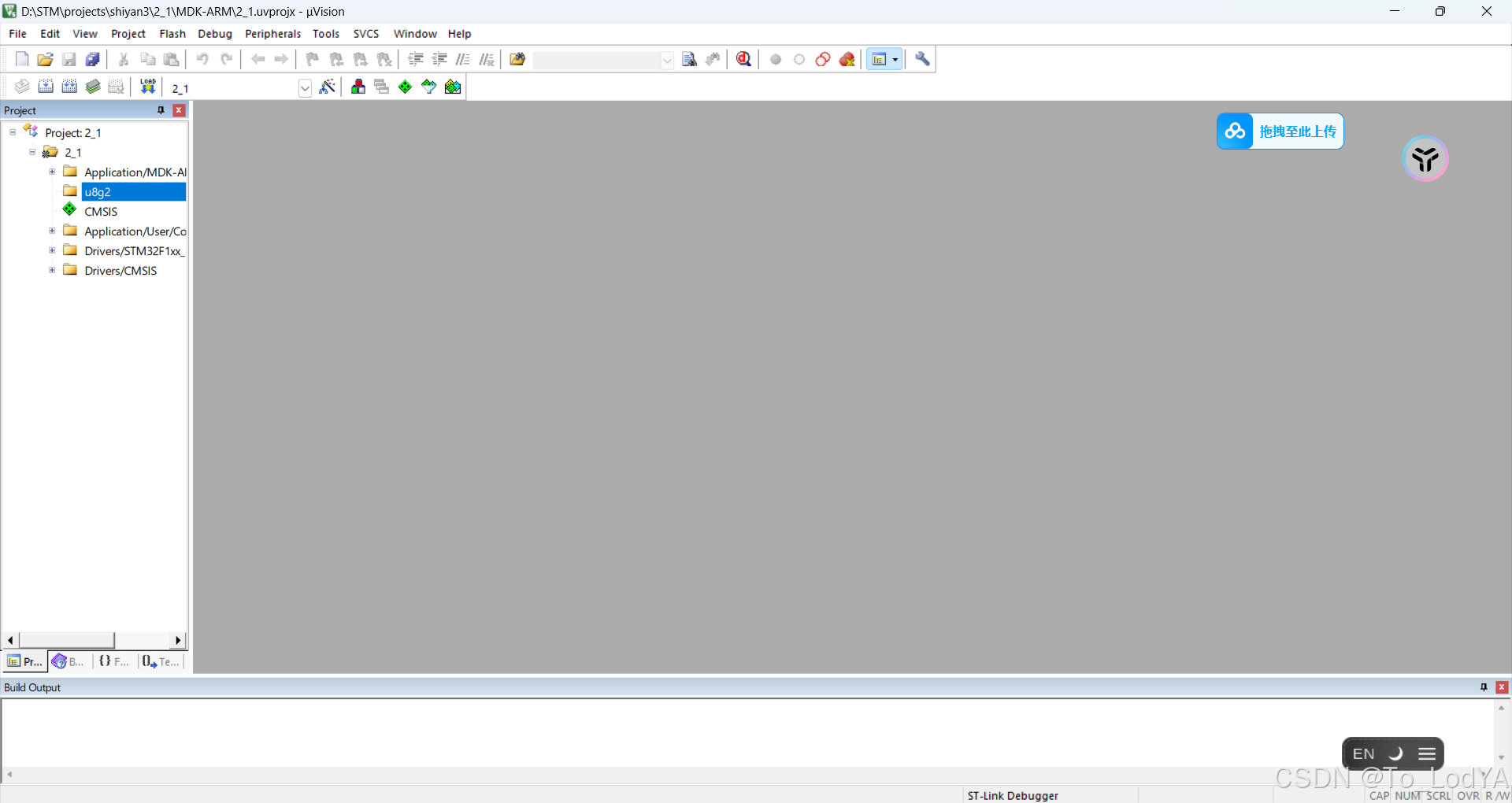

进入keil，新建分组，命名为u8g2

在这里插入图片描述
把下载的文件里面csrc文件夹的所有文件添加到u8g2组里面
在这里插入图片描述

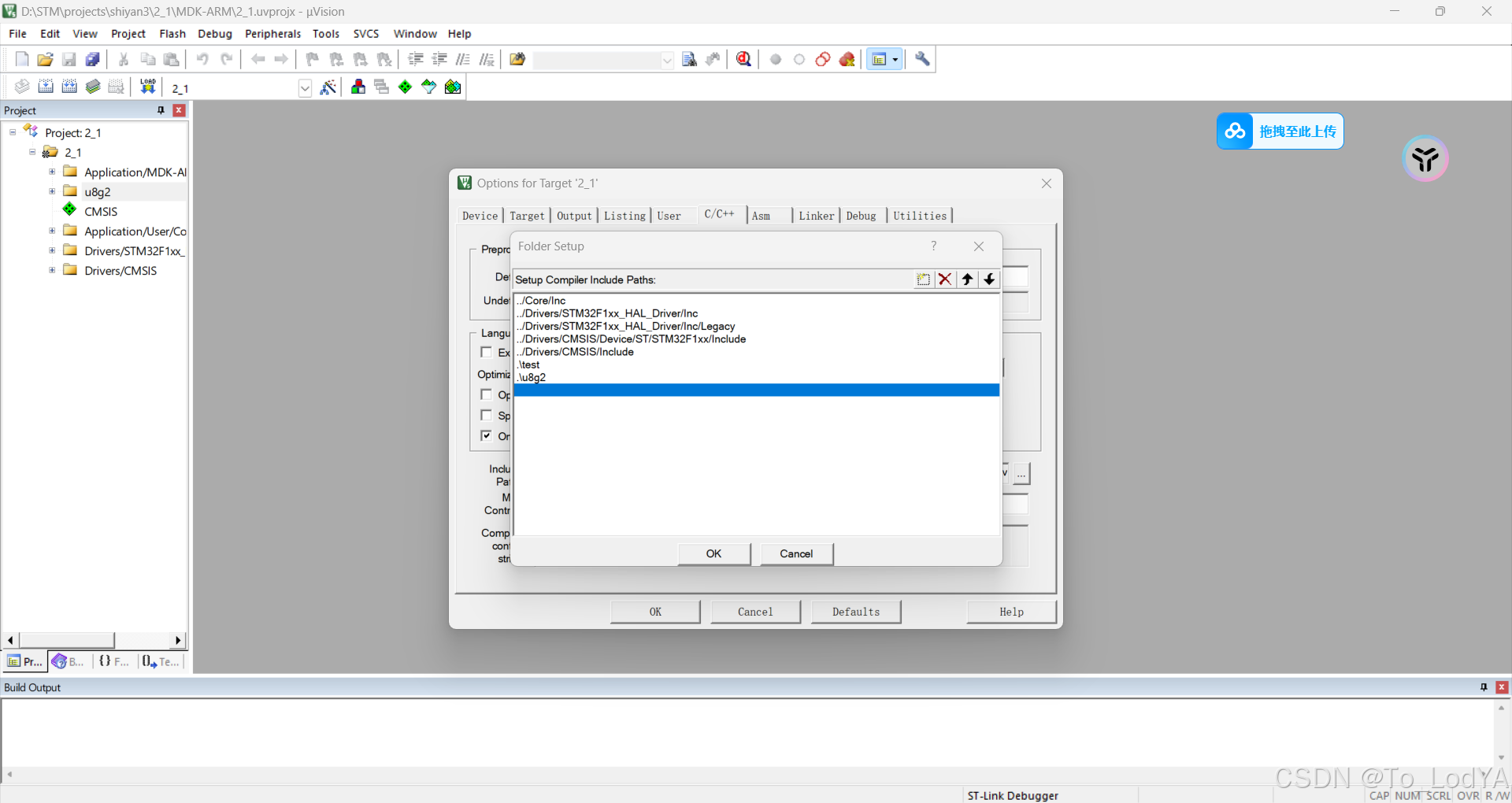

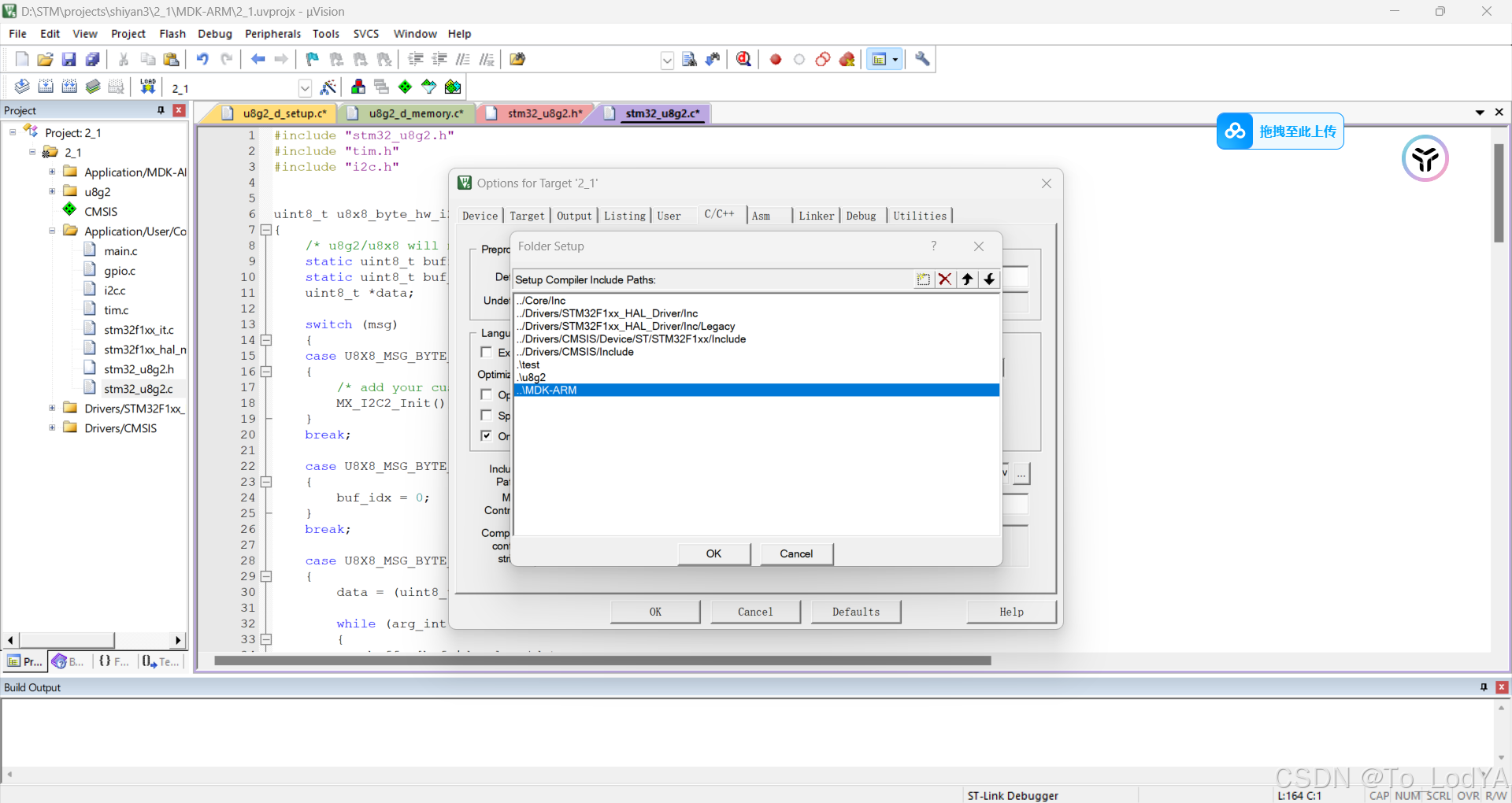

随后将新建文件夹(U8g2和test)的路径加进去
点击魔法棒，选择c/c++
在这里插入图片描述

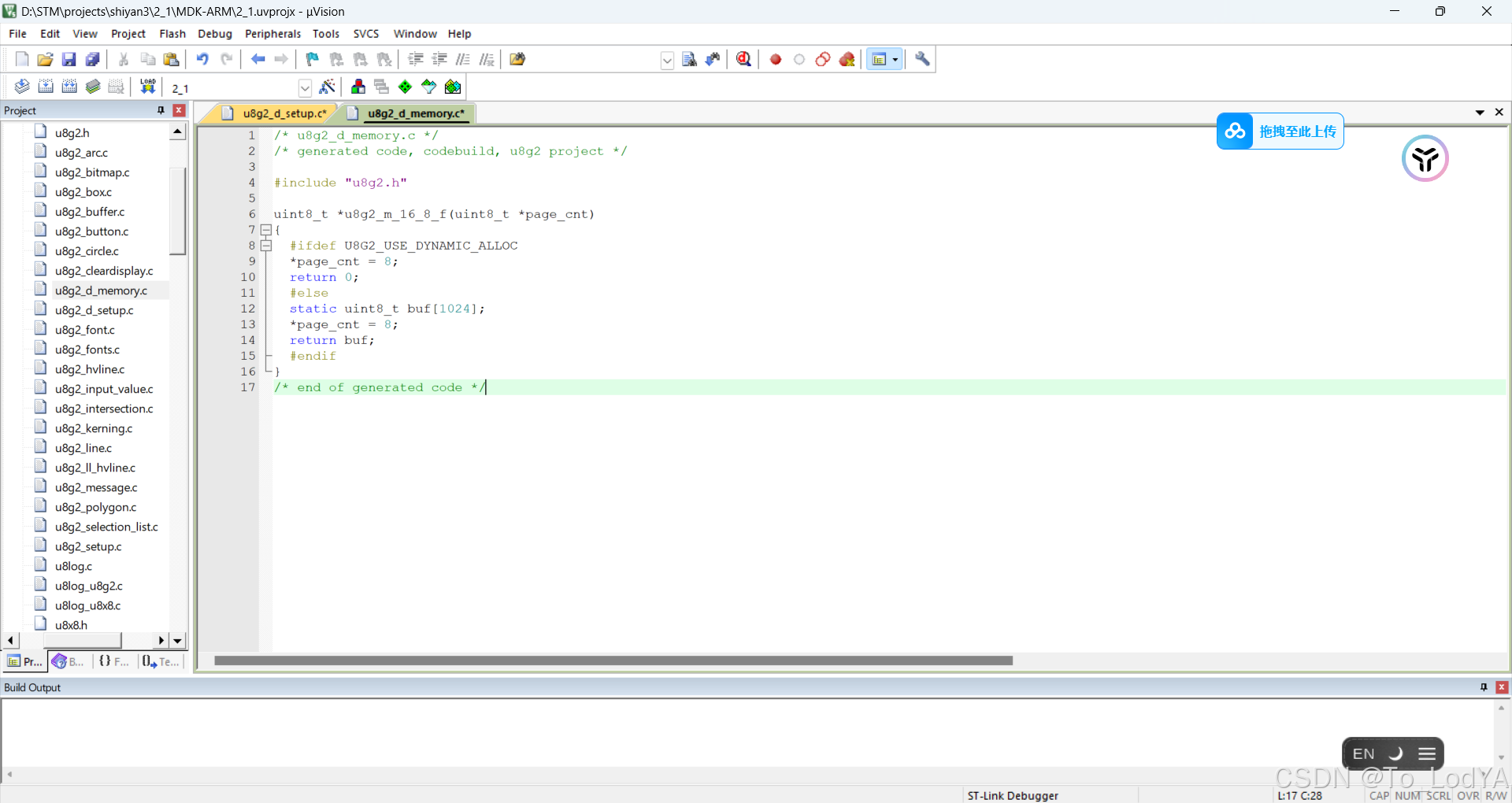

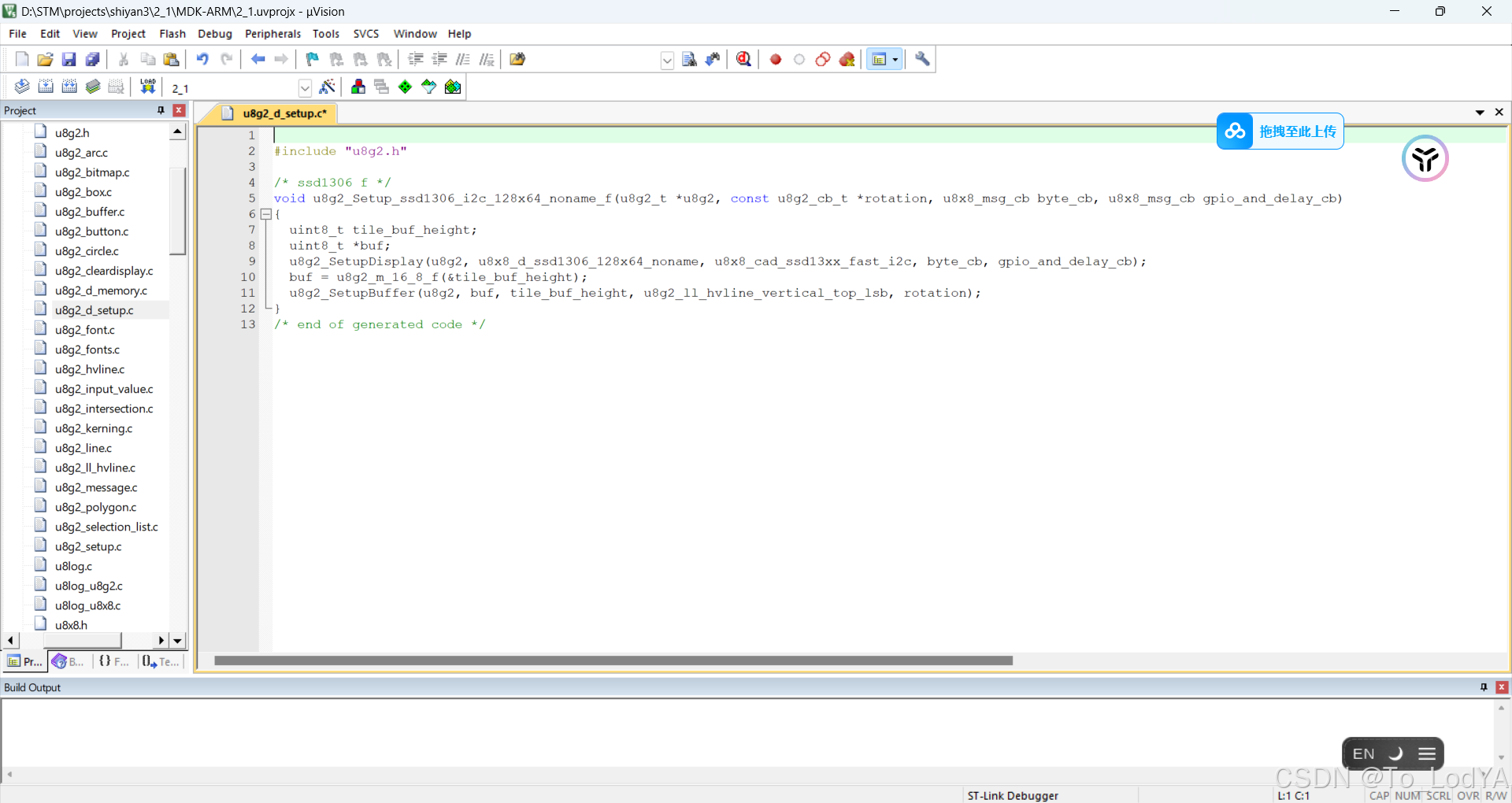

精简u8g2_d_setup.c:在keil的u8g2组里面打开u8g2_d_setup.c
在这里插入图片描述
(保留上面这部分，其他全部删除或者注释掉)

精简u8g2_d_memory.c:在keil的u8g2组里面打开u8g2_d_memory.c
在这里插入图片描述
(保留上面这部分，其他全部删除或者注释掉)

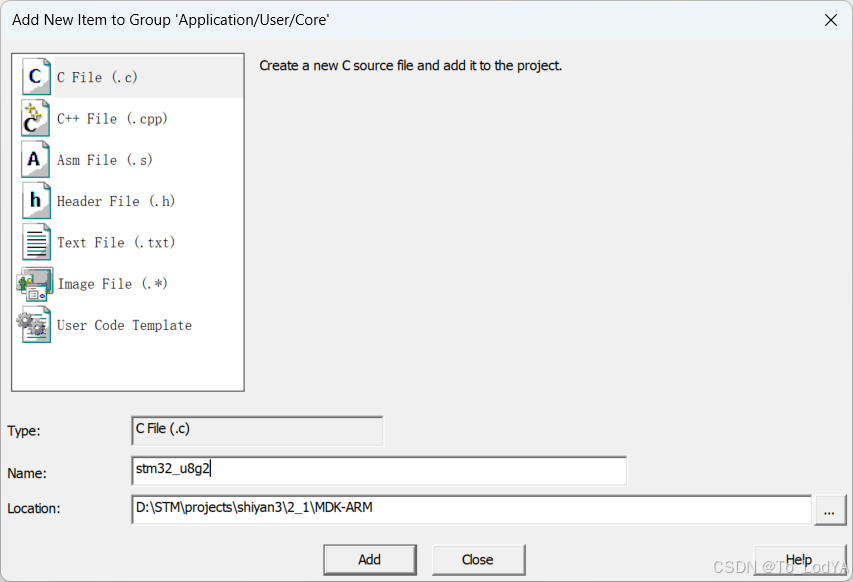

编写移植函数（.c和.h)
在这里插入图片描述
stm32_u8g2.h

#ifndef __STM32_U8G2_H
#define __STM32_U8G2_H

/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "u8g2.h"
/* USER CODE BEGIN Includes */

/* USER CODE END Includes */



/* USER CODE BEGIN Private defines */

/* USER CODE END Private defines */
#define u8         unsigned char  // ?unsigned char ????
#define MAX_LEN    128  //
#define OLED_ADDRESS  0x78 // oled
#define OLED_CMD   0x00  //
#define OLED_DATA  0x40  //

/* USER CODE BEGIN Prototypes */
uint8_t u8x8_byte_hw_i2c(u8x8_t *u8x8, uint8_t msg, uint8_t arg_int, void *arg_ptr);
uint8_t u8x8_gpio_and_delay(u8x8_t *u8x8, uint8_t msg, uint8_t arg_int, void *arg_ptr);
void u8g2Init(u8g2_t *u8g2);
void draw(u8g2_t *u8g2);
void testDrawPixelToFillScreen(u8g2_t *u8g2);

#endif

stm32_u8g2.c

#include "stm32_u8g2.h"
#include "tim.h"
#include "i2c.h"


uint8_t u8x8_byte_hw_i2c(u8x8_t *u8x8, uint8_t msg, uint8_t arg_int, void *arg_ptr)
{
    /* u8g2/u8x8 will never send more than 32 bytes between START_TRANSFER and END_TRANSFER */
    static uint8_t buffer[128];
    static uint8_t buf_idx;
    uint8_t *data;

    switch (msg)
    {
    case U8X8_MSG_BYTE_INIT:
    {
        /* add your custom code to init i2c subsystem */
        MX_I2C2_Init(); //I2C初始化
    }
    break;

    case U8X8_MSG_BYTE_START_TRANSFER:
    {
        buf_idx = 0;
    }
    break;

    case U8X8_MSG_BYTE_SEND:
    {
        data = (uint8_t *)arg_ptr;

        while (arg_int > 0)
        {
            buffer[buf_idx++] = *data;
            data++;
            arg_int--;
        }
    }
    break;

    case U8X8_MSG_BYTE_END_TRANSFER:
    {
        if (HAL_I2C_Master_Transmit(&hi2c2, OLED_ADDRESS, buffer, buf_idx, 1000) != HAL_OK)
            return 0;
    }
    break;

    case U8X8_MSG_BYTE_SET_DC:
        break;

    default:
        return 0;
    }

    return 1;
}



uint8_t u8x8_gpio_and_delay(u8x8_t *u8x8, uint8_t msg, uint8_t arg_int, void *arg_ptr)
{
    switch (msg)
    {
    case U8X8_MSG_DELAY_100NANO: // delay arg_int * 100 nano seconds
        __NOP();
        break;
    case U8X8_MSG_DELAY_10MICRO: // delay arg_int * 10 micro seconds
        for (uint16_t n = 0; n < 320; n++)
        {
            __NOP();
        }
        break;
    case U8X8_MSG_DELAY_MILLI: // delay arg_int * 1 milli second
        HAL_Delay(1);
        break;
    case U8X8_MSG_DELAY_I2C: // arg_int is the I2C speed in 100KHz, e.g. 4 = 400 KHz
        //Tims_delay_us(5);
        break;                    // arg_int=1: delay by 5us, arg_int = 4: delay by 1.25us
    case U8X8_MSG_GPIO_I2C_CLOCK: // arg_int=0: Output low at I2C clock pin
        break;                    // arg_int=1: Input dir with pullup high for I2C clock pin
    case U8X8_MSG_GPIO_I2C_DATA:  // arg_int=0: Output low at I2C data pin
        break;                    // arg_int=1: Input dir with pullup high for I2C data pin
    case U8X8_MSG_GPIO_MENU_SELECT:
        u8x8_SetGPIOResult(u8x8, /* get menu select pin state */ 0);
        break;
    case U8X8_MSG_GPIO_MENU_NEXT:
        u8x8_SetGPIOResult(u8x8, /* get menu next pin state */ 0);
        break;
    case U8X8_MSG_GPIO_MENU_PREV:
        u8x8_SetGPIOResult(u8x8, /* get menu prev pin state */ 0);
        break;
    case U8X8_MSG_GPIO_MENU_HOME:
        u8x8_SetGPIOResult(u8x8, /* get menu home pin state */ 0);
        break;
    default:
        u8x8_SetGPIOResult(u8x8, 1); // default return value
        break;
    }
    return 1;
}

//U8g2的初始化，需要调用下面这个u8g2_Setup_ssd1306_128x64_noname_f函数，该函数的4个参数含义：
//u8g2：传入的U8g2结构体
//U8G2_R0：默认使用U8G2_R0即可（用于配置屏幕是否要旋转）
//u8x8_byte_sw_i2c：使用软件IIC驱动，该函数由U8g2源码提供
//u8x8_gpio_and_delay：就是上面我们写的配置函数

void u8g2Init(u8g2_t *u8g2)
{
	u8g2_Setup_ssd1306_i2c_128x64_noname_f(u8g2, U8G2_R0, u8x8_byte_hw_i2c, u8x8_gpio_and_delay); // 初始化u8g2 结构体
	u8g2_InitDisplay(u8g2);                                                                       //
	u8g2_SetPowerSave(u8g2, 0);                                                                   //
	u8g2_ClearBuffer(u8g2);
}


//void draw(u8g2_t *u8g2)
//{
//	u8g2_ClearBuffer(u8g2);
//
//    u8g2_SetFontMode(u8g2, 1); /*字体模式选择*/
//    u8g2_SetFontDirection(u8g2, 0); /*字体方向选择*/
//    u8g2_SetFont(u8g2, u8g2_font_inb24_mf); /*字库选择*/
//    u8g2_DrawStr(u8g2, 0, 20, "U");
//
//    u8g2_SetFontDirection(u8g2, 1);
//    u8g2_SetFont(u8g2, u8g2_font_inb30_mn);
//    u8g2_DrawStr(u8g2, 21,8,"8");
//
//    u8g2_SetFontDirection(u8g2, 0);
//    u8g2_SetFont(u8g2, u8g2_font_inb24_mf);
//    u8g2_DrawStr(u8g2, 51,30,"g");
//    u8g2_DrawStr(u8g2, 67,30,"\xb2");
//
//    u8g2_DrawHLine(u8g2, 2, 35, 47);
//    u8g2_DrawHLine(u8g2, 3, 36, 47);
//    u8g2_DrawVLine(u8g2, 45, 32, 12);
//    u8g2_DrawVLine(u8g2, 46, 33, 12);
//
//    u8g2_SetFont(u8g2, u8g2_font_4x6_tr);
//    u8g2_DrawStr(u8g2, 1,54,"github.com/olikraus/u8g2");
//
//	u8g2_SendBuffer(u8g2);
//	HAL_Delay(1000);
//}
//
//画点填充
void testDrawPixelToFillScreen(u8g2_t *u8g2)
{
    int t = 1000;
    u8g2_ClearBuffer(u8g2);

  for (int j = 0; j < 64; j++)
  {
    for (int i = 0; i < 128; i++)
    {
      u8g2_DrawPixel(u8g2,i, j);
    }
  }
  HAL_Delay(t);
}

之后添加位置
在这里插入图片描述
（2）显示姓名学号
1.打开PCtoLCD2002（可自行在网络下载）
2.选择模式 - 字符模式

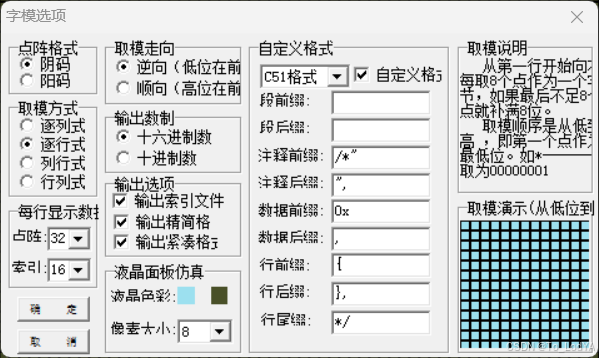

3.点击选项，进行设置
在这里插入图片描述

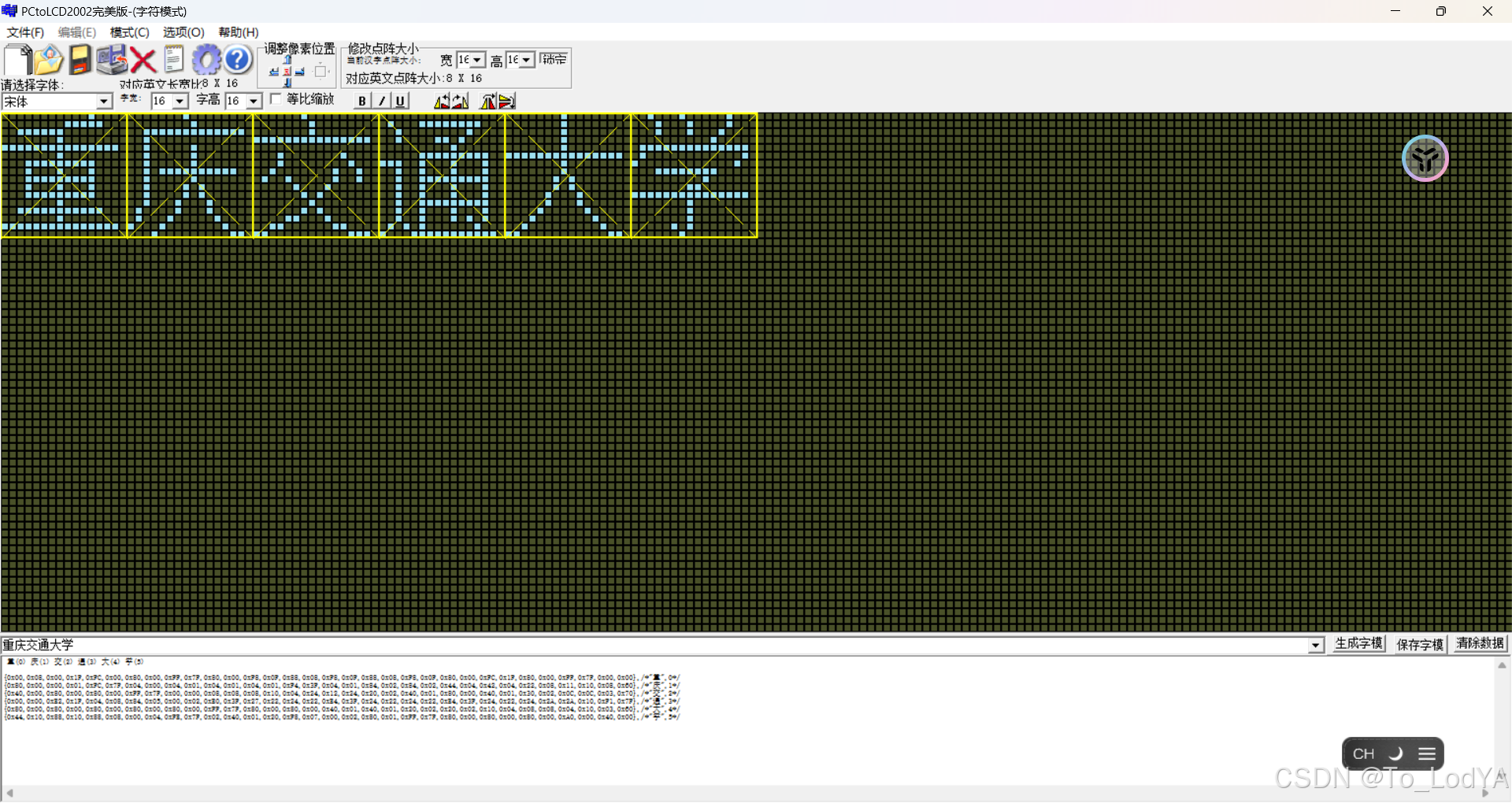

在输入栏输入需要取模的汉字（只能是汉字），然后点击生成字模

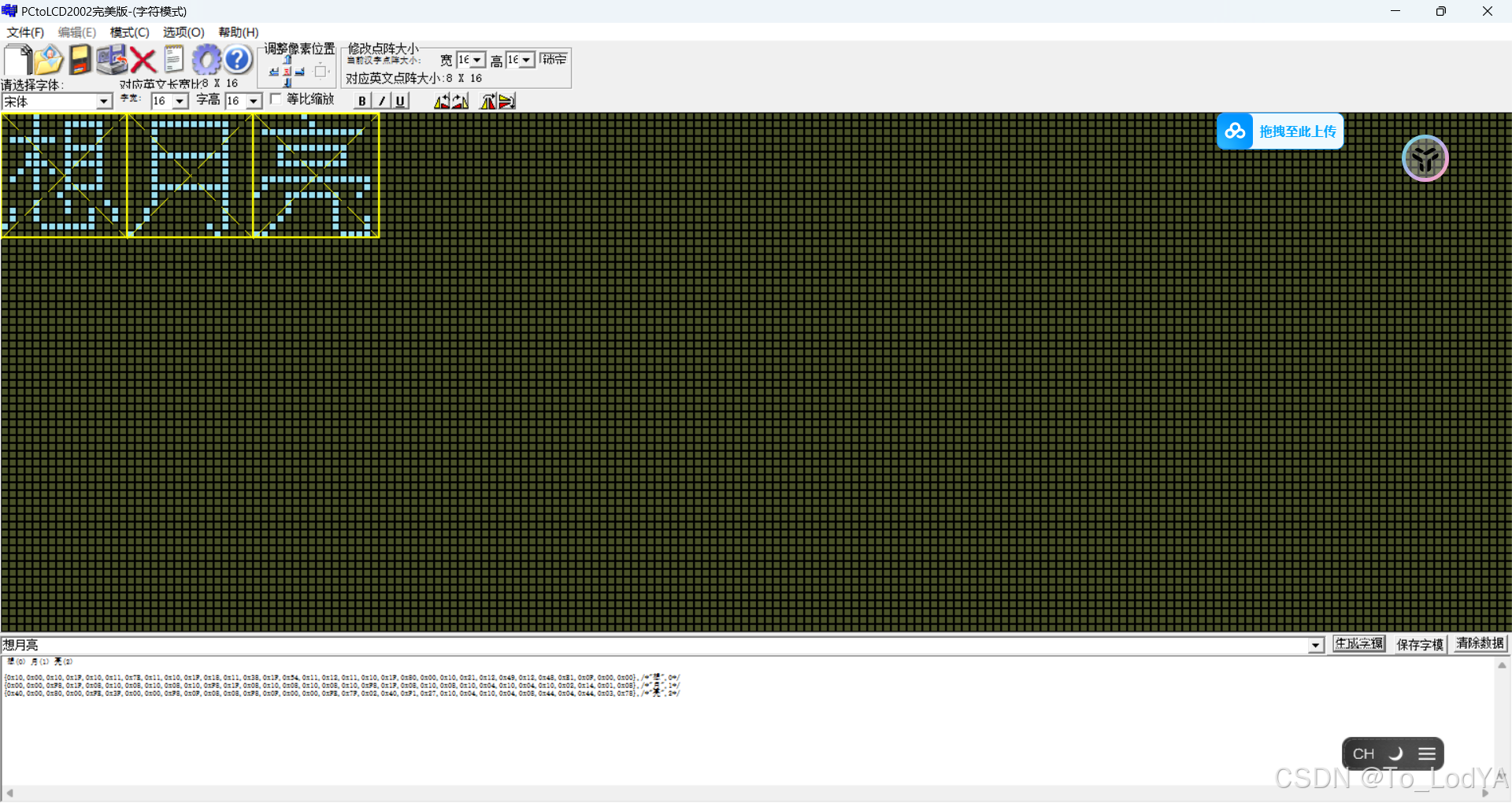

在这里插入图片描述
其中我们的完整主函数为

/* USER CODE BEGIN Header */
/**
  ******************************************************************************
  * @file           : main.c
  * @brief          : Main program body
  ******************************************************************************
  * @attention
  *
  * Copyright (c) 2024 STMicroelectronics.
  * All rights reserved.
  *
  * This software is licensed under terms that can be found in the LICENSE file
  * in the root directory of this software component.
  * If no LICENSE file comes with this software, it is provided AS-IS.
  *
  ******************************************************************************
  */
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "i2c.h"
#include "tim.h"
#include "gpio.h"
#include "u8g2.h"
#include "stm32_u8g2.h"
#include "OLED_1.h"
#include <stdio.h>
#include "string.h"
/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */

/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */

/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/

/* USER CODE BEGIN PV */

/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */



/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{

  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_I2C2_Init();
  MX_TIM1_Init();
  MX_I2C1_Init();

  u8g2_t u8g2;
  u8g2_Init(&u8g2);



  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    u8g2_SetFont(&u8g2,u8g2_font_ncenB12_tf);

    u8g2_DrawXBMP(&u8g2,32,0,16,16,xiang);
    u8g2_DrawXBMP(&u8g2,48,0,16,16,yue);
    u8g2_DrawXBMP(&u8g2,64,0,16,16,liang);
    u8g2_SetFont(&u8g2,u8g2_font_ncenB10_tf);
    u8g2_DrawStr(&u8g2,16,50,"632207030523");
    u8g2_SendBuffer(&u8g2);

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
  RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }

  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
  {
    Error_Handler();
  }
}

/* USER CODE BEGIN 4 */

/* USER CODE END 4 */

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* User can add his own implementation to report the HAL error return state */
  __disable_irq();
  while (1)
  {
  }
  /* USER CODE END Error_Handler_Debug */
}

#ifdef  USE_FULL_ASSERT
/**
  * @brief  Reports the name of the source file and the source line number
  *         where the assert_param error has occurred.
  * @param  file: pointer to the source file name
  * @param  line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t *file, uint32_t line)
{
  /* USER CODE BEGIN 6 */
  /* User can add his own implementation to report the file name and line number,
     ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
  /* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */

其中，我们的字模数据保存在我的字库OLED_1.h函数中，大家也可以自己定义一个字库，或者直接在主函数中声明就可以了。我这里展示我自己定义工程的字库。
OLED_1.h

static const unsigned char xiang[] =

{0x10,0x00,0x10,0x1F,0x10,0x11,0x7E,0x11,0x10,0x1F,0x18,0x11,0x38,0x1F,0x54,0x11,0x12,0x11,0x10,0x1F,0x80,0x00,0x10,0x21,0x12,0x49,0x12,0x48,0xE1,0x0F,0x00,0x00};

static const unsigned char yue[] =
{0x00,0x00,0xF8,0x1F,0x08,0x10,0x08,0x10,0x08,0x10,0xF8,0x1F,0x08,0x10,0x08,0x10,0x08,0x10,0xF8,0x1F,0x08,0x10,0x08,0x10,0x04,0x10,0x04,0x10,0x02,0x14,0x01,0x08};

static const unsigned char liang[] =
{0x40,0x00,0x80,0x00,0xFE,0x3F,0x00,0x00,0xF8,0x0F,0x08,0x08,0xF8,0x0F,0x00,0x00,0xFE,0x7F,0x02,0x40,0xF1,0x27,0x10,0x04,0x10,0x04,0x08,0x44,0x04,0x44,0x03,0x78};

实验结果

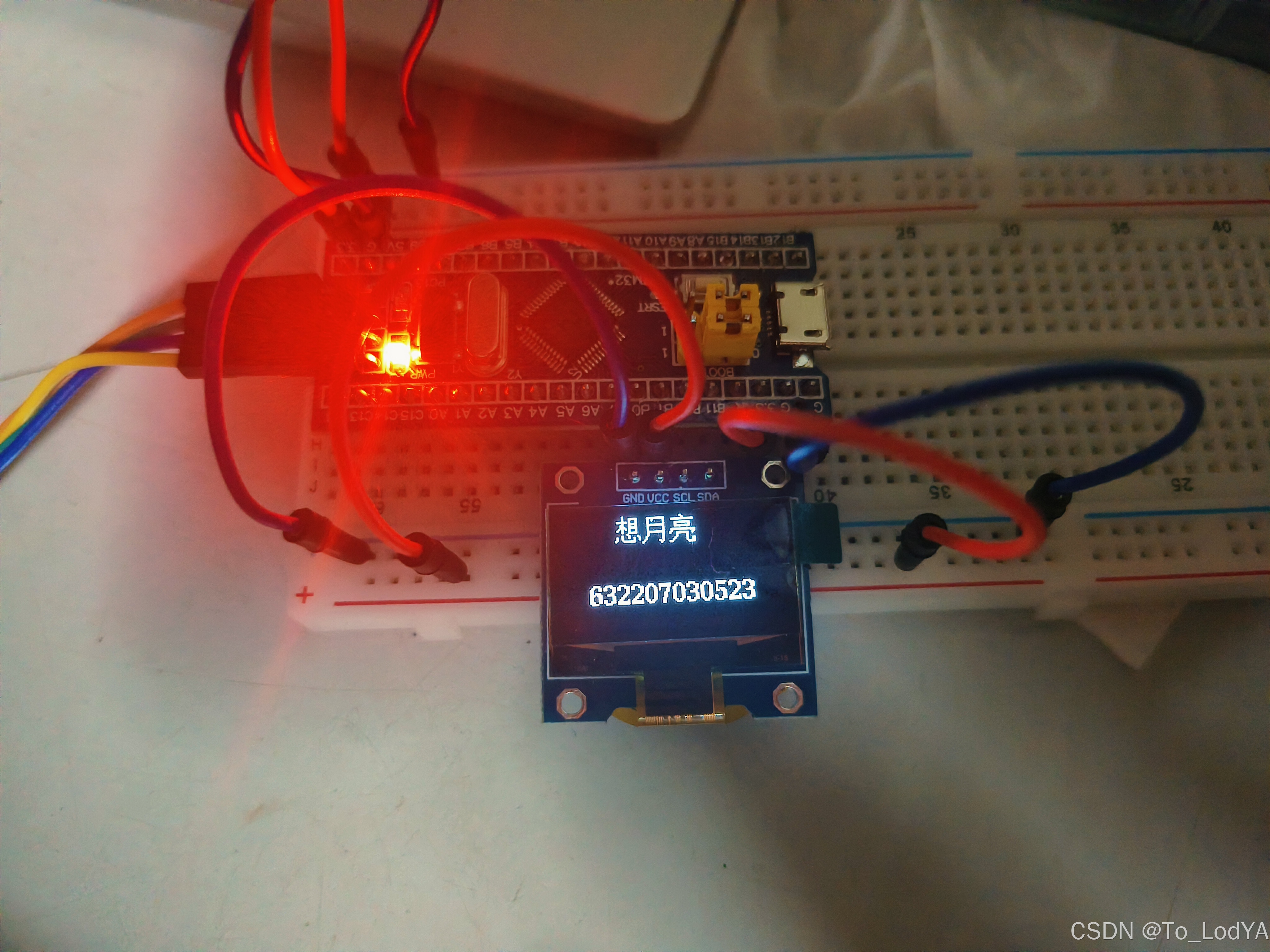

在这里插入图片描述

2.滑动显示

用字库工具生成字模
在这里插入图片描述
在先前的OLED_1.h将之前要显示的文字的字模修改为现在所要展示的

static const unsigned char chong[] =

{0x00,0x08,0x00,0x1F,0xFC,0x00,0x80,0x00,0xFF,0x7F,0x80,0x00,0xF8,0x0F,0x88,0x08,0xF8,0x0F,0x88,0x08,0xF8,0x0F,0x80,0x00,0xFC,0x1F,0x80,0x00,0xFF,0x7F,0x00,0x00};

static const unsigned char qing[] =
{0x80,0x00,0x00,0x01,0xFC,0x7F,0x04,0x00,0x04,0x01,0x04,0x01,0x04,0x01,0xF4,0x3F,0x04,0x01,0x84,0x02,0x84,0x02,0x44,0x04,0x42,0x04,0x22,0x08,0x11,0x10,0x08,0x60};

static const unsigned char jiao[] =
{0x40,0x00,0x80,0x00,0x80,0x00,0xFF,0x7F,0x00,0x00,0x08,0x08,0x08,0x10,0x04,0x24,0x12,0x24,0x20,0x02,0x40,0x01,0x80,0x00,0x40,0x01,0x30,0x02,0x0C,0x0C,0x03,0x70};

static const unsigned char tong[] =

{0x00,0x00,0xE2,0x1F,0x04,0x08,0x84,0x05,0x00,0x02,0xE0,0x3F,0x27,0x22,0x24,0x22,0xE4,0x3F,0x24,0x22,0x24,0x22,0xE4,0x3F,0x24,0x22,0x24,0x2A,0x2A,0x10,0xF1,0x7F};

static const unsigned char da[] =

{0x80,0x00,0x80,0x00,0x80,0x00,0x80,0x00,0x80,0x00,0xFF,0x7F,0x80,0x00,0x80,0x00,0x40,0x01,0x40,0x01,0x20,0x02,0x20,0x02,0x10,0x04,0x08,0x08,0x04,0x10,0x03,0x60};

static const unsigned char xue[] =

{0x44,0x10,0x88,0x10,0x88,0x08,0x00,0x04,0xFE,0x7F,0x02,0x40,0x01,0x20,0xF8,0x07,0x00,0x02,0x80,0x01,0xFF,0x7F,0x80,0x00,0x80,0x00,0x80,0x00,0xA0,0x00,0x40,0x00};

main.c进行修改后完整代码为

/* USER CODE BEGIN Header */
/**
  ******************************************************************************
  * @file           : main.c
  * @brief          : Main program body
  ******************************************************************************
  * @attention
  *
  * Copyright (c) 2024 STMicroelectronics.
  * All rights reserved.
  *
  * This software is licensed under terms that can be found in the LICENSE file
  * in the root directory of this software component.
  * If no LICENSE file comes with this software, it is provided AS-IS.
  *
  ******************************************************************************
  */
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "i2c.h"
#include "tim.h"
#include "gpio.h"
#include "u8g2.h"
#include "stm32_u8g2.h"
#include "OLED_1.h"
#include <stdio.h>
#include "string.h"
/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */

/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */

/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/

/* USER CODE BEGIN PV */

/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */



/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{

  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_I2C2_Init();
  MX_TIM1_Init();


  u8g2_t u8g2;
  u8g2Init(&u8g2);

  float temperature=1, humindity;

	uint16_t x=0;

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

  //  u8g2_SetFont(&u8g2,u8g2_font_ncenB12_tf);

    //u8g2_DrawXBMP(&u8g2,32,0,16,16,xiang);
   // u8g2_DrawXBMP(&u8g2,48,0,16,16,yue);
   // u8g2_DrawXBMP(&u8g2,64,0,16,16,liang);
    //u8g2_SetFont(&u8g2,u8g2_font_ncenB10_tf);
   // u8g2_DrawStr(&u8g2,16,50,"632207030523");
   // u8g2_SendBuffer(&u8g2);


        if(x<=128)
		{
			x++;//????,??????x???????????
		}
		else if(x>128)//??
		{
			x=0;
		}
    u8g2_SetFont(&u8g2,u8g2_font_ncenB12_tf);//??????
    //(???????,????x?y???????????????????)
    u8g2_DrawXBMP(&u8g2,x+16,0,16,16,chong);
    u8g2_DrawXBMP(&u8g2,x+32,0,16,16,qing);
    u8g2_DrawXBMP(&u8g2,x+48,0,16,16,jiao);
    u8g2_DrawXBMP(&u8g2,x+64,0,16,16,tong);
    u8g2_DrawXBMP(&u8g2,x+80,0,16,16,da);
    u8g2_DrawXBMP(&u8g2,x+96,0,16,16,xue);
    u8g2_SetFont(&u8g2,u8g2_font_ncenB10_tf);
    u8g2_SendBuffer(&u8g2);



    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
  RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }

  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
  {
    Error_Handler();
  }
}

/* USER CODE BEGIN 4 */

/* USER CODE END 4 */

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* User can add his own implementation to report the HAL error return state */
  __disable_irq();
  while (1)
  {
  }
  /* USER CODE END Error_Handler_Debug */
}

#ifdef  USE_FULL_ASSERT
/**
  * @brief  Reports the name of the source file and the source line number
  *         where the assert_param error has occurred.
  * @param  file: pointer to the source file name
  * @param  line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t *file, uint32_t line)
{
  /* USER CODE BEGIN 6 */
  /* User can add his own implementation to report the file name and line number,
     ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
  /* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */

之后运行并下载代码
实验结果如下

OLED移动显示

3.显示温湿度

首先我们需要将前文提到的AHT20的采集程序添加到我们的工程中，添加完之后，和之前的步骤相同，只是将串口打印改为了由OLED屏输出。需要值得注意的是，u8g2库并不能直接展示变量，所以我们还是需要使用sprintf将变量转义为字符。同时通过u8g2_DrawUTF8输出我们的UTF8编码格式的数据。main.c代码如下

/* USER CODE BEGIN Header */
/**
  ******************************************************************************
  * @file           : main.c
  * @brief          : Main program body
  ******************************************************************************
  * @attention
  *
  * Copyright (c) 2024 STMicroelectronics.
  * All rights reserved.
  *
  * This software is licensed under terms that can be found in the LICENSE file
  * in the root directory of this software component.
  * If no LICENSE file comes with this software, it is provided AS-IS.
  *
  ******************************************************************************
  */
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "i2c.h"
#include "tim.h"
#include "gpio.h"
#include "u8g2.h"
#include "stm32_u8g2.h"
#include "OLED_1.h"
#include "aht20.h"
#include <stdio.h>
#include "string.h"
/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */

/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */

/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/

/* USER CODE BEGIN PV */

/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */



/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{

  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_I2C2_Init();
  MX_TIM1_Init();

  /* USER CODE BEGIN 2 */

  u8g2_t u8g2;
  u8g2_Init(&u8g2);      //初始化

  /* USER CODE END 2 */
    float temperature=1 , humidity ;
    char t[5];
    char h[5];

//  uint16_t x=0;
  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */
//      //显示汉字和数字
//    u8g2_SetFont(&u8g2,u8g2_font_ncenB12_tf);//设置字体格式
//    //（参数顺序依次是，结构体、x、y、字宽、字高、储存要显示的字点阵的数组）
//    u8g2_DrawXBMP(&u8g2,32,0,16,16,xing);
//    u8g2_DrawXBMP(&u8g2,48,0,16,16,yue);
//    u8g2_DrawXBMP(&u8g2,64,0,16,16,liang);
//    u8g2_SetFont(&u8g2,u8g2_font_ncenB10_tf);
//    u8g2_DrawStr(&u8g2,16,50,"632207030523");
//    u8g2_SendBuffer(&u8g2);
      //滚动显示汉字
//        if(x<=128)
//		{
//			x++;//向右滑动，可以提高每次x的增加量来控制滑动速度
//		}
//		else if(x>128)//置零
//		{
//			x=0;
//		}
//    u8g2_SetFont(&u8g2,u8g2_font_ncenB12_tf);//设置字体格式
//    //（参数顺序依次是，结构体、x、y、字宽、字高、储存要显示的字点阵的数组）
//    u8g2_DrawXBMP(&u8g2,x+16,0,16,16,chong);
//    u8g2_DrawXBMP(&u8g2,x+32,0,16,16,qing);
//    u8g2_DrawXBMP(&u8g2,x+48,0,16,16,jiao);
//    u8g2_DrawXBMP(&u8g2,x+64,0,16,16,tong);
//    u8g2_DrawXBMP(&u8g2,x+80,0,16,16,da);
//    u8g2_DrawXBMP(&u8g2,x+96,0,16,16,xue);
//    u8g2_SetFont(&u8g2,u8g2_font_ncenB10_tf);
//    u8g2_SendBuffer(&u8g2);
        //显示采集到的温度和湿度
    AHT20_Read( &temperature , &humidity); //读取AHT20
	sprintf(t ," %f",temperature);//拼接
    sprintf(h ," %f",humidity);//拼接
    u8g2_SetFont(&u8g2,u8g2_font_ncenB12_tf);//设置字体格式
    //（参数顺序依次是，结构体、x、y、字宽、字高、储存要显示的字点阵的数组）
    u8g2_DrawXBMP(&u8g2,32,0,16,16,wen);
    u8g2_DrawXBMP(&u8g2,48,0,16,16,du);
	u8g2_DrawStr(&u8g2,64,16,":");
    u8g2_SetFont(&u8g2,u8g2_font_ncenB10_tf);
    u8g2_DrawXBMP(&u8g2,32,32,16,16,shi);
    u8g2_DrawXBMP(&u8g2,48,32,16,16,du);
	u8g2_DrawStr(&u8g2,64,48,":");
    u8g2_SetFont(&u8g2,u8g2_font_ncenB10_tf);
    u8g2_DrawUTF8(&u8g2,80,16,t);
	u8g2_DrawUTF8(&u8g2,80,48,h);
    u8g2_SendBuffer(&u8g2);
    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
  RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }

  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
  {
    Error_Handler();
  }
}

/* USER CODE BEGIN 4 */

/* USER CODE END 4 */

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* User can add his own implementation to report the HAL error return state */
  __disable_irq();
  while (1)
  {
  }
  /* USER CODE END Error_Handler_Debug */
}

#ifdef  USE_FULL_ASSERT
/**
  * @brief  Reports the name of the source file and the source line number
  *         where the assert_param error has occurred.
  * @param  file: pointer to the source file name
  * @param  line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t *file, uint32_t line)
{
  /* USER CODE BEGIN 6 */
  /* User can add his own implementation to report the file name and line number,
     ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
  /* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */

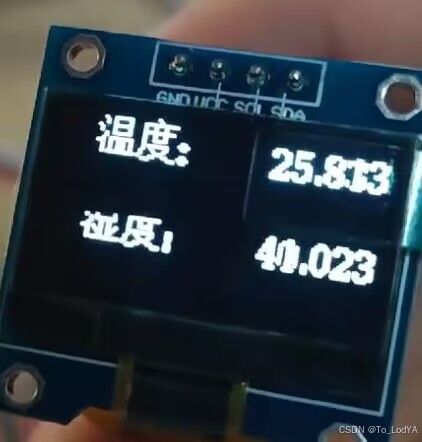

实验结果如下：
在这里插入图片描述

四、实验总结

1. I2C总线通信协议的理解与应用

理解I2C协议：
通过本次实验，我对I2C总线通信协议有了更深入的理解。I2C协议是一种同步串行通信协议，通常用于连接低速外围设备（如传感器、EEPROM等）到微控制器。
I2C总线的特点是只需要两条线：数据线（SDA）和时钟线（SCL）。这种简洁的连接方式使得多个设备可以共享同一总线，减少了引脚的使用。
硬件与软件I2C的选择：
在实验中，我使用了STM32F103的硬件I2C模块来实现与AHT20温湿度传感器的通信。硬件I2C模块提供了较高的传输速率和较低的CPU负载，这在处理多个传感器数据时尤为重要。
通过对比软件I2C和硬件I2C，我认识到硬件I2C在处理复杂通信时的优势，尤其是在需要高可靠性和高效率的应用中。

2. AHT20温湿度传感器数据采集

数据采集的实现：

实验中，我成功实现了每隔2秒采集一次AHT20传感器的温湿度数据，并通过串口发送到上位机。这一过程涉及到对AHT20数据手册的深入阅读和理解，以及对STM32串口通信的配置。
在数据采集过程中，我遇到了一些挑战，如确保数据的准确性和稳定性。通过调整采样频率和优化数据处理算法，我最终实现了稳定的数据采集。

3. OLED显示屏的应用

OLED显示原理：
通过实验，我理解了OLED显示屏的工作原理和汉字点阵编码方法。OLED显示屏通过控制每个像素点的亮度来显示图像，这使得它能够提供高对比度和低功耗的显示效果。
在实验中，我学会了如何使用STM32F103的SPI或I2C接口来控制OLED显示屏，实现了复杂的显示效果，如滑动显示长字符。
滑动显示的实现：
实现长字符的滑动显示是一个技术挑战，需要对OLED显示屏的刷新机制有深入的理解。通过使用硬件刷屏模式，我成功实现了平滑的滑动效果，这在显示长文本或动态信息时非常有用。

4.心得体会

本次实验让我深刻体会到硬件与软件结合的重要性。通过对STM32F103的编程和外围设备的连接，我掌握了如何将理论知识应用于实际问题的解决中。
实验中遇到的各种技术挑战，如I2C通信的调试和OLED显示的优化，通过查阅资料和反复测试，我最终实现了预期功能。这一过程不仅提升了我的技术能力，也增强了我的问题解决能力。
在实验过程中，我对I2C和SPI通信协议有了更深入的理解。这些协议的细节对于确保设备间的可靠通信至关重要。
通过对协议的深入研究，我学会了如何优化通信过程，减少错误和干扰，这对于提高系统的稳定性和性能非常重要。
实验不仅提升了我的技术能力，也加深了我对嵌入式系统的理解。通过对STM32F103的编程和外围设备的连接，我掌握了如何设计和实现一个完整的嵌入式系统。
这次实验经验为我今后的学习和工作打下了坚实的基础，让我对嵌入式系统的设计和开发有了更全面的认识。
通过这次实验，我不仅掌握了I2C和SPI通信协议的应用，还提升了我的编程能力和硬件调试技巧。这些经验将对我今后的学习和工作产生深远的影响。

To_LodYA
关注
嵌入式—温湿度采集与OLED显示
2301_78300727的博客
12-13 897
I2C 通讯协议()是由 Phiilps 公司开发的，由于它引脚少，硬件实现简单，可扩展性强，不需要 USART、CAN 等通讯协议的外部收发设备，现在被广泛地使用在系统内多个集成电路(IC)间的通讯，对于通讯协议，我们也以分层的方式来理解，最基本的是把它分为物理层和协议层。（1）物理层在一个I2C通讯总线中，可连接多个I2C通讯设备，支持多个通讯主机及多个通讯从机，一个I2C总线只使用两条总线线路，一条双向串行数据线(SDA) ，一条串行时钟线 (SCL)。
基于I2C协议的AHT20温湿度传感器的数据采集
伊木子曦的博客
11-24 1580
文章目录一、AHT20介绍二、I2C总线通信协议三、I2C硬件与软件的对比四、实验过程1.实验内容2. 硬件连线3.代码4. 效果五、参考 一、AHT20介绍 综述 AHT20，新一代温湿度传感器在尺寸与智能 方面建立了新的标准：它嵌入了适于回流焊 的双列扁平无引脚SMD 封装，底面 3 x 3mm ， 高度1.0mm。传感器输出经过标定的数字信 号，标准 I2C 格式。 AHT20 配有一个全新设计的 ASIC专用芯片、 一个经过改进的MEMS半导体电容式湿度传感 元件和一个标准的片上温度传感元件，
STM32温湿度采集与OLED显示
2203_75562054的博客
12-13 1113
题目：学习I2C总线通信协议，使用STM32F103完成基于I2C协议的AHT20温湿度传感器的数据采集，并将采集的温度-湿度值通过串口输出。
【STM32】温湿度采集与OLED显示
weixin_50037440的博客
06-23 1462
I2C 通讯协议 (Inter － Integrated Circuit) 是由 Phiilps 公司开发的，由于它引脚少，硬件实现简单， 可扩展性强，不需要 USART、CAN 等通讯协议的外部收发设备，现在被广泛地使用在系统内多个集成电路 (IC) 间的通讯。通过本次实验，详细了解到了I2C总线协议，以及AHT20温湿度传感器的使用，HAL库点OLED，受益匪浅。
嵌入式——温湿度采集与OLED显示
2401_88186209的博客
12-16 1551
本次实验结合 STM32、OLED 与温湿度传感器。实验里，我收获知识的同时也碰到不少问题。STM32 底层驱动编写时，理解其寄存器配置较难，像配置 GPIO 驱动 OLED，因位操作不精，引脚功能出错致 OLED 无反应。长字符显示算法方面，初始滚动逻辑简单，使字符闪烁且滚动卡顿。温湿度传感器数据读取上，因时序不准，数据错误多、偏差大。不过，通过研究官方文档、论坛等，经多次调试优化，我克服了困难。成功实现长字符滑显并准确展示温湿度数据。
AHT20温湿度采集与OLED显示
m0_74172414的博客
12-14 1391
​ I²C（Inter-Integrated Circuit）总线是一种由Philips（现NXP Semiconductors）开发的简单的双向二线制串行总线协议。它允许微控制器和其他集成电路（ICs）进行短距离通信，主要用于连接低速的外围设备。I²C总线仅使用两条线路：一条串行数据线SDA（Serial Data Line）和一条串行时钟线SCL（Serial Clock Line）。这两条线通常通过上拉电阻连接到电源电压。
STM32 ISP下载
weixin_46286415的博客
01-09 569
用于选择 STM32 启动方式，设置为高电平（BOOT0 = 1）时，STM32 会进入引导加载模式（ISP 模式）。程序会分块（每块 256 字节）将固件文件写入 STM32 的 Flash 区域，过程中会等待每次写入的确认（ACK）。确保你已正确连接所有电源和地线，尤其是 3.3V 电源，确保 STM32 和 CH340C 都有稳定的电源供应。是串口波特率，你可以根据需要调整，如果你不确定，115200 是常用的波特率。如果出现任何问题（例如未收到 ACK），程序会抛出错误，告知你哪里出现了问题。
STM32 ESP8266连接ONENET
lin85253788的博客
01-05 1233
LC+Connect:"5af2tgcpsX","0001","5af2tgcpsX","密码"LC+Connect:"产品ID","设备名称","用户名","密码"在ParseMQTTParameterInt修改物体模型名称即可。1. 连接命令（LC+Connect）2. 发送数据命令（LC+Send）// MQTT密码（Token）标志符就是物模型名称。// MQTT用户名。
STM32指令集详细介绍
qq_35654286的博客
01-07 1001
STM32指令集基于ARM Cortex-M内核，采用Thumb/Thumb-2指令集而非传统ARM指令集。Thumb为16位指令，适用于M0/M0+内核，强调代码紧凑和低功耗；Thumb-2为16/32位混合指令，适用于M3/M4/M7内核，兼顾性能和代码密度。关键区别在于：Thumb-2支持32位立即数、批量操作和DSP/FPU指令，而Thumb仅支持基础操作。指令集选择取决于内核类型和应用场景，如M0系列适合简单控制，M4/M7适合复杂运算。实际应用中，Thumb-2能显著提升数据处理效率。
STM32_5：I2C
weixin_51368966的博客
01-05 857
两个芯片之间应该如何通信？常见的通信协议比如IIC、SPI、usart，这些通信协议就是规范数据传输与交换的规则，IIC（全称Inter -integrated Circuit）是一种串行通信总线协议，目的是用于连接集成电路（IC）之间的通信。IIC由飞利浦公司，也就是现在的NXP半导体开发，是一种双向通信协议，需要两根线，时钟线（SCL）和数据线（SDA）,其中SCL时钟线是由主设备提供时钟信号来同步数据传输SDA用来传输数据（双向）。
STM32 HAL库定时器PWM输出全攻略：从零到精准控制
d111111111d的博客
01-03 1169
本文详细介绍了使用STM32 HAL库配置定时器PWM输出的完整方法。首先讲解了PWM基础概念和STM32定时器的PWM模式，然后分步骤演示了通过CubeMX和手动代码两种配置方式，包括时钟源设置、预分频计算、占空比调节等关键参数配置。文章还提供了互补PWM输出、多通道同步等高级技巧，并封装了实用函数。最后给出了LED呼吸灯、舵机控制等典型应用示例，以及调试技巧和性能优化建议，帮助开发者快速掌握STM32的PWM应用。
【单片机毕设】c24基于单片机stm32蓝牙温室大棚物联网毕业设计
weixin_42315649的博客
01-06 249
11.按键：可以手动切换模式，实现手动和自动模式的切换，手动模式下可以控制各个设备开关；1.STM32F103C8T6：用于所有程序的中控和模块数据通信；2.0.96寸OLED：用于显示的各种环境数据，实现实时监测；5.SGP30：用于检测二氧化碳强度（吹气数据即可变化）3.可以设置温度、湿度、光照阈值，用于自动模式的控制泵；4.可以切换模式，可以实现远程控制（同按键使用一样）；4.温湿度传感啊（DHT11）：用于监测环境数据；8.风扇：湿度过高时，用于设备通风使用。6.光敏电阻：用于检测环境光照；
STM32之EXTI
luoyanglook的博客
01-09 575
• EXTI全称是(External Interrupt and Event Controller)，中文是外部中断和事件控制器• 如图GPIO 的作用是可以读取引脚上面的数据，0是低电压，1是高电压• 而EXTI作用:可以检测GPIO引脚上的(可以用来边沿检测)，可以检测上升沿或者下降沿，上升沿是由低电压变为高电压，下降沿是由高电压变为低电压。• 总结就是，EXTI可以用来。
STM32之时钟
最新发布
luoyanglook的博客
01-10 461
1.1.1 时钟:•时钟是指 为芯片内部的各个模块(片上外设)提供的信号源，是芯片正常工作的基础。我们在写程序之前，首先都需要给要使用的那个模块(外设)打开时钟。•时钟是一种方波信号，时钟的频率越快，外设工作效率就越高。•时钟其实也可以理解人的心跳。
MK8000（UWB射频芯片）与DW1000的协议适配
syttt的专栏
01-09 686
本文介绍了MK8000（ARM Cortex-M1/M23内核主控）与DW1000（UWB射频芯片）的协议适配方案。核心内容包括：硬件层适配（SPI接口、GPIO中断配置）、驱动层移植（SPI读写接口替换、中断服务函数实现）以及协议层对齐（统一帧格式）。通过CMSIS标准接口和HAL库实现底层外设初始化，复用现有UWB驱动代码，最终实现MK8000对DW1000的完整控制，包括UWB通信和精准测距功能。适配过程注重硬件时序匹配、中断优先级优化和协议帧兼容性，为UWB应用开发提供完整解决方案。
STM32超声测距离的测量精度评估
qq_23313467的博客
01-04 418
摘要：实验评估了RCWL-1640超声测距模块的测量精度。采用STM32控制板、步进电机滑台等搭建测试系统，通过UART和CAN接口采集数据。结果显示模块实际测量误差为±10mm，与标称的mm级分辨率存在差距。虽然测量重复性较好，但需通过大量数据校准才可能提高精度。实验证实该模块精度限制在±1.0cm范围内。
Arduino温湿度采集与OLED显示头文件
本文件“arduino温湿度采集头文件.rar”所涉及的内容正是围绕基于Arduino的温湿度数据采集系统展开，核心包括DHT系列温湿度传感器的应用、OLED显示屏的驱动集成、I2C通信协议的实现，以及相关头文件（.h）和库文件的...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
