1. 方案简介
1.1 背景
嵌入式行业的通信协议，一般是由十六进制的数据流组成，而该数据流具有多框架、多分支、常变动的特点，通常在编写完一种工具后，由于协议变更，经常需要变更工具，这就造成了工具运维困难的问题。
为了解决该问题，本方案将采用脚本的形式，将不同十六进制协议进行格式化表示，格式化表示后，在协议变更时，就可以通过更改脚本来实现，从而省去了需要频繁搭建环境进行维护的烦恼。
1.2 展望
本方案后期可扩展到所有以十六进制流协议的显示，可实现场景上位机工具加载、网页加载、设备界面加载等多种方式，将大大减少协议维护的难度。
本方案还可与《脚本工具设计方案》实现互动，可以做到工具设计、协议解析等工作的全脚本化维护，这将极大程度上减轻嵌入式行业的上位机设计负担，并为广大嵌入式行业从业人员，提供快速、高效、灵活的指令发送与协议展示的服务。
2. 方案剖析
2.1 需求分析
本章节将结合多种协议的特性，以及用户的实际需求，对协议解析方案进行简要分析，详细分析见下文。
综合编辑、解析、显示和维护等多个角度，整理用户需求如下：
-
脚本语言：描述协议的语言，需要具有树状结构特性，便于理解，如xml语言、jeson格式，不过xml适合描述庞大的树状结构。
-
多文件编辑：由于协议经常由多种子协议构成，因此对不同协议进行分文件编辑就显得格外重要。多文件编辑，需要嵌套编辑规则。
-
多语言切换：工具需要支持中文、英文等多语言显示，并且多个语言之间可以快速切换。
-
重点标注：需要支持多颜色显示方案，每个字段不同颜色显示，可以应用在重点字段重要值的标注，如操作错误的标注。
-
字段联动：需要支持不同字段间协同关联，共同进行决策。如，检测到操作结果为成功时，则进行成功相关的解析；检测到操作结果为失败时，则进行操作失败的相关解析。
-
协议跳转：系统跳转是针对协议中包含不同协议的场景，如系统检测到数据帧为cmd包，则自动流转到cmd包进行二次解析。
-
协议分段：支持对数据帧进行分段处理，可以引出不同的分段操作，一旦进入该段，下面对字段的操作的位置坐标将自动切换到分段解析的坐标系。
-
界面关联：字段可以与界面进行关联，关联后，界面组件可以快速提取有效字段进行显示。界面显示需要支持并列显示、分组显示、聊表显示和梯度显示等多种格式，这就意味着字段中需要引入深度的概念。
2.2 场景分析
2.2.1 字段提取
字段提取是指从数据帧或数据段中提取预期字段的过程，字段提取时，需要考虑到如下需求：
-
跨段提取：跨段提取主要是考虑到某一个完整的字段分布在不同的区段的场景。如，命令包中流水号，一部分在消息帧的帧头，另一部分在消息包的包头，在解析消息包的时候，已经对数据帧进行分段，则此时就需要进行跨段提取，然后将提取的数据，进行合并处理。
-
数组提取：数组提取需要考虑固定长度数组的提取和可变长度数组的提取。固定长度数组，就是在定义的时候就可以制定长度的数组；可变长度数组，是指其长度是跟随数据帧中某个字段变化的数组。相对于整形提取来说，数组提取相对简单，需要考虑的元素不多。
-
文本提取：文本提取不同于数组提取，其包含多种情况，主要有固定长度文本、可变长度文本、自校验长度(特殊结尾字符)，同时还需要考虑文本的编码等元素，因此文本提取和显示将会是比数组显示更复杂的逻辑。
-
数值提取：数值提取包含按字节提取和按位域提取两种方式，但是按位域提取需要考虑因素很多，流程复杂，因此将按位域提取单独进行分类。按字节提取，是指字段在段落中，偏移位置和字段长度都是按照字节来计算。
-
位域提取：位域提取包含单字节单位域提取、单字节多位域提取、多字节多位域提取等多种场景。单字节单位域提取，是指偏移量的单位是字节，且提取的长度是，偏移字节中的一个位域片段；单字节多位域提取，是指偏移量的单位是字节，但是提取的长度是，偏移字节中的多个段的位域片段；多字节多位域提取，是指待提取的字段，是由”单字节单位域“或”多字节多位域”中，多个场景组合的复杂的提取方式。
2.2.2 协议分段
协议分段是指对协议进行分段解析的策略，是为了方便用户变更坐标原点，重新规划解析方案而设计的处理方法。协议分段需要考虑以下需求：
-
分段名称，是为了方便用户进行跨段处理，而设置的数据段标识。通常情况下，消息帧是最大的分段数据。
-
协议名称，是为了指示当前子协议的类型，如“cmd数据包”。协议名称也可以不设置。
-
段落深度，需要记录段略的深度（不指定的情况，默认比分配段落深一级），指定之后，该段落下的所有字段的深度的偏移都将基于此深度。
-
末尾长度，段略内部需要记录段落的数据长度，以防越界。
-
循环段落，循环段落是指多组相同的子协议共存于一个父段落的场景，但是每个段落的解析方式都是一样的，需要有循环算法和次数判断等。
2.2.3 界面显示
界面显示，是该方案系统，为用户提供的集中参考显示demo，用户可基于此demo，快速将协议解析方案合入所设计的工具。界面显示系统，需要考虑如下场景：
-
并列显示：并列显示是指在一行中显示所有字段，这种显示方式通常会考虑一般格式和jeson格式。一般格式相对简单，即依次打印所有字符；jeson格式相对复杂，要求对不同深度的字段使用括号区分。
-
树状显示：按照字段深度进行显示，显示过程中，可能会选择性屏蔽某些字段。
-
分列显示：与树状显示不同的是，该模式下，所有字段都是在一列中，但是可以根据字段深度，进行快速折叠。另外，这种情况下，需要将字段与原始数据进行绑定，即点击字段相应的原始数据就会被高亮。
-
表格显示：该模式下，会加载多种解析协议，并根据解析协议进行解析显示。当然，也可通过给不同字段命名的方式，通过检索进行过滤显示。如，查询包名称，并在某一列中显示。也会有，在某一列中，并列显示指定的字段。
-
显示深度：所有的显示庚哥，都可能只要求显示一个区段深度的字段，其他字段不进行显示。
-
显示色彩：所有的显示风格，都可能会要求不同字段显示不同颜色，也可能要求所有的显示都按照系统颜色进行显示。
-
搜索过滤：方案设计需要达到可以快速进行搜索定位的目的；方案设计需要考虑到可以快速进行过滤，屏蔽不关心的字段，以方便分析。
2.3 方案框架
2.3.1 方案定位

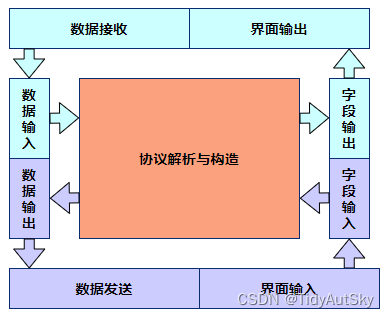

下图为脚本协议析构方案在整个方案中的位置，图中所示，由两条主线：
-
数据拆解：该主线的目的是将输入的数据帧拆解成数个数据段，并输出界面显示。前后经过数据接收、数据输入、协议解析、字段输出和界面输出五个阶段。数据接收，是将二进制数据流转化为数据帧的过程；数据输入，是将接收到的完整数据帧输入到本方案，进行解析的过程；字段输出，是本方案对输入数据进行解析后，输出一系列字段的过程；界面输出，是将字段按照指定样式，展现在图形界面上的过程。
-
数据组合：该主线的目的是将界面触发的动作，转换成与设备交互的数据帧，并将数据帧发送给设备。请后经过界面输入、字段输入、协议构造、数据输出和数据发送五个阶段。界面输入，是捕获用户界面操作的过程，如点击按键；字段输入，是将界面交互后生成的字段列表，输入到本方案，进行匹配确定的过程；数据输出，是本方案对输入的字段进行匹配和组合，输出一个完整的数据帧的过程；数据发送，是将方案输出的完整数据帧进行处理，并发送给设备端的过程。
2.3.2 方案组成

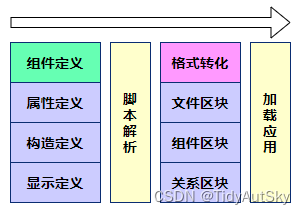

下图为方案的加载运行流程图，从图中可以看出，方案设计到运行需要经历四个重要阶段：
-
组件定义：组件定义是对协议进行的抽象化和具体化，形成一个个可被表述的对象的过程。组件定义是方案的核心，也是方案的基础，其确立了方案的可行性。组件定义主要是对组件的属性元素、显示元素和构造元素进行详细的进行描述，并且指明解析和应用的方法以及注意事项等。
-
脚本解析：脚本解析是对用户编写的脚本进行解析，提取定义的组件和组件间关系的过程。脚本解析与应用实现紧密关联，是必不可少的环节，其承担将脚本语言转化为程序语言的角色。本方案采用通用型较强的XML语言作为脚本语言，支持多文件编写，大大简化了操作复杂度和运维的难度。
-
格式转化：格式转化是将XML脚本语言转变为便于程序解析和执行的二进制文件的过程，转化后的文件主要有文件信息区块、组件信息区块和组件关系区块。文件信息区块，主要记录用户编辑过程中，使用到的文件，可以用于文件反转解析；组件信息区块，主要记录组件的信息，程序运行过程中，需要首先加载所有的组件信息；组件关系区块，主要记录组件之关系的区域，只有确定了组件间的关系之后，方案才能有效运转。
-
加载应用：加载应用是将程序可执行语言文件加入系统，并明确组件引用规则的过程。方案主要有三个应用方向，将数据帧解析成一系列字段、以图形界面的形式展示协议和将用户输入的字段打包成数据帧。解析成字段后，对接jeson解析器，快速开发应用；解析出来的字段，可以以多种图形形式展示给用户，如表格列表等；用户也可输入字段，系统快速匹配，并生成数据帧。
2.3.3 组件结构
为了满足各种协议场景，方案引入了枚举组件、段落组件、字段组件、切换组件、循环组件和文件组件，组件的定义和关系如下图：
-
枚举组件，负责常量的应用和命名，可供全局引用。
-
段落组件，执行位置界定的组件，。
-
字段组件，
-
切换组件，
-
循环组件，
-
文件组件，
3. 架构设计
3.1 设计概论
3.1.1 组件简介
-
枚举组件，节点名称<enum>，赋予给常量的别名，使得常量更加直观，便于理解和维护。
-
段落组件，节点名称<seg>，对原有数据帧进行分片解析，有序的分片操作可以简化脚本的编写与维护。
-
字段组件，节点名称<field>，将数据帧中，具有相同属性的数据进行打包，形成可被描述和解析的字段。
-
条件组件，节点名称<conf>，用于段落之间的切换操作，使得系统分片解析成为了可能。
-
循环组件，节点名称<loop>，针对协议中包含相同属性的段落进行循环解析，可以满足更复杂的应用场景。
-
文件组件，节点名称<file>，用于多个文件之间的相互引用。
-
除第一次解析外，脚本解析遇段落则结束，段落之间切换需要使用切换组件来描述。
-
段落解析过程中，如遇到跳转，则在跳转段落解析完成之后，还需要回归到原段落再次进行解析。
-
每个段落执行结束后，都需要返回段落的执行长度，以备其他组件解析使用。
-
每个组件均需要在本文件中有完整描述，不能跨文件进行描述。
3.1.2 显示元素
-
字体组件，节点名称<font>，这里定义字体的完整路径。字体组件全局不能超过256个，保存时，作为全局变量进行保存，遇到重复的将会被合并。
-
字体大小，节点名称<size>，定义字体的大小。
-
字体加粗，节点名称<bold>，定义字体是否加粗。
-
字体倾斜，节点名称<iatlic>，定义字体是否倾斜。
-
显示偏移，节点名称<offset>，定制显示时，需要附加的偏移量。
-
对齐方式，节点名称<align>，定义主题在控制间显示的对齐方式，目前支持left/right/center。
-
显示颜色，节点名称<color>，定义字体的显示或填充颜色。颜色可以是，Red/Blue/Black/Yellow/Green等，但是再解析的节后会被解析成ARGB样式。
<show>
<font> </font>
<size> </size>
<bold> </bold>
<iatlic> </iatlic>
<!-- 显示偏移 -->
<offset> </offset>
<align> </align>
<color type="font"> </color>
<color type="fill"> </color>
</show>
3.1.3 标题元素
-
显示属性，节点名称<show>，参照“3.1.2 显示元素”。
-
显示文本，节点名称<text>，标题的文本元素。显示文本支持多语言显示，其中"en"代表英文模式所显示的名称，"cn"代表中文模式下所显示的名称。注意，多种语言可同时标写，代表，如"en/cn"-代表中英文模式均显示该字段。
<title>
<show> </show>
<text type="cn"> 中文显示 </text>
<text type="en"> EnglishShow </text>
</title>
3.2 组件设计
3.2.1 文件组件
3.2.2 字体组件
3.2.3 枚举组件
-
组件名称，节点名称<name>，定义枚举组件的名称。对于枚举组件来说，组件名称不能与其他枚举组件命名重复。在做枚举替换的时候，需要指明替换自哪个枚举组件。
-
常量定义，节点名称<value>，定义一条枚举变量名称以及对应的数值。注意：条目的名称必须要有，且枚举内部所有的条目名称不能重复；枚举条目的作用域是全局，会首先进行解析，可以在其他地方进行定义；枚举条目中的数值可以进行简单的数值计算。
-
常量命名，节点名称<alias>，对常量数值进行命名，便于展示和理解。常量命名字段中有一个数值属性，数值属性可以是数值变量，也可以是常量定义里面的别名。注意：如果枚举组件中没有组件名称属性，则常量命名标签将会被或略。
<enum name="EnumName">
<value name="Item0"> DigitValue or Formula </value>
<value name="Item1"> DigitValue or Formula </value>
<alias name="Alias0" type="en/cn"> EnumValue </alias>
</enum>
3.2.4 段落组件
-
组件名称，节点名称<name>，段落组件的唯一标识。注意：组件名称需要符合c语言变量命名规则；组件名称可以不做设置，意味着任何其他组件都将无法引用该组件。
-
段落深度，节点名称<deep>，指示字段在整个协议中深度，用于界面显示控制。默认情况下，新生段落深度将沿用该段落所在的已有段落的深度。
-
标题元素，节点名称<title>，详见“3.1.3 标题组件”。无标题组件，意味着该切换时继承式切换，显示时可根据情况处理。
-
字节长度，节点长度<length>，待提取的目标字段在源段落中的总体长度，可以输入固定数值数据，或者简单的数学四则运算，支持在四则运算中引用其他数值字段的值。注意，如果不设置长度标签，则默认从偏移位置到段落的末尾；此值为负值时，意味着将从末尾计数，偏移设定值选取。
<seg name="SegName">
<deep> DigitValue </deep>
<title> </title>
<offset> DigitValue or FieldName or Formula </offset>
<length> DigitValue or FieldName or Formula </length>
</seg>
3.2.5 字段组件
3.2.6 切换组件
-
比较标签，节点名称<compare>，比较标签是用来进行一系列数学比较算法，并且在条件满足的情况下，进行相应跳转操作的标签。比较流程是数据分片处理的核心流程。
-
跳转标签，节点名称<jump>，用于描述跳转的目标组件名称的标签。注意：跳转的目标组件只能是段落组件或文件组件；切换组件直属的跳转标签是在所有的compare条件都不满足的情况下，才会进行跳转的组件；如果切换组件中没有直属的跳转标签，则在所有条件都不满足时，解析结束，并提示解析不完整。
-
主题元素，节点名称<title>，定义循环组件在显示时，所需要显示的主题，参照“3.1.3 标题元素”。循环组件的主题元素可以没有。
-
比较类型，节点名称<type>，比较组件的属性元素，用来确定比较类型，如Equal, Include, Sequence, Unequal, Less, Great, Between, LessEqual, GreatEqual。
-
目标数值，节点名称<src>，参与比较的目标数值、字段数据或数学表达式，具体可根据比较类型来确认。
-
参考数值，节点名称<ref>，参与比较的参考数值、字段数据或数学表达式，具体可根据比较类型来确认。
-
跳转标签，节点名称<jump>，用于描述跳转的目标组件名称的标签。注意：跳转的目标组件只能是段落组件；条件组件中若无跳转组件，则满足该条件时，解析结束。
<switch>
<title> </title>
<compare type="equal">
<src> DigitName or FieldName or Formula </src>
<ref> DigitName or FieldName or Formula </ref>
<ref> DigitName or FieldName or Formula </ref>
<jump> SegName </jump>
</compare> <!-- 缺省跳转的段落 -->
<jump> SegName </jump>
</switch>
3.2.7 循环组件
-
组件名称，节点名称<name>，段落组件的唯一标识。对于循环组件来说，该属性可以忽略。
-
段落标识，节点名称<seg>，指示字段解析的源字段名称，用于跨段操作，一般不设置。默认情况下，段落将沿用最后一次跳转的字段。
-
段落深度，节点名称<deep>，指示字段在整个协议中深度，用于界面显示控制。默认情况下，新生段落深度将沿用该段落所在的已有段落的深度。
-
主题元素，节点名称<title>，定义循环组件在显示时，所需要显示的主题，参照“3.1.3 标题元素”。循环组件的主题元素可以没有。
-
跳转标签，节点名称<jump>，用于描述跳转的目标组件名称。注意：跳转的目标组件只能是段落组件或文件组件。
-
执行次数，节点名称<count>，用于描述循环体需要执行的次数。如果无该项，则会一直运行，直至所有数据均已解析或解析错误。
-
偏移位置，节点名称<offset>，待提取的目标段落在源段落中的偏移位置，可以输入固定数值数据，或者简单的数学四则运算，支持在四则运算中引用其他数值字段的值。注意：如果不设置位置标签，则默认从段落的开始位置提取；该位置为所操作的段落的偏移位置，并不一定是数据帧的偏移位置。
-
字节长度，节点长度<length>，待提取的目标字段在源段落中的总体长度，可以输入固定数值数据，或者简单的数学四则运算，支持在四则运算中引用其他数值字段的值。注意，如果不设置长度标签，则默认从偏移位置到段落的末尾。
<loop name="LoopName">
<deep> DigitValue </deep>
<jump> SegName </jump>
<title> </title>
<count> DigitValue or FieldName or Formula </count>
<offset> DigitValue or FieldName or Formula </offset>
<length> DigitValue or FieldName or Formula </length>
</loop>
3.3 字段组件
3.3.1 数组字段
-
字段类型，节点名称<type>，用来指示该字段所属类别，此处恒为“array"（数组类型）。
-
组件名称，节点名称<name>，字段的唯一标识，可以用来参与字段间的数值引用，文中提到的"FieldName"就是该字段。注意：组件名称需要符合c语言变量命名规则；如果标签元素中无"text"标签，则该名称将用作显示；组件名称可以不做设置，意味着任何其他组件都将无法引用该组件。
-
段落标识，节点名称<seg>，指示字段解析的源字段名称，用于跨段操作，一般不设置。默认情况下，段落将沿用最后一次跳转的字段。
-
字段深度，节点名称<deep>，指示字段在整个协议中深度，用于界面显示控制。默认情况下，字段深度将沿用字段所在的段落深度。
-
显示元素，节点名称<show>，指示字段数值显示的方式。
-
主题元素，节点名称<title>，定义组件在显示时，所需要显示的主题，参照“3.1.3 标题元素”。
-
偏移位置，节点名称<offset>，待提取的字段在段落中的偏移位置，可以输入固定数值数据，或者简单的数学四则运算，支持在四则运算中引用其他数值字段的值。注意：如果不设置位置标签，则默认从段落的开始位置提取；该位置为所操作的段落的偏移位置，并不一定是数据帧的偏移位置；此值为负值时，意味着将从末尾计数，偏移设定值选取。
-
字节长度，节点长度<length>，待提取的字段在段落中的总体长度，可以输入固定数值数据，或者简单的数学四则运算，支持在四则运算中引用其他数值字段的值。注意，如果不设置长度标签，则默认从偏移位置到段落的末尾；字节长度为负值时，意味着将从末尾计数，偏移设定值选取。
<field type="array" name="ArrayName">
<deep> DigitValue </deep>
<show> </show>
<title> </title>
<offset> DigitValue or FieldName </offset>
<length> DigitValue or FieldName </length>
</field>
3.3.2 文本字段
-
字段类型，节点名称<type>，用来指示该字段所属类别，此处恒为“text"（数组类型）。
-
组件名称，节点名称<name>，参考"数组提取->属性元素->组件名称"。
-
段落标识，节点名称<seg>，参考"数组提取->标签元素->段落标识"。
-
字段深度，节点名称<deep>，参考"数组提取->标签元素->字段深度"。
-
显示元素，节点名称<show>，指示字段数值显示的方式。
-
主题元素，节点名称<title>，定义组件在显示时，所需要显示的主题，参照“3.1.3 标题元素”。
-
偏移位置，节点名称<offset>，参考"数组提取->标签元素->偏移位置"。
-
字节长度，节点长度<length>，参考"数组提取->标签元素->字节长度"。
-
文本编码，节点名称<encode>，指示字段数值的编码类型，用在界面显示中，界定字段数值的显示文本。目前，支持utf8和unicode编码。
<field type="text" name="TextName">
<deep> DigitValue </deep>
<show> </show>
<title> </title>
<encode> utf8/unicode </encode>
<offset> DigitValue or FieldName </offset>
<length> DigitValue or FieldName </length>
</field>
3.3.3 数值字段
-
字段类型，节点名称<type>，用来指示该字段所属类别，此处恒为“digit"（数组类型）。
-
组件名称，节点名称<name>，参考"数组提取->属性元素->组件名称"。
-
字段深度，节点名称<deep>，参考"数组提取->标签元素->字段深度"。
-
显示元素，节点名称<show>，指示字段数值显示的方式。
-
主题元素，节点名称<title>，定义组件在显示时，所需要显示的主题，参照“3.1.3 标题元素”。
-
数值别名，节点名称<alias>，用来对数值数据进行重命名，可以让字段更容易理解。
-
数值前缀，节点名称<prefix>，用来控制数值显示的前缀属性。
-
数值后缀，节点名称<suffix>，用来数值在界面显示的后面名称，通常是数值所使用的单位类型，如kg/mm。
-
偏移位置，节点名称<offset>，参考"数组提取->标签元素->偏移位置"。
-
字节长度，节点长度<length>，参考"数组提取->标签元素->字节长度"。
-
编码方式，节点名称<endian>，指示字段数值的编码类型，用于字段的解析时，确定字段的数据流编码传输格式。数值的传输格式有两种，即大端模式(big-endian)和小端模式(little-endian)，缺省情况下，默认为大端模式。
-
数值转化，节点名称<convert>，用来对数值进行二次转化，支持简单得数学计算。如，解析数值的长度为实际长度的一半时，既可以通过数学公式接得，实际得长度为DigitName/2。
<field type="digit" name="DigitName">
<deep> DigitValue </deep>
<show> </show>
<title> </title>
<alias> EnumName </alias>
<prefix> Text </prefix>
<suffix> Text </suffix>
<endian> big/little </endian>
<offset> DigitValue or FieldName </offset>
<length> DigitValue or FieldName </length>
<convert> </convert>
</field>
3.3.4 位域字段
位域提取是指从协议段落中提取位域字段的过程，位域提取需要考虑到的因素颇多，因此其流程和标签也会比其他类型的字段多很多。位域提取中的脚本描述元素如下：
属性元素：
-
字段类型，节点名称<type>，用来指示该字段所属类别，此处恒为“bit"（数组类型）。
-
组件名称，节点名称<name>，参考"数组提取->属性元素->组件名称"。
标签元素：
-
段落标识，节点名称<seg>，参考"数组提取->标签元素->段落标识"。
-
字段深度，节点名称<deep>，参考"数组提取->标签元素->字段深度"。
-
显示元素，节点名称<show>，指示字段数值显示的方式。
-
主题元素，节点名称<title>，定义组件在显示时，所需要显示的主题，参照“3.1.3 标题元素”。
-
数值别名，节点名称<alias>，参考"数值提取->标签元素->数值别名"。
-
数值前缀，节点名称<prefix>，用来控制数值显示的前缀属性。
-
数值后缀，节点名称<suffix>，参考"数值提取->标签元素->数值后缀"。
-
偏移位置，节点名称<offset>，参考"数组提取->标签元素->偏移位置"。注意，此处是用来设置字段在当前段落的整体偏移位置，偏移单位为字节，后面的"value"的偏移单位在在此基础上，按位域进行累加。
-
数值转化，节点名称<convert>，参考"数值提取->标签元素->数值转化"。
-
位域数值，节点名称<value>，指示位域字段中，各个数值得构成部分，后面可以通过"数值转化"进行计算，得到实际得数值。位域字段得计息方式，参考"数值标签"。
数值标签：
-
组件名称，节点名称<name>，参考"数组提取->属性元素->组件名称"。注意，这里的组件名称，只作用于操作字段内部，只需要保证待操作字段内部所有的数值标签名字唯一即可。
-
段落标识，节点名称<seg>，参考"数组提取->标签元素->段落标识"。注意，如果没有该标签，则意味着从当前段落中取值。
-
位域偏移，节点名称<offset>，参考"数组提取->标签元素->偏移位置"。注意，此处的偏移单位是bit(位)。
-
位域长度，节点长度<length>，参考"数组提取->标签元素->数组长度"。注意，此处的偏移单位是bit(位)。
-
数值转化，节点名称<convert>，参考"数值提取->标签元素->数值转化"。
脚本示例：
<field type="bit" name="BitName">
<deep> DigitValue </deep>
<show> </show>
<title> </title>
<alias> EnumName </alias>
<prefix> Text </prefix>
<suffix> Text </suffix>
<offset> DigitValue or FieldName </offset>
<value name="ValueName0">
<seg> SegName </seg>
<offset> DigitValue or FieldName </offset>
<length> DigitValue or FieldName </length>
<convert> </convert>
</value>
<value name="ValueName1">
<seg> SegName </seg>
<offset> DigitValue or FieldName </offset>
<length> DigitValue or FieldName </length>
<convert> </convert>
</value>
<convert> </convert>
</field>
3.4. 应用示例
3.4.1 数据格式

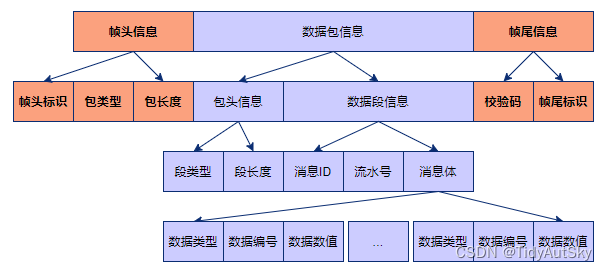

本章节将以下图数据帧格式，来阐述界面设计规则及注意事项：
3.4.2 组件说明
字段命名如下：
-
数据帧，组件类型<seg>，组件深度<0>，组件名称<Frame>，显示文本<Frame/帧数据>。
-
包长度，组件类型<field>，组件名称<PktLen>，字节长度(WORD)，显示文本<PacketLength/包长度>。
-
包类型，组件类型<field>，组件名称<PktType>，字节长度(WORD)，显示文本<PacketType/包类型>。
-
包数据，组件类型<seg>，组件深度<1>，组件名称<Packet>，显示文本<Packet/包数据>。
-
段长度，组件类型<field>，组件名称<SegLen>，字节长度(WORD)，显示文本<SegmentLength/段长度>。
-
段类型，组件类型<field>，组件名称<SegType>，字节长度(WORD)，显示文本<SegmentType/段类型>。
-
段数据，组件类型<seg>，组件深度<1>，组件名称<Segment>，显示文本<Segment/段数据>。
-
数据长度，组件类型<field>，组件名称<DataLen>，字节长度(WORD)，显示文本<DataLen/数据长度>。
-
数据类型，组件类型<field>，组件名称<DataType>，字节长度(WORD)，显示文本<DataType/数据类型>。
-
数据数值，组件类型<field>，组件名称<DataValue>，字节长度(WORD)，显示文本<DataValue/数据数值>。
-
帧校验码，组件类型<field>，组件名称<FrmCRC>，字节长度(WORD)，显示文本<FrameCRC/帧校验码>。
3.4.3 脚本示例
索引文件《index.xml》：
<file> alias/alias.xml </file>
<file> frame.xml </file>
别名文件《alias.xml》：
<enum name="PacketTypeEnum">
<value name="PacketTypeCmd"> 0 </value>
<value name="PacketTypeEvt"> 1 </value>
<alias name="CMD " type="en"> PacketTypeCmd </alias>
<alias name="命令包" type="cn"> PacketTypeCmd </alias>
<alias name="EVT " type="en"> PacketTypeEvt </alias>
<alias name="事件包" type="cn"> PacketTypeEvt </alias>
</enum>
<enum name="SegmentTypeEnum">
<value name="SegmentTypeSys"> 0 </value>
<value name="SegmentTypeDev"> 1 </value>
<alias name="SYS"> SegmentTypeSys </alias>
<alias name="DEV"> SegmentTypeDev </alias>
</enum>
<enum name="SegMentCmdID">
<value name="GetSysVersion"> 0 </value>
<value name="GetSysInfo"> 1 </value>
<alias name="GetSysVersion"> GetSystemVersion </alias>
<alias name="GetSysInfo"> GetSystemInfo </alias>
</enum>
数据帧文件《frame.xml》：
<seg name="Frame">
<deep> 0 </deep>
<text type="en"> Frame </text>
<text type="cn"> 帧数据 </text>
<offset> 2 </offset>
<length> -2 </length>
</seg>
<field type="digit" name="PktLen">
<title>
<text type="en"> PacketLength </text>
<text type="cn"> 包长度 </text>
</title>
<offset> 0 </offset>
<length> 2 </length>
<convert> PktLen-6 </convert>
</field>
<field type="digit" name="PktType">
<text type="en"> PacketType </text>
<text type="cn"> 包类型 </text>
<alias> PacketTypeEnum </alias>
<offset> 2 </offset>
<length> 2 </length>
</field>
<switch>
<compare type="equal">
<src> PktType </src>
<ref> PacketTypeCmd </ref>
<jump type="file"> CmdPkt.xml </jump>
</compare>
<compare type="equal">
<src> PktType </src>
<ref> PacketTypeEvt </ref>
<jump type="file"> EvtPkt.xml </jump>
</compare>
</switch>
<field type="digit" name="FrmCRC">
<text type="en"> FrameCRC </text>
<text type="cn"> 帧校验码 </text>
<offset> -2 </offset>
<length> 2 </length>
</field>
命令包文件《CmdPkt.xml》：
<seg name="CmdPkt">
<deep> 1 </deep>
<text type="en"> CmdPacket </text>
<text type="en/cn"> 命令包 </text>
<offset> 4 </offset>
<length> PktLen </length>
</seg>
<field type="digit" name="SegLen">
<text type="en"> SegmentLength </text>
<text type="cn"> 段长度 </text>
<offset> 0 </offset>
<length> 2 </length>
</field>
<field type="digit" name="SegType">
<text type="en"> SegmentType </text>
<text type="cn"> 段类型 </text>
<alias> SegmentTypeEnum </alias>
<offset> 2 </offset>
<length> 2 </length>
</field>
<switch>
<compare type="equal">
<src> SegType </src>
<ref> SegmentTypeSys </ref>
<jump type="file"> SysPkt.xml </jump>
</compare>
<compare type="equal">
<src> SegType </src>
<ref> SegmentTypeDev </ref>
<jump type="file"> DevPkt.xml </jump>
</compare>
</switch>
事件包文件《EvtPkt.xml》：
<!-- 参考CmdPkt.xml的描述 -->
系统段文件《SysSeg.xml》：
<seg name="CmdPkt">
<deep> 2 </deep>
<text type="en"> CmdPacket </text>
<text type="cn"> 命令包 </text>
<offset> 4 </offset>
<length> SegLen </length>
</seg>
<field type="digit" name="CmdID">
<text type="en"> MsgID </text>
<text type="cn"> 消息编号 </text>
<alias> SegMentCmdID </alias>
<offset> 0 </offset>
<length> 2 </length>
</field>
<field type="digit" name="CmdSerial">
<text type="en"> CmdSerial </text>
<text type="cn"> 命令流水号 </text>
<offset> 2 </offset>
<length> 2 </length>
</field>
<switch>
<compare type="equal">
<src> CmdID </src>
<ref> GetSysVersion </ref>
<jump type="file"> GetSysVers.xml </jump>
</compare>
<compare type="equal">
<src> CmdID </src>
<ref> GetSysInfo </ref>
<jump type="file"> GetSysInfo.xml </jump>
</compare>
</switch>
设备段文件《DevSeg.xml》：
<!-- 参考SysSeg.xml的描述 -->
获取系统版本文件《GetSysVers.xml》：
<seg name="GetSysVers">
<deep> 3 </deep>
<text type="en"> SystemVersion </text>
<text type="cn"> 系统版本 </text>
<offset> 4 </offset>
<length> SegLen-4 </length>
</seg>
<loop name="LoopName">
<jump type="seg"> SysVersion </jump>
<offset> 0 </offset>
</loop>
<seg name="SysVersion"> </seg>
<field type="digit" name="SysVersionDataLen">
<text type="en"> DataLength </text>
<text type="cn"> 数据长度 </text>
<offset> 0 </offset>
<length> 2 </length>
</field>
<field type="digit">
<text type="en"> DataType </text>
<text type="cn"> 数据类型 </text>
<offset> 2 </offset>
<length> 2 </length>
</field>
<field type="digit">
<text type="en"> DataValue </text>
<text type="cn"> 数据数值 </text>
<offset> 4 </offset>
<length> SysVersionDataLen </length>
</field>
获取系统信息文件《GetSysInfo.xml》：
<!-- 参考GetSysVers.xml的描述 -->
3.5 流程说明

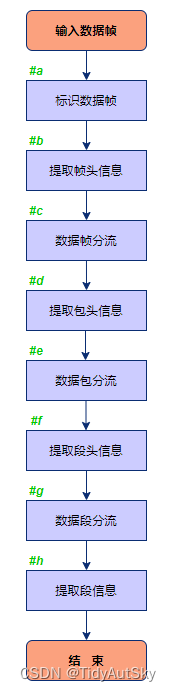

3.5.1 基础解析
3.5.2 段落切换

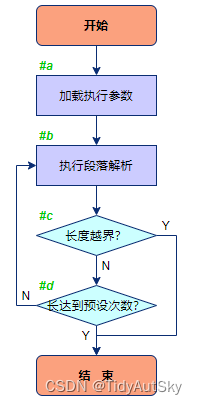

3.5.3 循环执行
暂时无法在飞书文档外展示此内容
3.5.4 段落执行
3.6 界面设计
3.6.1 并列显示
并列显示：并列显示是指在一行中显示所有字段，这种显示方式通常会考虑一般格式和jeson格式。一般格式相对简单，即依次打印所有字符；jeson格式相对复杂，要求对不同深度的字段使用括号区分。
CommonFormat: Field1:Value1; Field2:Value2; Field3:Value3; JesonFormat: Field1:Value1; {Field2:Value2; Field3:Value3;}
3.6.2 树状显示
树状显示：按照字段深度进行显示，显示过程中，可能会选择性屏蔽某些字段。
Field1 Value1
Field2 Value2
Field3 Value3
3.6.3 分列显示
分列显示：与树状显示不同的是，该模式下，所有字段都是在一列中，但是可以根据字段深度，进行快速折叠。
另外，这种情况下，需要将字段与原始数据进行绑定，即点击字段相应的原始数据就会被高亮。
3.6.4 表格显示
表格显示：该模式下，会加载多种解析协议，并根据解析协议进行解析显示。当然，也可通过给不同字段命名的方式，通过检索进行过滤显示。如，查询包名称，并在某一列中显示。也会有，在某一列中，并列显示指定的字段。
3.6.5 查询过滤
负责协议过滤显示的管理，如包含、排他等算法处理
扫一扫
1941
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
