Spring-MVC源码学习笔记

Spring-MVC介绍

Spring Web Mvc 属于表现层框架，用于与客户端交互，Springmvc 是基于 servlet 规范来完成的一个请求响应模块，也是spring 中比较大的一个模块。

架构

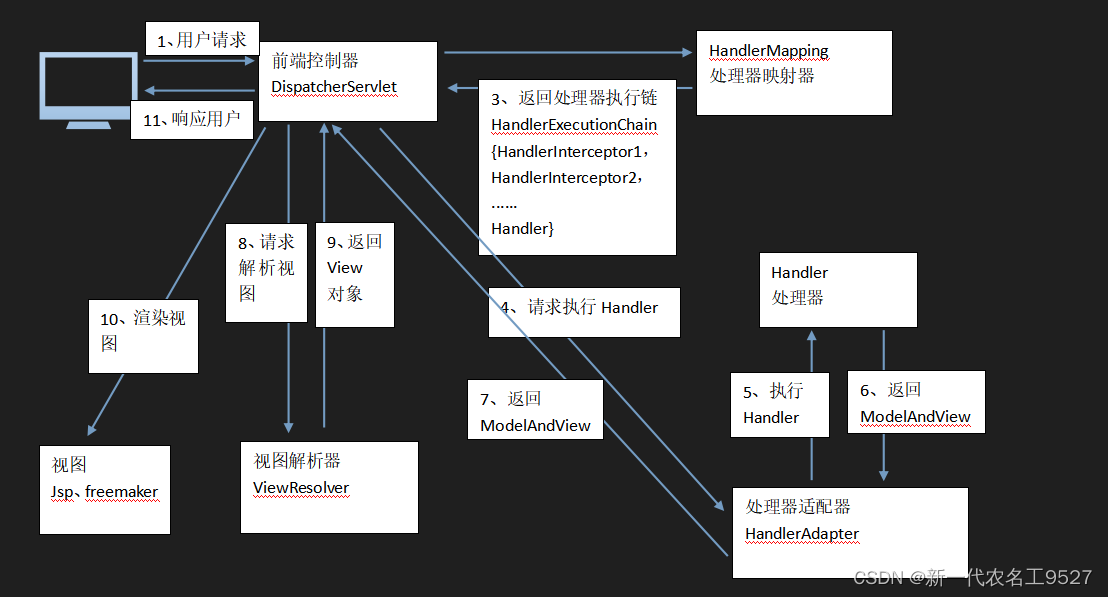

架构流程

1、 用户发送请求至前端控制器DispatcherServlet
2、 DispatcherServlet收到请求调用HandlerMapping处理器映射器。
3、 处理器映射器根据请求url找到具体的处理器，生成处理器对象及处理器拦截器(如果有则生成)一并返回给DispatcherServlet。
4、 DispatcherServlet通过HandlerAdapter处理器适配器调用处理器
5、 执行处理器(Controller，也叫后端控制器)。
6、 Controller执行完成返回ModelAndView
7、 HandlerAdapter将controller执行结果ModelAndView返回给DispatcherServlet
8、 DispatcherServlet将ModelAndView传给ViewReslover视图解析器
9、 ViewReslover解析后返回具体View
10、 DispatcherServlet对View进行渲染视图（即将模型数据填充至视图中）。
11、 DispatcherServlet响应用户

组件说明

以下组件通常使用框架提供实现：

DispatcherServlet：前端控制器

用户请求到达前端控制器，它就相当于mvc模式中的c，dispatcherServlet是整个流程控制的中心，由它调用其它组件处理用户的请求，dispatcherServlet的存在降低了组件之间的耦合性。

HandlerMapping：处理器映射器

HandlerMapping负责根据用户请求找到Handler即处理器，springmvc提供了不同的映射器实现不同的映射方式，例如：配置文件方式，实现接口方式，注解方式等。

Handler：处理器

Handler 是继DispatcherServlet前端控制器的后端控制器，在DispatcherServlet的控制下Handler对具体的用户请求进行处理。
由于Handler涉及到具体的用户业务请求，所以一般情况需要程序员根据业务需求开发Handler。

HandlAdapter：处理器适配器

通过HandlerAdapter对处理器进行执行，这是适配器模式的应用，通过扩展适配器可以对更多类型的处理器进行执行。

View Resolver：视图解析器

View Resolver负责将处理结果生成View视图，View Resolver首先根据逻辑视图名解析成物理视图名即具体的页面地址，再生成View视图对象，最后对View进行渲染将处理结果通过页面展示给用户。

View：视图

springmvc框架提供了很多的View视图类型的支持，包括：jstlView、freemarkerView、pdfView等。比如最常用的视图就是jsp。

springMVC源码

现在基本上都是零 xml 配置了，采用的是约定大于配置的方式，所以我们的 springmvc 也是采用这种零 xml 配置的方式。要完成这种过程，要解决两个问题
1、取代 web.xml 配置；
2、取代 springmvc.xml 配置

取代 web.xml 配置

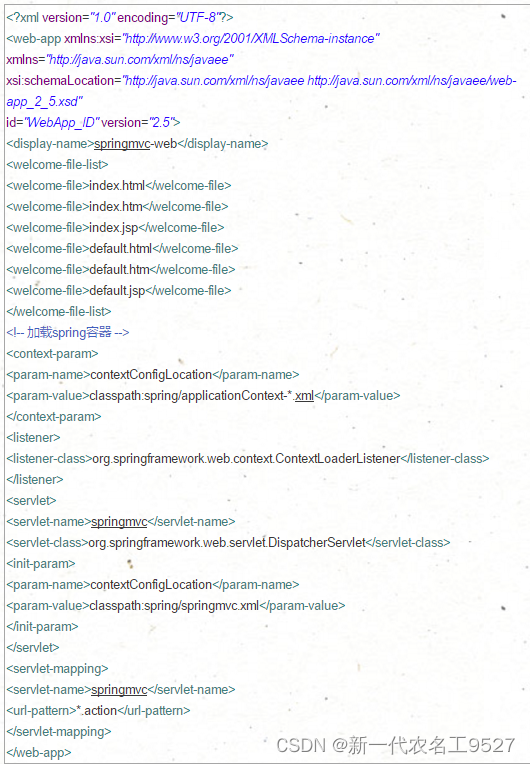

传统配置模式：

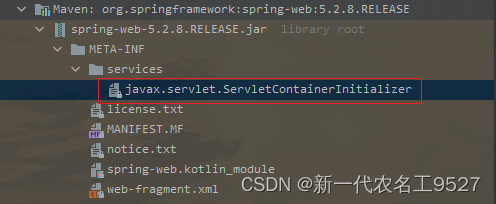

spring-web jar 包 META-INF/service下面也会有一个 javax.servlet.ServletContainerInitializer 文件，通过SPI的方式。
该类在启动的时候会被 servlet 容器实例化，然后调用 onStartup 方法，并且 servlet 容器会收集实现了@HandlesTypes 注解里面的接口 的类，并且做为入参传入到 onStartup 方法中，我们拿到 set 容器中的类就可以反射调用接口里面的方法了，这是 servlet 规范，该规范就能保 证 servlet 容器在启动的时候就会完成这些操作。Springmvc 就借助这一点完成了取代 web.xml 的工作

servlet规范：
当我们第一次访问Servlet时，服务器会创建Servlet，并调用一次init()方法；每当我们访问Servlet时，service()方法会被调用处理这次请求，并且做出响应，当我们关闭服务器或者项目从服务器中移除时。Servlet会被销毁,destroy()方法会被调用

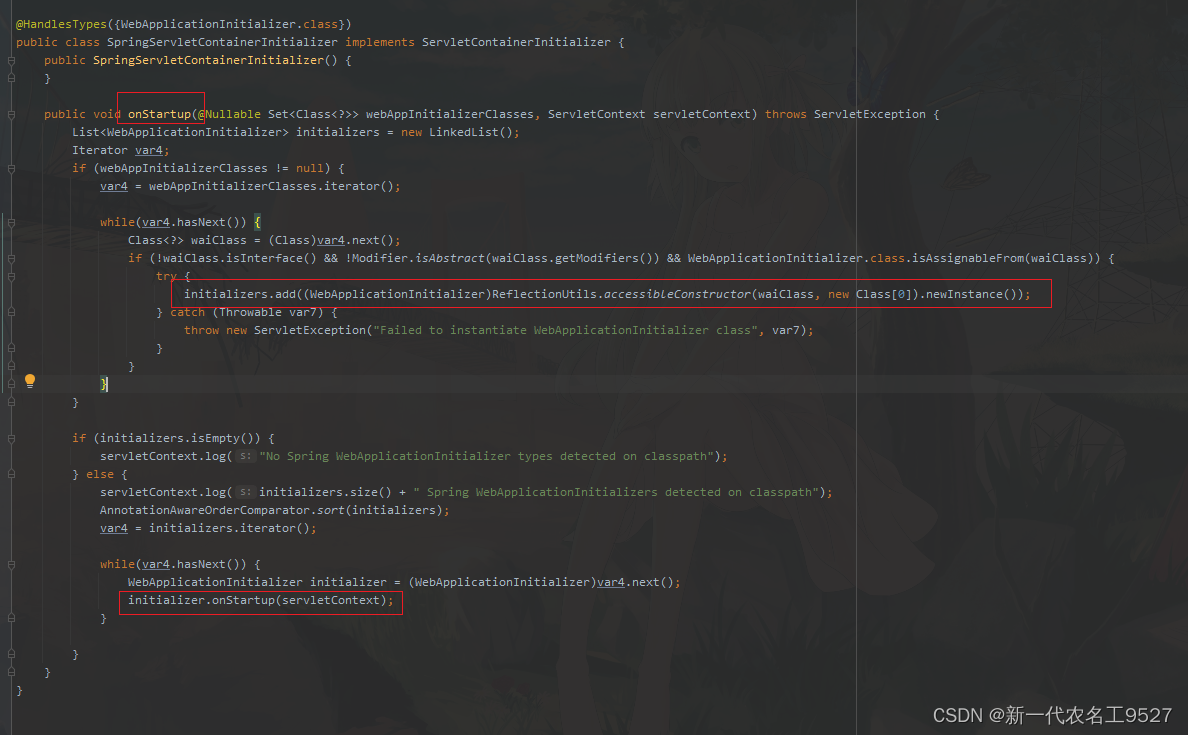

Tomcat 就会加载这个类，调用其 onStartup 方法。

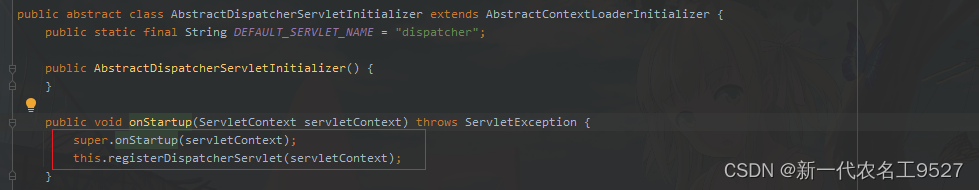

收集WebApplicationInitializer的实现类，并调用启onStartup方法###initializer.onStartup(servletContext);

super.onStartup(servletContext)===》registerContextLoaderListener(ServletContext servletContext)：
如下图：

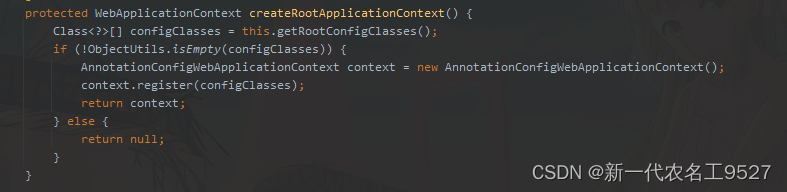

1、this.createRootApplicationContext()，创建Spring上下文，注册Spring容器，此为父容器；
this.getRootConfigClasses():一个钩子方法，这里如果类上有@ComponentScan等注解是会被Sprign解析并处理的。
2、然后然后通过 Spring 上下文创建 ContextLoaderListener 并把此 Listener 添加到 ServletContext 上下文中去。

创建并注册DispatcherServlet

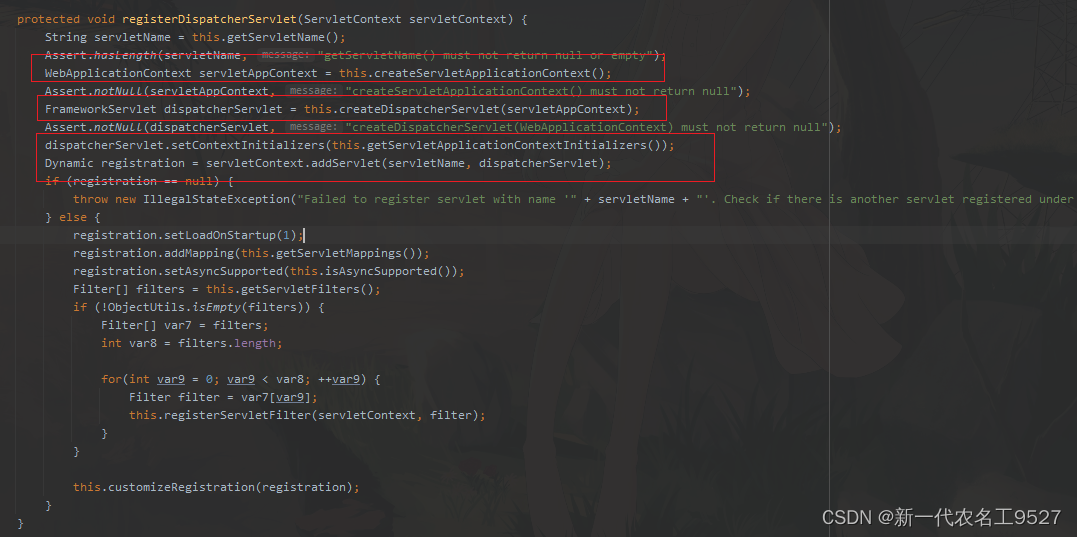

this.registerDispatcherServlet(servletContext)，实例化并注册DispatcherServlet

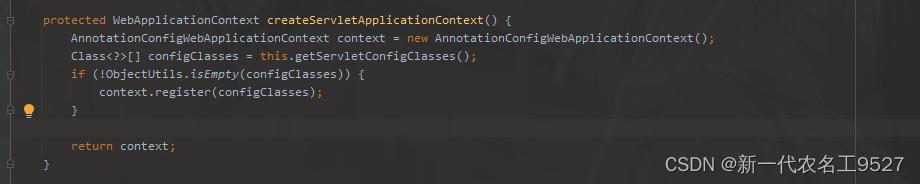

1、createServletApplicationContext():创建SpringMVC上下文环境，并注册MvcContainer,此时为子容器，
同父容器创建过程类似：

2、 this.createDispatcherServlet(servletAppContext)：创建 DispatcherServlet 对象以后把它加入到 servletContxt 的上下文中，添加名称为 dispatcher 的 servlet 对象

接着会有两个方法：
this.getServletMappings()：一个钩子方法，返回全限定类名数组
this.getServletFilters()：收集自定义的Filter
到这里就完成了dispatcherServlet的创建过程
注意，此时上下文对象还没有调用 refresh 方法，没有启动 spring 容器

启动Spring容器

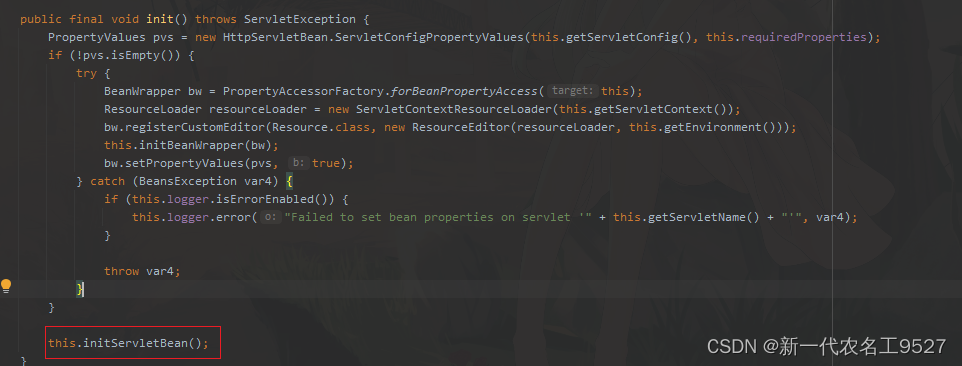

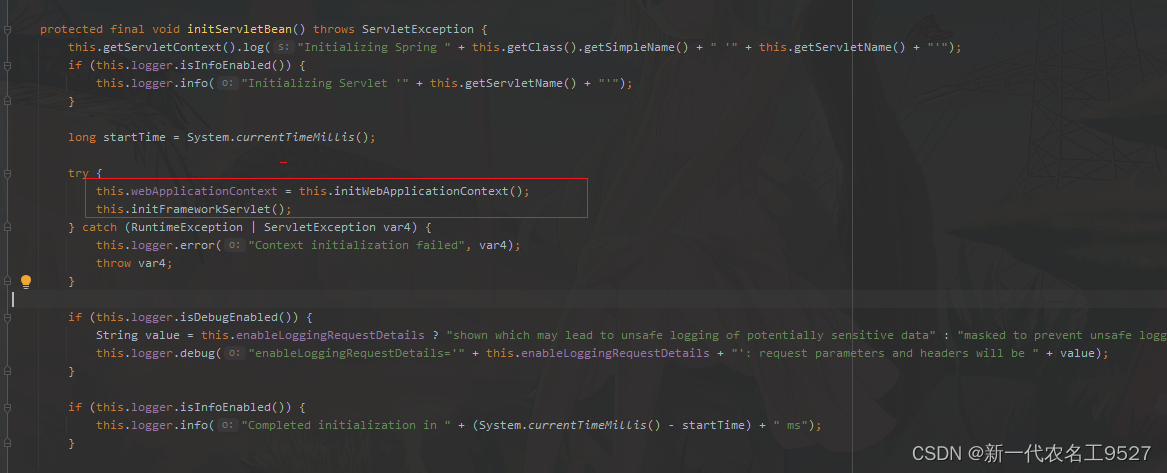

根据servlet规范，容器启动会调用servlet的init()方法，可以在dispatcherServlet父类HttpServletBean找到：

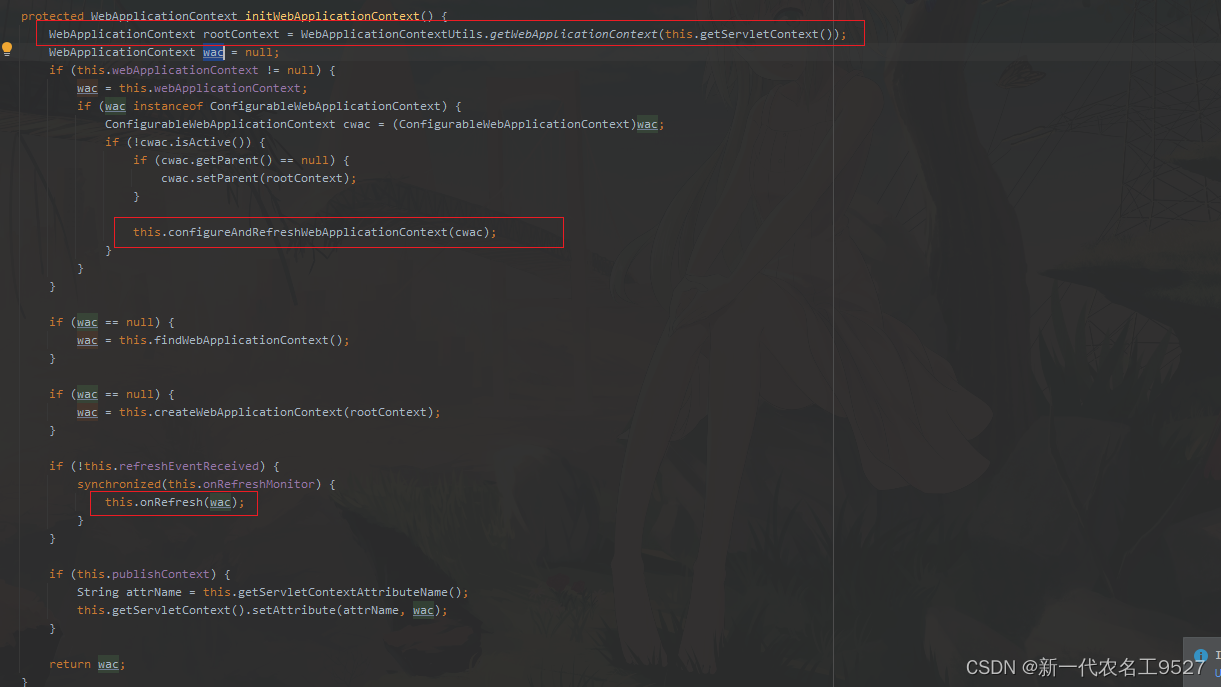

如下图这里的rootContext为spring容器，既父容器

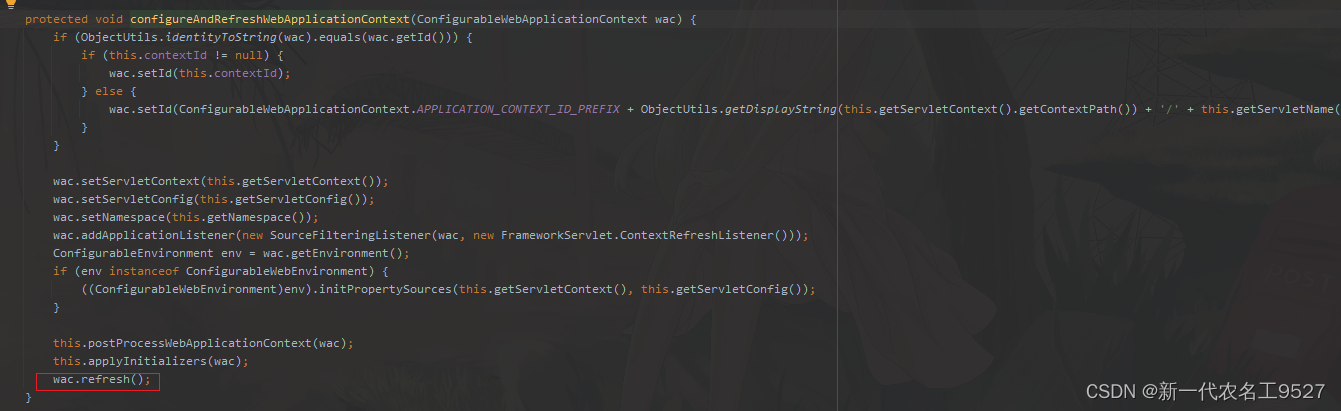

1、this.configureAndRefreshWebApplicationContext(cwac)：调用refresh方法完成 spring 容器的启动。需要注意的是这里：
会从 servletContext 中获取父容 器，就是由 listener 负责启动的容器，然后把父容器设置到了自己的上下文对象中，所以这里监听器启动的容器是父容器，dispatcherServlet 启动的容器是子容器，两者是父子关系。这里就用 servlet 规范完成了取代 web.xml 的工作，并启动了容器。Spring 的加载规则，其实就是优先从父容器中取，取不到才会从子容器中取

2、this.onRefresh()===>initStrategies()
DispatcherServlet初始化操作

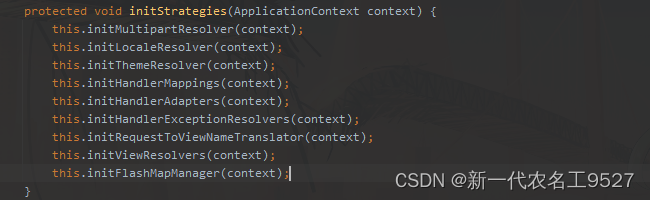

这里会初始化很多组件，如核心组件HandlerAdapter、HandlerMapping等，以供后续DispatcherSerlvet请求处理使用如下图：

取代spring-mvc.xml

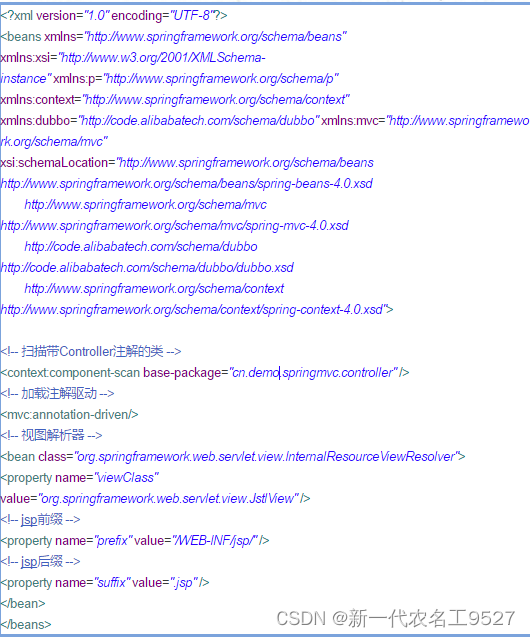

传统方式

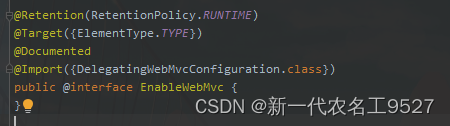

0配置则用一个@EnableWebMvc 就可以完全取代 xml 配置，其实两者完成的工作是一样的，都是为了创建必要组件的实例：
Spring启动过程中会解析到

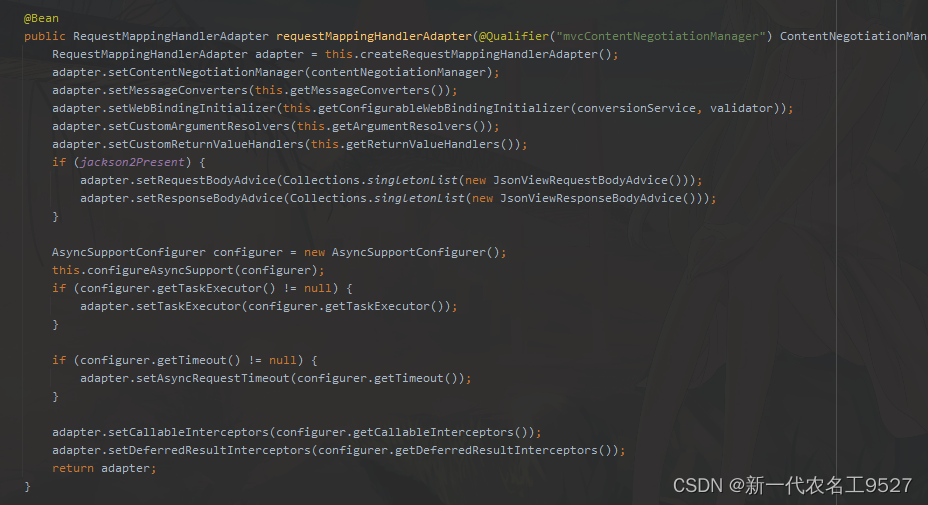

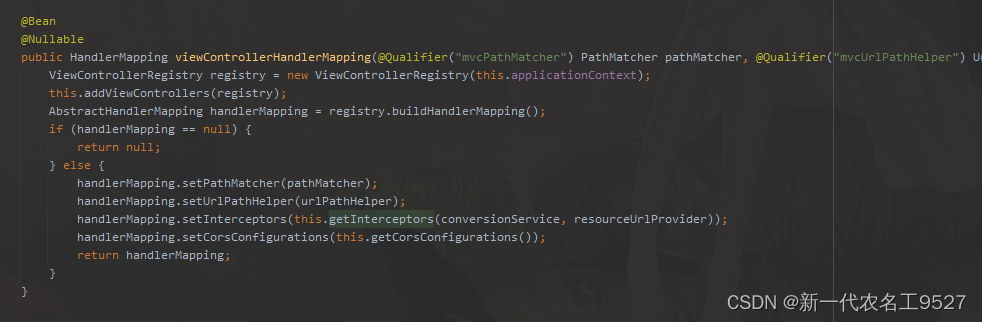

DelegatingWebMvcConfiguration会导入一个核心类（父类） WebMvcConfigurationSupport，在这个类里面会完成很多组件的实例化@Bean导入，如 HandlerMapping，HandlerAdapter 等等。


然后在实例化过程中会涉及到很多钩子方法的调用，而这些钩子方法就是我们需要去实现的，比如获取拦截器的钩子方法，获取静态资源处理的钩子方法等等。

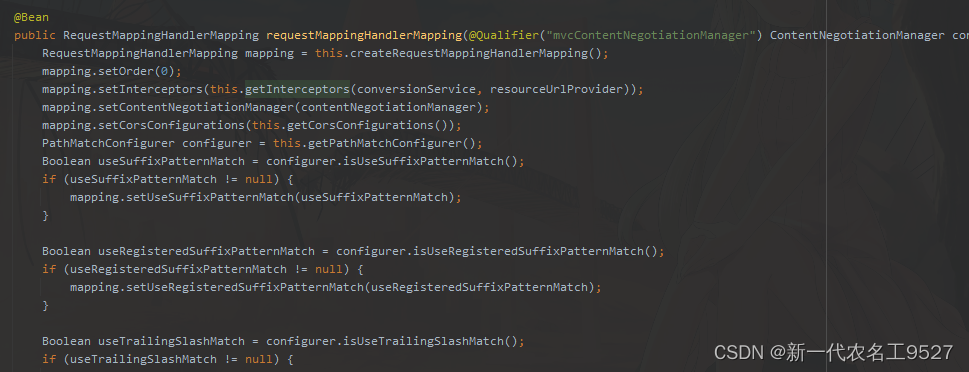

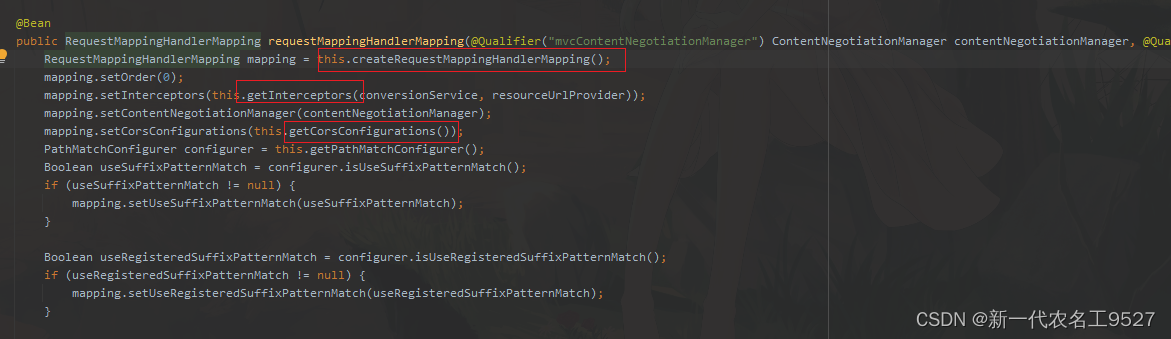

RequestMappingHandlerMapping==》getInterceptors==>this.addInterceptors(registry),自定义拦截器的获取。
至此，Springmvc.xml方式就完全可以被取代，实现0配置。

建立映射关系

在 HandlerMapping 类实例化的时候就会完成 url 和 method 的映射关系，其目的是要根据一个请求能够唯一到找到一个类和一个方法。

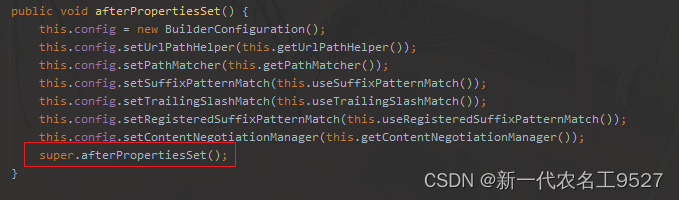

这个是 RequestMappingHandlerMapping 的实例化，通过这个类的实例化后会调用此类的 afterPropertiesSet 方法，在此方法中会调用父 类 AbstractHandlerMethodMapping 中实现的 InitializingBean 接口，然后看一下父类的 afterPropertiesSet 方法。在这个方法里面完成 了映射关系的建立

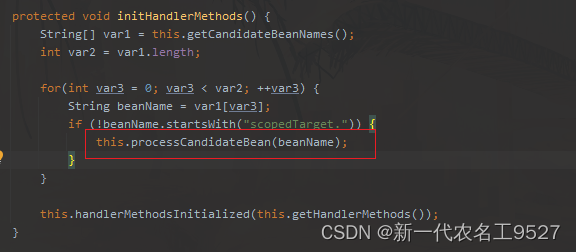

super.afterPropertiesSet()—>this.initHandlerMethods();

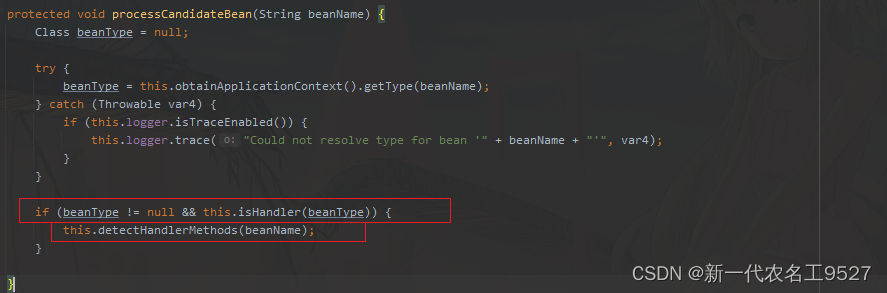

for 循环—>processCandidateBean(beanName)

1、isHandler()：判断类上面是否有@Controller 注解和@RequestMapping 注解，只有这种类才需要建立映射关系

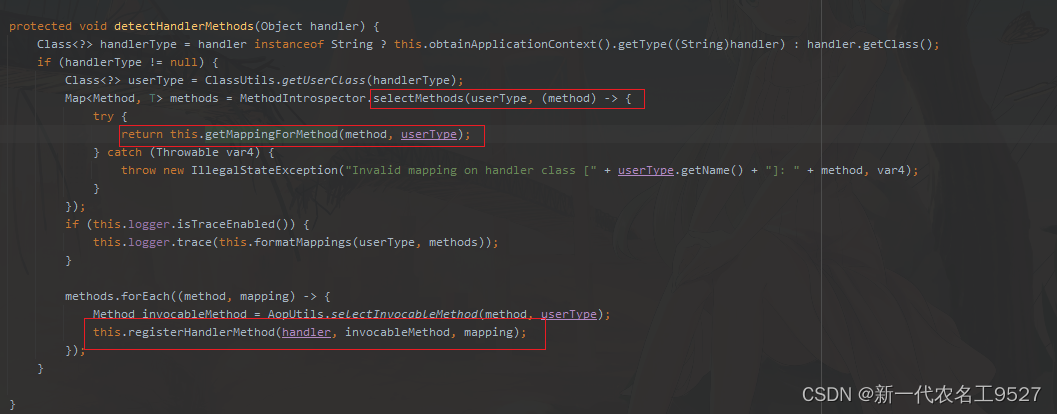

2、this.detectHandlerMethods(beanName)：对需要建立映射的bean生成映射关系;

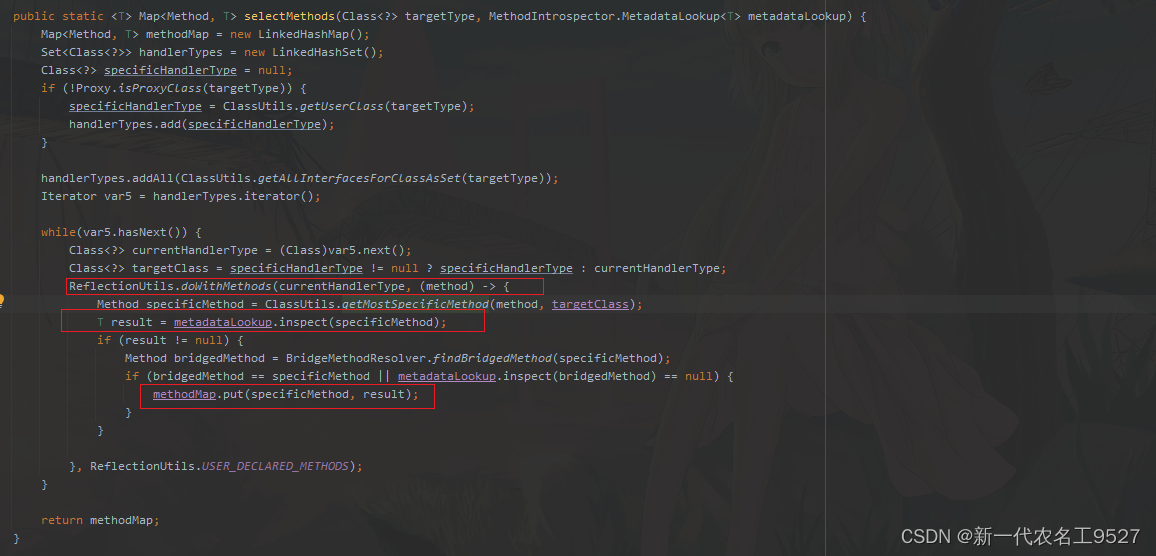

2.1、遍历类中所有的方法，selectMethods()
2.2、收集方法上面的@RequestMapping 注解，把注解里面的配置信息封装到类里面，该类就是 RequestMappingInfo 类，并且跟类上面的 @RequestMapping 注解封装类 RequestMappingInfo 合并，比如类上面是/common，方法上面是/queryUser。这两者合并后就是 /common/queryUser。这样的 url 才是完整的。合并完就是这样的 url

ReflectionUtils.doWithMethods(currentHandlerType,method)循环所有方法，判断有没有@RequestMapping，有则metadataLookup.inspect(specificMethod)会调用到匿名函数getMappingForMethid()
methodMap.put(specificMethod, result):建立方法对象和注解对象的映射关系，返回methodMap

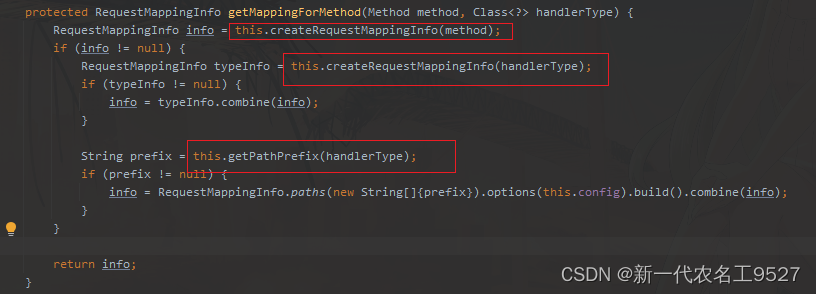

getMappingForMethid()

this.createRequestMappingInfo(method)：寻找有注解@RequestMapping的方法，并封装注解对象
this.createRequestMappingInfo(handlerType)：寻找类上有注解@RequestMapping，并封装注解对象

typeInfo.combine(info)：合并类和方法的注解对象

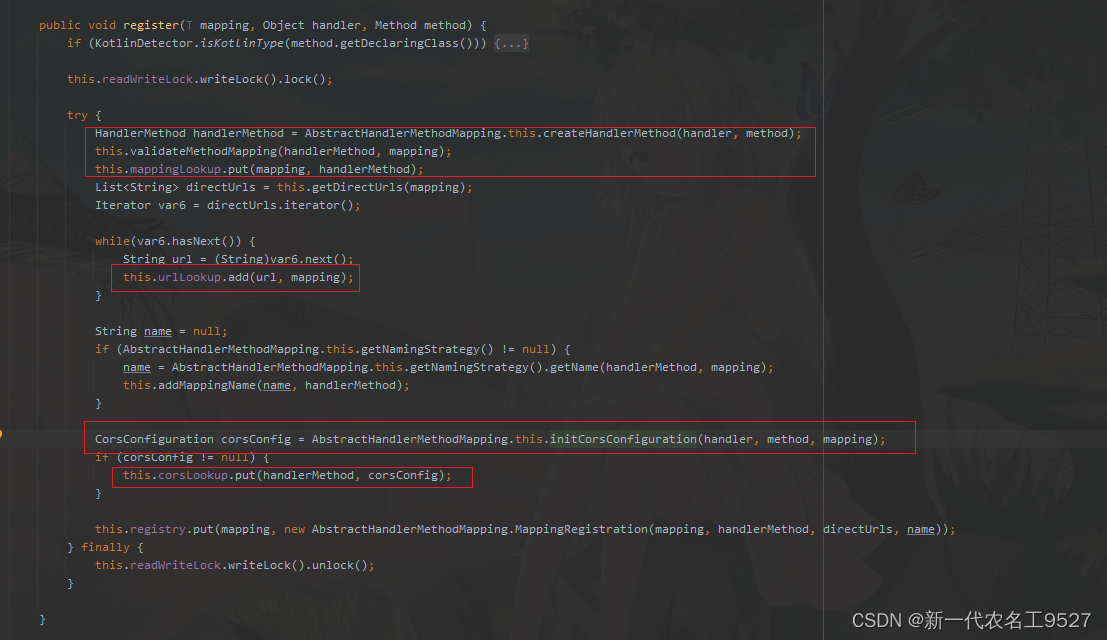

2.3、registerHandlerMethod()===》register（）

AbstractHandlerMethodMapping.this.createHandlerMethod(handler, method)：创建HandlerMethod对象；
validateMethodMapping(handlerMethod, mapping)：检验映射关系；
this.mappingLookup.put(mapping, handlerMethod)：建立URI对象与HandlerMethod的映射关系
this.urlLookup.add(url, mapping)：建立URL与RequestMappingInfo的映射关系
this.corsLookup.put(handlerMethod, corsConfig):封装跨域的处理。

此时映射关系就已经建立好，这样根据请求 url 就可以唯一的找到一个 RequestMappingInfo 对象，然后通过 ReuqestMappingInfo 对象再找到对应的 HandlerMethodHandlerMethod 对象了，注意这个对象中还不能进行反射调用，还差参数。

DispatcherServlet 处理请求

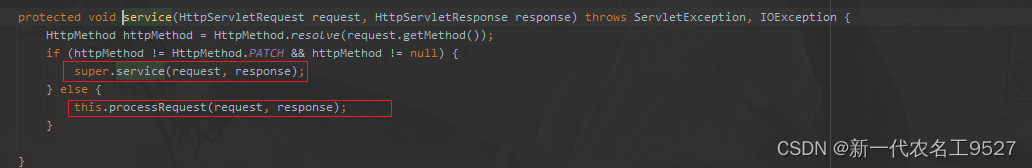

根据servlet规范，在servlet 的请求时，应该首先会请求到 servlet 中的 service 方法，通过 DispatcherServlet 或者父类的 service 方法，如下图所示：FramworkServlet##service()

super.service()会调用父类httpServlet的service方法，重点是this.processRequest(request, response)

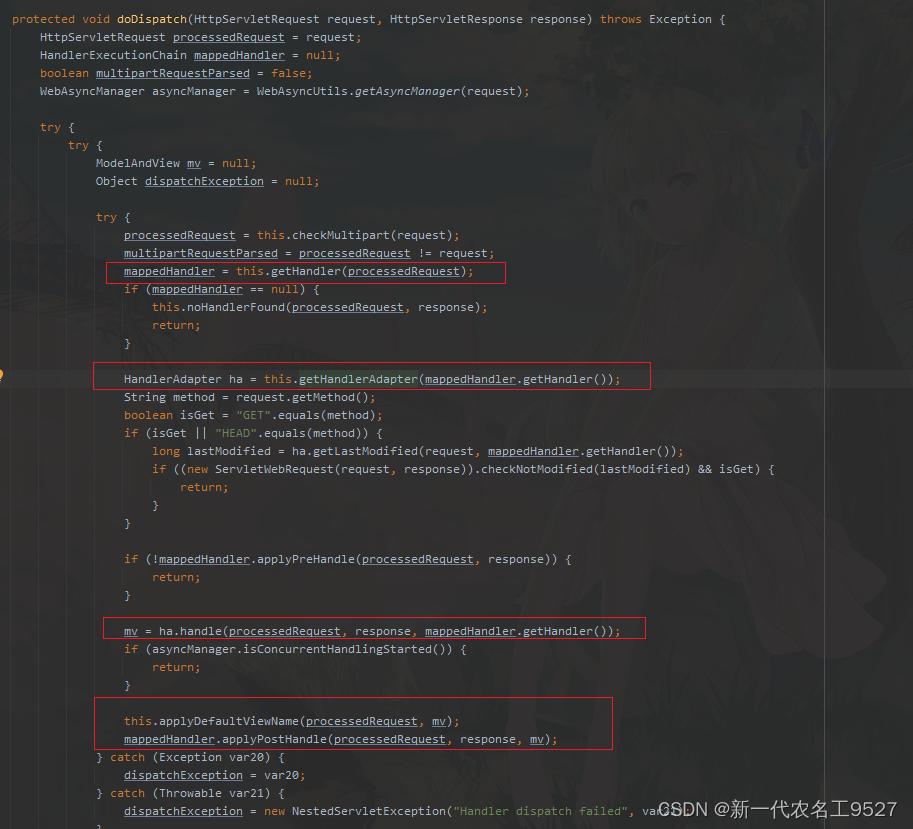

—>Dispatcher#doservice()----.>this.doDispatch(request, response)

1、根据请求 url 获取 HandlerExecutionChain 对象–getHandler()

1.1、this.checkMultipart(request)：文件处理
1.2、获取Handler

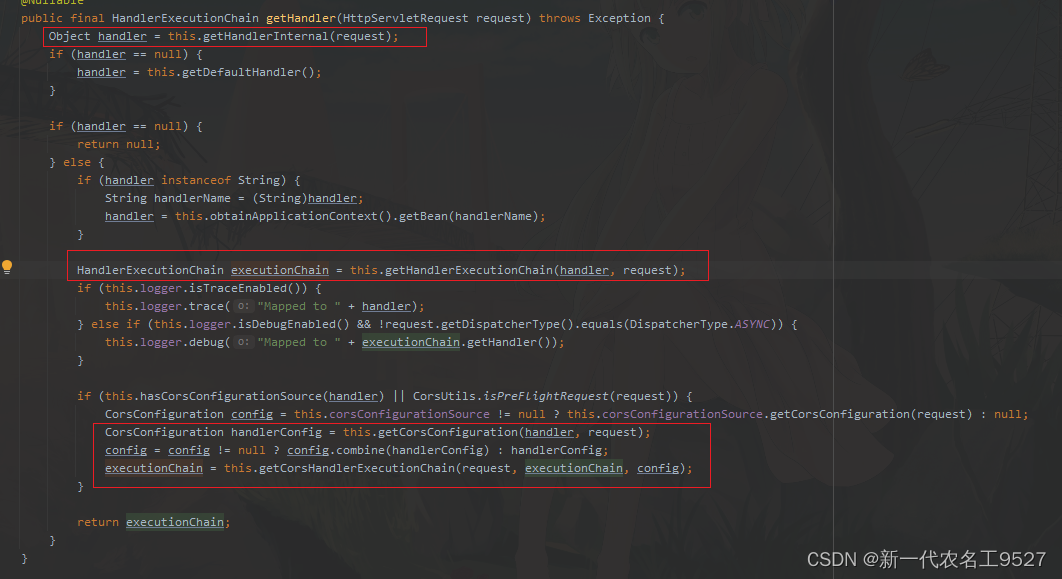

this.getHandler(processedRequest)：
遍历所有的HandlerMapping,===>HandlerMapping##getHandler()

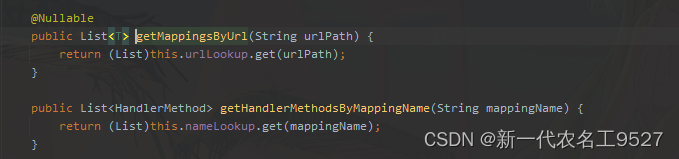

getHandlerInternal():根据URL获取对应的HandlerMethod，从前面映射好的容器中获取

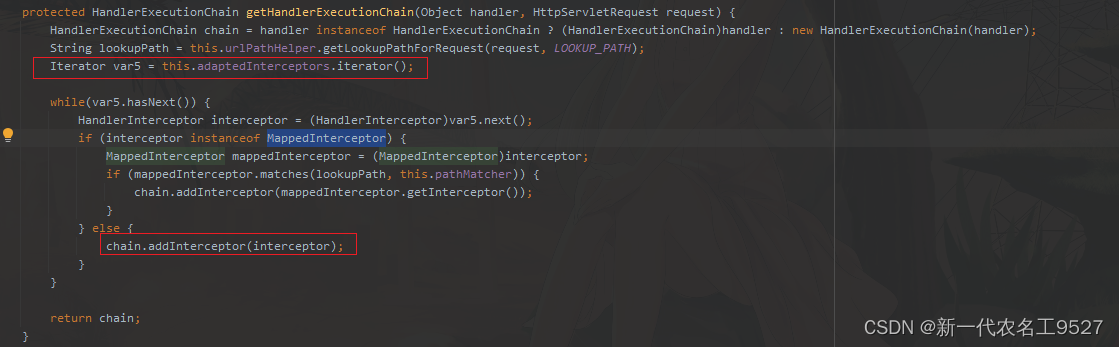

getHandlerExecutionChain（）将URL和HandlerMethod封装成HandlerExecutionChain对象，其实就是将所有的HandlerInterceptor的实现类封装成一个执行链

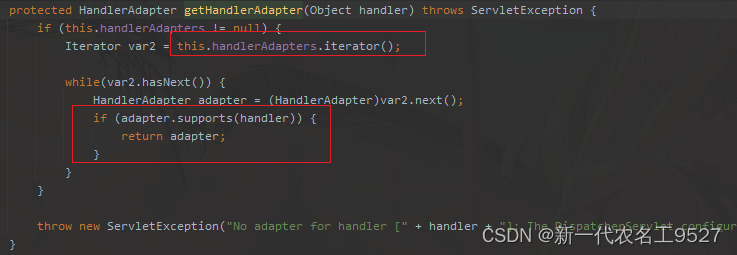

2、获取HandlerAdapter–getHandlerAdapter()

HandlerAdapter ha = this.getHandlerAdapter(mappedHandler.getHandler());
根据handler匹配所有的handlerAdapter,找到一个支持适配的HandlerAdapter

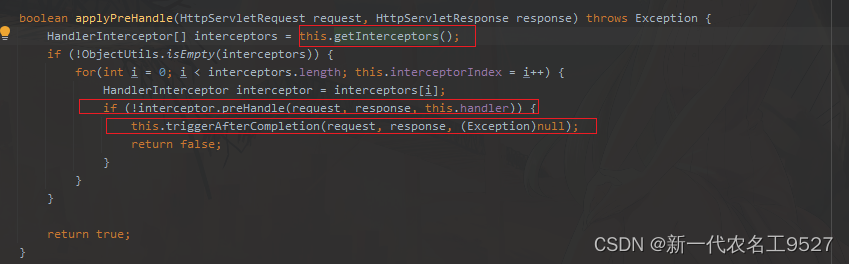

3、前置过滤器–preHandle()

遍历所有的Intercepter,顺序链式调用preHandler()方法，如果有一个返回false,则不会往后执行

4、方法执行–通过适配器处理

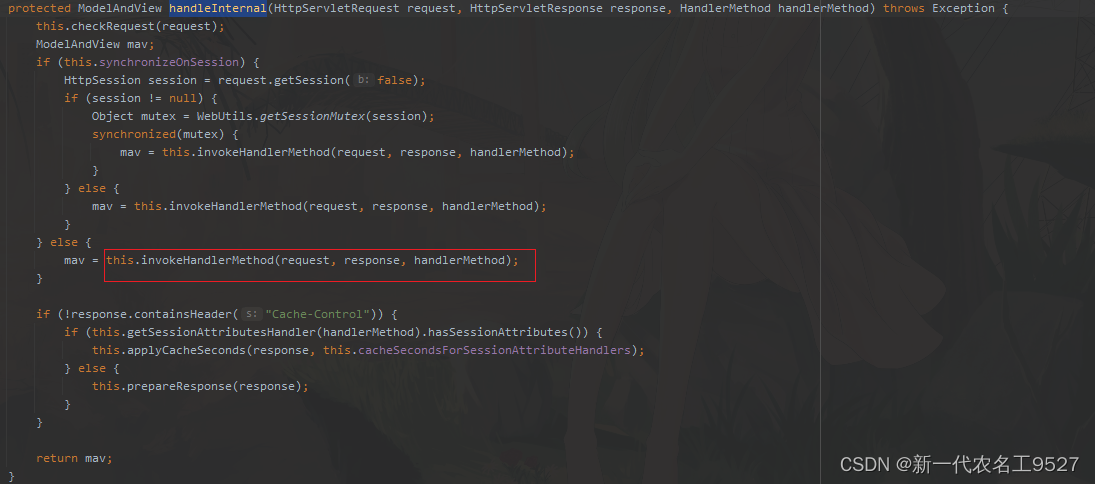

ha.handle(processedRequest, response, mappedHandler.getHandler())—》RequestMappingHandlerAdapter##handleInternal()

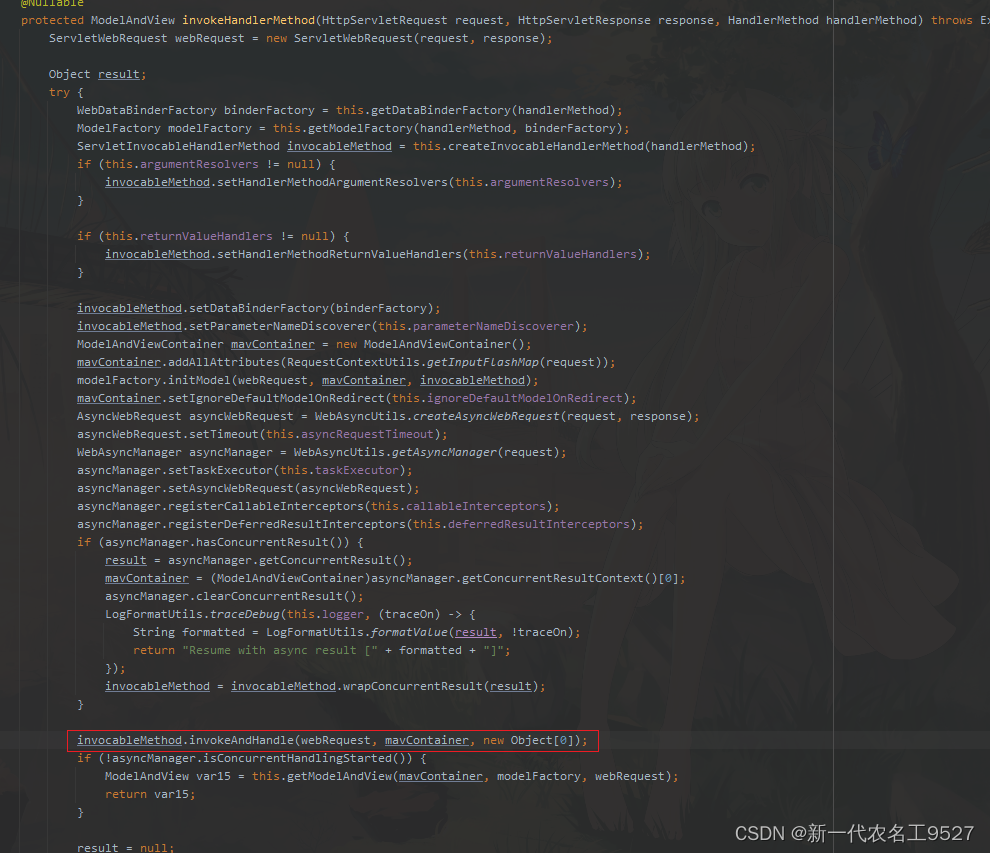

this.invokeHandlerMethod(request, response, handlerMethod)

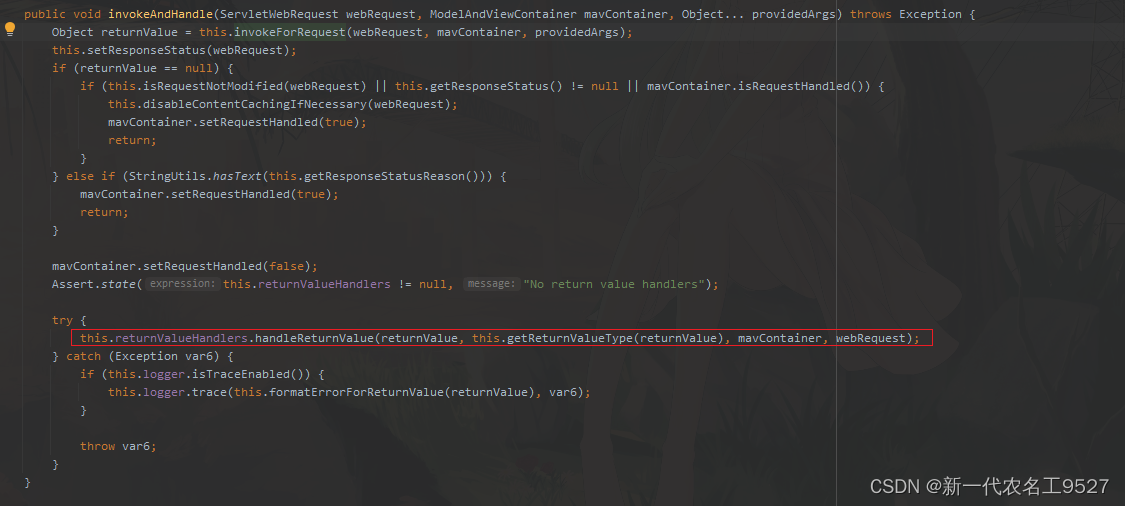

invocableMethod.invokeAndHandle(webRequest, mavContainer, new Object[0]);进行controller方法的调用

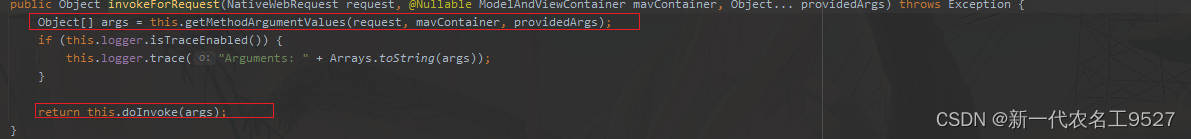

this.invokeForRequest(webRequest, mavContainer, providedArgs)，

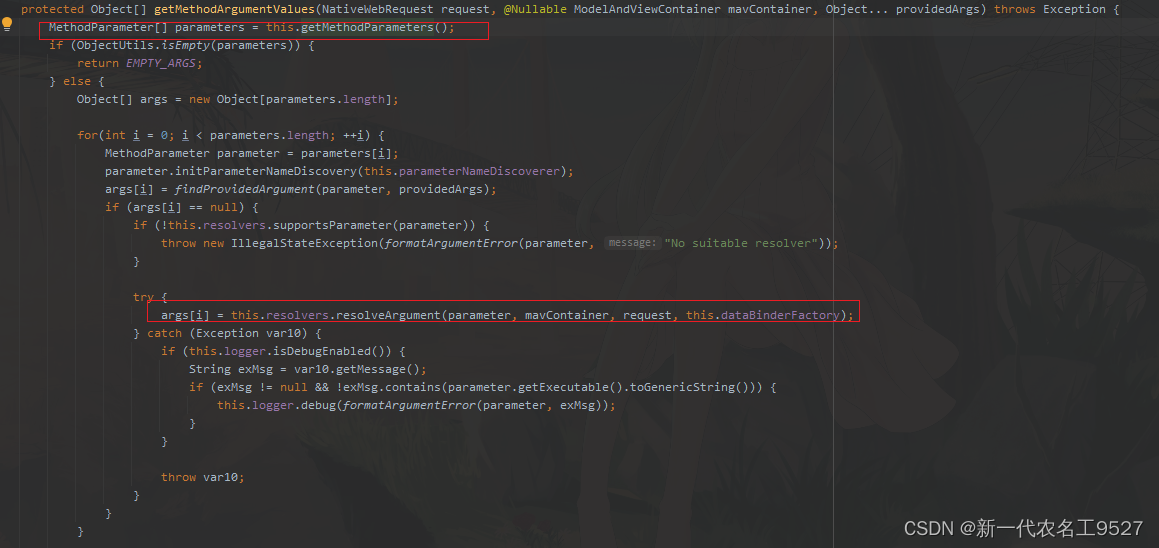

this.getMethodArgumentValues(request, mavContainer, providedArgs)：

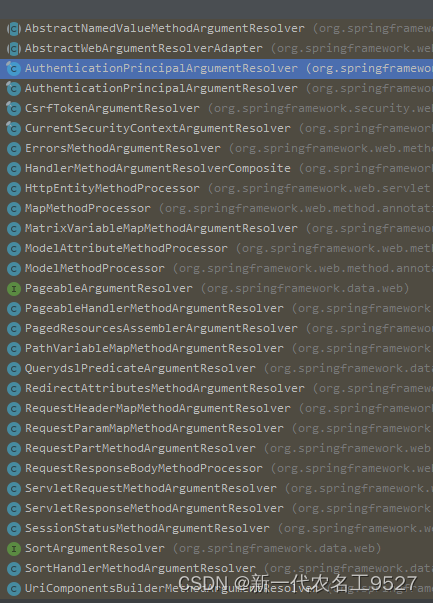

参数解析，首先获取方法的参数列表，并且把参数封装成 MethodParameter 对象，这个对象记录了参数在参数列表中的索引，参数类型，参数上面的 注解数组等等信息。然后循环参数列表，一个个参数来处理，这里是一个典型的策略模式的运用，根据参数获取一个处理该参数的类。处理参数的 解析类有 26 个。

this.doInvoke(args)：调用方法并返回结果

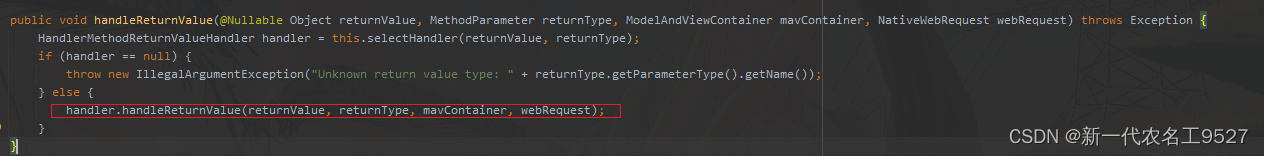

5、返回值处理–handleReturnValue()

当反射调用成功后，有可能方法会有返回值，而返回值处理也是一个比较重要的事情，根据什么样的方式把返回值响应回去，返回值响应时有 可能是数据有可能是界面，而如果返回数据的话，要把返回值解析成对应的格式，例如如果返回值是一个 list 对象，就需要解析这个 list 对象把 list 对象解析成 json 格式。返回值解析套路跟入参解析基本上类似。

1、把返回值封装成对象，对象跟 MethodParameter 对象差不多，里面包括参数名称、类型、参数注解等等信息
2、根据返回值类型用策略模式找到一个解析类
3、用这个解析类解析

不同的返回结果类型有不同的解析方式，以常见的带@ResponseBody 注解的，一个是直接返回字符串响应一个界面的，里面涉及到 ModelAndViewContainer 容器，这个容器会把视图名称设置到里面，以及 Model 数据，包括响应到界面的数据也会放到这个容器中。

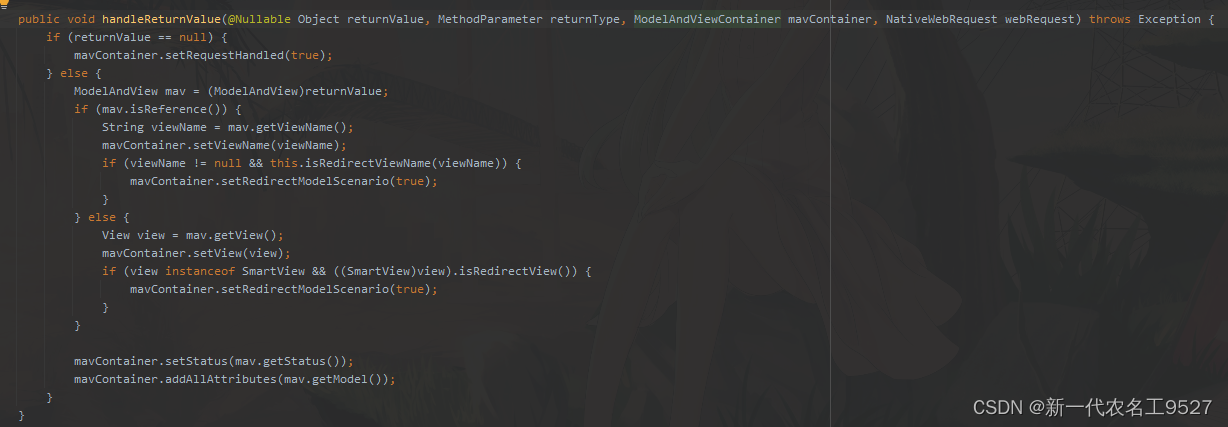

3.1、直接返回字符串 ModelAndViewContainer —ModelAndViewMethodReturnValueHandler

其实就是mavContainer.setRequestHandled(true)–标识视图、setViewName-设置视图、设置属性、返回视图
3.2、带@ResponseBody 注解

6、中置过滤器–postHandle()

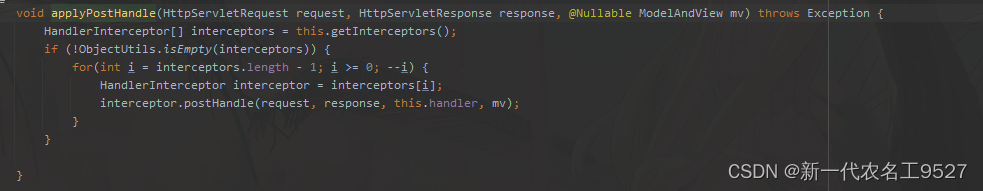

mappedHandler.applyPostHandle(processedRequest, response, mv)，在执行完方法并返回视图后，这里可以修改视图：interceptor.postHandle(request, response, this.handler, mv)

7、视图渲染–render()

就是响应界面，如果返回值没有加@ResponseBody 注解时，这时候是需要响应一个界面给前端的，视图渲染借助了 servlet 中的 api：

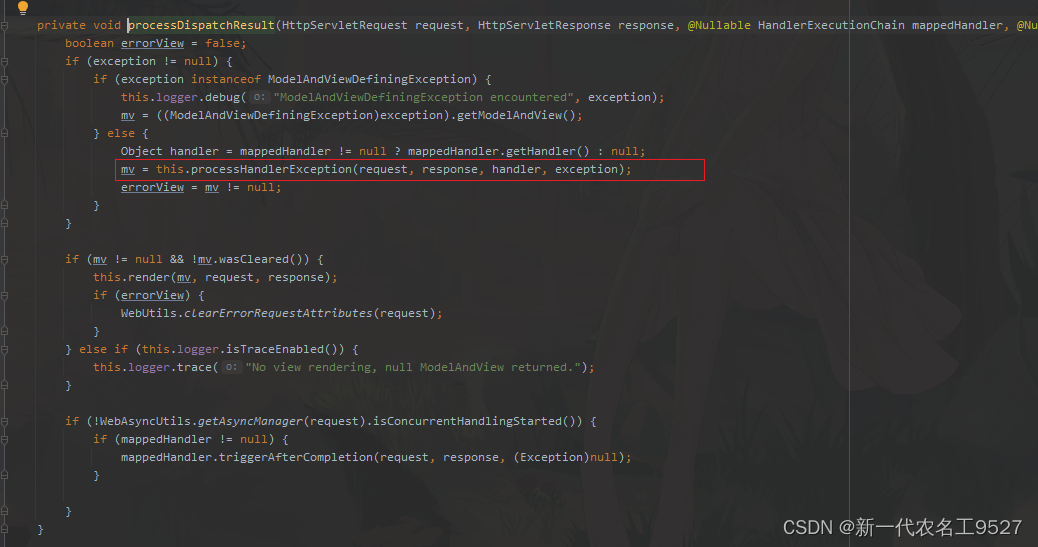

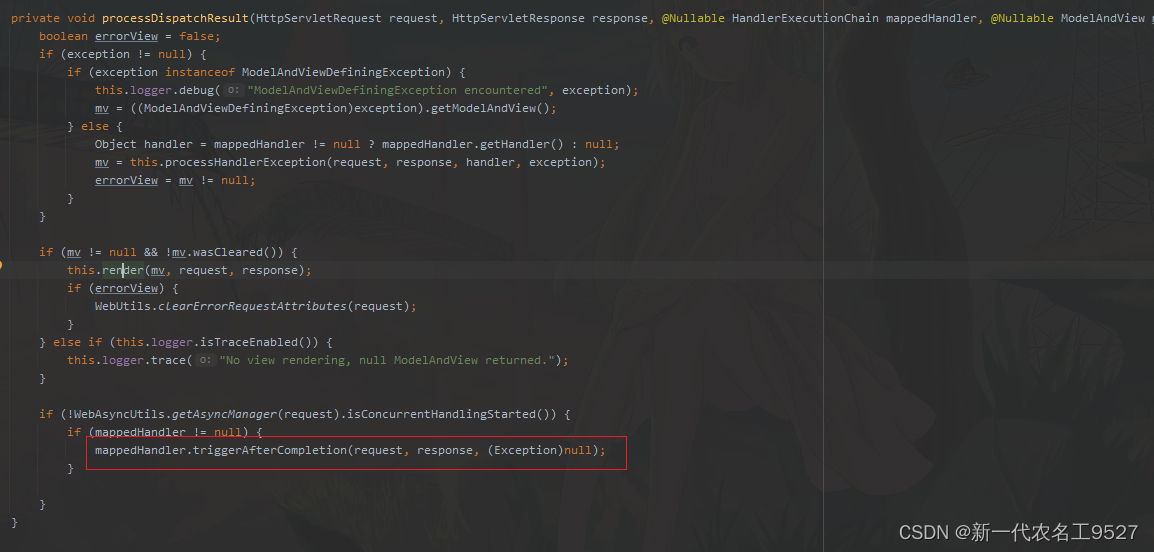

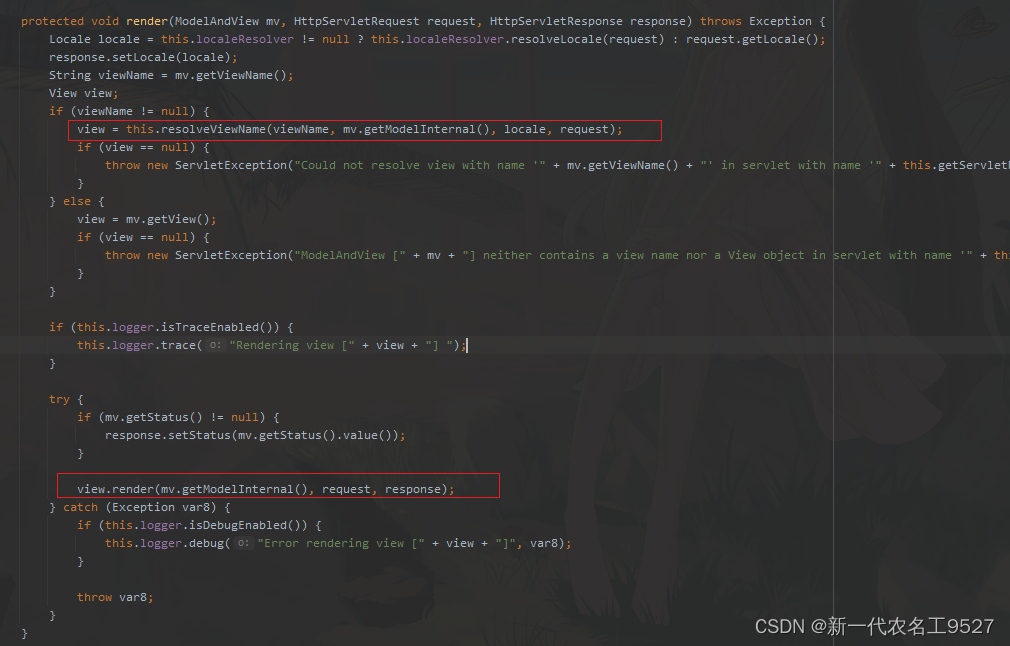

this.processDispatchResult(processedRequest, response, mappedHandler, mv, (Exception)dispatchException)===》render()
获取视图，渲染

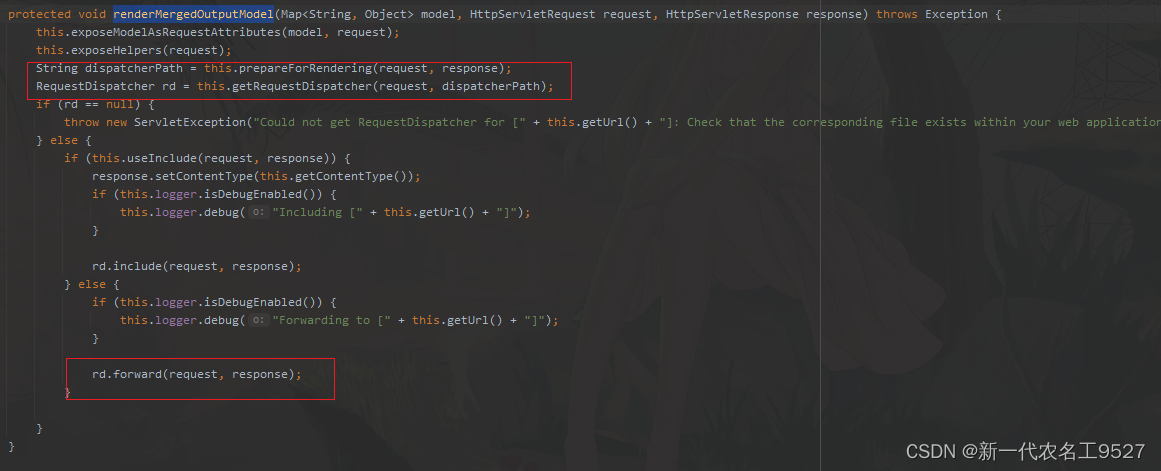

–>InternalResourceView##renderMergedOutputModel()

8、后置过滤器–afterComletion()

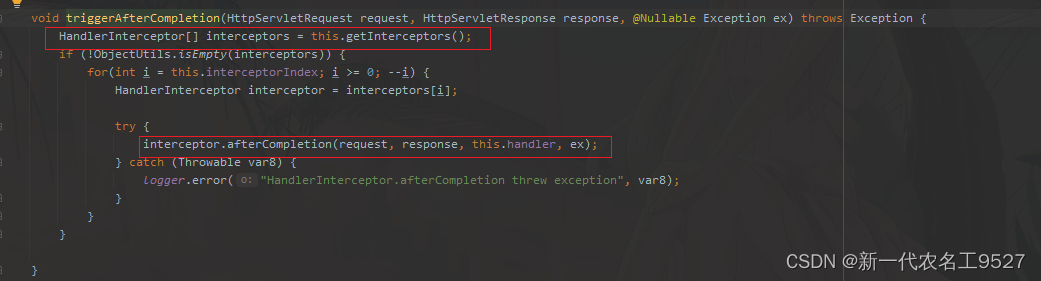

链式调用HandelrInterceptor#afterComletion(),一般用于资源销毁、释放等

9、异常处理–prcessHandlerException()

类上面加上@ControllerAdvice(“com.xx.xx”)注解，这个包定义就是只对这个包里面的 Controller 生效。然后类里面的方法加上 @ExceptionHandler({ArrayIndexOutOfBoundsException.class}) @ExceptionHandler({NullPointerException.class}) 表示这个方法当调用过程中出现注解里面定义的异常时会被调用到，这些方法就是对异常处理的方法。

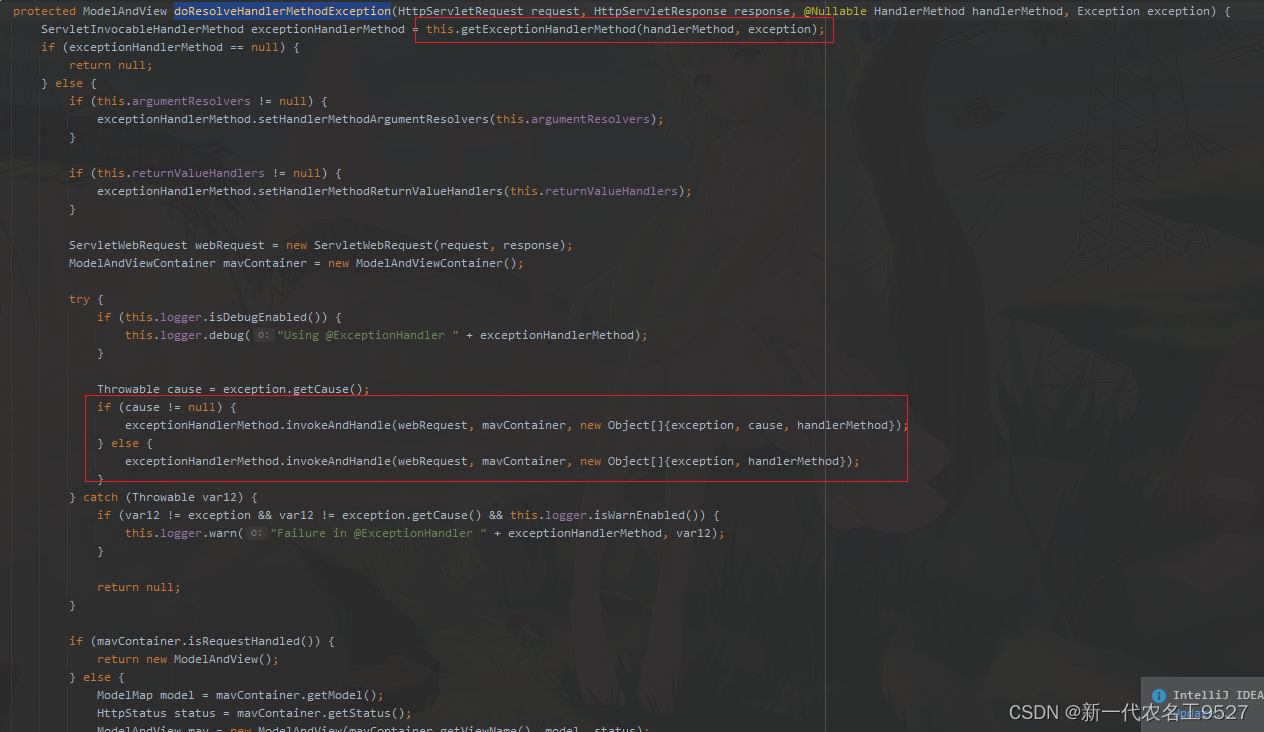

ExceptionHandlerExceptionResolver##doResolveHandlerMethodException()

遍历所有有
@ControllerAdvice的类，然后再匹配@ExceptionHandler对应的方法，发射调用

源码总结：

取代web.xml

利用SPI机制，启动实例化并注册配置类，并进行初始化处理

取代spring-mvc.xml

利用Spring对@import的处理，实例化并注册mvc容器和相关处理类

映射关系建立

收集@RequestMapping注解的类和方法，封装成RequestMappingInfo对象和HandlerMethod对象，并建立url和其映射关系，便于后续请求处理时找到对应的执行controller方法

请求处理

1、根据请求 url 获取 HandlerExecutionChain 对象–getHandler()
2、获取HandlerAdapter–getHandlerAdapter()
3、前置过滤器–preHandle()
4、方法执行–通过适配器处理-ha.handle()
5、返回值处理–handleReturnValue()
6、中置过滤器–postHandle()
7、视图渲染–render()
8、后置过滤器–afterComletion()
9、异常处理–prcessHandlerException()
