2.实验内容·上图为Word文档转长图 图片版·

@[TOC]《华为HCIA-Datacom认证实验指南》工业互联网中的OSPF协议深度解析

一、OSPF协议在工业互联网中的核心价值

工业互联网对网络协议的特殊要求：
高可靠性：生产线不能因网络故障停顿
快速收敛：确保控制指令实时送达
分层管理：匹配工厂车间分层架构
带宽优化：适应工业现场有限带宽环境

OSPF（开放最短路径优先）作为链路状态路由协议，相比RIP等距离矢量协议，具有以下工业应用优势：
收敛速度快（秒级）
支持分层区域设计
带宽利用率高（增量更新）
路由选择基于成本而非跳数

二、OSPF基础概念工业适配

1.工业网络中的OSPF角色划分

OSPF角色 工业场景对应设备 特殊要求

骨干路由器 工厂核心交换机 双电源/冗余配置
区域边界路由器(ABR) 车间汇聚交换机 高转发性能
内部路由器 产线接入交换机 抗干扰设计
ASBR 企业边界防火墙 安全加固

2. 工业场景下的OSPF区域规划

典型工厂OSPF区域设计：
Area 0（骨干区域）：工厂主干环网
Area 10：冲压车间
Area 20：焊接车间
Area 30：装配车间
Area 40：仓储物流

工业特殊设计：
每个车间作为独立Area
关键生产区域配置Stub Area减少路由更新
无线AP区域配置NSSA

三、华为设备OSPF工业配置实战

1.基础配置流程
代码：
shell
system-view
router id 1.1.1.1 # 必须配置Router ID
ospf 100 # 进程号建议与区域号关联
area 0 # 先配置骨干区域
network 10.10.0.0 0.0.255.255 # 发布工厂骨干网段

2. 工业优化配置

车间区域配置示例：
代码：
shell
ospf 100
area 20 # 焊接车间区域
network 192.168.20.0 0.0.0.255
stub # 配置为末节区域减少路由条目

关键链路调优：
shell
interface GigabitEthernet0/0/10
ospf cost 10 # 手动调整生产线关键链路cost值
ospf timer hello 10 # 工业环境可适当延长hello时间

3.工业网络冗余设计
代码：
shell
ospf 100
bfd all-interfaces enable # 启用BFD快速故障检测
default-route-advertise always # 车间设备默认路由下发

四、工业OSPF排错指南

1. 邻居建立故障排查
检查清单：
·物理连接状态
·接口IP/Mask一致性
· Area ID匹配情况
· 认证配置（工业网络常需配置认证）
· MTU设置（工业设备可能存在特殊MTU）
诊断命令：
代码：
shell
display ospf peer # 查看邻居状态
display ospf error # 检查OSPF错误
debugging ospf event # 实时诊断（生产环境慎用）

2. 工业特殊场景问题
PLC通信异常案例：
·现象：跨区域PLC控制信号延迟
·原因：Area间路由汇总未配置
·解决：
代码：
shell
ospf 100
area 20
abr-summary 192.168.20.0 255.255.255.0

五、OSPF工业应用最佳实践

1. 分层设计原则：
·每个车间作为独立Area
·核心-汇聚-接入三层架构对应OSPF层次

2.安全加固措施：
代码：
shell
ospf 100
area 0
authentication-mode md5 1 cipher Huawei@123 # 区域认证
interface GigabitEthernet0/0/1
ospf authentication-mode md5 1 cipher Line1@pass # 接口认证

3.性能优化建议：
·关键生产区域配置为Stub
·工业视频监控链路单独设置Cost值
·调整SPF计算间隔（工业网络变化少可适当延长）

4. 文档规范：
·记录每个区域的Router ID规划
·维护Area与车间对应关系表
·标注特殊Cost值配置点

六、工业OSPF实验方案设计

1.实验拓扑建议：
text
[核心交换机]–Area0–[汇聚交换机1]–Area10–[产线交换机]
|
–[汇聚交换机2]–Area20–[AGV控制网络]

2.实验内容：
·基础OSPF邻居建立
·多区域配置与路由传递
·Stub区域配置对比
·基于生产需求的Cost值调优
·模拟链路故障观察收敛

最后：
工业互联网中的OSPF实施需要兼顾标准协议规范与工业现场的特殊需求。《华为HCIA-Datacom认证实验指南》" 第五章OSPF"为我们提供了从理论到实践的完整学习路径。建议学习时：

1. 先在eNSP模拟器中完成标准实验
2. 逐步增加工业场景复杂度（如区域划分、Cost调整）
3. 重点掌握故障排查命令体系
4. 建立工业网络文档化思维

进阶思考：
在工业物联网(IIoT)环境中，OSPF如何与TSN（时间敏感网络）协同工作？5G工业专网对传统OSPF部署架构会产生哪些影响？这些前沿问题值得持续关注。

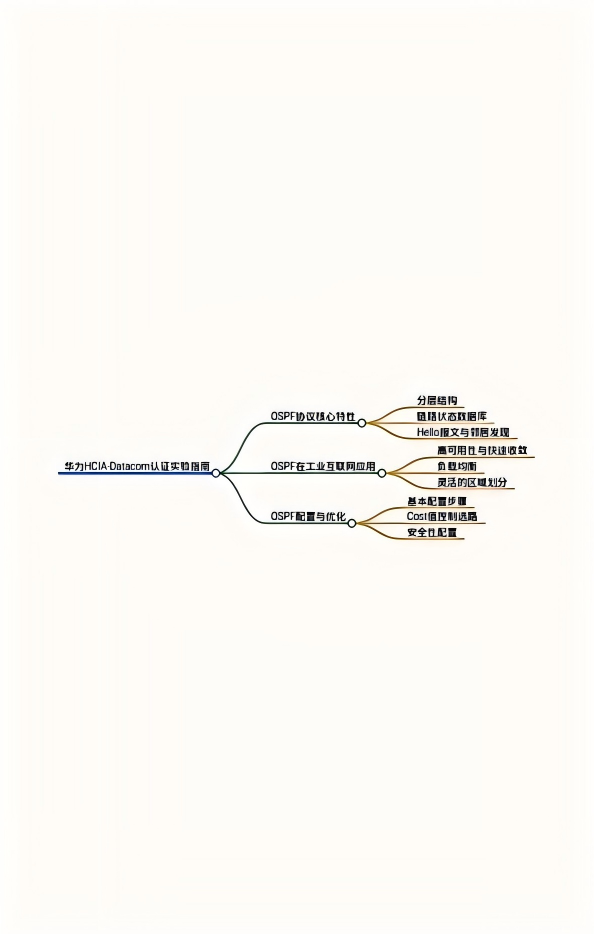

补充：

OSPF（Open Shortest Path First，开放式最短路径优先）协议是一种基于链路状态的内部网关协议（IGRP），广泛应用于工业互联网中，以实现高效的路由选择和网络收敛。其设计目标是为了解决大规模、复杂网络中的路由问题，提供快速的故障恢复能力和灵活的扩展性。

OSPF协议的核心特性
分层结构：OSPF将网络划分为多个区域（Area），其中Area 0被称为骨干区域（Backbone Area），其他区域必须直接或间接连接到骨干区域。这种分层结构有助于减少LSA（Link State Advertisement，链路状态通告）的数量，降低路由器的CPU和内存负担，提高网络的可扩展性和稳定性。
链路状态数据库（LSDB）：每台运行OSPF的路由器都会维护一个链路状态数据库，记录了整个区域内所有路由器的邻居关系和链路状态信息。通过Dijkstra算法计算出最短路径树，生成路由表。
Hello报文与邻居发现：OSPF路由器通过周期性发送Hello报文来发现和维护邻居关系。Hello报文中包含了一些重要的参数，如Router ID、Dead Interval、Options等，用于协商邻居关系和同步链路状态信息。
LSA泛洪机制：当网络拓扑发生变化时，受影响的路由器会生成新的LSA，并通过泛洪机制将这些LSA传播到整个区域内的所有路由器，确保所有路由器的LSDB保持一致。
Cost值控制选路：OSPF使用Cost作为路径选择的度量标准，Cost值越小表示路径越优。默认情况下，Cost是根据接口带宽计算的，但也可以手动调整，以影响路由选择过程。
支持VLSM和CIDR：OSPF支持变长子网掩码（VLSM）和无类别域间路由（CIDR），能够更有效地利用IP地址空间，适应不同规模的网络需求。
安全性：OSPF提供了多种认证方式，包括明文认证、MD5认证等，确保只有经过验证的路由器才能加入OSPF域，增强了网络的安全性。

OSPF在工业互联网中的应用
在工业互联网环境中，OSPF的应用主要体现在以下几个方面：
高可用性与快速收敛：工业互联网对网络的可靠性和响应速度有较高要求。OSPF通过快速检测链路故障并重新计算最优路径，能够在几秒内完成网络收敛，保障业务连续性。
负载均衡：OSPF支持多条等价路径的负载均衡，可以有效利用网络资源，避免单一路径过载，提升整体网络性能。
灵活的区域划分：工业互联网通常涉及多个地理位置分散的站点，OSPF的区域划分机制可以将每个站点划分为独立的区域，简化管理并减少不必要的LSA传播。
动态路由更新：在工业互联网中，设备频繁上下线或移动的情况较为常见。OSPF能够自动感知网络变化并更新路由表，无需人工干预，降低了运维成本。
QoS支持：虽然OSPF本身不直接提供QoS功能，但它可以通过与其他技术（如策略路由、流量工程）结合，实现对特定业务流量的优化处理，满足工业互联网中对服务质量的要求。

OSPF配置示例
以下是一个简单的OSPF配置示例，展示了如何在华为设备上启用OSPF并配置相关参数：

在R1上配置OSPF

system-view
[R1] ospf 1 router-id 1.1.1.1
[R1-ospf-1] area 0
[R1-ospf-1-area-0.0.0.0] network 10.1.12.0 0.0.0.3
[R1-ospf-1-area-0.0.0.0] network 1.1.1.1 0.0.0.0

在R2上配置OSPF

system-view
[R2] ospf 1 router-id 2.2.2.2
[R2-ospf-1] area 0
[R2-ospf-1-area-0.0.0.0] network 10.1.12.0 0.0.0.3
[R2-ospf-1-area-0.0.0.0] network 2.2.2.2 0.0.0.0

在R3上配置OSPF

system-view
[R3] ospf 1 router-id 3.3.3.3
[R3-ospf-1] area 0
[R3-ospf-1-area-0.0.0.0] network 10.1.23.0 0.0.0.3
[R3-ospf-1-area-0.0.0.0] network 3.3.3.3 0.0.0.0

以上配置仅为基本的OSPF启动和网络宣告操作，实际部署中可能还需要根据具体需求进行进一步的优化和调整，例如配置认证、调整Cost值、发布默认路由等。

工业互联网OSPF配置实践（华为VRP系统）

核心控制器配置 (Area 0)

system-view
[CoreSwitch] ospf 100 router-id 10.1.1.1
[CoreSwitch-ospf-100] area 0
[CoreSwitch-ospf-100-area-0.0.0.0] authentication-mode hmac-sha256 工业互联网密钥 # 区域认证
[CoreSwitch-ospf-100-area-0.0.0.0] network 10.1.0.0 0.0.255.255

现场设备接入配置 (Area 1)

system-view
[FieldDevice] ospf 100 router-id 192.168.1.1
[FieldDevice-ospf-100] area 1
[FieldDevice-ospf-100-area-0.0.0.1] stub no-summary # 配置末节区域
[FieldDevice-ospf-100-area-0.0.0.1] network 192.168.1.0 0.0.0.255

工业实时性优化

[FieldDevice-GigabitEthernet0/0/1] ospf timer hello 1 # 缩短Hello间隔至1秒
[FieldDevice-GigabitEthernet0/0/1] ospf dead-interval 3 # 死亡间隔3秒
[FieldDevice] ospf spf-schedule-interval 50 # SPF计算间隔50ms

关键优化技术

1.BFD联动检测
[FieldDevice] bfd
[FieldDevice-bfd] quit
[FieldDevice] ospf bfd enable
实现毫秒级故障检测，将链路中断感知时间从秒级降至100ms以内。

2.工业协议优先级映射
[FieldDevice] qos queue-profile INDUSTRIAL_QOS
[FieldDevice-qos-queue-profile] queue 0 expedite # 加速队列用于Profinet
[FieldDevice] interface GigabitEthernet 0/0/2
[FieldDevice-GigabitEthernet0/0/2] qos queue-profile INDUSTRIAL_QOS

3.安全加固实践
[CoreSwitch] ospf 100
[CoreSwitch-ospf-100] filter-policy 2000 export # 过滤敏感路由
[CoreSwitch] acl 2000
[CoreSwitch-acl-basic-2000] rule deny source 192.168.100.0 0.0.0.255
工业互联网中OSPF的部署需结合TSN（时间敏感网络）技术，通过IEEE 802.1Qbv调度保障控制指令的确定时延传输。
