实验任务与要求：

图像01~05.jpg中是几个螺母的照片，请设计并实现一个方法，正确地检测出其中的螺母，注意：有一个是圆形的不要检测，只检测六边形螺母。可以从其中一幅图像中截取模板。

问题分析

本实验采用计算机视觉中模板匹配的相关技术，通过分析本实验中需要检测的场景与螺母的分布与位置，可以发现图片中螺母的形状是平躺，但存在不同大小和颜色的螺母，而且螺母之间间距也有稀疏不同，而且存在与螺母相似度较高的圆形物体，对多目标检测带来较大的影响。最后一张检测图像的检测场景更为复杂，由于存在许多干扰的元素。给螺母的检测带来较大的困难。为此考虑到一些解决方法，其中通过建立螺母的模板进行检测，分别利用到了彩色模板和边缘模板，以及轮廓模板。对于采用的方法有图像金字塔和距离变换。同时由于需要检测的螺母是多个，因此采用进行多目标匹配的方法。

方法流程的设计

通过分析检测螺母的场景，首先尝试采用最直接的截图获取螺母模板的方式，来进行模板的匹配，因此采用opencv中的模板匹配函数，函数返回模板与图片的响应图，根据响应图中的最大值来设置响应的阈值，进而通过调节阈值达到多目标检测的结果。通过实验结果分析，发现采用截取多个螺母模板取平均，所得到的模板的检测结果较好，因此需要加入求模板平均的步骤。其次，考虑到检测场景中存在大小不同的螺母，因此考虑到构建螺母模板的金字塔，通过与不同大小的模板的匹配，来检测出不同大小的螺母。另外考虑到螺母为正六边形，为此构造不同旋转角度的螺母，由于螺母的对称性，其中旋转角度为[0,60]。

实验配置与结果

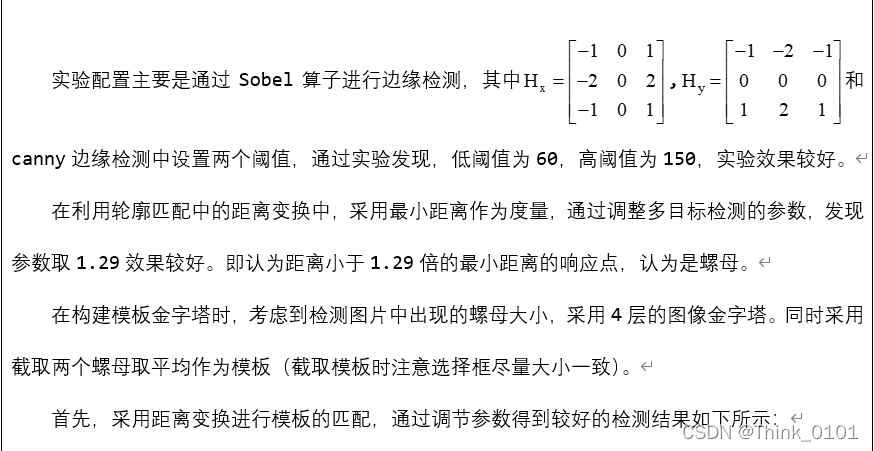

实验配置主要是通过Sobel算子进行边缘检测，其中 , 和canny边缘检测中设置两个阈值，通过实验发现，低阈值为60，高阈值为150，实验效果较好。在利用轮廓匹配中的距离变换中，采用最小距离作为度量，通过调整多目标检测的参数，发现参数取1.29效果较好。即认为距离小于1.29倍的最小距离的响应点，认为是螺母。在构建模板金字塔时，考虑到检测图片中出现的螺母大小，采用4层的图像金字塔。同时采用截取两个螺母取平均作为模板（截取模板时注意选择框尽量大小一致）。首先，采用距离变换进行模板的匹配，通过调节参数得到较好的检测结果如下所示

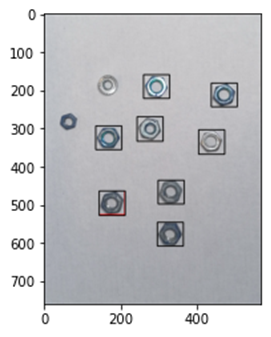

图片一的检测结果：
在这里插入图片描述

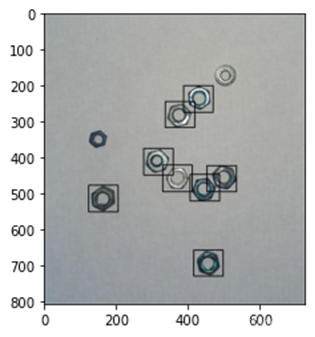

图片二的检测结果：
在这里插入图片描述

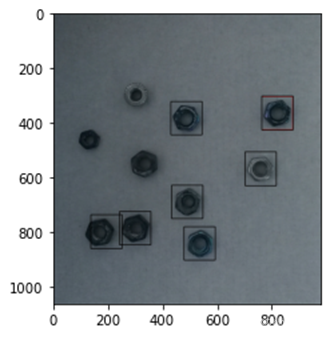

图片三的检测结果：
在这里插入图片描述

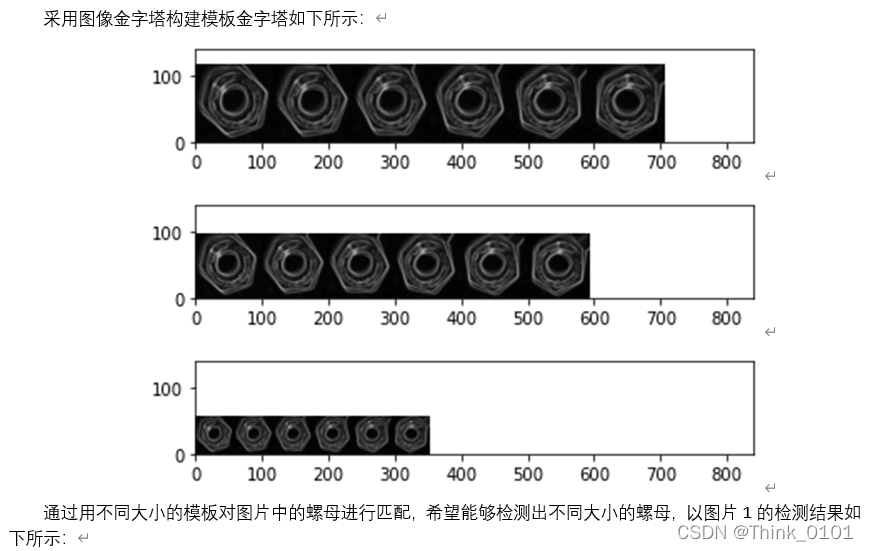

采用图像金字塔构建模板金字塔如下所示：

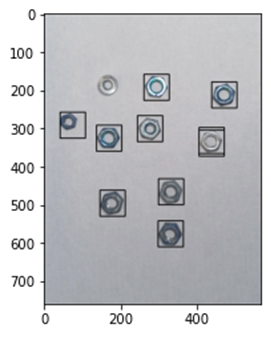

通过用不同大小的模板对图片中的螺母进行匹配，希望能够检测出不同大小的螺母，以图片1的检测结果如下所示：
在这里插入图片描述

实验结果分析

通过上述实验结果，可以看出采用距离变换选取合适的参数，可以得到较好的检测结果，由于检测场景中存在干扰元素，即存在与螺母相似的物体，因此在进行多目标检测时存在一个困境，就是如果为了检测更多的螺母，进行降低阈值的操作，会导致检测出圆形的非螺母物体，因此就给检测带来较大的困难，而且图片4中的螺母分布较密集，导致检测结果不理想，图片5中将检测场景变得更加复杂，由于图片中存在蝴蝶，而且蝴蝶的翅膀上的斑点与螺母相似，造成很大的检测困难。
实验通过建立模板金字塔，通过不同的模板分别进行检测，可以缓解多目标检测与检测准确度之间的矛盾。通过调节阈值参数，获得一个还可以接受的检测结果。

源代码

#截取螺母模板
Template = cv.imread(filename='01.jpg',flags=cv.IMREAD_UNCHANGED)
Template = cv.resize(Template,(int(Template.shape[1]/2),int(Template.shape[0]/2)))
if Template is None:
    print('opening image failed.')
x,y,w,h = cv.selectROI(Template)
T1 = cv.cvtColor(Template[y:y+h,x:x+w,:],cv.COLOR_BGR2GRAY).astype(np.float32)/255

Sobelx = np.array([[-1,0,
