Spring Cloud入门-Gateway服务网关(Hoxton版本)

项目使用的Spring Cloud为Hoxton版本，Spring Boot为2.2.2.RELEASE版本

Spring Cloud入门系列汇总

序号	内容	链接地址
1	Spring Cloud入门-十分钟了解Spring Cloud	https://blog.youkuaiyun.com/ThinkWon/article/details/103715146
2	Spring Cloud入门-Eureka服务注册与发现(Hoxton版本)	https://blog.youkuaiyun.com/ThinkWon/article/details/103726655
3	Spring Cloud入门-Ribbon服务消费者(Hoxton版本)	https://blog.youkuaiyun.com/ThinkWon/article/details/103729080
4	Spring Cloud入门-Hystrix断路器(Hoxton版本)	https://blog.youkuaiyun.com/ThinkWon/article/details/103732497
5	Spring Cloud入门-Hystrix Dashboard与Turbine断路器监控(Hoxton版本)	https://blog.youkuaiyun.com/ThinkWon/article/details/103734664
6	Spring Cloud入门-OpenFeign服务消费者(Hoxton版本)	https://blog.youkuaiyun.com/ThinkWon/article/details/103735751
7	Spring Cloud入门-Zuul服务网关(Hoxton版本)	https://blog.youkuaiyun.com/ThinkWon/article/details/103738851
8	Spring Cloud入门-Config分布式配置中心(Hoxton版本)	https://blog.youkuaiyun.com/ThinkWon/article/details/103739628
9	Spring Cloud入门-Bus消息总线(Hoxton版本)	https://blog.youkuaiyun.com/ThinkWon/article/details/103753372
10	Spring Cloud入门-Sleuth服务链路跟踪(Hoxton版本)	https://blog.youkuaiyun.com/ThinkWon/article/details/103753896
11	Spring Cloud入门-Consul服务注册发现与配置中心(Hoxton版本)	https://blog.youkuaiyun.com/ThinkWon/article/details/103756139
12	Spring Cloud入门-Gateway服务网关(Hoxton版本)	https://blog.youkuaiyun.com/ThinkWon/article/details/103757927
13	Spring Cloud入门-Admin服务监控中心(Hoxton版本)	https://blog.youkuaiyun.com/ThinkWon/article/details/103758697
14	Spring Cloud入门-Oauth2授权的使用(Hoxton版本)	https://blog.youkuaiyun.com/ThinkWon/article/details/103761687
15	Spring Cloud入门-Oauth2授权之JWT集成(Hoxton版本)	https://blog.youkuaiyun.com/ThinkWon/article/details/103763364
16	Spring Cloud入门-Oauth2授权之基于JWT完成单点登录(Hoxton版本)	https://blog.youkuaiyun.com/ThinkWon/article/details/103766368
17	Spring Cloud入门-Nacos实现注册和配置中心(Hoxton版本)	https://blog.youkuaiyun.com/ThinkWon/article/details/103769680
18	Spring Cloud入门-Sentinel实现服务限流、熔断与降级(Hoxton版本)	https://blog.youkuaiyun.com/ThinkWon/article/details/103770879
19	Spring Cloud入门-Seata处理分布式事务问题(Hoxton版本)	https://blog.youkuaiyun.com/ThinkWon/article/details/103786102
20	Spring Cloud入门-汇总篇(Hoxton版本)	https://blog.youkuaiyun.com/ThinkWon/article/details/103786588

摘要

Spring Cloud Gateway 为 SpringBoot 应用提供了API网关支持，具有强大的智能路由与过滤器功能，本文将对其用法进行详细介绍。

Gateway 简介

Gateway是在Spring生态系统之上构建的API网关服务，基于Spring 5，Spring Boot 2和 Project Reactor等技术。Gateway旨在提供一种简单而有效的方式来对API进行路由，以及提供一些强大的过滤器功能， 例如：熔断、限流、重试等。

Spring Cloud Gateway 具有如下特性：

• 基于Spring Framework 5, Project Reactor 和 Spring Boot 2.0 进行构建；
• 动态路由：能够匹配任何请求属性；
• 可以对路由指定 Predicate（断言）和 Filter（过滤器）；
• 集成Hystrix的断路器功能；
• 集成 Spring Cloud 服务发现功能；
• 易于编写的 Predicate（断言）和 Filter（过滤器）；
• 请求限流功能；
• 支持路径重写。

相关概念

• Route（路由）：路由是构建网关的基本模块，它由ID，目标URI，一系列的断言和过滤器组成，如果断言为true则匹配该路由；
• Predicate（断言）：指的是Java 8 的 Function Predicate。 输入类型是Spring框架中的ServerWebExchange。 这使开发人员可以匹配HTTP请求中的所有内容，例如请求头或请求参数。如果请求与断言相匹配，则进行路由；
• Filter（过滤器）：指的是Spring框架中GatewayFilter的实例，使用过滤器，可以在请求被路由前后对请求进行修改。

创建 api-gateway模块

这里我们创建一个api-gateway模块来演示Gateway的常用功能。

在pom.xml中添加相关依赖

<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-gateway</artifactId>
</dependency>

两种不同的配置路由方式

Gateway 提供了两种不同的方式用于配置路由，一种是通过yml文件来配置，另一种是通过Java Bean来配置，下面我们分别介绍下。

使用yml配置

在application.yml中进行配置：

server:
  port: 9201

service-url:
  user-service: http://localhost:8201

spring:
  cloud:
    gateway:
      routes:
          # 路由的ID
        - id: path_route
          # 匹配后路由地址
          uri: ${service-url.user-service}/user/{id}
          predicates:
              # 断言，路径相匹配的进行路由
            - Path=/user/{id}

启动eureka-server、user-service和api-gateway服务，并调用该地址测试：http://localhost:9201/user/1

我们发现该请求被路由到了user-service的该路径上：http://localhost:8201/user/1

使用Java Bean配置

添加相关配置类，并配置一个RouteLocator对象：

@Configuration
public class GatewayConfig {

    @Bean
    public RouteLocator customerRouteLocator(RouteLocatorBuilder builder) {
        return builder.routes()
                .route("path_route2", r -> r.path("/user/getByUsername")
                        .uri("http://localhost:8201/user/getByUsername"))
                .build();
    }

}

重新启动api-gateway服务，并调用该地址测试：http://localhost:9201/user/getByUsername?username=jourwon

我们发现该请求被路由到了user-service的该路径上：http://localhost:8201/user/getByUsername?username=jourwon

Route Predicate 的使用

Spring Cloud Gateway将路由匹配作为Spring WebFlux HandlerMapping基础架构的一部分。 Spring Cloud Gateway包括许多内置的Route Predicate工厂。 所有这些Predicate都与HTTP请求的不同属性匹配。 多个Route Predicate工厂可以进行组合，下面我们来介绍下一些常用的Route Predicate。

注意：Predicate中提到的配置都在application-predicate.yml文件中进行修改，并用该配置启动api-gateway服务。

After Route Predicate

在指定时间之后的请求会匹配该路由。

spring:
  cloud:
    gateway:
      routes:
        - id: after_route
          uri: ${service-url.user-service}
          predicates:
            - After=2019-12-29T18:30:00+08:00[Asia/Shanghai]

Before Route Predicate

在指定时间之前的请求会匹配该路由。

spring:
  cloud:
    gateway:
      routes:
        - id: before_route
          uri: ${service-url.user-service}
          predicates:
            - Before=2019-12-29T18:30:00+08:00[Asia/Shanghai]

Between Route Predicate

在指定时间区间内的请求会匹配该路由。

spring:
  cloud:
    gateway:
      routes:
        - id: before_route
          uri: ${service-url.user-service}
          predicates:
            - Between=2019-12-29T18:30:00+08:00[Asia/Shanghai], 2019-12-30T18:30:00+08:00[Asia/Shanghai]

Cookie Route Predicate

带有指定Cookie的请求会匹配该路由。

spring:
  cloud:
    gateway:
      routes:
        - id: cookie_route
          uri: ${service-url.user-service}
          predicates:
            - Cookie=username,jourwon

使用curl工具发送带有cookie为username=jourwon的请求可以匹配该路由。

curl http://localhost:9201/user/1 --cookie "username=jourwon"

Header Route Predicate

带有指定请求头的请求会匹配该路由。

spring:
  cloud:
    gateway:
      routes:
      - id: header_route
        uri: ${service-url.user-service}
        predicates:
        - Header=X-Request-Id, \d+

使用curl工具发送带有请求头为X-Request-Id:123的请求可以匹配该路由。

curl http://localhost:9201/user/1 -H "X-Request-Id:123"

Host Route Predicate

带有指定Host的请求会匹配该路由。

spring:
  cloud:
    gateway:
      routes:
        - id: host_route
          uri: ${service-url.user-service}
          predicates:
            - Host=**.jourwon.com

使用curl工具发送带有请求头为Host:www.jourwon.com的请求可以匹配该路由。

curl http://localhost:9201/user/1 -H "Host:www.jourwon.com"

Method Route Predicate

发送指定方法的请求会匹配该路由。

spring:
  cloud:
    gateway:
      routes:
      - id: method_route
        uri: ${service-url.user-service}
        predicates:
        - Method=GET

使用curl工具发送GET请求可以匹配该路由。

curl http://localhost:9201/user/1

使用curl工具发送POST请求无法匹配该路由。

curl -X POST http://localhost:9201/user/1

Path Route Predicate

发送指定路径的请求会匹配该路由。

spring:
  cloud:
    gateway:
      routes:
        - id: path_route
          uri: ${service-url.user-service}/user/{id}
          predicates:
            - Path=/user/{id}

使用curl工具发送/user/1路径请求可以匹配该路由。

curl http://localhost:9201/user/1

使用curl工具发送/abc/1路径请求无法匹配该路由。

curl http://localhost:9201/abc/1

Query Route Predicate

带指定查询参数的请求可以匹配该路由。

spring:
  cloud:
    gateway:
      routes:
      - id: query_route
        uri: ${service-url.user-service}/user/getByUsername
        predicates:
        - Query=username

使用curl工具发送带username=jourwon查询参数的请求可以匹配该路由。

curl http://localhost:9201/user/getByUsername?username=jourwon

使用curl工具发送带不带查询参数的请求无法匹配该路由。

curl http://localhost:9201/user/getByUsername

RemoteAddr Route Predicate

从指定远程地址发起的请求可以匹配该路由。

spring:
  cloud:
    gateway:
      routes:
      - id: remoteaddr_route
        uri: ${service-url.user-service}
        predicates:
        - RemoteAddr=192.168.1.1/24

使用curl工具从192.168.1.1发起请求可以匹配该路由。

curl http://localhost:9201/user/1

Weight Route Predicate

使用权重来路由相应请求，以下表示有80%的请求会被路由到localhost:8201，20%会被路由到localhost:8202。

spring:
  cloud:
    gateway:
      routes:
      - id: weight_high
        uri: http://localhost:8201
        predicates:
        - Weight=group1, 8
      - id: weight_low
        uri: http://localhost:8202
        predicates:
        - Weight=group1, 2

Route Filter 的使用

路由过滤器可用于修改进入的HTTP请求和返回的HTTP响应，路由过滤器只能指定路由进行使用。Spring Cloud Gateway 内置了多种路由过滤器，他们都由GatewayFilter的工厂类来产生，下面我们介绍下常用路由过滤器的用法。

AddRequestParameter GatewayFilter

给请求添加参数的过滤器。

spring:
  cloud:
    gateway:
      routes:
        - id: add_request_parameter_route
          uri: http://localhost:8201
          filters:
            - AddRequestParameter=username, jourwon
          predicates:
            - Method=GET

以上配置会对GET请求添加username=jourwon的请求参数，通过curl工具使用以下命令进行测试。

curl http://localhost:9201/user/getByUsername

相当于发起该请求：

curl http://localhost:8201/user/getByUsername?username=jourwon

StripPrefix GatewayFilter

对指定数量的路径前缀进行去除的过滤器。

spring:
  cloud:
    gateway:
      routes:
      - id: strip_prefix_route
        uri: http://localhost:8201
        predicates:
        - Path=/user-service/**
        filters:
        - StripPrefix=2

以上配置会把以/user-service/开头的请求的路径去除两位，通过curl工具使用以下命令进行测试。

curl http://localhost:9201/user-service/a/user/1

相当于发起该请求：

curl http://localhost:8201/user/1

PrefixPath GatewayFilter

与StripPrefix过滤器恰好相反，会对原有路径进行增加操作的过滤器。

spring:
  cloud:
    gateway:
      routes:
      - id: prefix_path_route
        uri: http://localhost:8201
        predicates:
        - Method=GET
        filters:
        - PrefixPath=/user

以上配置会对所有GET请求添加/user路径前缀，通过curl工具使用以下命令进行测试。

curl http://localhost:9201/1

相当于发起该请求：

curl http://localhost:8201/user/1

Hystrix GatewayFilter

Hystrix 过滤器允许你将断路器功能添加到网关路由中，使你的服务免受级联故障的影响，并提供服务降级处理。

要开启断路器功能，我们需要在pom.xml中添加Hystrix的相关依赖：

<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-netflix-hystrix</artifactId>
</dependency>

然后添加相关服务降级的处理类：

@RestController
public class FallbackController {

    @GetMapping("/fallback")
    public Object fallback() {
        Map<String,Object> result = new HashMap<>();
        result.put("data",null);
        result.put("message","Get request fallback!");
        result.put("code",500);
        return result;
    }


}

在application-filter.yml中添加相关配置，当路由出错时会转发到服务降级处理的控制器上：

spring:
  cloud:
    gateway:
      routes:
        - id: hystrix_route
          uri: ${service-url.user-service}
          predicates:
            - Method=GET
          filters:
            - name: Hystrix
              args:
                name: fallbackcmd
                fallback-uri: forward:/fallback

关闭user-service，调用该地址进行测试：http://localhost:9201/user/1 ，发现已经返回了服务降级的处理信息。

RequestRateLimiter GatewayFilter

RequestRateLimiter 过滤器可以用于限流，使用RateLimiter实现来确定是否允许当前请求继续进行，如果请求太大默认会返回HTTP 429-太多请求状态。

在pom.xml中添加相关依赖：

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-data-redis-reactive</artifactId>
</dependency>

添加限流策略的配置类，这里有两种策略一种是根据请求参数中的username进行限流，另一种是根据访问IP进行限流；

@Configuration
public class RedisRateLimiterConfig {

    @Bean
    public KeyResolver userKeyResolver() {
        return exchange -> Mono.just(exchange.getRequest().getQueryParams().getFirst("username"));
    }


    @Bean
    public KeyResolver ipKeyResolver() {
        return exchange -> Mono.just(exchange.getRequest().getRemoteAddress().getHostName());
    }


}

我们使用Redis来进行限流，所以需要添加Redis和RequestRateLimiter的配置，这里对所有的GET请求都进行了按IP来限流的操作；

spring:
  redis:
    host: localhost
    password: 123456
    port: 6379
  cloud:
    gateway:
      routes:
        - id: requestratelimiter_route
          uri: http://localhost:8201
          filters:
            - name: RequestRateLimiter
              args:
                # 每秒允许处理的请求数量
                redis-rate-limiter.replenishRate: 1
                # 每秒最大处理的请求数量
                redis-rate-limiter.burstCapacity: 2
                # 限流策略，对应策略的Bean
                key-resolver: "#{@ipKeyResolver}"
          predicates:
            - Method=GET

logging:
  level:
    org.springframework.cloud.gateway: debug

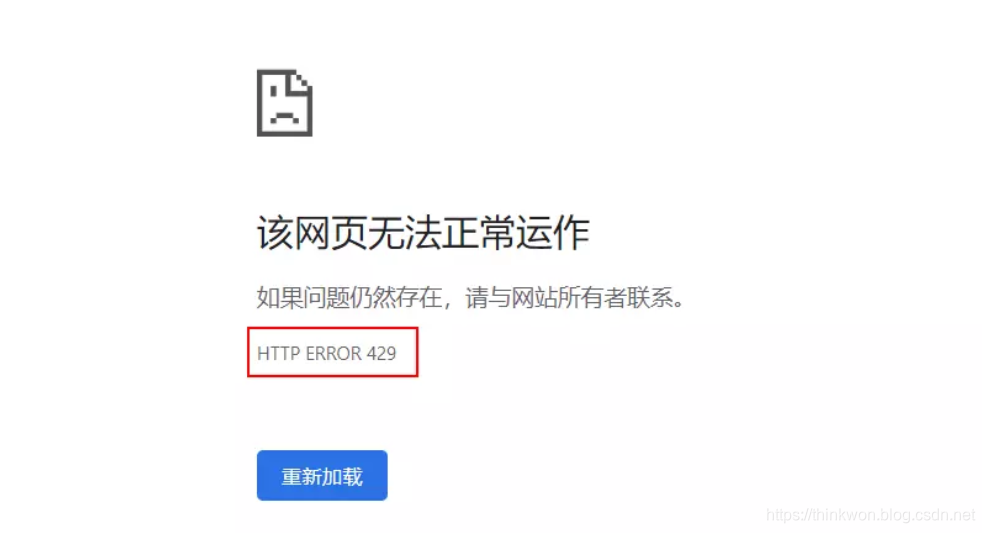

多次请求该地址：http://localhost:9201/user/1 ，会返回状态码为429的错误；

Retry GatewayFilter

对路由请求进行重试的过滤器，可以根据路由请求返回的HTTP状态码来确定是否进行重试。

修改配置文件：

spring:
  cloud:
    gateway:
      routes:
      - id: retry_route
        uri: http://localhost:8201
        predicates:
        - Method=GET
        filters:
        - name: Retry
          args:
            retries: 1 #需要进行重试的次数
            statuses: BAD_GATEWAY #返回哪个状态码需要进行重试，返回状态码为5XX进行重试
            backoff:
              firstBackoff: 10ms
              maxBackoff: 50ms
              factor: 2
              basedOnPreviousValue: false

当调用返回500时会进行重试，访问测试地址：http://localhost:9201/user/111

可以发现user-service控制台报错2次，说明进行了一次重试。

2019-12-29 19:09:30.003 ERROR [user-service,,,] 2316 --- [nio-8201-exec-1] o.a.c.c.C.[.[.[/].[dispatcherServlet]    : Servlet.service() for servlet [dispatcherServlet] in context with path [] threw exception [Request processing failed; nested exception is java.lang.NullPointerException] with root cause

java.lang.NullPointerException: null

结合注册中心使用

我们上次讲到Spring Cloud入门-Zuul服务网关(Hoxton版本)结合注册中心进行使用时，默认情况下Zuul会根据注册中心注册的服务列表，以服务名为路径创建动态路由，Gateway同样也实现了该功能。下面我们演示下Gateway结合注册中心如何使用默认的动态路由和过滤器。

使用动态路由

在pom.xml中添加相关依赖：

<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
</dependency>

添加application-eureka.yml配置文件：

server:
  port: 9201
spring:
  application:
    name: api-gateway
  cloud:
    gateway:
      discovery:
        locator:
          #开启从注册中心动态创建路由的功能
          enabled: true
          #使用小写服务名，默认是大写
          lower-case-service-id: true
eureka:
  client:
    service-url:
      defaultZone: http://localhost:8001/eureka/
logging:
  level:
    org.springframework.cloud.gateway: debug

使用application-eureka.yml配置文件启动api-gateway服务，访问http://localhost:9201/user-service/user/1，可以路由到user-service的http://localhost:8201/user/1处。

使用过滤器

在结合注册中心使用过滤器的时候，我们需要注意的是uri的协议为lb，这样才能启用Gateway的负载均衡功能。

修改application-eureka.yml文件，使用了PrefixPath过滤器，会为所有GET请求路径添加/user路径并路由；

server:
  port: 9201
spring:
  application:
    name: api-gateway
  cloud:
    gateway:
      routes:
        - id: prefixpath_route
          #此处需要使用lb协议
          uri: lb://user-service
          predicates:
            - Method=GET
          filters:
            - PrefixPath=/user
      discovery:
        locator:
          enabled: true
eureka:
  client:
    service-url:
      defaultZone: http://localhost:8001/eureka/
logging:
  level:
    org.springframework.cloud.gateway: debug

使用application-eureka.yml配置文件启动api-gateway服务，访问http://localhost:9201/1 ，可以路由到user-service的http://localhost:8201/user/1处。

使用到的模块

springcloud-learning
├── eureka-server -- eureka注册中心
├── user-service -- 提供User对象CRUD接口的服务
└── api-gateway -- gateway作为网关的测试服务

项目源码地址

GitHub项目源码地址
