OSI模型是一个开放式系统互联模型，分为物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。各层分别负责物理信号传输、介质访问、IP寻址、端到端传输、会话管理、数据格式转化和为应用程序提供服务等功能。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

更详细请看PDF,下载链接：
https://blforyour.lanzoue.com/b01qj93dc
密码:awsl

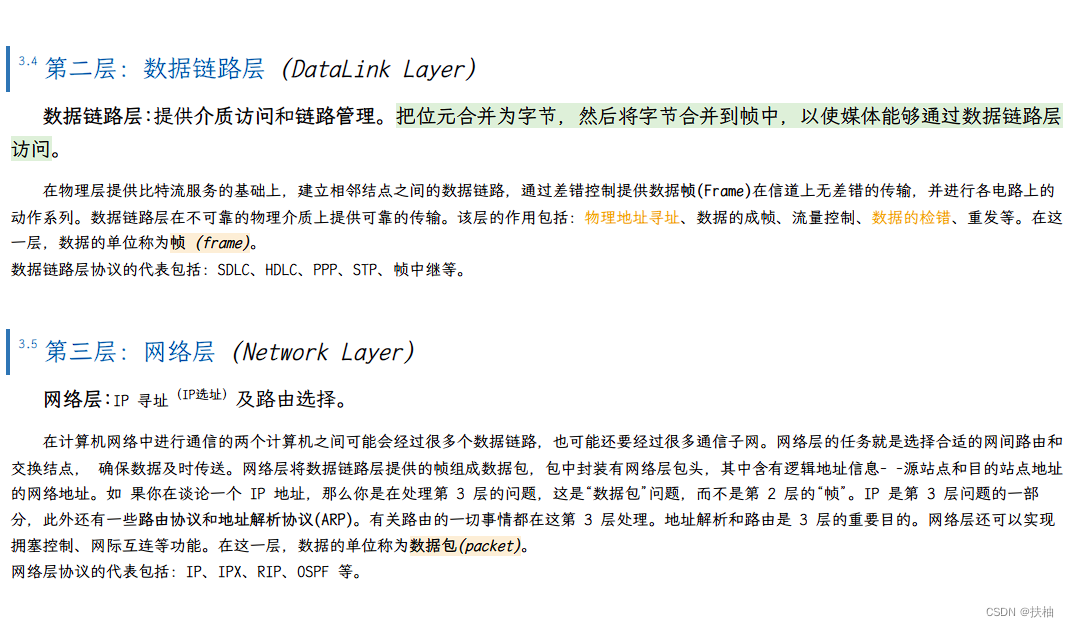

预览:

OSI

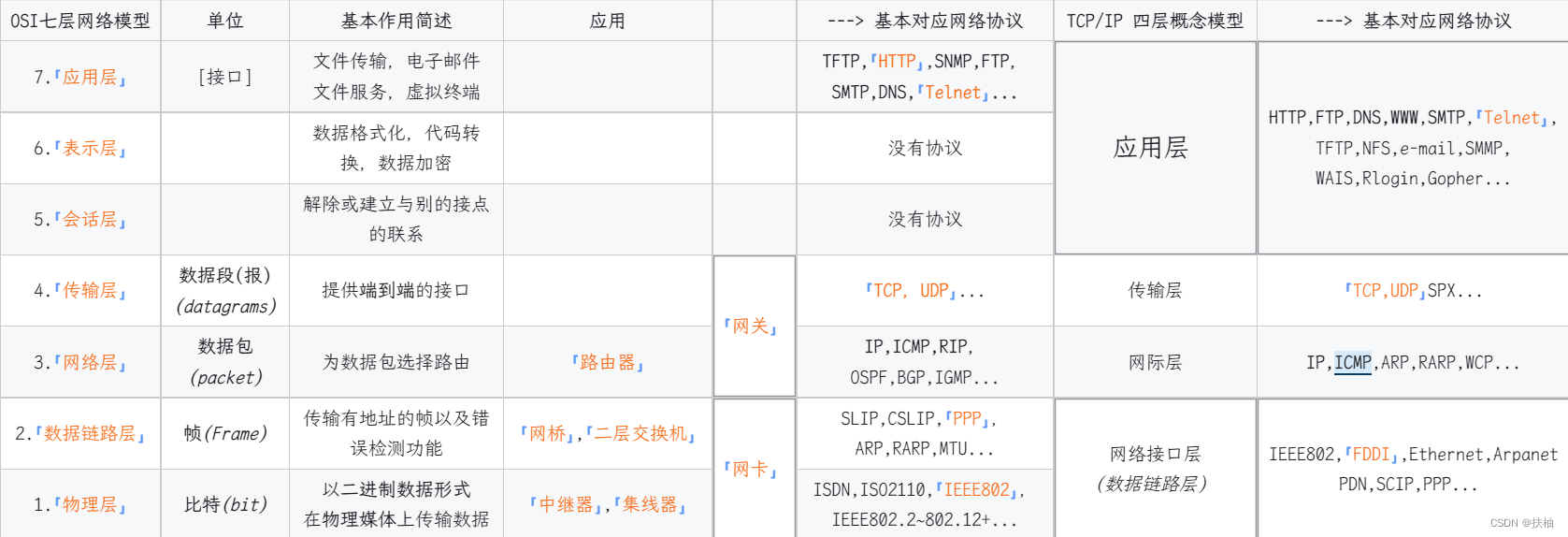

表格
在这里插入图片描述

OSI 的基本概念

OSI 是 Open System Interconnect 的缩写，意为开放式系统互联。

OSI 七层参考模型的各个层次的划分遵循下列 4 个原则：

同一层中的各网络节点都有相同的层次结构，具有同样的功能。
同一节点内相邻层之间通过接口*(可以是逻辑接口)*进行通信。
七层结构中的每一层使用下一层提供的服务，并且向其上层提供服务。
不同节点的同等层按照协议实现对等层之间的通信。

OSI 七层网络模型作用(自下而上)

7.应用层:为应用程序提供服务。

6.表示层:数据格式转化，对数据进行加密。

5.会话层:建立、管理和维护表示层实体的会话。

4.传输层:建立、维护、管理端到端的区别。

3.网络层:IP 寻址^{（IP选址）} 及路由选择。

2.数据链路层:提供介质访问和链路管理。把位元合并为字节，然后将字节合并到帧中，以使媒体能够通过数据链路层访问。

1.物理层:实现实际终端信号的传输，码流通过物理介质传输。常用设备有：集线器、中继器、网线、双绞线等。

第一层^（最底层基础层）^：物理层 (Physical Layer)

物理层:实现实际终端信号的传输，码流通过物理介质传输。常用设备有：集线器、中继器、网线、双绞线等。

规定通信设备的机械的、电气的、功能的和过程的特性，用以建立、维护和拆除物理链路连接。具体地讲，机械特性规定了网络连接时所需接插件的规格尺寸、引脚数量和排列情况等;电气特性规定了在物理连接上传输 bit 流时线路上信号电平的大小、阻抗匹配、传输速率距离限制等;功能特性是指对各个信号先分配确切的信号含义，即定义了 DTE 和 DCE 之间各个线路的功能;规程特性定义了利用信号线进行 bit 流传输的一组操作规程，是指在物理连接的建立、维护、交换信息是，DTE 和 DCE 双放在各电路上的动作系列。在这一层，数据的单位称为比特 (bit)。
属于物理层定义的典型规范代表包括：EIA/TIA RS-232、EIA/TIA RS-449、V.35、((20230203102223-xj4l2yo “RJ-45”)) 等。

第二层：数据链路层 (DataLink Layer)

数据链路层: 提供 介质访问 和 链路管理 。把位元合并为字节，然后将字节合并到帧中，以使媒体能够通过数据链路层访问。

在物理层提供比特流服务的基础上，建立相邻结点之间的数据链路，通过差错控制提供数据帧 (Frame) 在信道上无差错的传输，并进行各电路上的动作系列。数据链路层在不可靠的物理介质上提供可靠的传输。该层的作用包括：物理地址寻址、数据的成帧、流量控制、数据的检错、重发等。在这一层，数据的单位称为 帧  (frame)。
数据链路层协议的代表包括：SDLC、HDLC、PPP、STP、帧中继等。

第三层：网络层 (Network Layer)

网络层:IP 寻址^{（IP选址）}及路由选择。

在计算机网络中进行通信的两个计算机之间可能会经过很多个数据链路，也可能还要经过很多通信子网。网络层的任务就是选择合适的网间路由和交换结点，确保数据及时传送。网络层将数据链路层提供的帧组成数据包，包中封装有网络层包头，其中含有逻辑地址信息- -源站点和目的站点地址的网络地址。如果你在谈论一个 IP 地址，那么你是在处理第 3 层的问题，这是“数据包”问题，而不是第 2 层的“帧”。IP 是第 3 层问题的一部分，此外还有一些路由协议和地址解析协议(ARP)。有关路由的一切事情都在这第 3 层处理。地址解析和路由是 3 层的重要目的。网络层还可以实现拥塞控制、网际互连等功能。在这一层，数据的单位称为 数据包 (packet)。
网络层协议的代表包括：IP、IPX、RIP、OSPF 等。

第四层^{（中间层）}：传输层 (Transport Layer)

传输层:建立、维护、管理端到端的区别。

第 4 层的数据单元也称作数据包*(packets)。但是，当你谈论 TCP 等具体的协议时又有特殊的叫法，TCP 的数据单元称为段 **(segments)而 UDP 协议的数据单元称为“数据报(datagrams)***”。这个层负责获取全部信息，因此，它必须跟踪数据单元碎片、乱序到达的数据包和其它在传输过程中可能发生的危险。第 4 层为上层提供端到端(最终用户到最终用户)的透明的、可靠的数据传输服务。所为透明的传输是指在通信过程中传输层对上层屏蔽了通信传输系统的具体细节。
传输层协议的代表包括：TCP、UDP、SPX 等。
