PyUSB的初识

PyUSB modules

内容	描述
core	USB主要模块
util	实用功能模块
control	标准控制请求模块
legacy	0.x兼容性层
backend	包含内置后端的子包

开始

pip install pyusb

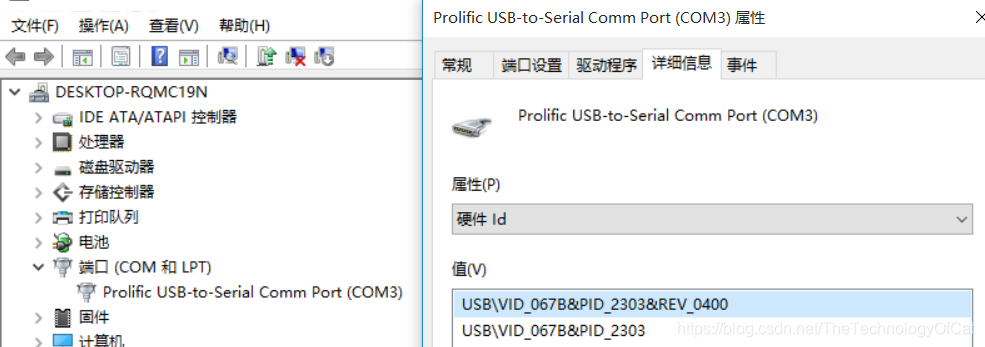

查看USB的VID和PID

设备管理器->找到USB设备右键->属性->详细信息->硬件id

到目前为止设备的硬件id没有变动过。

测试程序：

import usb.core
import usb.util

dev = usb.core.find(idVendor=0x067B, idProduct=0x2303)
if dev is None:
    raise ValueError('Device not found')

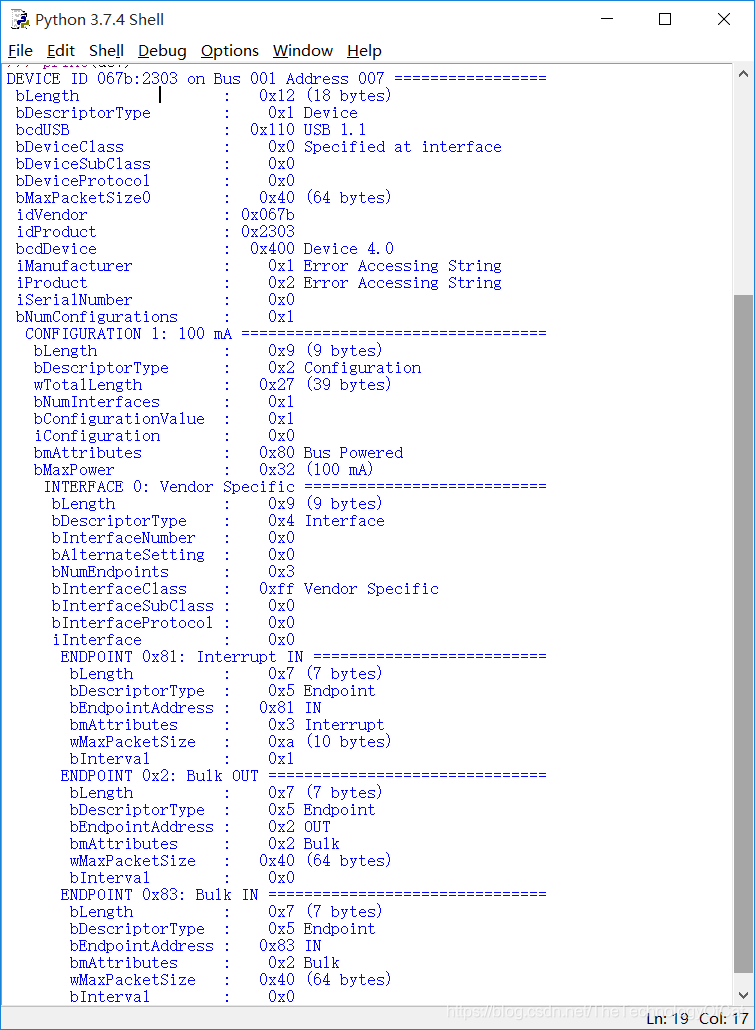

print(dev)

可以查看USB信息的字段和对应的值。

官方测试代码

需要用zadig安装libusb-win32驱动

import usb.core
import usb.util

# find our device
dev = usb.core.find(idVendor=0x067B, idProduct=0x2303)

# was it found?
if dev is None:
    raise ValueError('Device not found')

# set the active configuration. With no arguments, the first
# configuration will be the active one
dev.set_configuration()

# get an endpoint instance
cfg = dev.get_active_configuration()
intf = cfg[(0,0)]

ep = usb.util.find_descriptor(
    intf,
    # match the first OUT endpoint
    custom_match = \
    lambda e: \
        usb.util.endpoint_direction(e.bEndpointAddress) == \
        usb.util.ENDPOINT_OUT)

assert ep is not None

# write the data
ep.write('test')

cfg是dev的设备信息。
intf是cfg中的子信息，包含接口和端点信息。
ep是ENDPOINT_OUT的端点信息。
assert判断为true正常执行，false抛出异常。
ep.write('test')还可以用python dev.write(0x2,'text')代替,0x2是out的bEndpointAddress的值，返回的是字符的个数

遍历所有设备
代码后面加上

import sys

for cfg in dev:
    sys.stdout.write(str(cfg.bConfigurationValue) + '\n')

查询接口和端点信息

import usb.core
import usb.util
import sys
dev = usb.core.find(idVendor=0x067B, idProduct=0x2303)
for cfg in dev:
	sys.stdout.write(str(cfg.bConfigurationValue) + '\n')
	for intf in cfg:
		sys.stdout.write('\t' + str(intf.bInterfaceNumber) + \
				 ',' + str(intf.bAlternateSetting) + '\n')
		for ep in intf:
			sys.stdout.write('\t\t' + str(ep.bEndpointAddress) + \
					 '\n')

从运行结果可以看出遍历设备可以访问接口，遍历接口可以访问端点，有三个端点对应的ENDPOINT分别为129，2，131
也可以用下面的代码获得对应的描述符

# access the first configuration
cfg = dev[0]
# access the first interface
intf = cfg[(0,0)]
# third endpoint
ep = intf[2]

获得设备后的第一件事情是set_configuration(bConfigurationValue)设置bConfigurationValue，bConfigurationValue为空时表示默认设置。

四种传输方式

（1）同步传输方式（synchronous）
该方式占用预先制定好的带宽，并且有预定发送延时，用来连接需要连续传输数据，且对数据的正确性要求不高而对时间极为敏感的外部设备。在传送数据发生错误时，usb并不处理这些错误，而是续传新的数据。同步传输每次传输的最大有效负荷可为1024字节。
（2）中断传输方式（interrupt）
该方式用来传输由设备自发产生的数据，传输数据量很小，但这些数据需要及时处理，以达到实时效果。此方式主要用在键盘、鼠标及操纵杆等设备上。全速设备每次中断传输的最大有效负荷可为64个字节，而低速设备每次中断传输的最大有效负荷仅为8个字节。
（3）控制传输方式（control）
该方式用来处理主端口到usb从端口的数据传输，包括设备控制指令、设备各状态查询及确认命令。当usb设备收到这些数据和命令后，将依据先进先出的原则（队列）处理到达的数据。其传输的最大负荷与中断传输方式相同。是唯一一个结构化数据的传输
（4）批量传输方式（bulk）
该方式用来传输要求正确无误的数据。通常打印机、扫描仪和数字相机以这种方式与主机连接。在数据相对比较多和突发数据量较大时使用，在传输限制方面具有很宽的动态自由度。批量传输每次数据传输的最大有效负荷可为64个字节。

非控制传输方式

msg = 'test'
assert dev.write(0x2, msg, 100) == len(msg)

第一个参数是OUT的端点,第二个参数是发送的字节数，第三个参数是超时（可选项）。

ret = dev.read(0x81, len(msg), 100)
sret = ''.join([chr(x) for x in ret])

第一个参数是IN的端点，第二个参数是接收的字节数，chr() 用一个范围在 range（256）内的（就是0～255）整数作参数，返回一个对应的字符。

控制传输方式

msg = 'test'
assert dev.ctrl_transfer(0x40, CTRL_LOOPBACK_WRITE, 0, 0, msg) == len(msg)
ret = dev.ctrl_transfer(0xC0, CTRL_LOOPBACK_READ, 0, 0, len(msg))
sret = ''.join([chr(x) for x in ret])

第一个参数bmRequestType，第二个参数bmRequest可以是CTRL_LOOPBACK_WRITE写消息或者CTRL_LOOPBACK_READ读消息，第三个参数wValue，第四个参数wIndex，第五个参数可以是OUT输出的数据字节数，或者IN输入的数据字节数。

测试代码

import sys
import usb.core
import usb.util

dev = usb.core.find(idVendor=0x1C4F, idProduct=0x0034)
dev.set_configuration()
ret = dev.read(0x81, 0x7, 10000)
print(ret)
