[个人笔记]matlab深度学习入门之旅

第一章 简介

基于MATLAB官方提供的免费入门学习教程所制作的学习笔记（教程已经很精简了，实际上这相当于抄老师的PPT一样），同时也会记录教程中的案例。避免自己学完后就饭吃掉。同时也提供给各位作为参考。官网教程时长不长，只有三个小时，有能力的同学建议跟着官网教程学习，官方提供的练习方式个人觉得很不错。
此外，使用的函数不会做过多的解释，具体的使用格式可以在matlab的帮助选项中查询，也可以在指令栏中输入 doc 函数名 来查询函数的信息。
看了一下搜索文章的人问入门之旅进不去。至少在我这里我需要使用打开异世界的大门的钥匙才能看。所以，骚年，不行就配把钥匙吧。

第二章 使用预训练网络

识别图像中的对象

概述：本节学习如何导入、呈现图像。
第一步：导入图片，使用 imread 函数即可导入大多是格式的图片。
任务一：将文件 file01.jpg 中的图像导入 MATLAB 工作区中。将其存储在名为 img1 的变量中
第二步：将上一步导入的图片显示出来（上一步导入图片的编码形式仍未二进制形式），使用 imshow 函数。
任务二：显示变量 img1 中的导入图像。
第三步:重复前两步操作，导入其他图片。
任务三：前两项任务将导入并显示 file01.jpg 中的图像。在脚本中添加命令，以导入并显示 file02.jpg 和 file03.jpg 文件中的图像。将图像分别存储在名为 img2 和 img3 的变量中。

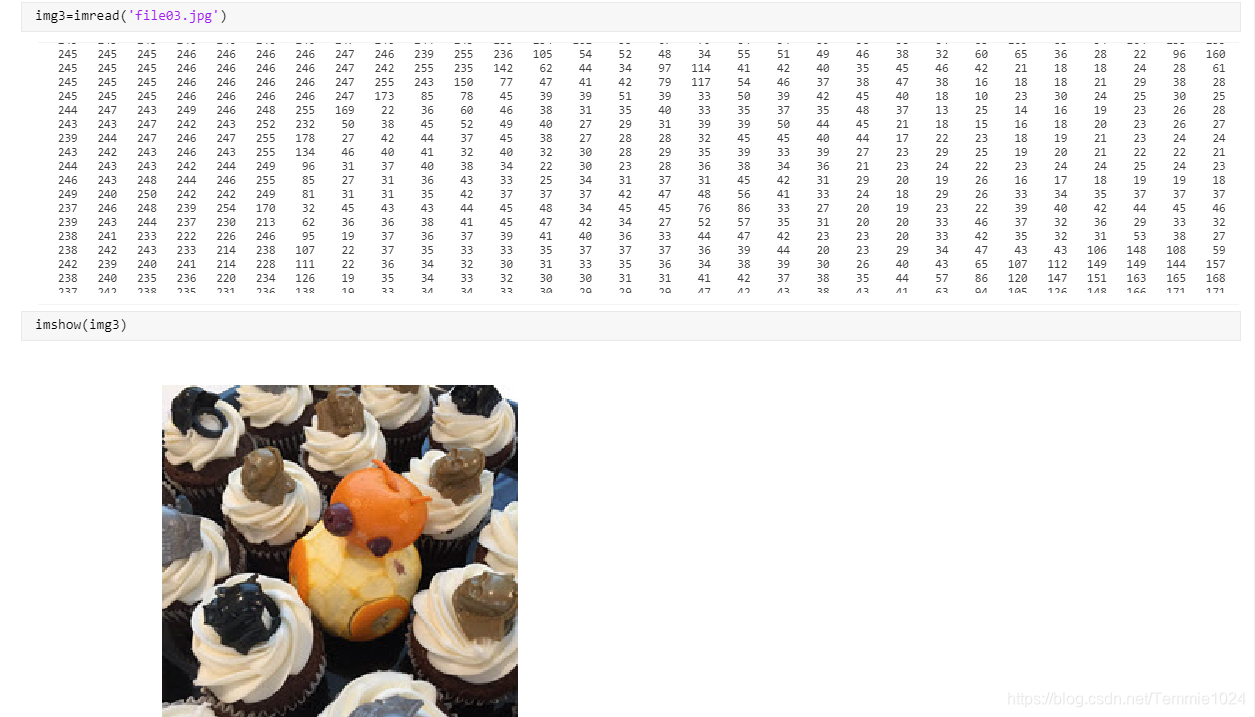

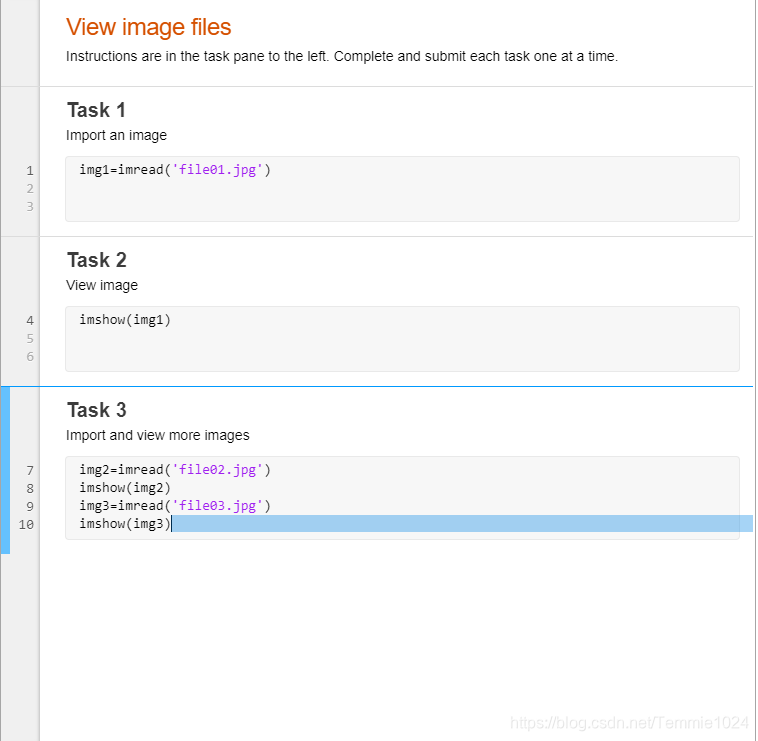

以下为该小节程序编写（自己编写的，可能与参考答案有所差异）

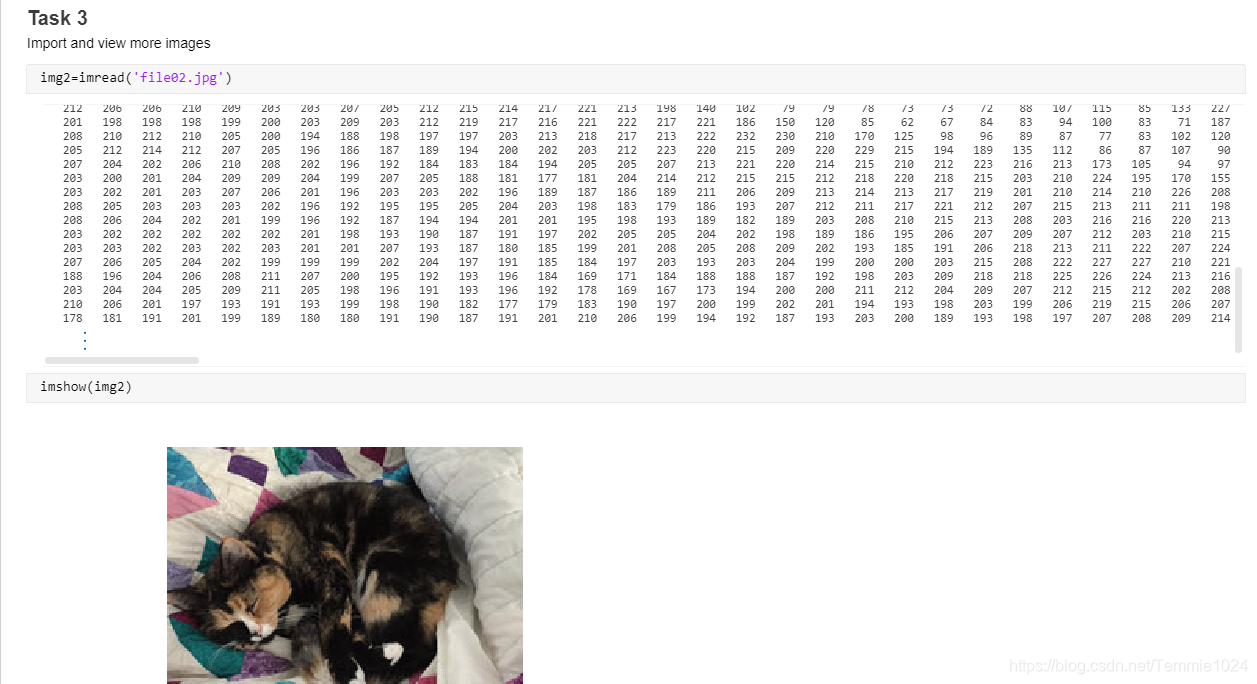

运行结果：

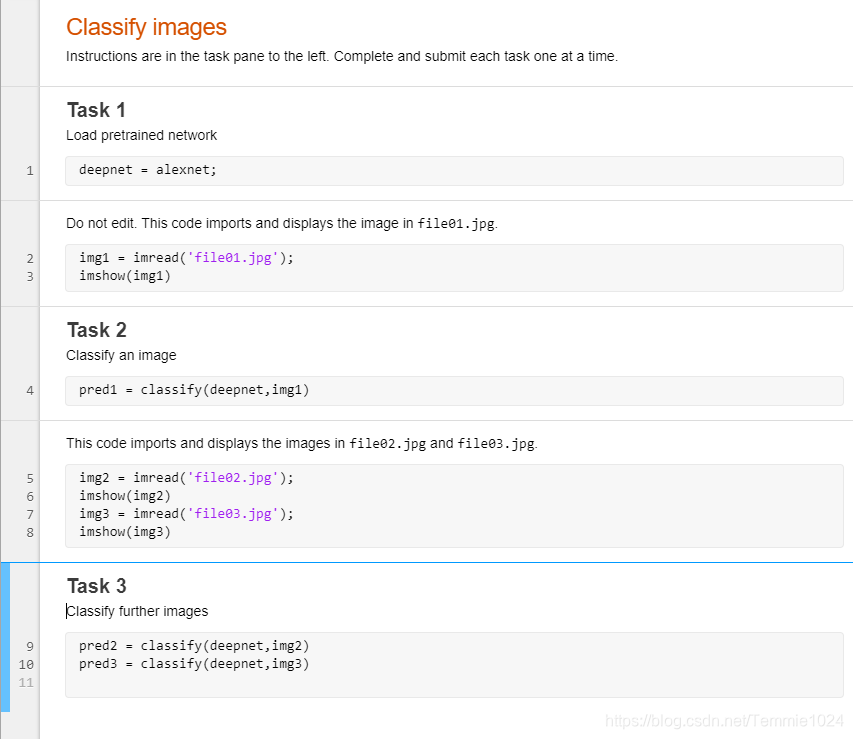

执行预测

概述：
第一步：加载预训练网络，使用 alexnet 函数。
任务一：使用 alexnet 函数加载一个预训练网络。将结果保存为一个名为 deepnet 的变量。
第二步：您可以使用 classify 函数对图像进行预测。
任务二：使用 classify 函数和预训练的 AlexNet 网络来预测变量 img1 中存储的图像的主题类别。将网络的预测存储在名为 pred1 的变量中。
第三步：重复之前的操作，对img2、img3进行处理。
任务三：在脚本中添加命令，对变量 img2 和 img3 中存储的图像的内容进行预测。将预测的类分别存储在名为 pred2 和 pred3 的变量中。
注：alexnet等功能需要在软件的附加功能中下载添加。我的好像默认添加了。
以下为该小节程序编写（自己编写的，可能与参考答案有所差异）

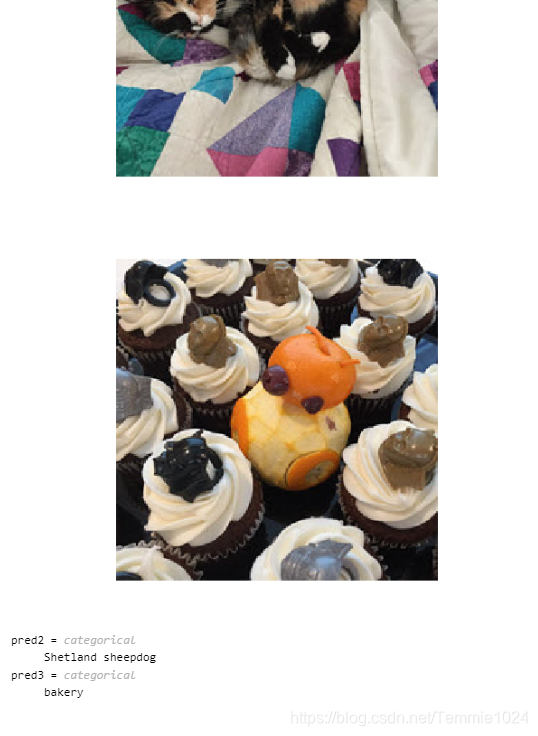

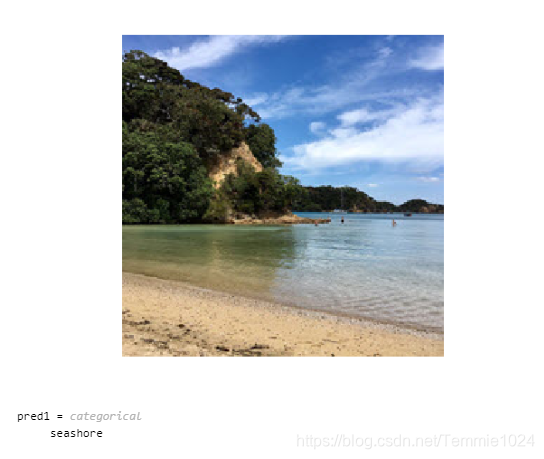

运行结果(指猫为狗)：

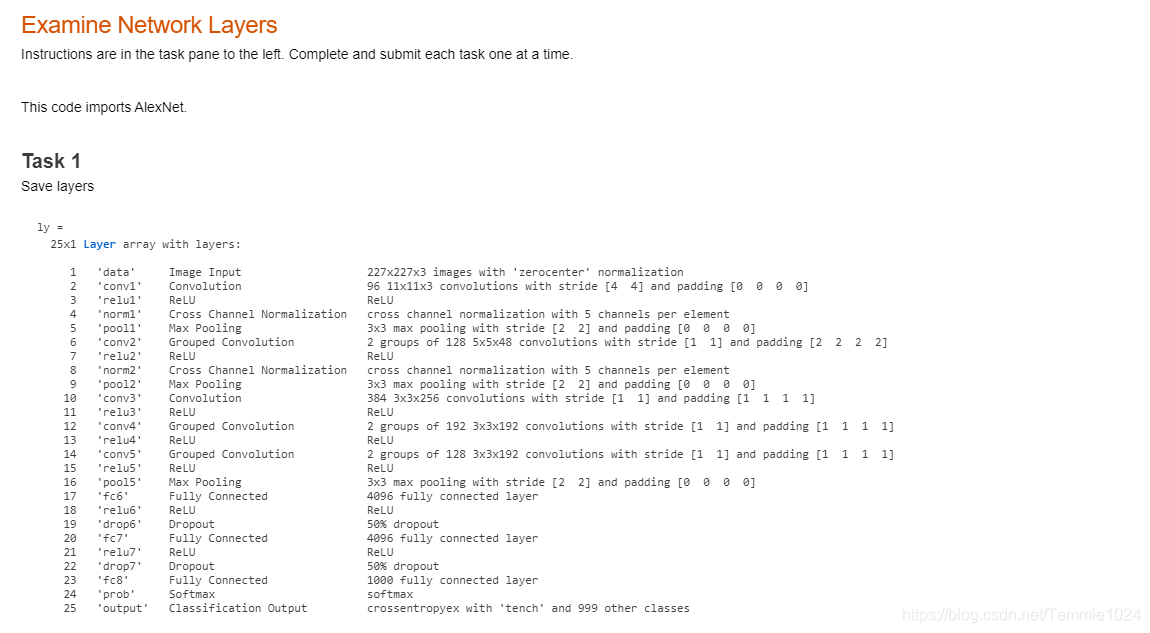

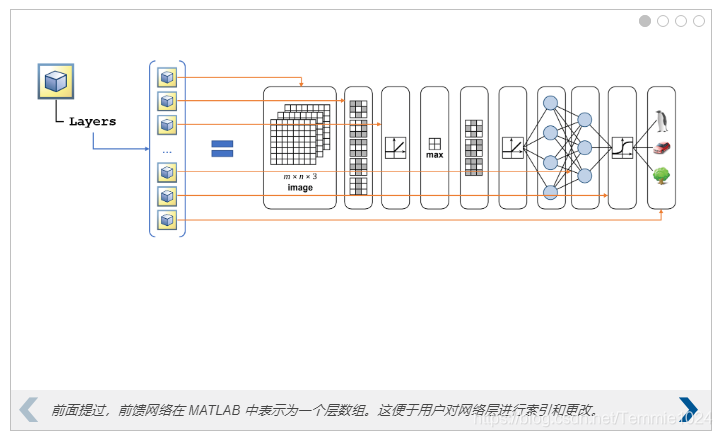

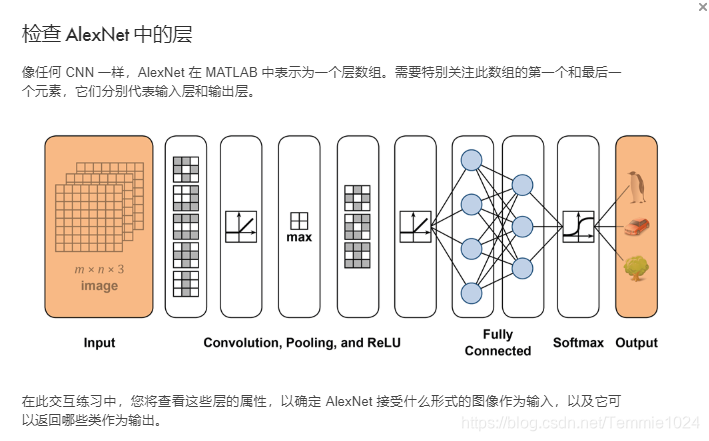

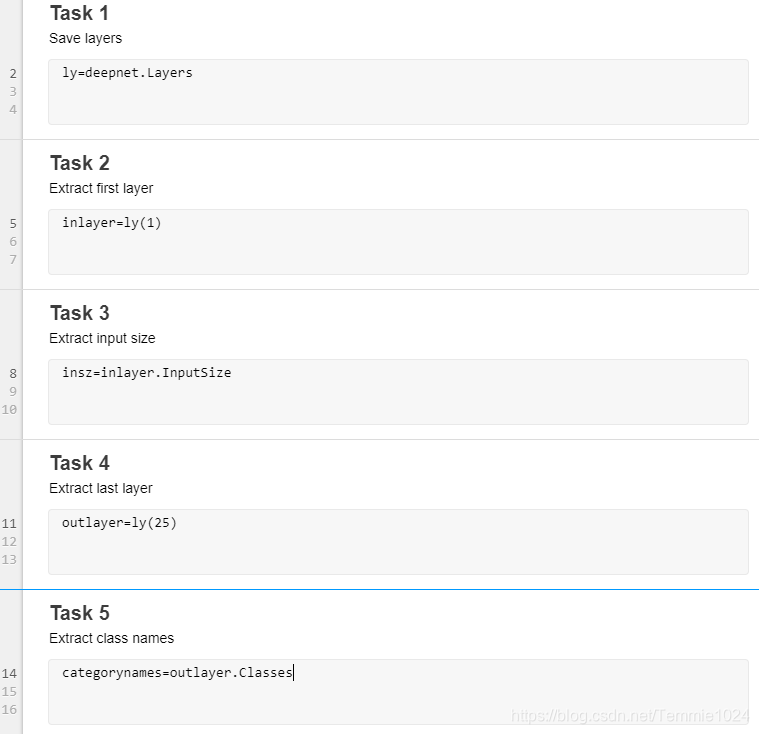

CNN构架

alxnet是一种卷积神经网络（CNN）

第一步：使用 layers 对alexnet进行属性提取
任务一：将 deepnet 的 Layers 属性提取到名为 ly 的变量中。
第二步：提取的属性被保存为数组形式，可以进行查询
任务二：将网络的第一层（输入层）提取到名为 inlayer 的变量中。
第三步：使用圆点表示法访问指定层的某一参数
任务三：提取网络第一层的 InputSize 属性（存储在变量 inlayer 中）。将结果存储在名为 insz 的变量中。
第四步：提取输出层
任务四：将网络的最后一层（输出层）提取到名为 outlayer 的变量中。

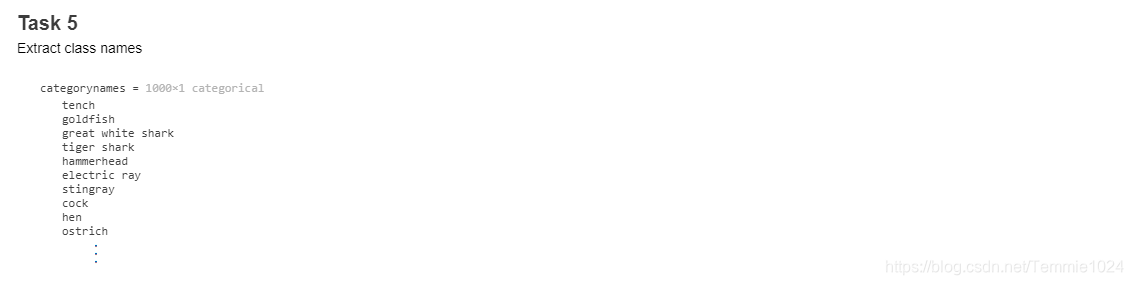

第五步：提取输出层classes属性
任务五：提取网络最后一层的 Classes 属性（存储在变量 outlayer 中）。将结果存储在名为 categorynames 的变量中。

以下为该小节程序编写（自己编写的，可能与参考答案有所差异）

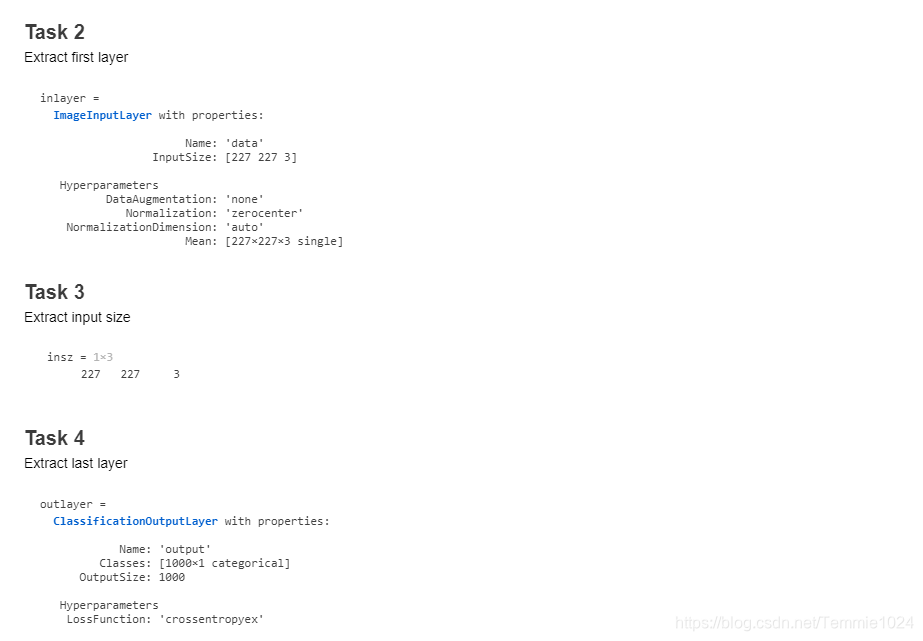

运行结果：

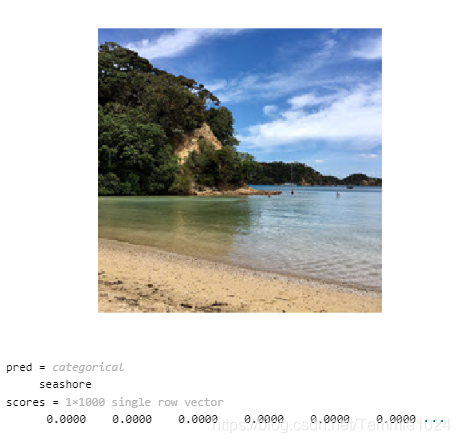

研究预测

第一步：改变classify输出方式，输出各结果预测分数
任务一：使用 classify 函数和预训练的 AlexNet 网络 net 来预测变量 img 中存储的图像的主题类别。将网络的预测存储在名为 pred 的变量中，并将所有预测分数存储在名为 scores 的变量中。
第二步：使用预测分数向量来研究网络的分类。
任务二：创建预测分数的条形图。请注意，因为有 1000 个预测分数，所创建的条形图会难以阅读。在完成此任务后，您将创建一个只呈现关注数据的条形图。（注意：此步不要求显示部分图，是画出0-1000所有，特意用帮助查了以下bar函数用法，没有部分显示的功能）

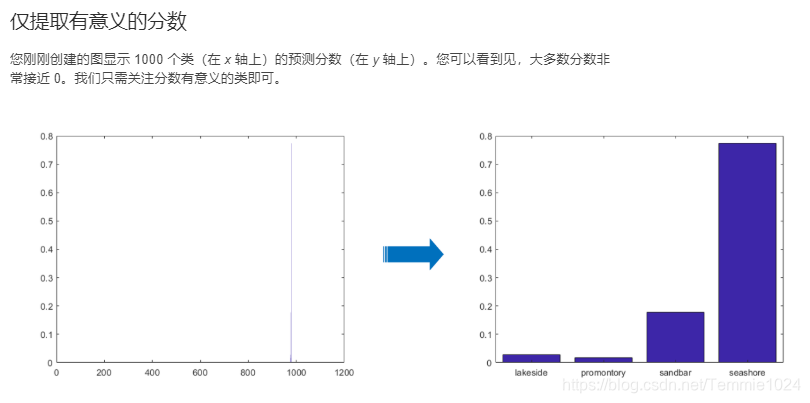

第三步：提取有意义的值（才到）,直接比较即可
任务三：创建一个逻辑数组 highscores，其中的值 1 (true) 对应于 scores 大于 0.01 的情况。

第四步：逻辑索引（不懂得可以把帮助调成中文搜索逻辑索引，matlab入门之旅也有讲解）

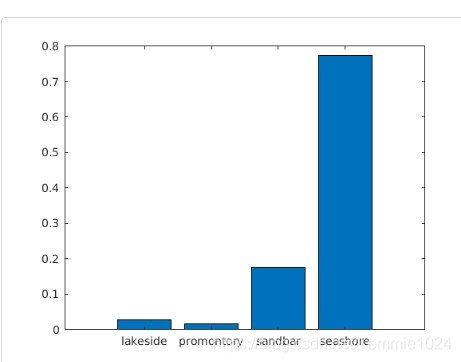

任务四：使用逻辑索引创建高于阈值 0.01 的预测值的条形图。
第五步：添加对应的标签（依旧用逻辑索引）
任务五：使用逻辑索引和 xticklabels 函数为条形图添加对应的预测类名标签。类名的完整列表存储在变量 categorynames 中。
以下为该小节程序编写（自己编写的，可能与参考答案有所差异）

运行结果：

第三章 管理图像数据集合

对于实际处理，数据量十分巨大，对于大量的数据，统一放置管理，需要时取出指定文件即可，减少了内存占用、提高效率。

图像数据存储

第一步：使用 imageDatastore 函数在metlab中创建一个数据存储。
任务一：创建一个名为 imds 的数据存储，该数据存储引用当前文件夹中文件名从 file01.jpg 到 file12.jpg 的图像文件。（请注意，在此文件夹中，只有这些图像文件的名称为 filenn.jpg 形式。）
第二步：查找imds的Files属性

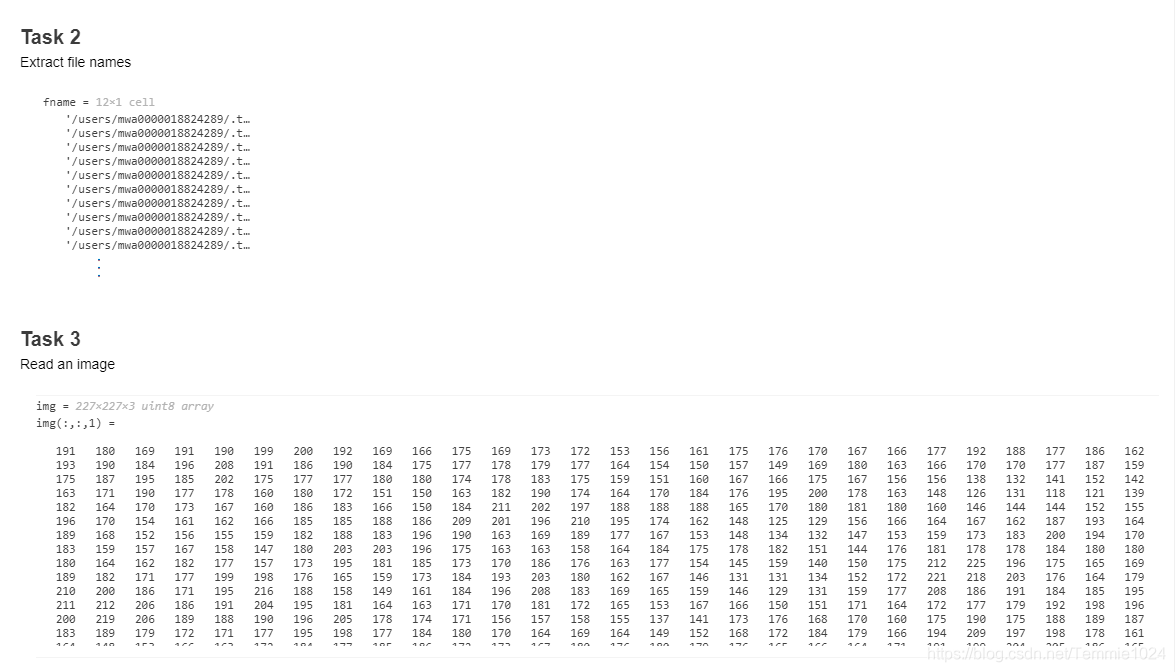

任务二：使用数据存储 imds 的 Files 属性提取图像的文件名。将结果存储在名为 fname 的变量中。
第三步：可以使用 read、readimage 和 readall 函数从数据存储手动导入数据。
任务三：使用 readimage 函数导入 file07.jpg 中的图像（数据存储中的第 7 个文件）。将导入的图像存储在名为 img 的变量中。
第四步：使用图像数据存储来代替单个图像。
任务四：使用 AlexNet（作为变量 net 加载）对数据集中所有图像的内容进行分类。将结果存储在名为 preds 的变量中。请注意，classify 函数会用 AlexNet 分析 12 个图像。执行可能需要几秒钟。

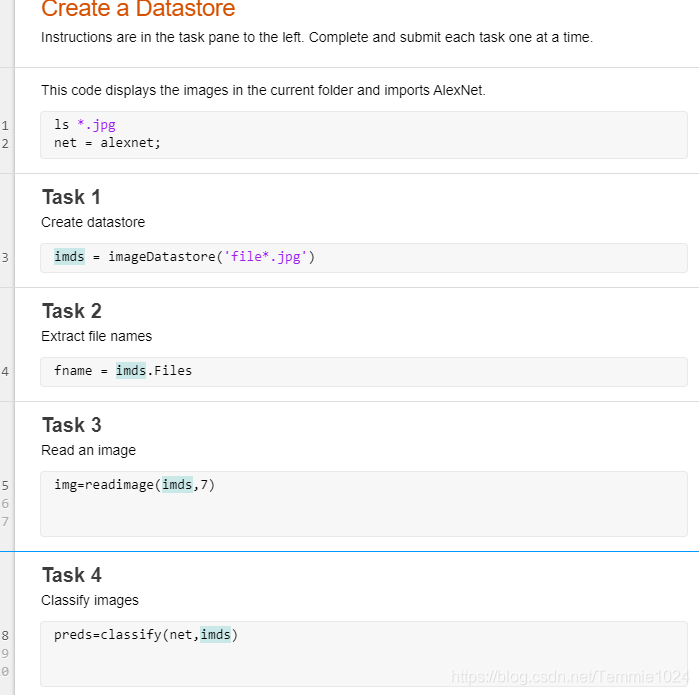

以下为该小节程序编写（自己编写的，可能与参考答案有所差异）

运行结果：

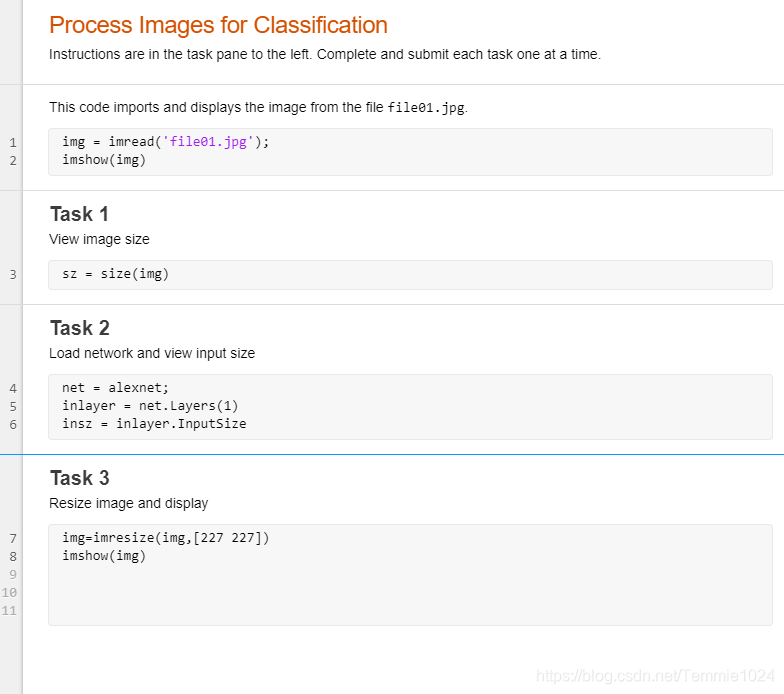

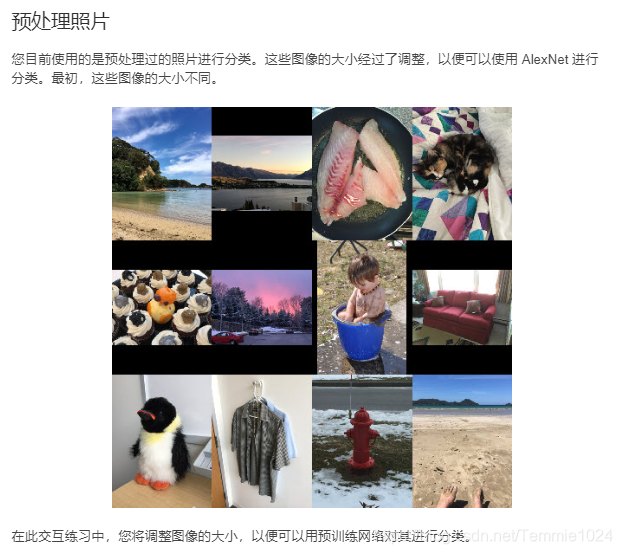

准备输入图像

第一步：使用 size 函数查看图像 img 的大小。
任务一：使用 size 函数查看图像 img 的大小。将结果保存到变量 sz 中。

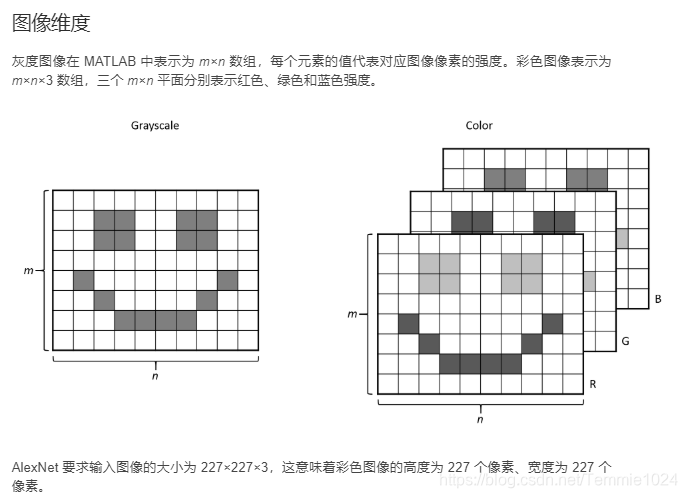

第二步：网络的输入层指定网络要求的图像大小。
expectedSize = inputlayer.InputSize
任务二：导入 AlexNet。提取网络的第一层的 InputSize 属性。将结果存储在名为 insz 的变量中。
第三步：使用 imresize 函数调整图像大小。
任务三：使用 imresize 函数将变量 img 中存储的图像的大小调整为 227×227。将结果存储回变量 img 中。然后用 imshow 显示调整大小后的图像。
以下为该小节程序编写（自己编写的，可能与参考答案有所差异）

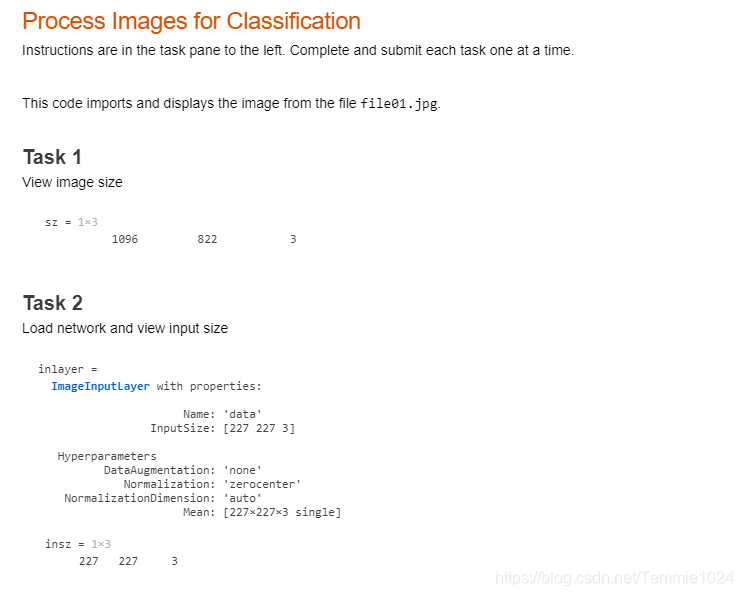

运行结果：

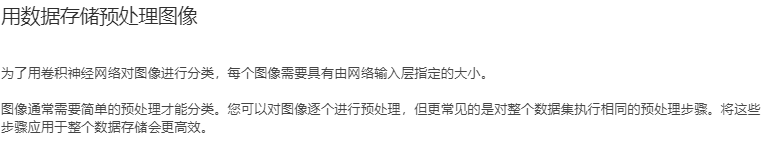

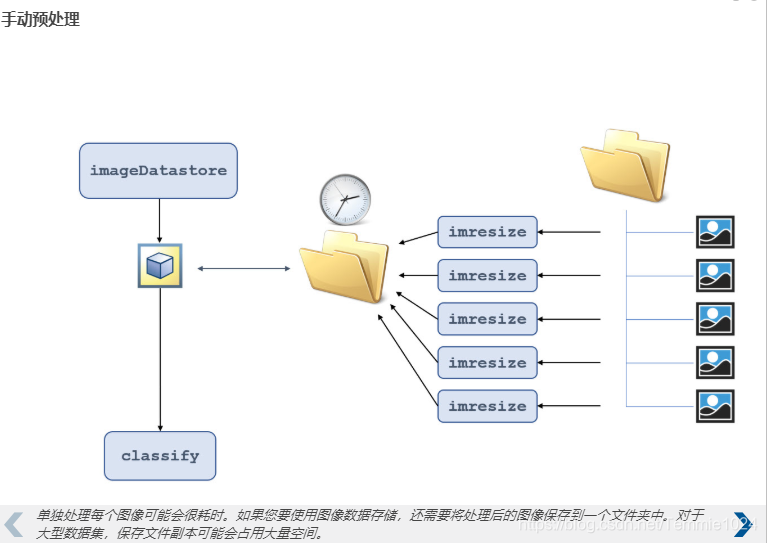

处理数据存储中的图像

1.创建增强的图像数据存储



第一步：使用 imageDatastore 函数来创建数据存储。使用通配符（例如 *）来指定多个文件。
任务一：创建一个名为 imds 的图像数据存储，该数据存储引用当前文件夹中扩展名为 .jpg 的图像文件。

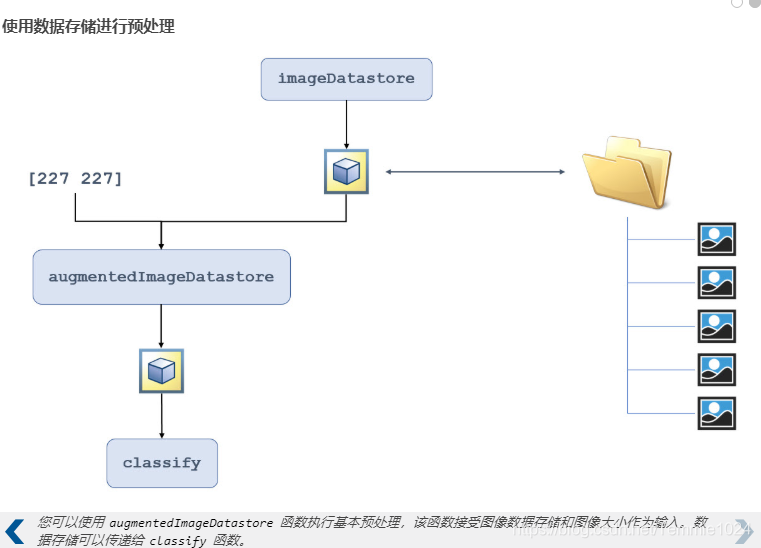

第二步：增强的图像数据存储可以对整个集合图像执行简单的预处理。要创建此数据存储，请使用 augmentedImageDatastore 函数并将网络的图像输入大小用作输入。
任务二：从 imds 创建一个增强的图像数据存储，它会将图像大小调整为 227×227。将新数据存储命名为 auds。
第三步：将增强的图像数据存储用作 classify 函数的输入。在对每个图像进行分类之前，将使用您创建数据存储时指定的方法对其进行预处理。
任务三：使用 classify 函数和在变量 net 中存储的网络，对 auds 中的图像进行分类。将预测存储在变量 preds 中。

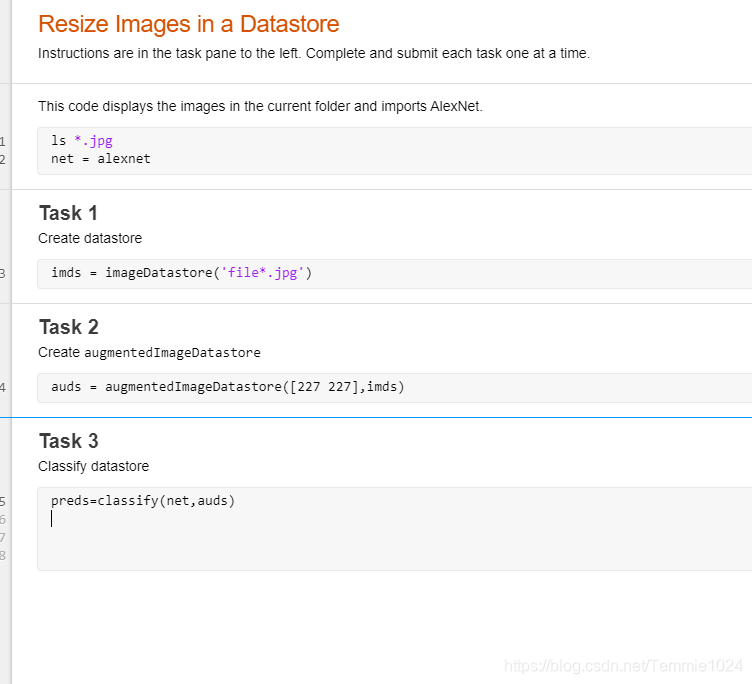

以下为该小节程序编写（自己编写的，可能与参考答案有所差异）

运行结果：


2.创建增强的图像数据存储

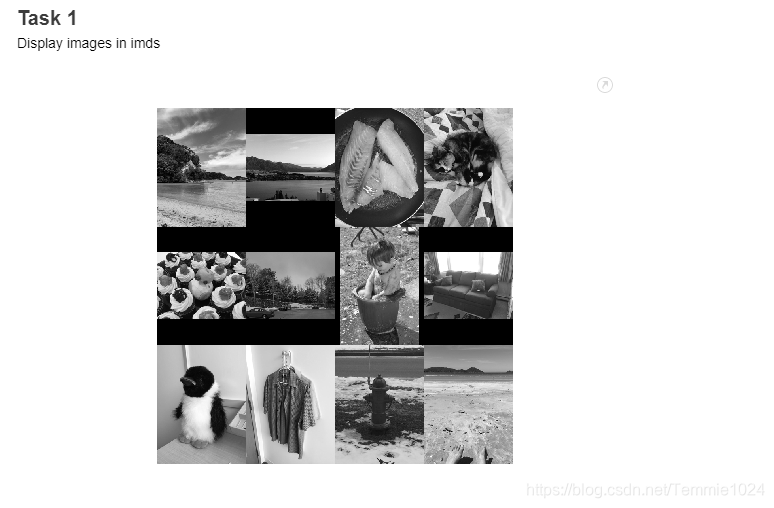

第一步：使用 montage 函数来显示所有灰度图像。
任务一：使用函数 montage 显示数据存储 imds 中的图像。

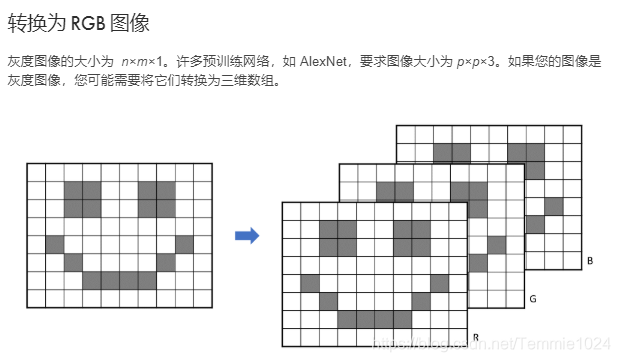

第二步：在创建增强的图像数据存储时，可以通过设置 ColorPreprocessing 选项将这些图像转换为三维数组。

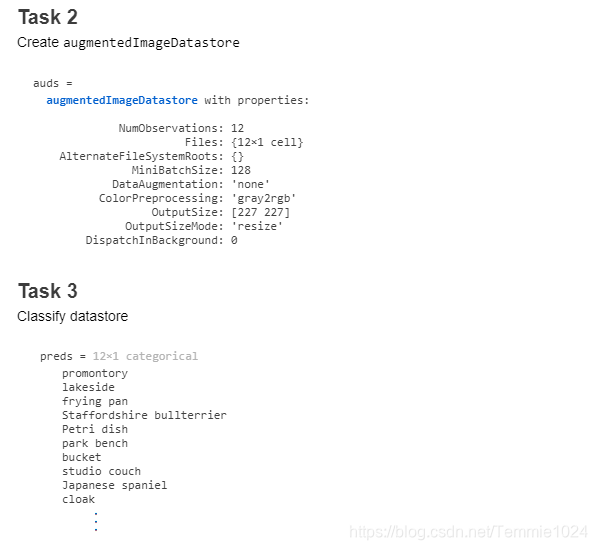

任务二：基于图像数据存储 imds 创建一个增强的图像数据存储。将图像预处理为 227×227×3。将增强的图像数据存储命名为 auds。
第三步：使用 classify 函数对 auds 中的图像进行分类。
任务三：使用 classify 函数对 auds 中的图像进行分类。AlexNet 存储在变量 net 中。将预测存储在变量 preds 中。
以下为该小节程序编写（自己编写的，可能与参考答案有所差异）

运行结果：

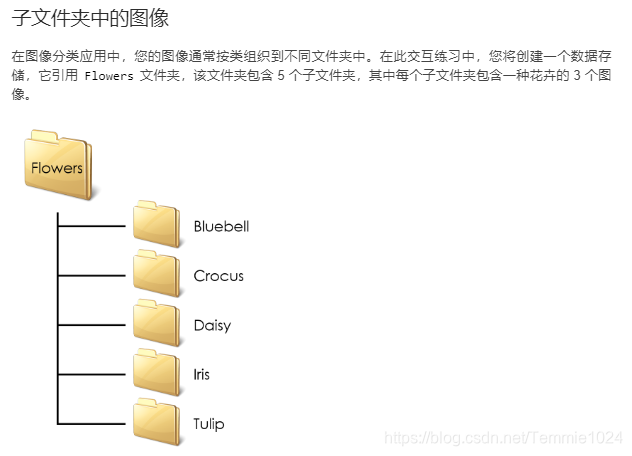

用子文件夹选项创建数据存储

第一步：使用 ‘IncludeSubfolders’ 选项在给定文件夹的子文件夹中查找图像。
任务一：创建一个数据存储 flwrds，它引用 Flowers 文件夹的子文件夹中的所有图像。

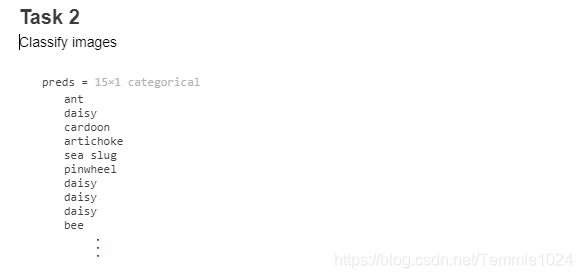

第二步：使用 AlexNet（作为变量 net 加载）对数据集中所有图像的内容进行分类。
任务二：使用 AlexNet（作为变量 net 加载）对数据集中所有图像的内容进行分类。将结果存储在名为 preds 的变量中。请注意，classify 函数会用 AlexNet 分析 15 个图像。执行可能需要几秒钟。

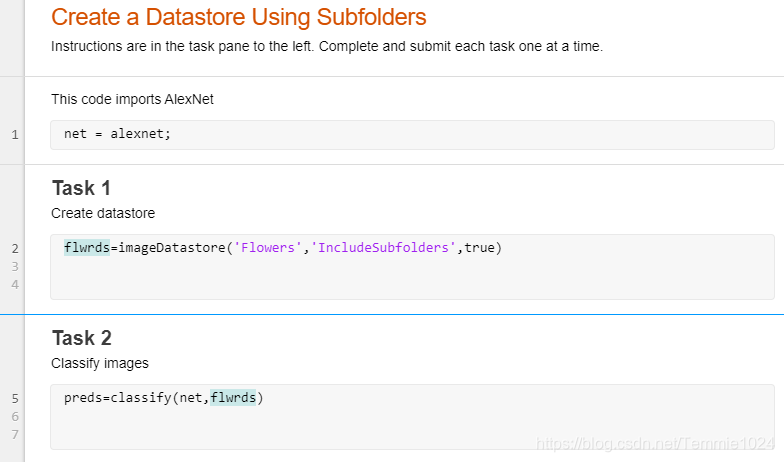

以下为该小节程序编写（自己编写的，可能与参考答案有所差异）

运行结果：

第四章 执行迁移学习

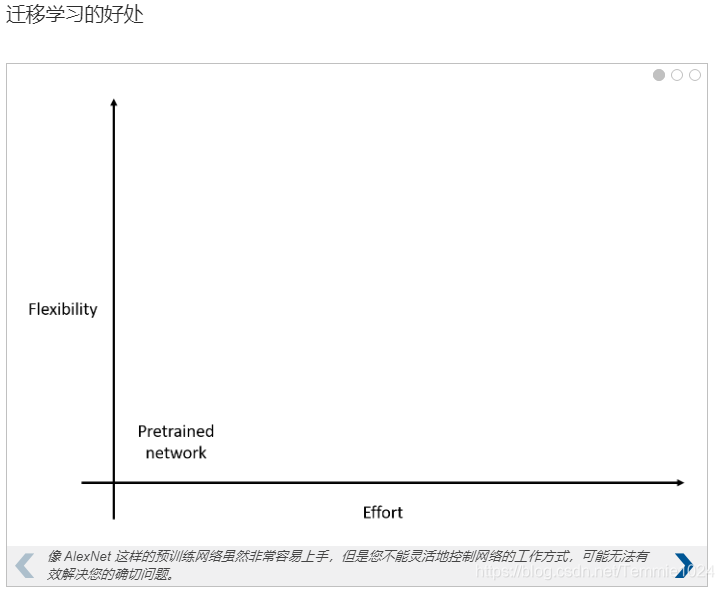

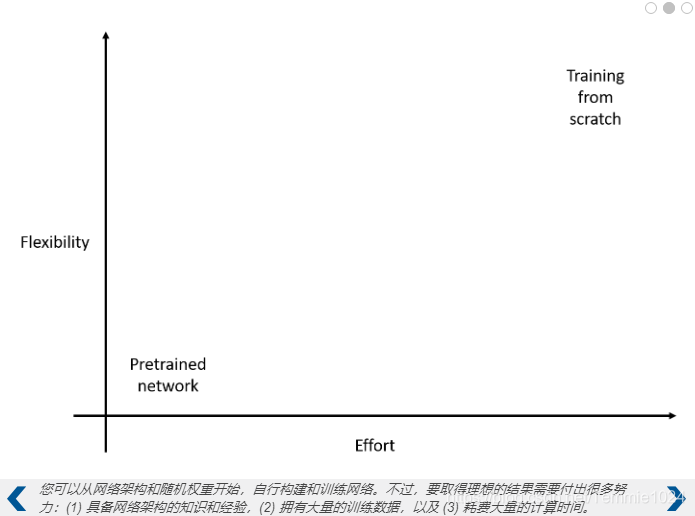

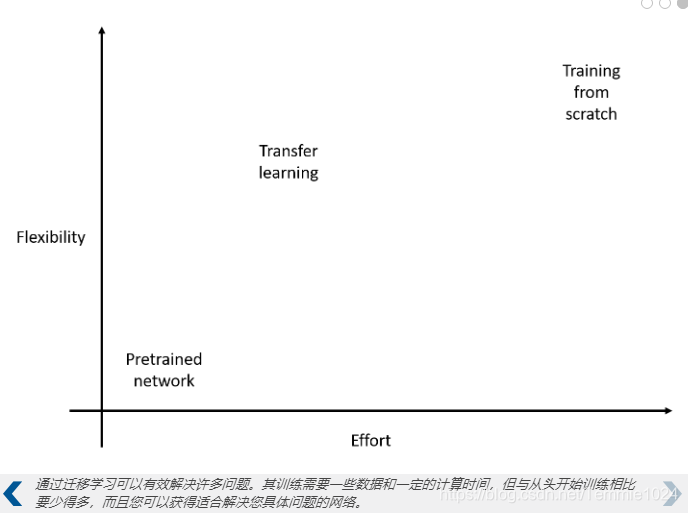

什么是迁移学习

自带的识别无法满足当前的需求，人为修改就是迁移学习。

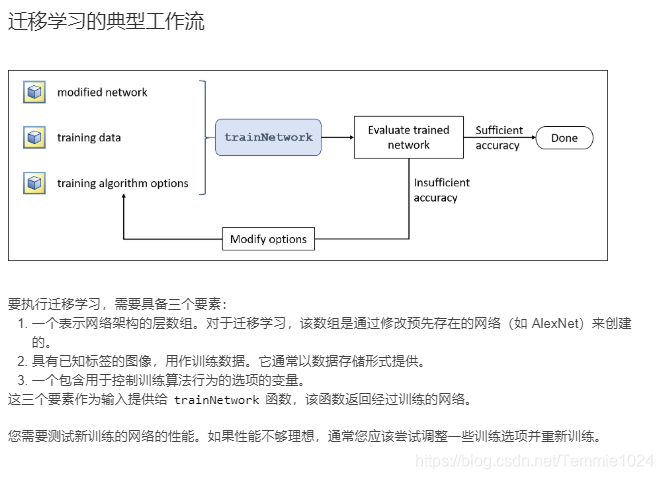

迁移学习的必备要素

准备训练数据

1.标注图像

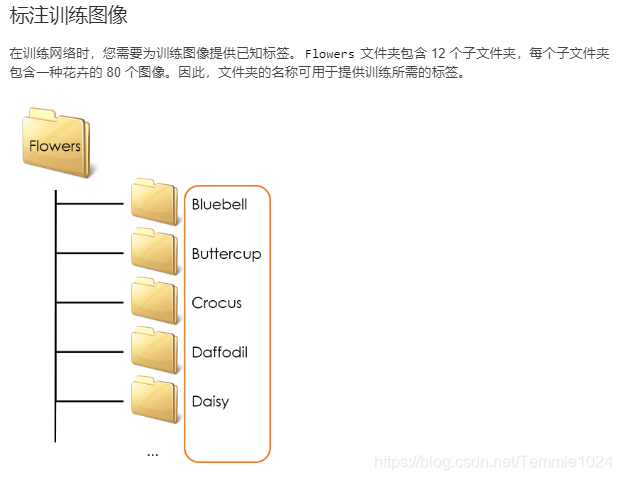

第一步：训练所需的标签可以存储在图像数据存储的 Labels 属性中。默认情况下，Labels 属性为空。您可以指定 ‘LabelSource’ 选项，让数据存储根据文件夹名称自动确定标签。
任务一：重新创建数据存储 flwrds，其中包含变量 pathToImages 中所存储文件夹路径的子文件夹中的所有图像，这次使用文件夹名称作为图像标签。工作区中已有 pathToImages。
第二步：提取Labels属性
任务二：将 flwrds 的 Labels 属性提取到名为 flowernames 的变量中。
以下为该小节程序编写（自己编写的，可能与参考答案有所差异）(task1中有个理解上的坑，'foldernames’就是指文件夹，看到提示才明白。)

运行结果：

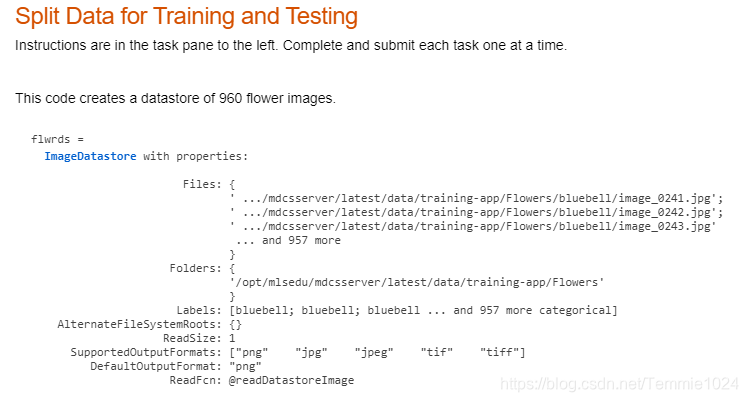

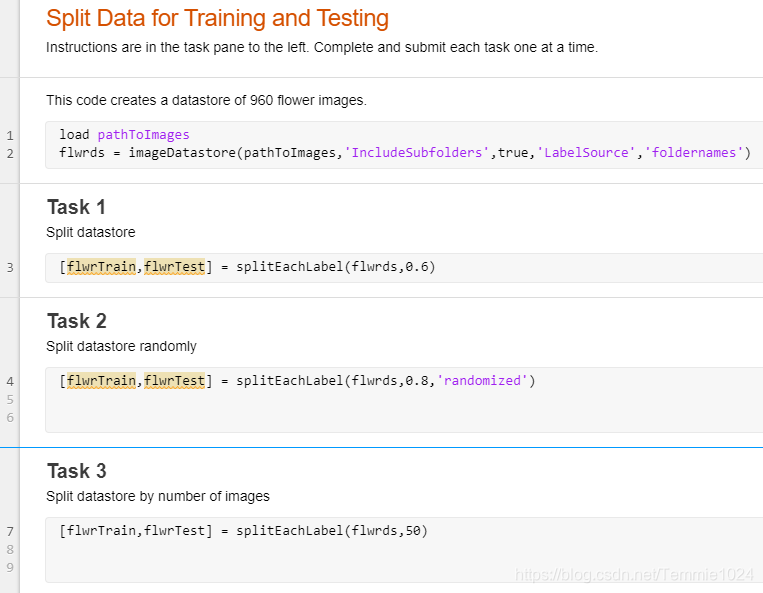

2.拆分训练和测试数据
第一步：使用 splitEachLabel 函数将数据存储中的图像分成两个单独的数据存储。
任务一：将数据存储 flwrds 拆分为两个数据存储 flwrTrain 和 flwrTest，使每个类别中 60% 的文件划分到 flwrTrain 中。
第二步：splitEachLabel 会保持文件有序。您可以通过添加可选的 ‘randomized’ 标志来实现随机乱序。

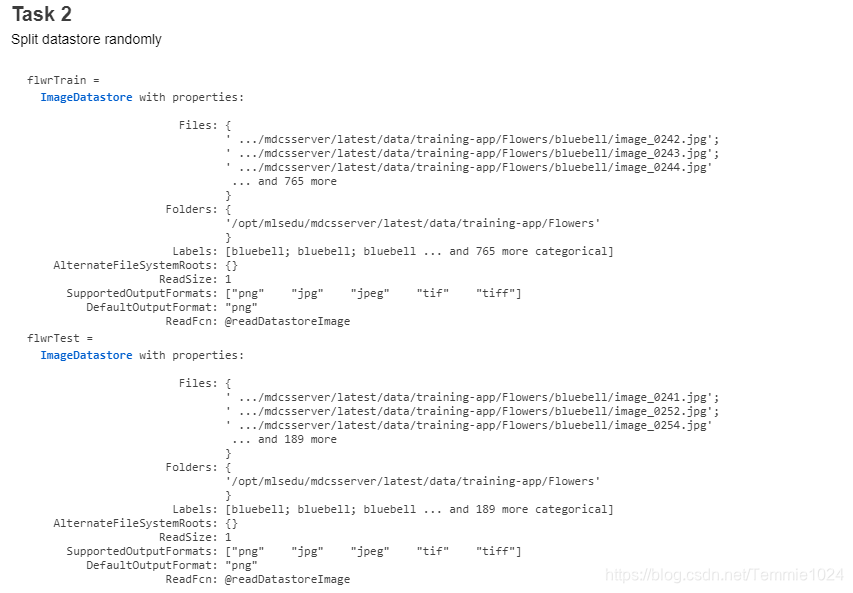

任务二：将数据存储 flwrds 拆分为两个数据存储 flwrTrain 和 flwrTest，使每个类别中随机选择的 80% 的文件在 flwrTrain 中。
第三步：当 p 是从 0 到 1 的值时，它解释为比例。图像会基于标签按比例进行拆分。您还可以指定每个标签的对应文件中要分配给 ds1 的确切数量。

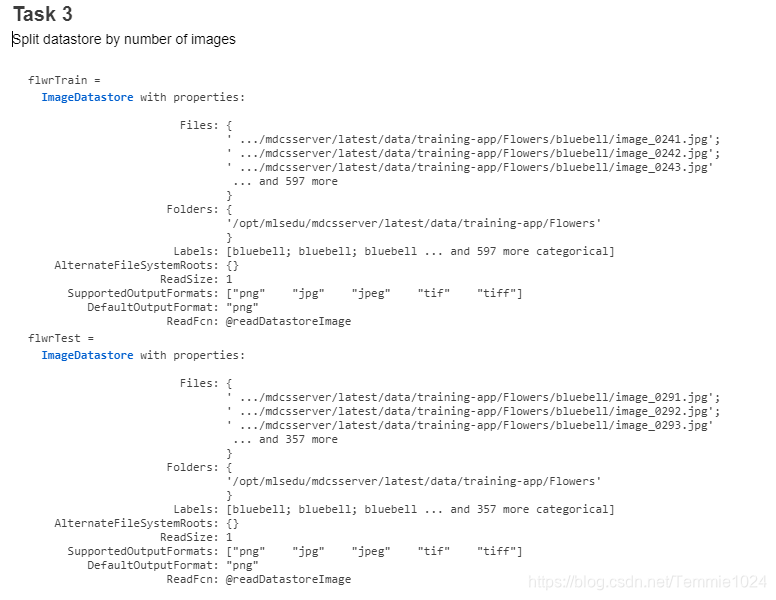

任务三：将数据存储 flwrds 拆分为两个数据存储 flwrTrain 和 flwrTest，使每个类别中的 50 个文件在 flwrTrain 中。

以下为该小节程序编写（自己编写的，可能与参考答案有所差异）

运行结果：




另外，当实际输入的时候，图像未必能在一个完美的角度拍摄，因此在学习过程中应该添加一些不完美的图像，imageDataAugmenter函数可以对图像进行旋转，对称等变换，来添加不完美的图片。

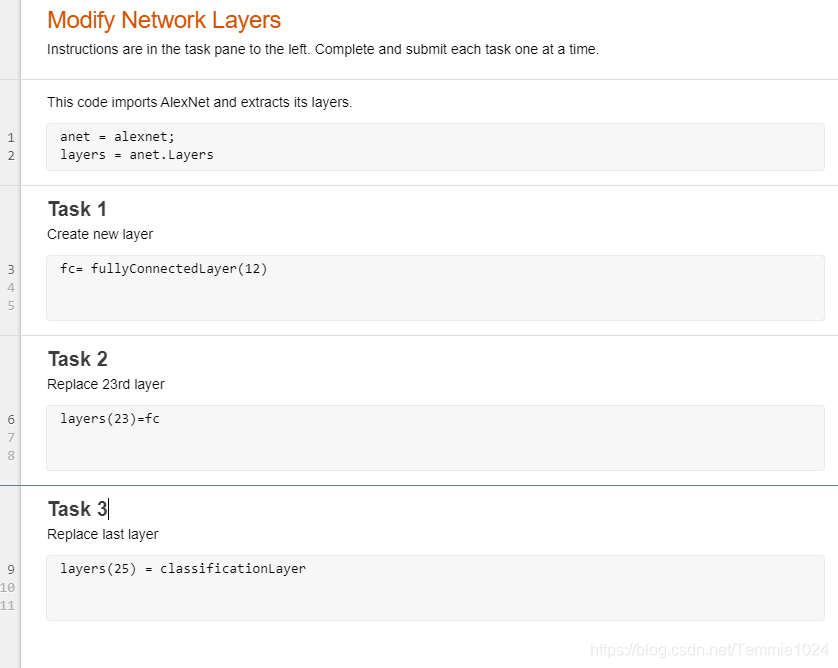

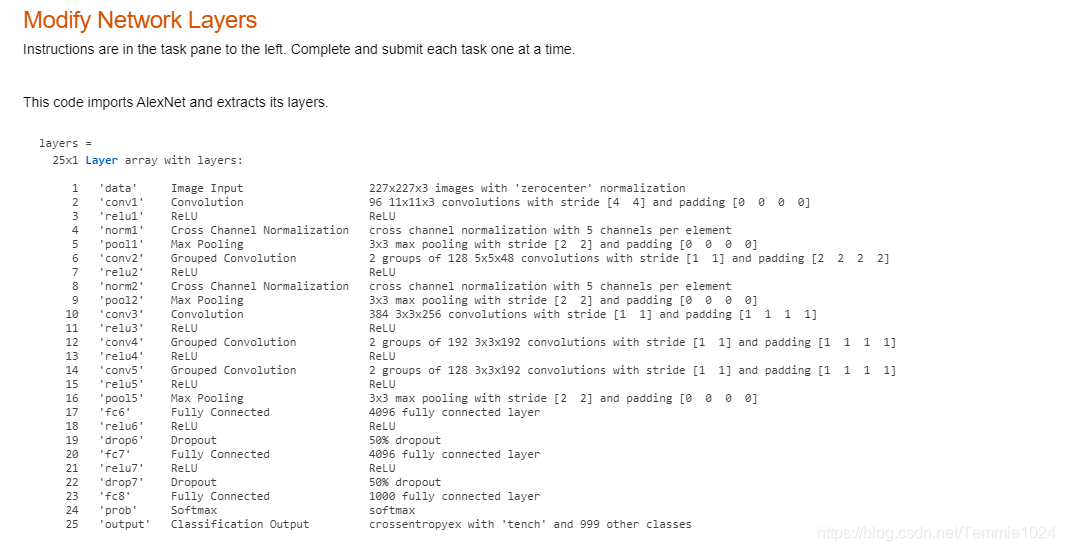

修改网络层

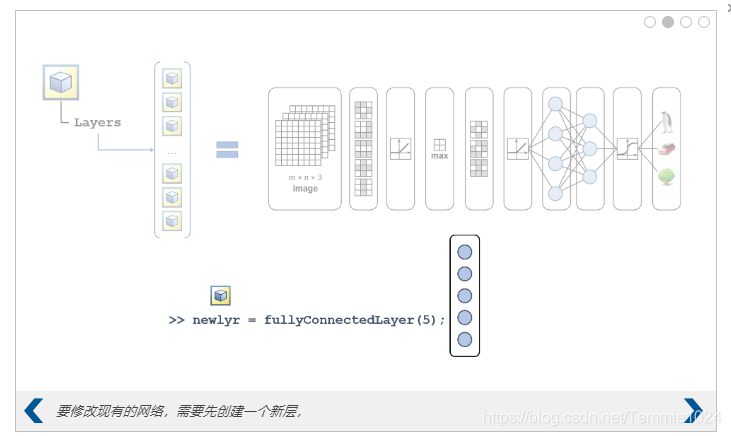

第一步：fullyConnectedLayer 函数使用给定数量的神经元创建一个新的全连接层。

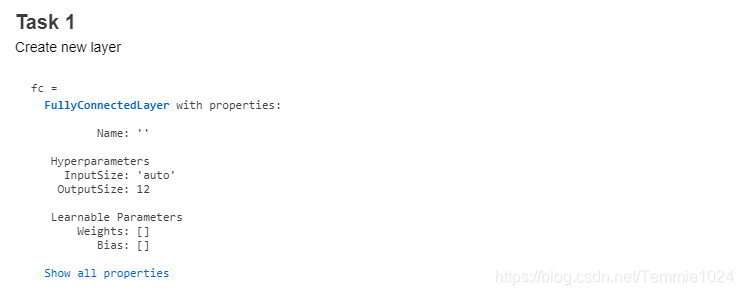

任务一：使用 12 个神经元（针对 12 种花）创建一个新的全连接层 fc。

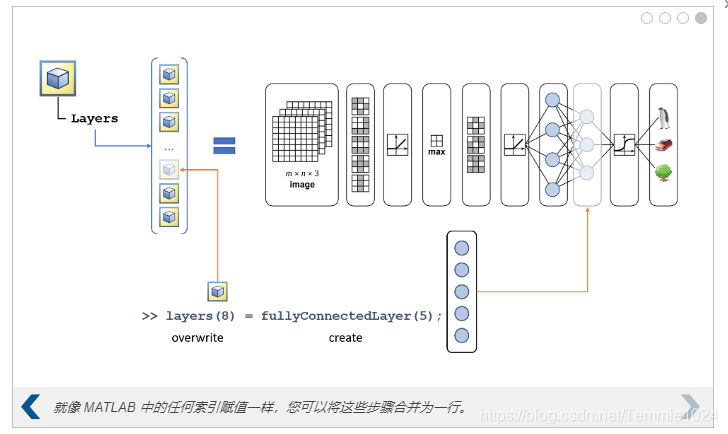

第二步：使用标准数组索引来修改层数组的单个元素。

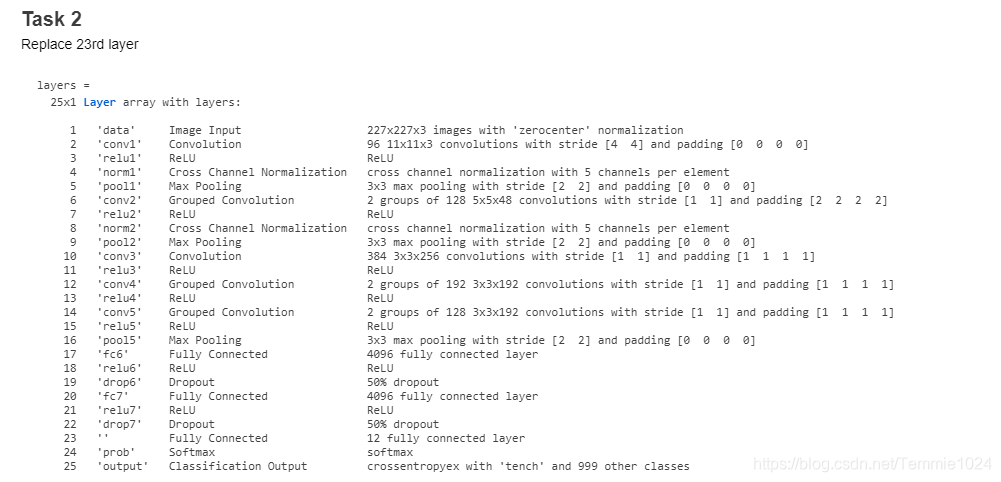

任务二：用您刚刚创建的新层 fc 替换数组 layers 表示的网络的最后一个全连接层（第 23 个层）。

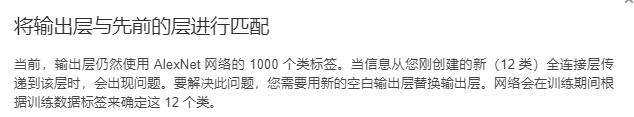

第三步：使用 classificationLayer 函数为图像分类网络创建一个新输出层。

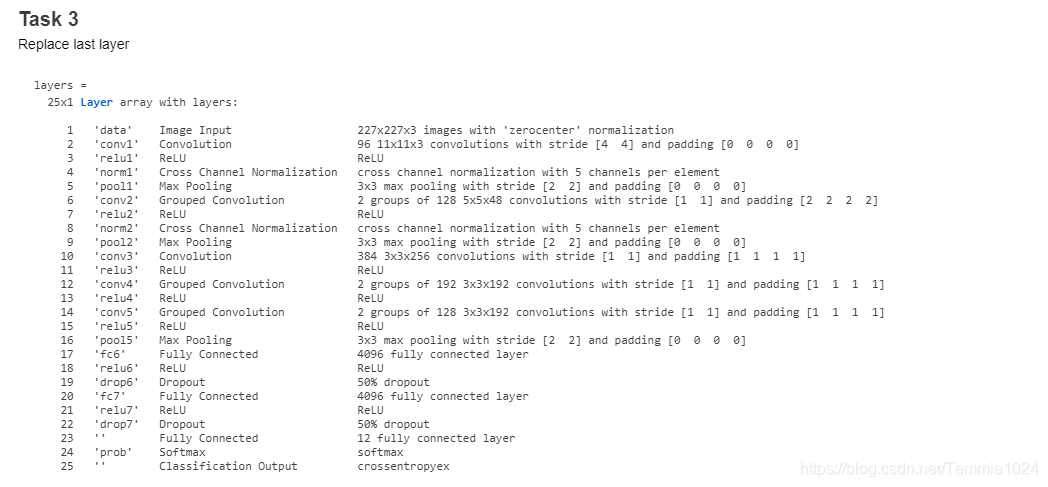

任务三：用新的分类层替换数组 layers 表示的网络的最后一层（输出层）。

以下为该小节程序编写（自己编写的，可能与参考答案有所差异）

运行结果：

设置训练选项

第一步：使用 trainingOptions 函数来查看所选训练算法的可用选项。

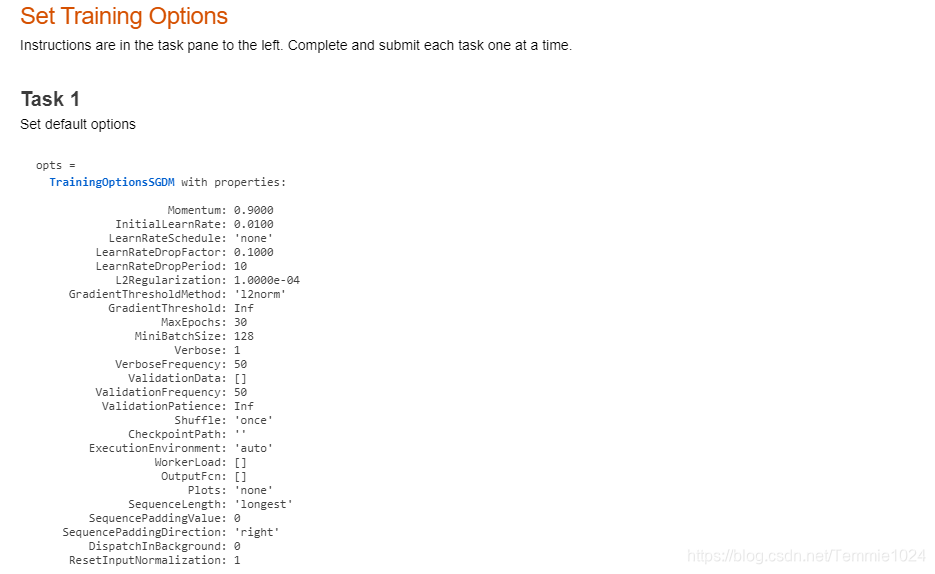

任务一：创建一个包含 SGDM 优化器的默认训练算法的变量 opts。可以省略行尾的分号以显示结果。(SGDM不能大写。大写会报错)
第二步：在 trainingOptions 函数中使用名称-值对组指定任意数量的选项设置。
任务二：创建一个包含 SGDM 优化器的默认训练算法选项的变量 opts，但 InitialLearnRate 选项除外，该选项应设置为 0.001。

以下为该小节程序编写（自己编写的，可能与参考答案有所差异）

运行结果：

训练网络

执行迁移学习需要三个要素：表示网络的数组层，为训练图像创建数据存储，一个变量存放算法设置。开始训练时只需要将这三个要素传递给trainnetwork函数运行即可，得到一个层数组输出。

评估性能

评估训练与性能测试

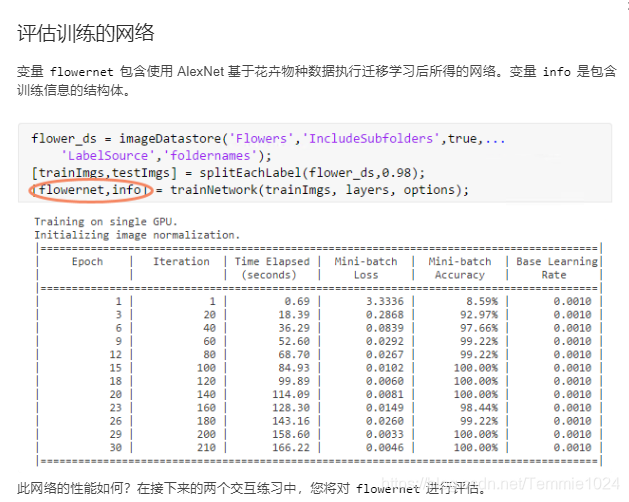

第一步：变量 info 是包含训练信息的结构体。TrainingLoss 和 TrainingAccuracy 字段包含网络在训练数据上进行每次迭代后达到的性能的记录。

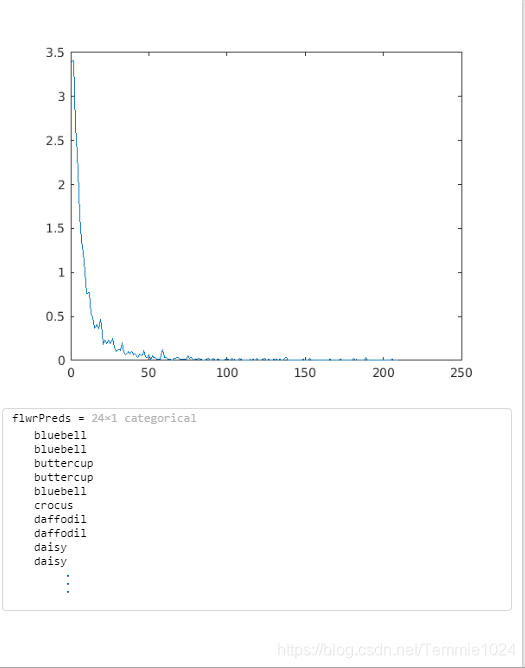

任务一：绘制训练损失图，该数据存储在 info 的 TrainingLoss 字段中。
第二步：网络在训练数据上似乎性能良好，但真正的考验要看它在测试数据上的表现。
任务二：使用 classify 函数获得 flowernet 对数据存储 testImgs 中图像的预测分类。将结果存储在名为 flwrPreds 的变量中。请注意，classify 函数会用 flowernet 分析 24 个图像。执行可能需要几秒钟。

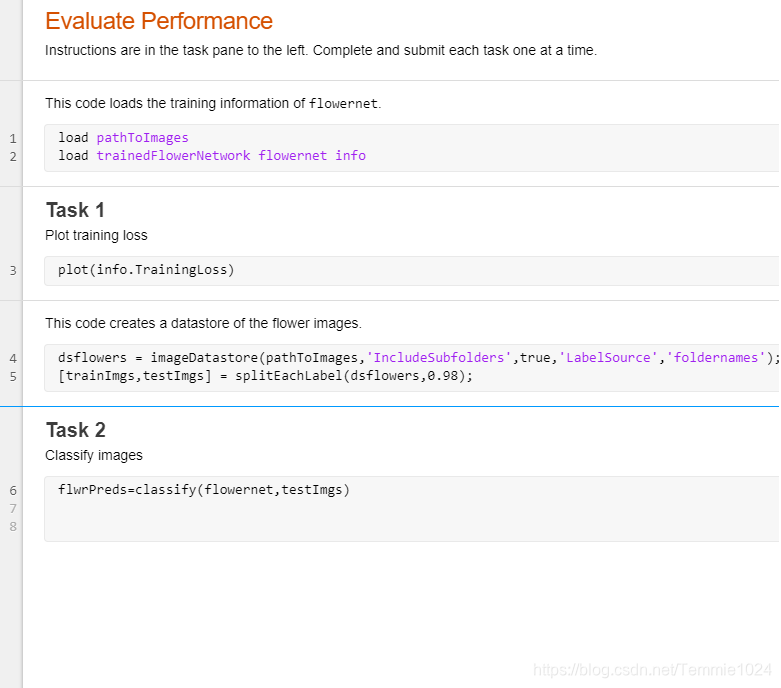

以下为该小节程序编写（自己编写的，可能与参考答案有所差异）

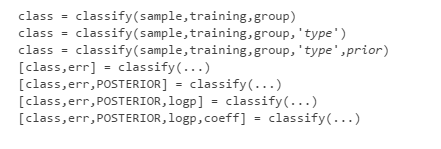

注：Task2的写法个人不是很明白，查询了MATLAB的帮助，classify使用都是需要三个元素的。

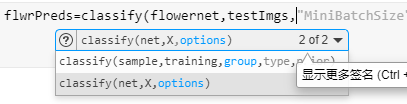

写的时候始终在纠结sample到底该写什么，查看完答案后在网页版看了一下，出来了这个

第二个语句使用方法确实在我的2019a中没有记载，不知道是软件版本问题还是其他情况……
运行结果：

研究测试性能
第一步：通过将预测分类与已知分类进行比较，您可以确定网络对多少测试图像进行了正确分类。已知分类存储在数据存储的 Labels 属性中。
任务一：通过提取 testImgs 数据存储的 Labels 属性，将测试图像的已知分类存储在名为 flwrActual 的变量中。
第二步：使用逻辑比较和 nnz 函数来确定两个数组的匹配元素数
任务二：使用 nnz 函数和相等运算符 (==) 统计有多少预测分类 (flwrPreds) 与正确分类 (flwrActual) 匹配。将结果存储在名为 numCorrect 的变量中。
第三步：通过将 numCorrect 除以测试图像的数量，计算正确分类的测试图像的比例。将结果存储在名为 fracCorrect 的变量中。(测试图像的数量，flwrPreds存储的是类别并不是一个数量值)
第四步：confusionchart 函数计算并显示预测分类的 confusion matrix。
confusionchart(knownclass,predictedclass)

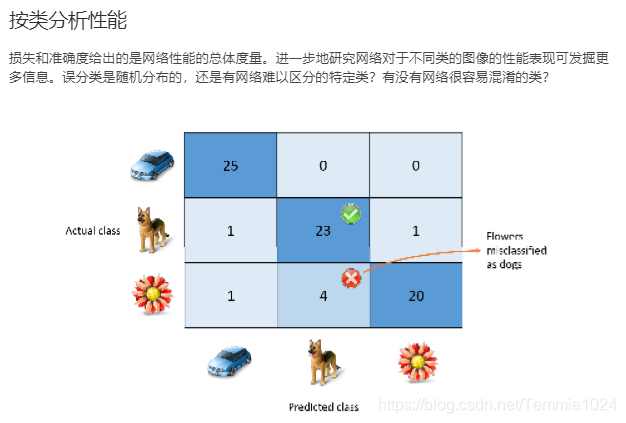

混淆矩阵的 (j,k) 元素值用于统计网络将 j 类中的多少个图像预测为属于类 k。因此，对角线上的元素代表正确分类；非对角线上的元素代表误分类。（对应下方图来理解）
任务四：显示花卉测试数据的混淆矩阵。预测的分类数据存储在分类数组 flwrPreds 中。已知的分类数据存储在数据存储 testImgs 的 Labels 属性中。

以下为该小节程序编写（自己编写的，可能与参考答案有所差异）

运行结果：

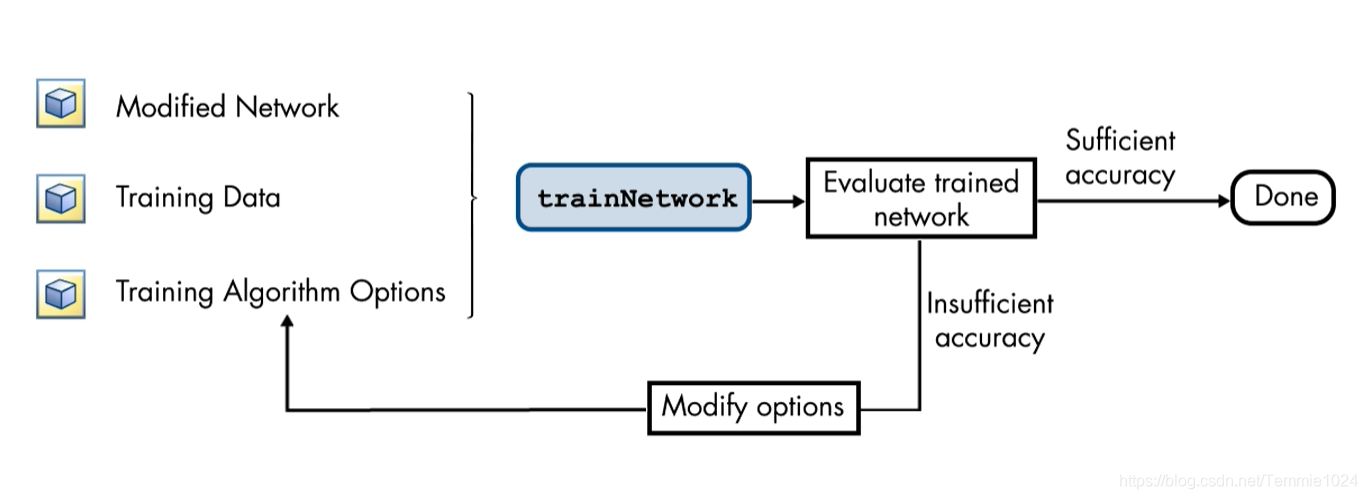

对性能的评估结果可能并不能一次就达到理想效果。

调试最好从第三个Training Algorithhm Opitions进行调试。它下方的两个参数是影响更新权重的关键参数。

训练的目标是使 损失函数最小 损失函数用于衡量网络训练数据上的表现。

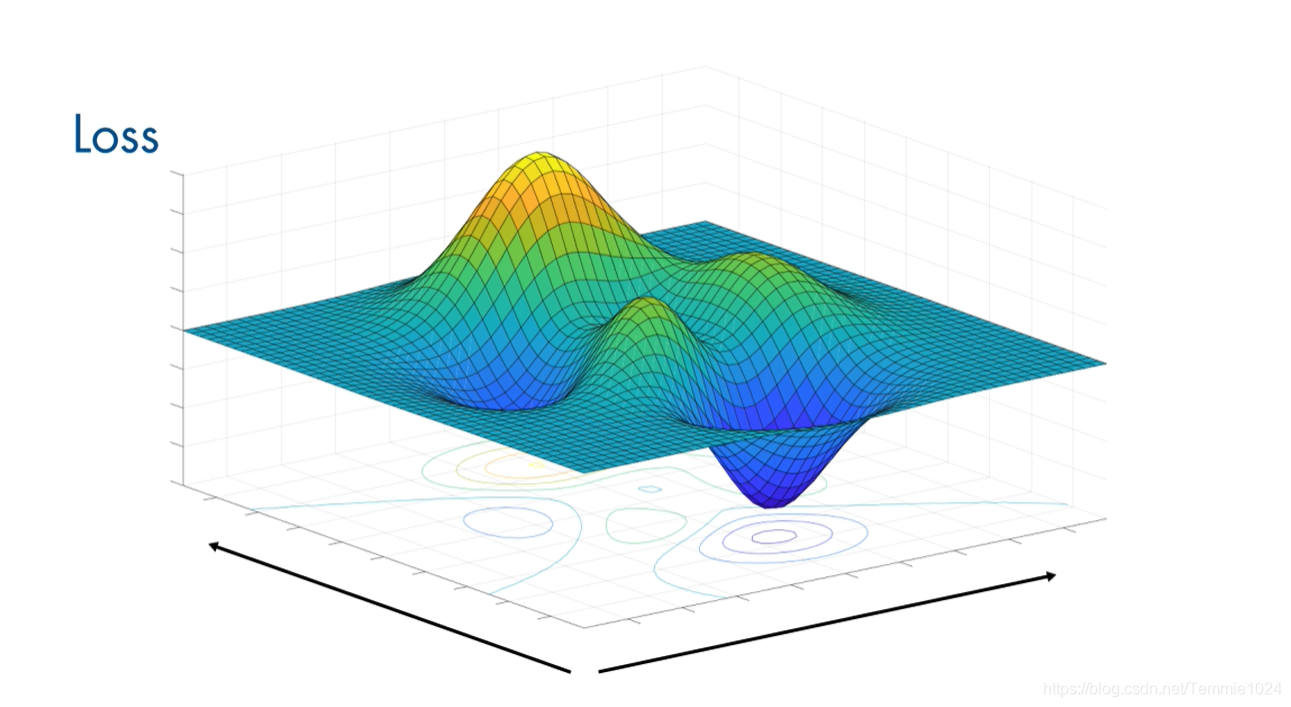

形象的比喻相当于找一个山谷的最低点（海拔越低，损失函数越小，俯视图的XY两轴表示其对应的权重值）

梯度下降算法：
根据当前点附近的高度，确定地面向下倾度最大的方向，然后向这个方向移动就可以得到新的权重值。具体的移动距离取决于学习率，过大会跳跃前进进而多次错过最低点，过小就需要较多的次数才能到达最低。可以先将学习率除以10

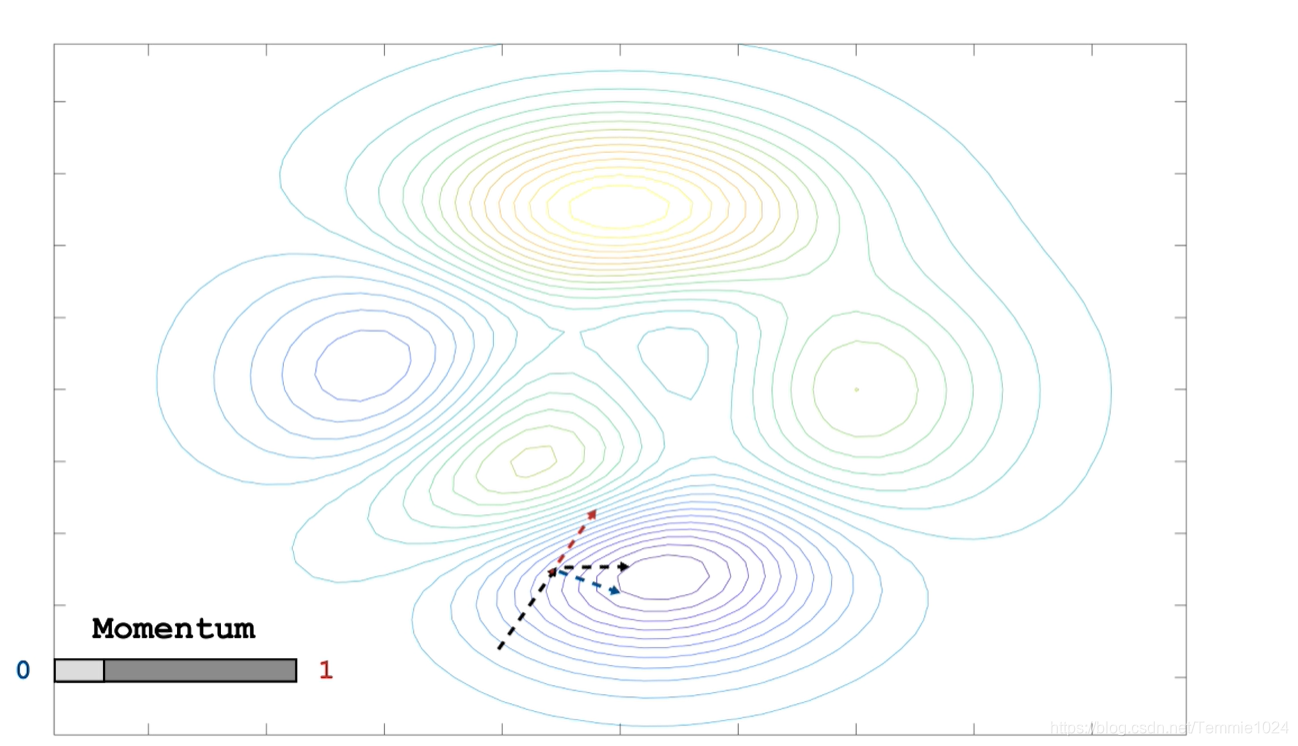

动量梯度下降法：
相对于上一种方法，在移动下一步的时候方向并非沿倾度最大的方向，而是偏向于这个方向。有点像画螺旋线逼近的意思。

过拟合现象：在分类训练中表现良好，但在测试中表现很差。这是学习过程中学到了训练集中的特点而非所有训练的普遍特性。解决方法：将训练集中的一部分分出来，用于更新训练网络、提高性能，当发现性能开始变差的时候就停止训练（这时就是出现过拟合了）。

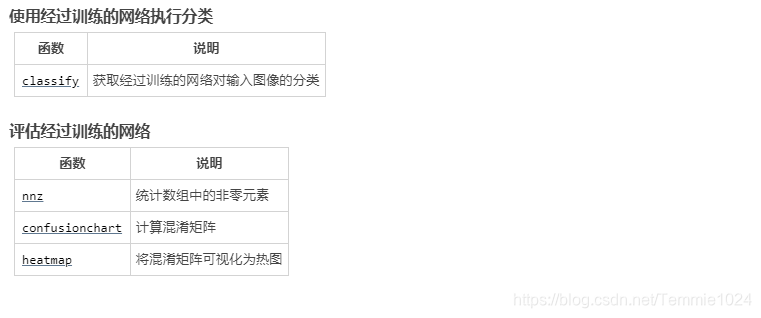

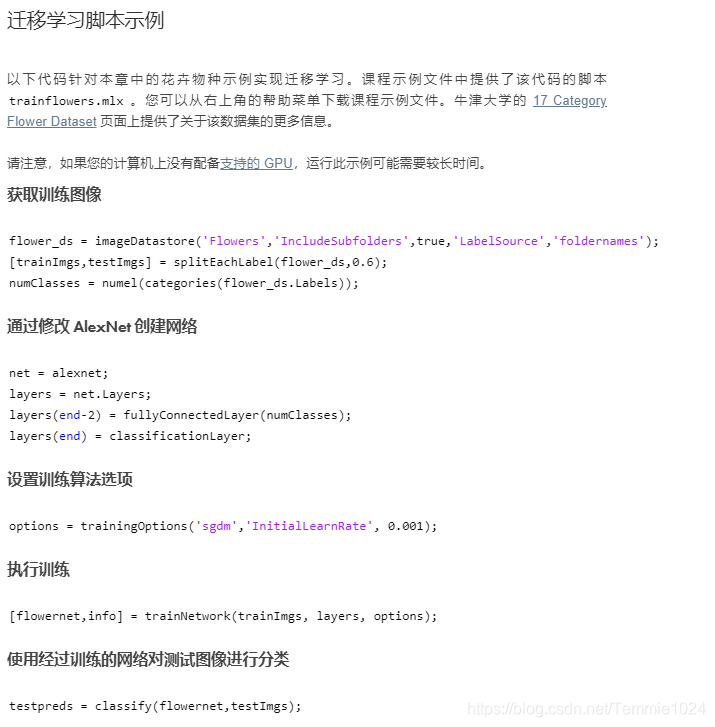

迁移学习摘要

第五章 结论

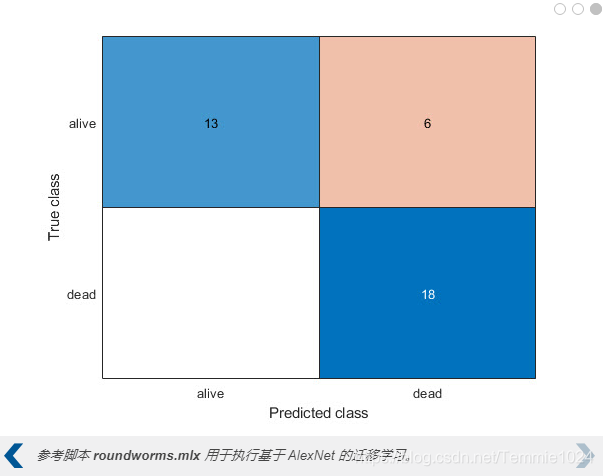

项目-蛔虫活力

概览

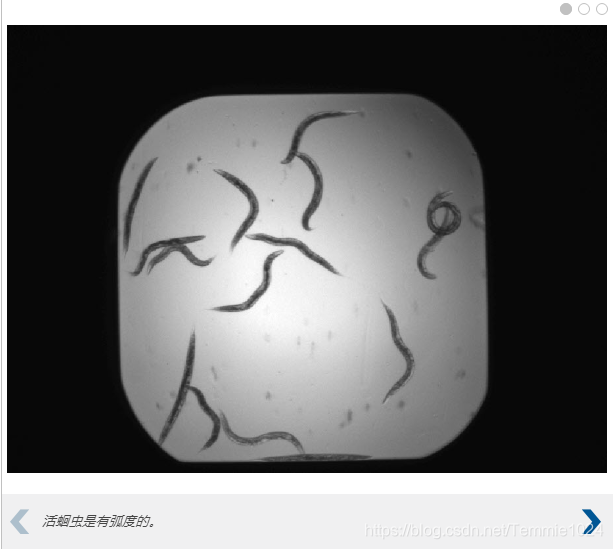

在此项目中，您将使用预训练卷积神经网络对蛔虫进行分类，将其归为活蛔虫或死蛔虫。
您将使用显微镜载玻片的图像。



数据集和脚本
项目文件包括图像、标签和参考脚本。

其他资源

更多图像应用：
处理图像的时候，有两个重要的概念： 回归 目标检测
回归：网络分析图像后，返回的一个值，不是标签。例如识别物体所占比例、位置、大小等等。

总结

深度学习的入门教程笔记结束了，前两天确定了研究方向，好像不需要再学习算法编程的东西路，因此matlab学习有缘再更。matlab的帮助很强，使用过程中多用帮助查询语法的使用格式，还有软件的错误提示，一些问题还是比较容易解决的。
