IBF108系列模块提供8路信号高速隔离转换，支持NPN转PNP、TTL转0-24V等多种电平转换，适用于不同设备间的电平匹配，常见应用包括工业自动化、智能楼宇控制和传感器信号处理。具备1MHz转换速度、3000VDC隔离耐压和宽电源范围，确保稳定可靠的工作性能。

特点：
● 8路NPN信号转PNP信号高速转换
● 8路0-5V电平转0-24V电平
● 8路TTL电平转0-24V电平
● 8路NPN信号转TTL电平
● 8路0-24V电平转0-5V电平
● 支持输入信号和输出信号电平翻转。
● 电平转换速度可达1MHz
● 信号输入 / 输出之间隔离耐压3000VDC
● 宽电源供电范围：8 ~ 32VDC
● 标准DIN35导轨安装，方便集中布线

典型应用：
● 不同设备之间的电平转换
● 编码器信号连接到PLC
● 智能楼宇控制、安防工程等应用系统
● 工业自动化控制系统DI隔离器
● 工业现场信号隔离及长线传输
● 设备运行监测
● 传感器信号的测量
● 电机转速监测系统
● 地线干扰抑制
● 光电开关等开关量信号采集

产品概述：
IBF108产品实现各种开关量信号的隔离转换和采集，最多支持8路开关量信号。IBF108系列产品可应用在工业自动化控制系统，开关量DI信号测量、监测和控制，以及工业现场信号隔离及长线传输等等。

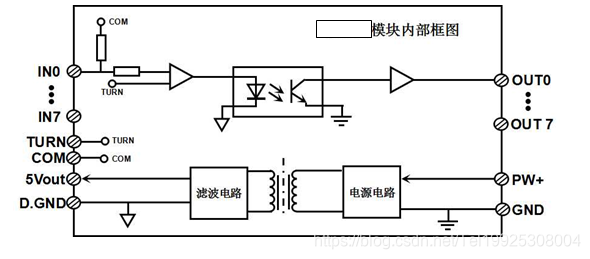

在这里插入图片描述
产品包括电源隔离，8个通道信号高速隔离。模块可以向输入端提供一个5V的电源，最大电流100mA，可以用于给光电传感器供电。模块还有输入输出电平翻转功能，可以根据需要控制输出信号取反。产品支持多种参数直接的互相转换，如0-5V，0-24V，NPN，PNP等参数的隔离和转换。产品具体输出参数需要通过选型确定。产品接线请参考接线图。
IBF108系列产品按工业标准设计、制造，信号输入 / 输出之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。
