51单片机89C516笔记（一）

1.前言

最近突然想玩一玩51单片机，之前没有玩过，也是小白一个，记录下折腾过程。淘宝下了一单，型号是89C516，芯片信息（89C516普通Series，64K内存，非RD非RC系列）：

// STC89C516-35I-PDIP40-1944CPW616.X90C

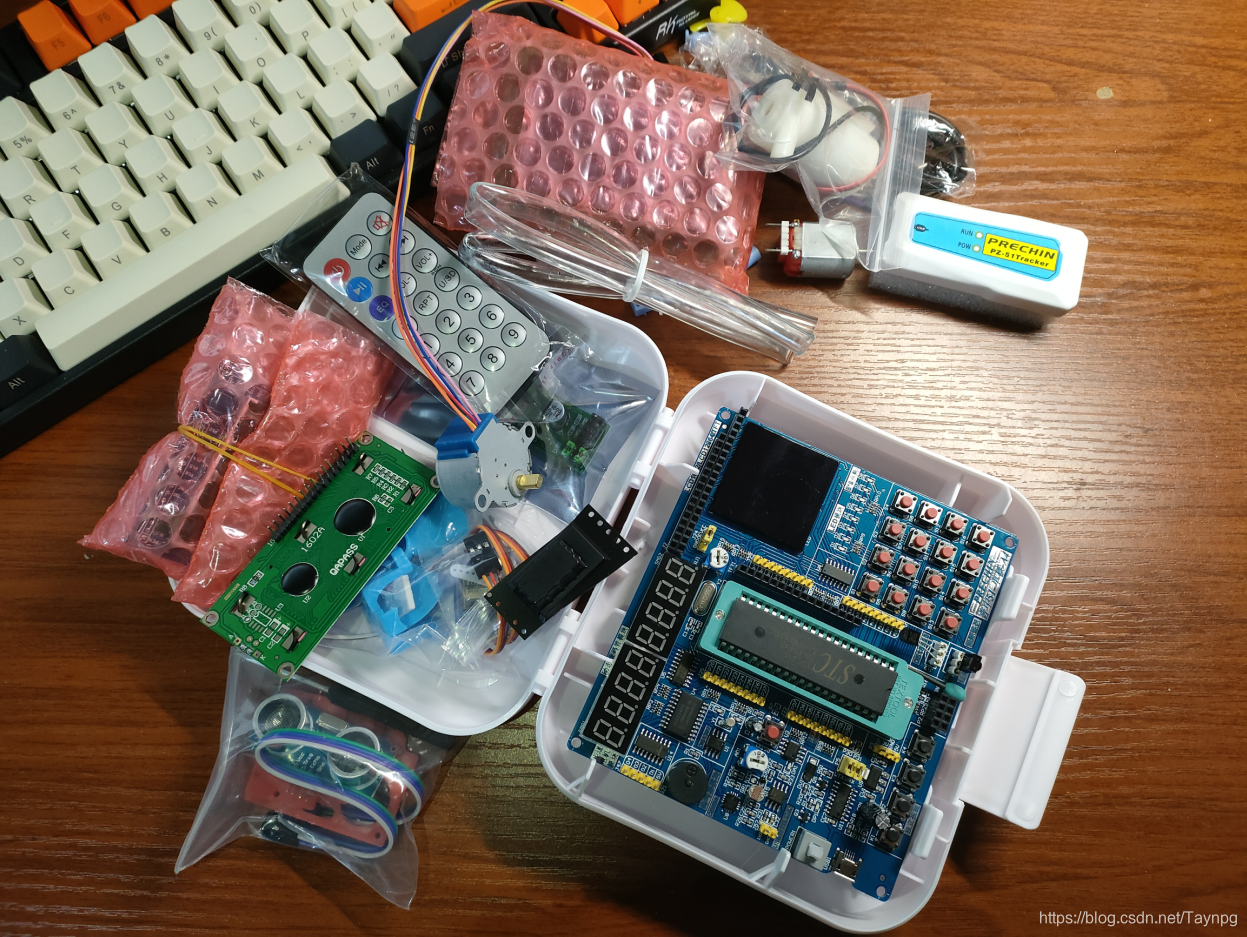

到货开箱现场，东西有不少：

2.开始

2.1 工具

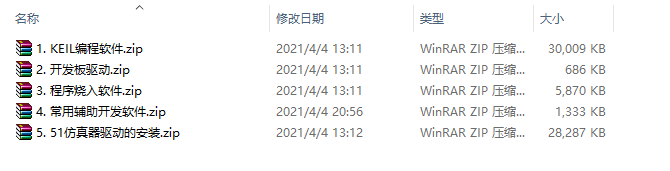

工具淘宝打包给的都是全套的，先备份一下主要的工具（KEIL、板子驱动、烧录软件、仿真器驱动、辅助工具等）：

2.2 准备

先看一段新手开发板介绍视频，主要的内容是各个模块的介绍，粗略记录一下：

1.数码管

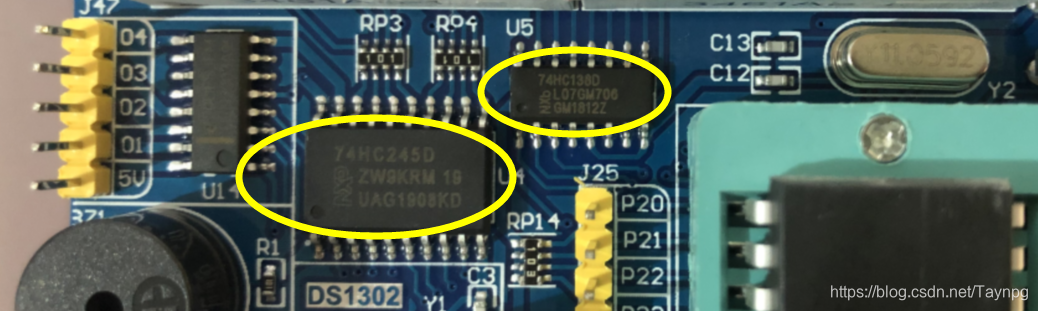

是4位一体的共阴极数码管，有对应的驱动电路（如下图），单片机并不能单独的驱动它，单片机只起到一个控制的作用。左侧的电路是74HC245芯片，控制8位数码管的段选，右侧的电路是74HC138译码器，通过3个管脚控制8位数码管的片选，从而可以达到节约IO口资源的目的。

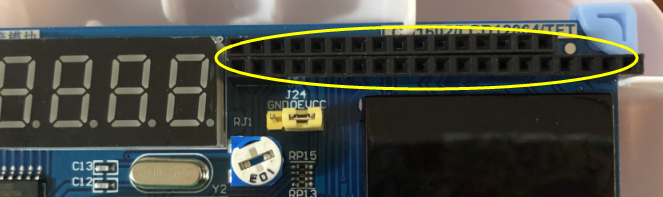

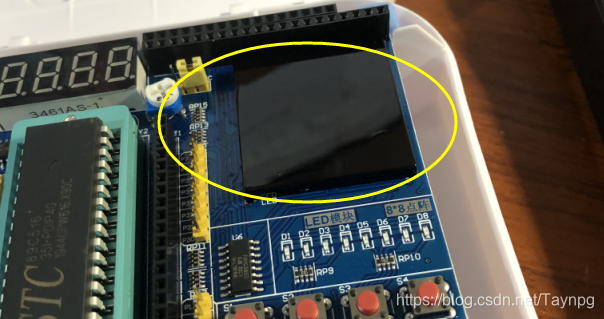

2.LCD1602/9648/12864接口

接外部显示器来显示数据量较多的内容。

3.电位器和串转并

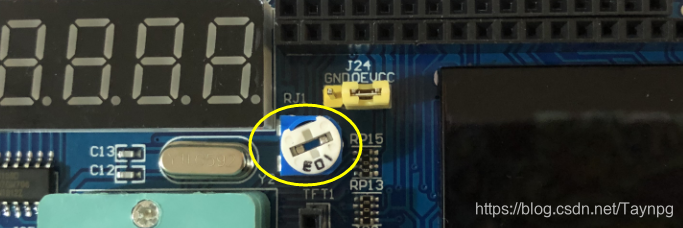

电位器用于调节LCD的显示对比度。再下图是74HC595串转并，用于扩展IO口。黄色的短接片用于更改串转并的使能状态的（开关，右侧是开）。

4.LED8x8 点阵

对于初学者来讲， LED矩阵灯能使内部结构清楚明白。

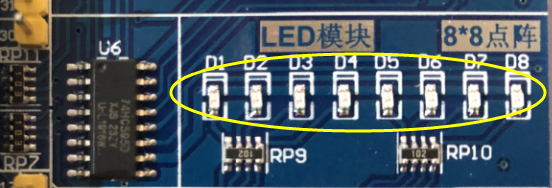

5.LED灯

用于学习一些简单的IO口的操作，或者利用它查看程序状态。

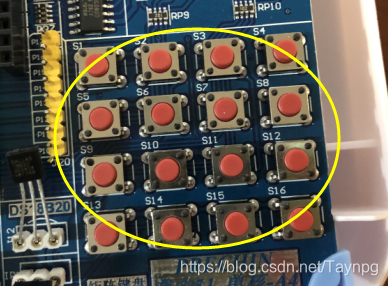

6.矩阵4x4键盘

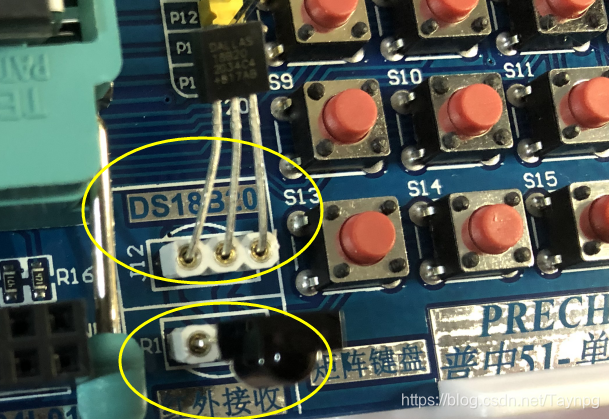

7.温度传感器接口（上），红外接收头（下）

不能插错，有凸起的白色弧线凸的方向指向了接口的功能或名称。

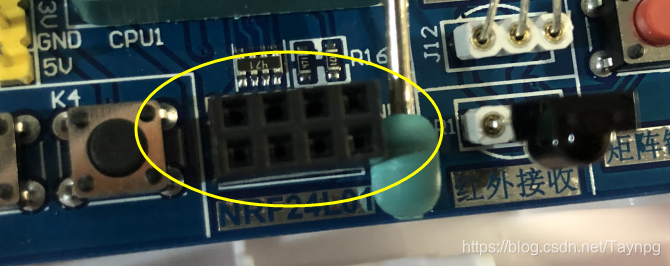

8.NIF24l01-2.4G（需要配对使用）

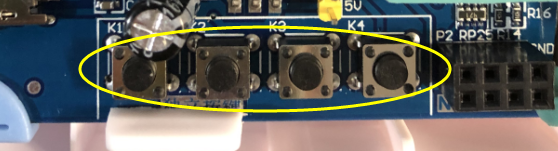

9.独立按键

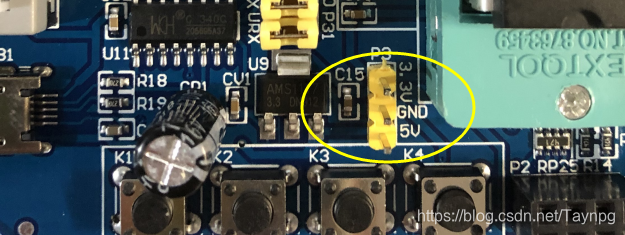

10.电源输出管脚

11.CH340串口（左侧画圈，用于USB转串口通信）

12.上图右侧短接片（打通CH340和单片机串口），上图最左侧是电源

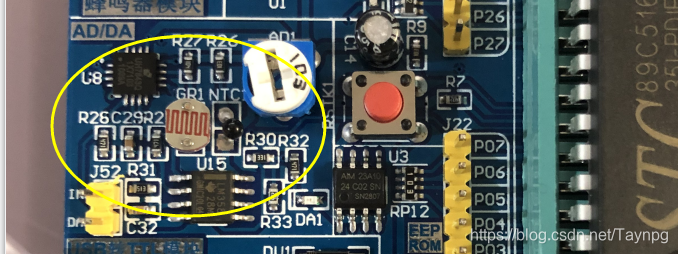

13.AD/DA(pwm+rc)模块（含光敏电阻，热敏电阻）

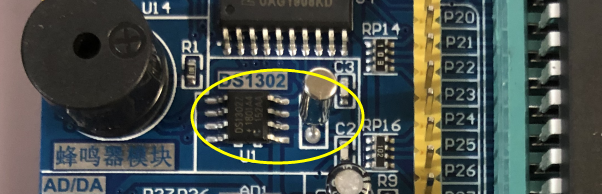

14.时钟电路

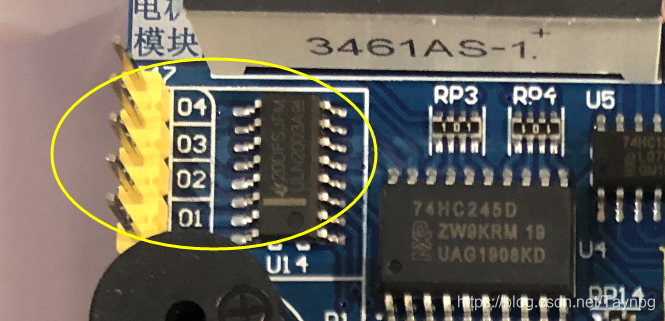

15.电机模块（5线4项步进电机）

2.3 Demo

先跑一个点亮单个LED灯的小例子，打开Keil新建工程，89C516在Keil中选择型号AT89S51或AT89S52或AT89C52或AT89S51均可，再添加C源文件。

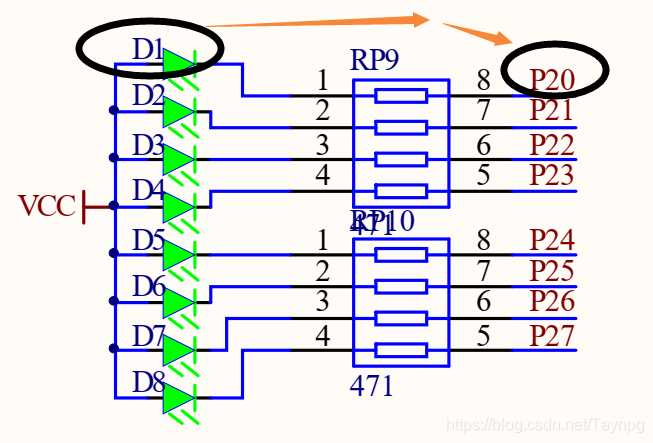

根据硬件的说明图纸，可以看到D1LED灯是由P20口控制，8个LED共阳极，于是我们给P20低电平就可以点亮它了。

代码中给P20底电平，编译。

#include <REGX52.H>

void main() {

	P2_0 = 0;  // 给P20低电平
	while(1) {

	}
}

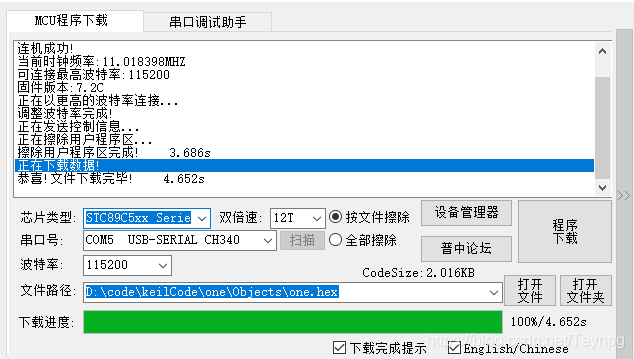

编译完成后，使用工具将生成的hex文件下载到单片机中：

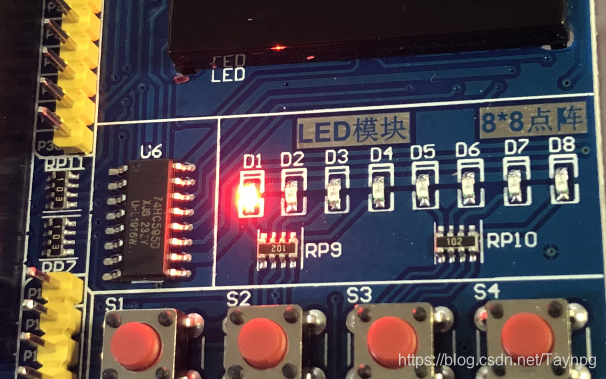

可以看到结果：

至此，51单片机的学习就由此开端了。
