Cadence下如何运行Skill脚本？



1、如何在PCB Editor 环境下启动SKILL 命令行解释器界面？

    直接输入set  telskill，然后你就会看到一个新的界面，这个界面就是用来运行SKILL 函数和命令的解释器。

    当然，如果你不觉得界面太小，可以直接在命令行中输入skill ，然后运行SKILL  函数和命令，也可以正常执行，退出可以直接输入exit。

2、如何执行写在文件中的SKILL 函数和命令？

    首先，我们按照上面的方法运行SKILL 命令行解释器，然后输入getSkillPath()，回车后，可以看到返回一个路径的列表

如果我们的SKILL 文件放在这些路径下，就可以直接使用load()函数加载使用，如果你的SKILL文件没有在其中的一个路径下，就需要带上绝对路径，这个地方大家需要注意‘/’和‘’的区别，参照下面的例子：
    假如你有一个文件放在C：下，名字为test.il，一般SKILL 文件都以.il 为后缀
    使用Ultra-Editor 打开文件，输入如下内容：

procedure( tr_Example_1()
prog( ()
                   ;打印一串字符
                   printf("Let's go today. ")
              ;弹出一个对话框
                   axlUIConfirm("Hello, SKILL... ")
              return(t)

    然后在SKILL 解释器界面下加载SKILL 文件如下：
load("C:/test.il")
或者
load("C:\test.il")

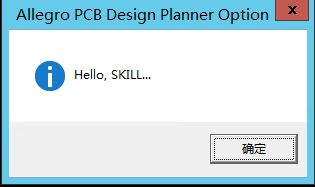

接下来运行tr_Example_1()， 回车。

3、总结上面的例子（我们学到了什么？）

1. SKILL 文件的扩展名一般为.il，通过load()函数可以加载
2. SKILL文件放在一些特定的路径下可以直接加载，不需要输入绝对路径，直接输入文件名即可, load("test.il")
3. 带绝对路径加载 SKILL  文件，一般输入一个/来隔开路径， 如果需要使用，则需要输入两个，代表转义，\表示一个 。
4. 使用procedure 可以定义一个SKILL 函数，上面的例子，函数名为tr_Example_1，注意函数名后的括号和函数名之间不要有空格。
5. 我们可以很方便的在SKILL解释器中单步调试SKILL语句，例如：上面函数体中的printf("Let's go today. ") 可以直接在SKILL 解释器下运行，当然axlUIConfirm("Hello, SKILL... ")也可以，其中函数体中的注释为以分号开始的行，此为单行注释。
6. 我们还可以使用像C 语言的注释一样/* */来进行模块注释，但是不要出现两个/* */注释的嵌套。
