第一周技术博客

一. DM数据存储

1.数据库要存储的数据

用户数据
数据字典：用户数据的组织形式
保证ACID及数据安全的数据：重做、回滚、备份
用于故障及错误分析的数据
服务功能配置

2.配置文件

dm.ini：服务器配置文件
dmmal.ini：MAL通信系统配置文件
dmmarch.ini：重做日志归档配置文件
sqllog.ini：SQL跟踪日志的配置文件
dm_svc.conf：客户端配置文件

3.数据文件和重做日志文件

存储数据的二进制文件，以dbf作为扩展名，在逻辑上有与之对应的表空间。数据文件大致分类如下：行存储数据文件、列存储数据文件、回滚数据文件、临时数据文件。

重做日志文件是以log为扩展名的二进制文件。每个DM数据库实例必须至少有2个重做日志文件，默认两个日志文件为DAMENG01.log、DAMENG02.log，这两个文件循环使用。

4.事件日志文件及跟踪日志文件

记录服务器运行期间信息的文本文件，用于分析定位系统错误。常用的有：服务器事件日志、SQL跟踪日志。

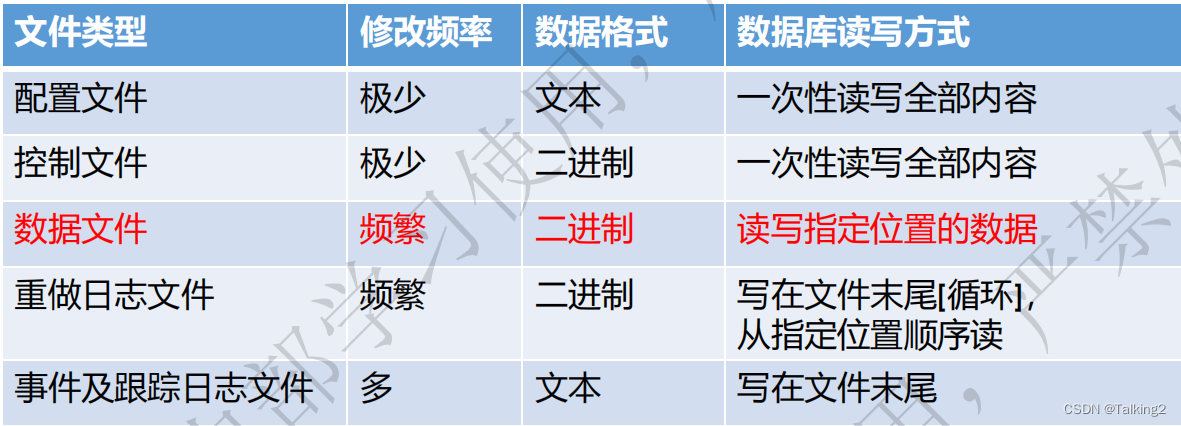

5.各文件的存储方式

在这里插入图片描述

6.逻辑存储结构

DM使用表空间对数据文件在逻辑上进行管理，除列存数据外，其他的表空间数据都使用段、簇和页分层的逻辑结构进行管理。表空间大致分类如下：

系统数据表空间
回滚数据表空间
临时数据表空间
用户存储数据表空间

段是簇的上级逻辑单元，一个段只能属于一个表空间，可以跨多个数据文件；簇由磁盘上连续的页组成，一个簇只能在一个数据文件中，簇是数据库对象分配存储空间的基本单位；页是数据库中最小的分配单元，也是数据库中使用的最小的IO单元，一旦创建好了数据库，则在该库的整个生命周期内，页大小都不能够改变。

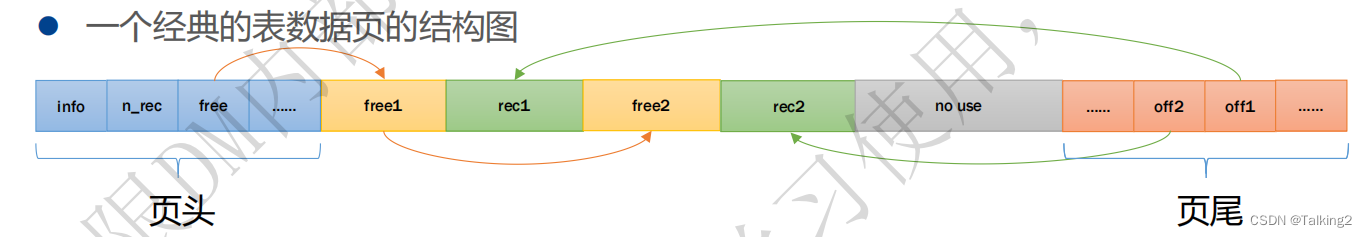

页在头部和尾部预留一些空间，记录控制信息，称为页头和页尾，使用（表空间ID，文件ID，页号）的组合来标识定位一个数据页。
在这里插入图片描述

使用32Byte可以来描述一个簇，其中使用一个位图了描述该簇内数据页的使用情况，结构如下：
在这里插入图片描述

DM按照数据的使用类型，将段分为：数据段、回滚段。DM通过72Byte来描述一个段的控制信息，结构如下：
在这里插入图片描述

使用段描述页来存储段描述。一个段描述页内存放多个段描述，段描述页可以通过<段描述页链表节点>进行挂链，方便找到下一个段描述页。结构如下：
在这里插入图片描述

7.表数据组织形式

行存储的表有两种组织方式：B树、堆表。

B树中的每个节点都是一个数据页，实际数据全部存储在叶子节点上，中间节点（也称为B树内节点）仅用来存放B树的分支信息，其中每个记录都指向一个下级节点（页）。为B树分配两个数据段：内节点段，存放内节点数据；叶子段，存放叶子节点数据。B树根页的下一个页作为B树的控制页，其中存放B树的行数、NEXT_ROWID等控制信息，B树的根页中记录叶子节点段与内节点段的段头信息。

8.大字段

大字段数据有两种存储方式：行内存储、行外存储。如果大字段的数据无法在行内存储，则转为行外存储，其行内存放真实数据的指针。

9.列存储

优点：查询只需读取需要的列，大幅减少IO、数据压缩比非常高、任何列都能作为索引(数据即索引)。

缺点：需要组装列形成记录、INSERT、UPDATE、DELETE代价较大、不适合增删改密集的OLTP型应用。

DM的列存数用来处理大量的数据，所以也称为HUGE TABLE。列存数据不再按照数据页方式进行管理，而是通过HFS（Huge File System）存储机制来管理的，它相当于一个文件系统。创建一个列存目录，在创建一个列存表并插入数据时，数据库会在指定的HUGE目录下创建一系列的目录及文件。

二.DM并发策略

1.MVCC

MVCC允许数据具有多个版本，这个版本可以是时间戳或者是全局递增的事务ID，在同一个时间点，不同的事务看到的数据是不同的。

主要特征：写不会阻塞读，读操作永远不会被阻塞。

DM 数据库基于物理记录和回滚记录实现行级多版本支持，数据页中只保留物理记录的最新版本，通过回滚记录维护历史版本，所有事务针对特定的版本进行操作。每一条物理记录中包含了两个字段：TID和 RPTR。TID 保存修改记录的事务号，RPTR 保存回滚段中上一个版本回滚记录的物理地址。插入、删除和更新物理记录时，RPTR 指向操作生成的回滚记录的物理地址。根据RPTR查找回滚记录，构造前一个版本的数据，重复这个判断，直到找到可见记录。

DM 通过活动事务表，确定事务的可见性。根据事务隔离级的不同，在事务启动时（串行化），或者语句执行时（读提交），收集这一时刻所有活动事务，并记录系统中即将产生的事务号NEXT_TID。

DM 多版本可见性原则：
1.物理记录的 TRX_ID 等于当前事务号，说明是本事务修改的物理记录，物理记录可见；
2.物理记录的 TRX_ID 不在活动事务表中，并且 TRXID 小于 NEXT_TID，物理记录可见；
3.物理记录的 TRX_ID 包含在活动事务表中，或者 TRXID 大于等于 NEXT_TID，物理记录不可见。

2.锁

LOCK主要用于管理数据库中表、记录等共享资源的并发访问。DM 数据库使用四种不同的锁模式：共享锁、排他锁、意向共享锁和意向排他锁。

共享锁：（简称 S 锁）用于读操作，防止其他事务修改正在访问的对象。这种封锁模式允许多个事务同时并发读取相同的资源，但是不允许任何事务修改这个资源。
排他锁（简称 X 锁）用于写操作，以独占的方式访问对象，不允许任何其他事务访问被封锁对象；防止多个事务同时修改相同的数据，避免引发数据错误；防止访问一个正在被修改的对象，避免引发数据不一致。一般在修改对象定义时使用。
意向锁（Intent Lock）用于读取或修改被访问对象数据时使用，多个事务可以同时对相同对象上意向锁，DM 支持两种意向锁：
1. 意向共享锁（Intent Share Lock，简称 IS 锁）：一般在只读访问对象时使用；
2. 意向排他锁（Intent Exclusive Lock，简称 IX 锁）：一般在修改对象数据时使用。

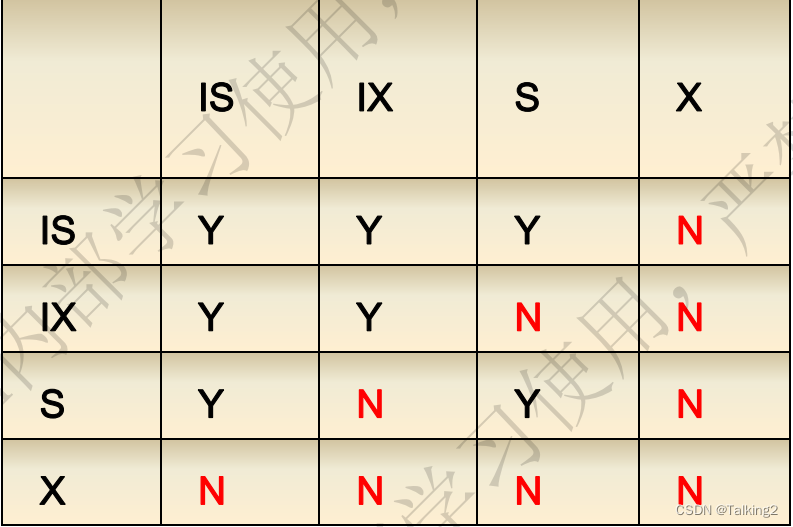

以下是锁的相容情况：
在这里插入图片描述

按照封锁对象的不同，锁可以分为 TID 锁和对象锁。

TID 锁以事务号为封锁对象，为每个活动事务生成一把 TID 锁，代替了其他数据库行锁的功能，防止多个事务同时修改同一行记录。DM 实现的是行级多版本，每一行记录隐含一个 TID 字段，用于事务可见性判断。 DM 中不再有行锁。

对象锁是 DM 新引入的一种锁，通过统一的对象 ID 进行封锁，将对数据字典的封锁和表锁合并为对象锁，以达到减少封锁冲突、提升系统并发性能的目的。

数据字典锁：用来保护数据字典对象的并发访问，解决 DDL 并发和 DDL/DML 并发问题，防止多个事务同时修改同一个对象的字典定义，确保对同一个对象的 DDL操作是串行执行的。并防止一个事务在修改字典定义的同时，另外一个事务修改对应表的数据。
表锁：表锁用来保护表数据的完整性，防止多个事务同时采用批量方式插入、更新一张表，防止向正在使用 FAST LOADER 工具装载数据的表中插入数据等，保证这些优化后数据操作的正确性。此外，表锁还有一个作用，避免对存在未提交修改的表执行 ALTER TABLE、TRUNCATE TABLE 操作。
